公布日：2022.09.20
申請日：2022.06.13
分類號：C02F9/06(2006.01)I;C02F103/34(2006.01)N
摘要
本發明公開了一種抗沖擊負荷的含煤廢水回用處理系統，涉及煤水處理系統技術領域，解決了傳統加藥儲存和投加過程中環境較差，藥劑成本及人工成本較高，加藥產生的煤泥量較大，針對褐煤的煤水處理效果不理想等問題。包括用于多級沉淀的煤水平流沉淀池，通過抓取裝置定期將沉淀池內的煤泥排出至晾煤平臺，多級沉淀后的煤水溢流至MF微孔過濾池，通過可滲透性反應墻體粗濾后自流進入中間水池，再經煤水提升泵加壓輸送至電子絮凝裝置內，電子絮凝裝置處理后出水經中間水泵加壓進入自清洗過濾器，過濾后再排入清水池。達到了降低煤水的進水濁度，有利于減少設備的投資成本、運行成本的效果。
權利要求書

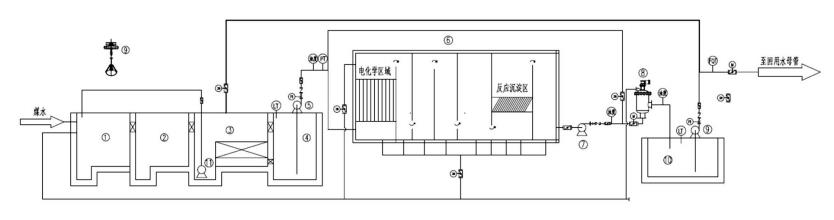

1.一種抗沖擊負荷的含煤廢水回用處理系統，其特征在于：包括用于多級沉淀的煤水平流沉淀池和抓取裝置，通過抓取裝置定期將沉淀池內的煤泥排出至晾煤平臺，多級沉淀后的煤水溢流至MF微孔過濾池，通過可滲透性反應墻體粗濾后自流進入中間水池，再經煤水提升泵加壓輸送至電子絮凝裝置內，電子絮凝裝置處理后出水經中間水泵加壓進入自清洗過濾器，過濾后再排入清水池。
2.根據權利要求1所述的一種抗沖擊負荷的含煤廢水回用處理系統，其特征在于：所述煤水平流沉淀池包括一級沉淀池和二級沉淀池，一級沉淀池初次沉淀后的水溢流進入二級沉淀池。
3.根據權利要求1所述的一種抗沖擊負荷的含煤廢水回用處理系統，其特征在于：所述清水池上設有清水回用泵，清水回用泵出水端一路連通至MF微孔過濾池上部進行定時噴淋清洗。
4.根據權利要求1或3所述的一種抗沖擊負荷的含煤廢水回用處理系統，其特征在于：所述MF微孔過濾池內設有潛污泵，MF微孔過濾池清洗后的水通過潛污泵排至煤水平流沉淀池進水端。
5.根據權利要求1所述的一種抗沖擊負荷的含煤廢水回用處理系統，其特征在于：自清洗過濾器的反沖洗廢水排入煤水沉淀池進水端。
6.根據權利要求2所述的一種抗沖擊負荷的含煤廢水回用處理系統，其特征在于：所述一級沉淀池表面水力負荷為1.5-2.5m3/m2∙h,一級沉淀池與二級沉淀池之間采用多個溢流孔作為通水孔洞，每個孔洞流速0.15-0.3m/s。
7.根據權利要求2或3所述的一種抗沖擊負荷的含煤廢水回用處理系統，其特征在于：所述二級沉淀池表面水力負荷為2.5-4.5m3/m2∙h,二級沉淀池與MF微孔過濾池之間采用多個溢流孔作為通水孔洞，每個孔洞流速0.3-0.5m/s。
8.根據權利要求1所述的一種抗沖擊負荷的含煤廢水回用處理系統，其特征在于：所述中間水箱底比MF微孔過濾池底低1米，以保證MF微孔過濾池的過濾壓差。
9.根據權利要求1所述的一種抗沖擊負荷的含煤廢水回用處理系統，其特征在于：所述電化學處理設備包括電化學區域和反應沉淀池區域。
10.根據權利要求9所述的一種抗沖擊負荷的含煤廢水回用處理系統，其特征在于：所述電化學區域包括多組相對設置的陽極板和陰極板，陽極板和陰極板之間間隔交叉設置，構成多個電極組；所述反應沉淀池包括網格絮凝反應區及上向流蜂窩斜管沉淀池，網格絮凝反應區由多格豎井串聯而成，進水水流順序從一格流至下一格，上下對交交錯流動，直到下一區域；進入上向流蜂窩斜管沉淀池后，懸浮絮體進入斜管區后沉淀在斜管空腔內，并沿斜邊表面滑至下部污泥濃縮室，而上清液進入集水槽后排入澄清區。
發明內容
本發明的目的是提供一種抗沖擊負荷的含煤廢水回用處理系統，解決了傳統加藥法及傳統電絮凝處理的弊端，降低了煤水的進水濁度，有利于減少設備的投資成本、運行成本等。
本發明的上述技術目的是通過以下技術方案得以實現的：一種抗沖擊負荷的含煤廢水回用處理系統，包括用于多級沉淀的煤水平流沉淀池和抓取裝置，通過抓取裝置定期將沉淀池內的煤泥排出至晾煤平臺，多級沉淀后的煤水溢流至MF微孔過濾池，通過可滲透性反應墻體粗濾后自流進入中間水池，再經煤水提升泵加壓輸送至電子絮凝裝置內，電子絮凝裝置處理后出水經中間水泵加壓進入自清洗過濾器，過濾后再排入清水池。
更進一步地，所述煤水平流沉淀池包括一級沉淀池和二級沉淀池，一級沉淀池初次沉淀后的水溢流進入二級沉淀池。
更進一步地，所述清水池上設有清水回用泵，清水回用泵出水端一路連通至MF微孔過濾池上部進行定時噴淋清洗。
更進一步地，所述MF微孔過濾池內設有潛污泵，MF微孔過濾池清洗后的水通過潛污泵排至煤水平流沉淀池進水端。
更進一步地，自清洗過濾器的反沖洗廢水排入煤水沉淀池進水端。
更進一步地，所述一級沉淀池表面水力負荷為1.5-2.5m3/m2∙h,一級沉淀池與二級沉淀池之間采用多個溢流孔作為通水孔洞，每個孔洞流速0.15-0.3m/s。
更進一步地，所述二級沉淀池表面水力負荷為2.5-4.5m3/m2∙h,二級沉淀池與MF微孔過濾池之間采用多個溢流孔作為通水孔洞，每個孔洞流速0.3-0.5m/s。
更進一步地，所述中間水箱底比MF微孔過濾池底低1米，以保證MF微孔過濾池的過濾壓差。
更進一步地，所述電化學處理設備包括電化學區域和反應沉淀池區域。
更進一步地，所述電化學區域包括多組相對設置的陽極板和陰極板，陽極板和陰極板之間間隔交叉設置，構成多個電極組；反應沉淀池包括網格絮凝反應區及上向流蜂窩斜管沉淀池，網格絮凝反應區由多格豎井串聯而成，進水水流順序從一格流至下一格，上下對交交錯流動，直到下一區域；進入上向流蜂窩斜管沉淀池后，懸浮絮體進入斜管區后沉淀在斜管空腔內，并沿斜邊表面滑至下部污泥濃縮室，而上清液進入集水槽后排入澄清區。
綜上所述，本發明具有以下有益效果：（1）電子絮凝裝置與MF微孔過濾池在煤水處理系統中的組合運用，加大了煤水處理系統抗沖擊負荷，也為了保證電子絮凝裝置出水水質穩定；（2）電子絮凝裝置與自清洗過濾器在煤水處理系統中的組合運用，運用在電子絮凝裝置后續過濾的自清洗過濾器，自清洗過濾器反洗時不間斷出水，比常規的重力式過濾及多介質過濾節省了占地空間，自用水率降低，且反洗時不影響出水，產水率提高。
（3）工藝全流程無需加藥，無二次污染；設備結構簡單，操作運行簡便，便于實現無人值守，遠程監控，且設備用電設備少，功率小，運行成本低。
（發明人：李武林;劉琴琴;季獻華;李寬;賈伯林;姚志全;王辰;徐俊秀）
