公布日：2022.09.09
申請日：2022.08.12
分類號：F16L23/032(2006.01)I;F16L23/18(2006.01)I;F16L23/00(2006.01)I;F16L55/045(2006.01)I;F16L55/055(2006.01)I
摘要
本發明涉及管件領域，具體涉及一種污水處理泵管道連接裝置。包括法蘭環、密封環、封堵環、液壓調節裝置、回流裝置和復位裝置，回流裝置包括兩個回流環，兩個回流環之間連接有回流拉簧，當管道內液壓正常時，封堵環將緩沖孔封堵，當管道內發生水錘效應而使液壓劇增時，驅動兩個封堵環帶動對應的封堵板相互遠離，以使液體通過緩沖孔迅速進入回流空間，在高液壓推動下，回流環克服回流拉簧后相互遠離，以緩沖管道內劇增的液壓，當液壓正常后，回流拉簧釋力而拉動兩回流環相互靠近以將液體擠壓回管道，在復位裝置驅使下，兩個封堵環相互靠近而將緩沖孔封堵，從而減緩了管道內產生水錘效應后對連接處的法蘭環進行的劇烈沖擊。
權利要求書
1.一種污水處理泵管道連接裝置，其特征在于：包括：法蘭環，設有兩個，前后對稱且同軸地設在兩個管道之間；法蘭環固定在管道待連接端；法蘭環上設有安裝槽；安裝槽為設在法蘭環靠近另一個法蘭環的端面上的環形槽，且當兩個法蘭環連接后，兩個安裝槽圍成緩沖腔；密封環，同軸地設在兩個法蘭環之間，且處于緩沖腔和管道內腔之間；密封環和法蘭環密封連接；密封環上設有緩沖孔，以使緩沖腔和管道連通；封堵環，設有兩個，兩個封堵環分布在密封環前后兩側；封堵環可前后滑動地套裝管道外周壁上，且處于緩沖腔內；封堵環靠近密封環的一端連接有封堵板，且在管道內液壓正常時，兩個封堵環上的封堵板重疊地將緩沖孔封堵；液壓調節裝置，設在密封環上，配置成當管道內發生水錘效應而使液壓劇增時，驅動兩個封堵環帶動對應的封堵板相互遠離，以使液體通過緩沖孔進入緩沖腔；回流裝置，包括兩個回流環；兩個回流環分布在密封環前后兩側；回流環可前后滑動地套裝管道外周壁上，且處于緩沖腔內；回流環和安裝槽槽壁之間為滑動密封；兩個回流環和安裝槽槽壁圍成回流空間；兩個回流環之間連接有回流拉簧，用于在液體大量流入回流空間而使兩個回流環相互遠離時蓄力，以在管道內液壓正常后，回流拉簧釋力而拉動兩回流環相互靠近并將液體通過緩沖孔擠壓回管道；復位裝置，配置成在兩回流環相互靠近并將液體擠壓回管道后，驅使兩個封堵環相互靠近，以將緩沖孔封堵。
2.根據權利要求1所述的一種污水處理泵管道連接裝置，其特征在于：液壓調節裝置包括檢測槽、檢測板和傳動件；檢測槽設置在密封環內周壁上；檢測板沿密封環徑向可滑動地安裝在檢測槽內；檢測板和密封環之間連接有檢測彈簧，以在管道內液壓劇增時液體推動檢測板克服檢測彈簧沿密封環徑向向外滑動；傳動件配置成在檢測板向外滑動過程中，驅使兩個封堵環帶動封堵板遠離緩沖孔，以使回流空間和管道連通。
3.根據權利要求2所述的一種污水處理泵管道連接裝置，其特征在于：傳動件包括動力齒條、傳動齒輪柱和兩個傳動齒條；傳動齒輪柱沿密封環切向設置；傳動齒輪柱轉動安裝在檢測槽內；動力齒條沿密封環徑向設置地設在檢測槽內，一端固定連接在檢測板上，另一端和傳動齒輪柱嚙合；兩個傳動齒條設在傳動齒輪柱兩側；傳動齒條前后設置；傳動齒條可前后滑動地安裝在檢測槽內；傳動齒條和傳動齒輪柱嚙合；傳動齒條和封堵環之間設有阻尼推桿；阻尼推桿前后設置，一端滑動插裝在傳動齒條內，另一端穿過密封環后和封堵環抵接；阻尼推桿和傳動齒條之間設有液壓阻尼器，用于在管道內液壓猛增而使檢測板快速移動時，使阻尼推桿緩慢收縮而將兩個封堵環推動并遠離；阻尼推桿和傳動齒條之間還連接有抵接彈簧。
4.根據權利要求3所述的一種污水處理泵管道連接裝置，其特征在于：法蘭環上還設有密封槽和封堵槽；密封槽為環形槽，密封槽設在安裝槽靠近管道軸線的一側；密封環安轉在密封槽內；封堵槽為處在安裝槽和密封槽之間的環形槽；封堵環滑動安裝在封堵槽內。
5.根據權利要求4所述的一種污水處理泵管道連接裝置，其特征在于：復位裝置包括復位環、復位拉簧、配合組件和鎖止組件；復位環設有兩個，對稱設置在密封環前后兩側；復位環可前后滑動地套裝在管道外周壁上，且處于回流環遠離密封環的一側；復位拉簧設在兩個復位環之間，且兩端穿過回流環后分別和兩個復位環固定連接；鎖止組件設在緩沖腔內，配成當兩個回流環帶動復位環相互遠離至預設位置處時，鎖止組件使復位環鎖止在預設位置，當兩個回流環復位至初始位置處時，鎖止組件解鎖復位環以使兩個復位環在復位拉簧驅動下向密封環靠近；配合組件設有兩組，對稱地設在緩沖腔內，包括沿法蘭環周向均布的多個配合結構；配合結構包括活動槽、推塊、配合塊和配合槽；活動槽前后設置的設在法蘭環上，且處于封堵槽和安裝槽之間；活動槽為通槽，以將封堵槽和安裝槽連通；推塊固定安裝在封堵環外周壁上，且滑動安裝在活動槽內；配合槽設在活動槽側壁上，包括隨動段、上升段和復位段；隨動段前后設置，上升段沿管道徑向設置，靠近管道軸線的一端和上升段遠離密封環的一端連通；復位段傾斜設置，一端和上升段遠離管道軸線的一端連通，另一端和隨動段靠近密封環的一端連通；隨動段、上升段和復位段圍合成三角形；配合塊設在活動槽內，且和推塊遠離密封環的一端抵接；配合塊通過凸塊滑動安裝在配合槽內；配合塊和封堵環之間設有上升彈簧，且上升彈簧初始狀態時處于蓄力狀態，用于在管道內液壓正常時，使配合塊和回流環內周壁抵接，當管道內液壓劇增而使封堵環遠離密封環時，在回流環限位配合下，使得配合塊在推塊推動下沿配合槽隨動段移至上升段，當管道內液壓正常，且兩個回流環相互靠近至初始位置，使得回流環不再限制配合塊時，上升彈簧釋力而使配合塊沿配合槽上升段上升至安裝槽內，用于在復位環從預設位置處向密封環靠近過程中，使配合塊和復位環靠近回流環的一端抵接，并在復位環的推動下，使配合塊沿配合槽復位段滑至初始位置處，同時使得配合塊通過推塊推動封堵環向密封環靠近。
6.根據權利要求5所述的一種污水處理泵管道連接裝置，其特征在于：鎖止組件設有兩組，對稱地設在緩沖腔內，包括沿法蘭環周向均布的多個鎖止結構；鎖止結構包括鎖止塊和鎖止桿；鎖止塊設在復位環外側，且沿法蘭環徑向可滑動地安裝在安裝槽槽壁上；鎖止塊和法蘭環之間連接有鎖止拉簧，用于使鎖止塊向管道軸線滑動，以將復位環鎖止在預設位置處；鎖止塊遠離回流環的一端端面為第一斜面；鎖止桿前后設置；鎖止桿可前后滑動地安裝在法蘭環上，且處于回流環外側；鎖止桿靠近鎖止塊的一端向安裝槽內延伸地設有第一卡塊，且第一卡塊處于鎖止塊遠離回流環的一側；第一卡塊靠近鎖止塊的一端端面為第二斜面；鎖止桿遠離鎖止塊的一端向安裝槽內延伸地設有第二卡塊；第二卡塊設在兩個回流環之間；第二卡塊和法蘭環之間連接有鎖止壓簧，用于在兩個回流環相互遠離并脫離第二卡塊后，使鎖止壓簧釋力以推動鎖止桿帶著第一卡塊遠離鎖止塊。
7.根據權利要求6所述的一種污水處理泵管道連接裝置，其特征在于：鎖止塊靠近復位環的一端端面為第三斜面。
8.根據權利要求6所述的一種污水處理泵管道連接裝置，其特征在于：兩個回流環之間連接有第一伸縮桿；第一伸縮桿中空設置；第一伸縮桿套裝在回流拉簧外側；兩個復位環之間連接有第二伸縮桿；第二伸縮桿中空設置；第二伸縮桿套裝在復位拉簧外側；第二伸縮桿和回流環之間為滑動密封。
9.根據權利要求1所述的一種污水處理泵管道連接裝置，其特征在于：液壓調節裝置設有多個，多個液壓調節裝置沿密封環周向均布。
10.根據權利要求1所述的一種污水處理泵管道連接裝置，其特征在于：法蘭環上設有保險槽；保險槽為設在安裝槽外側的環形槽；保險槽內安裝有密封圈。
發明內容
本發明提供一種污水處理泵管道連接裝置，以解決管道內產生水錘效應后對連接法蘭有較大破壞的問題。

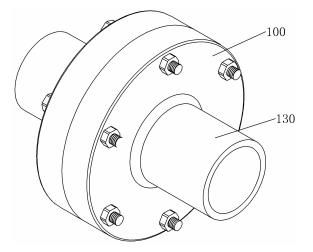

本發明的一種污水處理泵管道連接裝置采用如下技術方案：一種污水處理泵管道連接裝置，包括法蘭環、密封環、封堵環、液壓調節裝置、回流裝置和復位裝置；
法蘭環設有兩個，前后對稱且同軸地設在兩個管道之間；法蘭環固定在管道待連接端；法蘭環上設有安裝槽；安裝槽為設在法蘭環靠近另一個法蘭環的端面上的環形槽，且當兩個法蘭環連接后，兩個安裝槽圍成緩沖腔；
密封環同軸地設在兩個法蘭環之間，且處于緩沖腔和管道內腔之間；密封環和法蘭環密封連接；密封環上設有緩沖孔，以使緩沖腔和管道連通；
封堵環設有兩個，兩個封堵環分布在密封環前后兩側；封堵環可前后滑動地套裝管道外周壁上，且處于緩沖腔內；封堵環靠近密封環的一端連接有封堵板，且在管道內液壓正常時，兩個封堵環上的封堵板重疊地將緩沖孔封堵；
液壓調節裝置設在密封環上，配置成當管道內發生水錘效應而使液壓劇增時，驅動兩個封堵環帶動對應的封堵板相互遠離，以使液體通過緩沖孔進入緩沖腔；
回流裝置包括兩個回流環；兩個回流環分布在密封環前后兩側；回流環可前后滑動地套裝管道外周壁上，且處于緩沖腔內；回流環和安裝槽槽壁之間為滑動密封；兩個回流環和安裝槽槽壁圍成回流空間；兩個回流環之間連接有回流拉簧，用于在液體大量流入回流空間而使兩個回流環相互遠離時蓄力，以在管道內液壓正常后，回流拉簧釋力而拉動兩回流環相互靠近并將液體通過緩沖孔擠壓回管道；
復位裝置配置成在兩回流環相互靠近并將液體擠壓回管道后，驅使兩個封堵環相互靠近，以將緩沖孔封堵。
進一步地，液壓調節裝置包括檢測槽、檢測板和傳動件；檢測槽設置在密封環內周壁上；檢測板沿密封環徑向可滑動地安裝在檢測槽內；檢測板和密封環之間連接有檢測彈簧，以在管道內液壓劇增時液體推動檢測板克服檢測彈簧沿密封環徑向向外滑動；
傳動件配置成在檢測板向外滑動過程中，驅使兩個封堵環帶動封堵板遠離緩沖孔，以使回流空間和管道連通。
進一步地，傳動件包括動力齒條、傳動齒輪柱和兩個傳動齒條；傳動齒輪柱沿密封環切向設置；傳動齒輪柱轉動安裝在檢測槽內；
動力齒條沿密封環徑向設置地設在檢測槽內，一端固定連接在檢測板上，另一端和傳動齒輪柱嚙合；
兩個傳動齒條設在傳動齒輪柱兩側；傳動齒條前后設置；傳動齒條可前后滑動地安裝在檢測槽內；傳動齒條和傳動齒輪柱嚙合；傳動齒條和封堵環之間設有阻尼推桿；阻尼推桿前后設置，一端滑動插裝在傳動齒條內，另一端穿過密封環后和封堵環抵接；
阻尼推桿和傳動齒條之間設有液壓阻尼器，用于在管道內液壓猛增而使檢測板快速移動時，使阻尼推桿緩慢收縮而將兩個封堵環推動并遠離；阻尼推桿和傳動齒條之間還連接有抵接彈簧。
進一步地，法蘭環上還設有密封槽和封堵槽；密封槽為環形槽，密封槽設在安裝槽靠近管道軸線的一側；密封環安轉在密封槽內；封堵槽為處在安裝槽和密封槽之間的環形槽；封堵環滑動安裝在封堵槽內。
進一步地，復位裝置包括復位環、復位拉簧、配合組件和鎖止組件；
復位環設有兩個，對稱設置在密封環前后兩側；復位環可前后滑動地套裝在管道外周壁上，且處于回流環遠離密封環的一側；
復位拉簧設在兩個復位環之間，且兩端穿過回流環后分別和兩個復位環固定連接；
鎖止組件設在緩沖腔內，配成當兩個回流環帶動復位環相互遠離至預設位置處時，鎖止組件使復位環鎖止在預設位置，當兩個回流環復位至初始位置處時，鎖止組件解鎖復位環以使兩個復位環在復位拉簧驅動下向密封環靠近；
配合組件設有兩組，對稱地設在緩沖腔內，包括沿法蘭環周向均布的多個配合結構；配合結構包括活動槽、推塊、配合塊和配合槽；
活動槽前后設置的設在法蘭環上，且處于封堵槽和安裝槽之間；活動槽為通槽，以將封堵槽和安裝槽連通；
推塊固定安裝在封堵環外周壁上，且滑動安裝在活動槽內；
配合槽設在活動槽側壁上，包括隨動段、上升段和復位段；隨動段前后設置，上升段沿管道徑向設置，靠近管道軸線的一端和上升段遠離密封環的一端連通；復位段傾斜設置，一端和上升段遠離管道軸線的一端連通，另一端和隨動段靠近密封環的一端連通；隨動段、上升段和復位段圍合成三角形；
配合塊設在活動槽內，且和推塊遠離密封環的一端抵接；配合塊通過凸塊滑動安裝在配合槽內；配合塊和封堵環之間設有上升彈簧，且上升彈簧初始狀態時處于蓄力狀態，用于在管道內液壓正常時，使配合塊和回流環內周壁抵接，當管道內液壓劇增而使封堵環遠離密封環時，在回流環限位配合下，使得配合塊在推塊推動下沿配合槽隨動段移至上升段，當管道內液壓正常，且兩個回流環相互靠近至初始位置，使得回流環不再限制配合塊時，上升彈簧釋力而使配合塊沿配合槽上升段上升至安裝槽內，用于在復位環從預設位置處向密封環靠近過程中，使配合塊和復位環靠近回流環的一端抵接，并在復位環的推動下，使配合塊沿配合槽復位段滑至初始位置處，同時使得配合塊通過推塊推動封堵環向密封環靠近。
進一步地，鎖止組件設有兩組，對稱地設在緩沖腔內，包括沿法蘭環周向均布的多個鎖止結構；鎖止結構包括鎖止塊和鎖止桿；
鎖止塊設在復位環外側，且沿法蘭環徑向可滑動地安裝在安裝槽槽壁上；鎖止塊和法蘭環之間連接有鎖止拉簧，用于使鎖止塊向管道軸線滑動，以將復位環鎖止在預設位置處；鎖止塊遠離回流環的一端端面為第一斜面；
鎖止桿前后設置；鎖止桿可前后滑動地安裝在法蘭環上，且處于回流環外側；鎖止桿靠近鎖止塊的一端向安裝槽內延伸地設有第一卡塊，且第一卡塊處于鎖止塊遠離回流環的一側；第一卡塊靠近鎖止塊的一端端面為第二斜面；鎖止桿遠離鎖止塊的一端向安裝槽內延伸地設有第二卡塊；第二卡塊設在兩個回流環之間；第二卡塊和法蘭環之間連接有鎖止壓簧，用于在兩個回流環相互遠離并脫離第二卡塊后，使鎖止壓簧釋力以推動鎖止桿帶著第一卡塊遠離鎖止塊。
進一步地，鎖止塊靠近復位環的一端端面為第三斜面。
進一步地，兩個回流環之間連接有第一伸縮桿；第一伸縮桿中空設置；第一伸縮桿套裝在回流拉簧外側；兩個復位環之間連接有第二伸縮桿；第二伸縮桿中空設置；第二伸縮桿套裝在復位拉簧外側；第二伸縮桿和回流環之間為滑動密封。
進一步地，液壓調節裝置設有多個，多個液壓調節裝置沿密封環周向均布。
進一步地，法蘭環上設有保險槽；保險槽為設在安裝槽外側的環形槽；保險槽內安裝有密封圈。
本發明的有益效果是：在用本發明的管道連接裝置將管道連接后，當管道內液壓正常時，封堵環將密封環上的緩沖孔封堵，當管道內發生水錘效應而使液壓劇增時，驅動兩個封堵環帶動對應的封堵板相互遠離，以使液體通過緩沖孔迅速進入回流空間，在高液壓推動下，回流環克服回流拉簧后相互遠離，以緩沖管道內劇增的液壓，當液壓正常后，回流拉簧釋力而拉動兩回流環相互靠近并將液體通過緩沖孔擠壓回管道，并在復位裝置驅使下，兩個封堵環相互靠近而將緩沖孔封堵，減緩了管道內產生水錘效應后對連接處的法蘭環進行的劇烈沖擊，從而避免了劇增的水壓對法蘭環的破壞，防止污水泄漏。
（發明人：奚旭輝）
