公布日：2022.10.28

申請日：2022.07.01

分類號：C02F3/30(2006.01)I;C02F3/20(2006.01)I;C02F101/30(2006.01)N

摘要

本申請涉及污水處理設備的領域，公開了一種重力式小型污水處理設備，其包括多個單位池，在單位池的上端開設有用于連通相鄰單位池的上過水口，按照污水的流向在多個單位池的上過水口處設置有多級液位差。本申請具有達到降低污水處理設備維修及運營成本的目的的效果。

權利要求書

1.一種重力式小型污水處理設備，包括多個單位池，在單位池上端開設有用于連通相鄰單位池的上過水口，其特征在于：按照污水的流向在多個單位池的上過水口處設置有多級液位差。

2.根據權利要求1所述的一種重力式小型污水處理設備，其特征在于：相鄰單位池上過水口液位差為50-100mm。

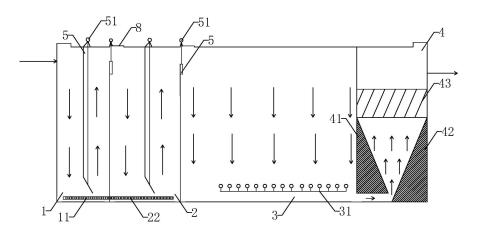

3.根據權利要求2所述的一種重力式小型污水處理設備，其特征在于：?jiǎn)挝怀匕凑瘴鬯牧飨蛞来螢閰捬醭?1)、缺氧池(2)、好氧池(3)，以及沉淀池(4)，在厭氧池(1)上開設有進水口，在沉淀池(4)上開設有出水口；在厭氧池(1)、缺氧池(2)，以及好氧池(3)的上過水口處設置有隔板(5)和用于調節隔板(5)的啟閉機(51)，啟閉機(51)可通過調節隔板(5)控制每級液位差。

4.根據權利要求3所述的一種重力式小型污水處理設備，其特征在于：在厭氧池(1)和缺氧池(2)的內部設置有隔板(5)，隔板(5)將每個單位池分為兩個區域，兩個區域的連通口位于單位池底部，為下過水口；在厭氧池(1)和缺氧池(2)上均設置有用于調節隔板(5)的啟閉機(51)。

5.根據權利要求4所述的一種重力式小型污水處理設備，其特征在于：在厭氧池(1)和缺氧池(2)內位于下過水口的位置處設置有可對下過水口進行吹掃的穿孔曝氣管。

6.根據權利要求2所述的一種重力式小型污水處理設備，其特征在于：還包括內回流系統(6)和外回流系統；內回流系統(6)包括一端與沉淀池(4)連通，另一端與厭氧池(1)連通的第一回流管(61)；一端與沉淀池(4)連通，另一端與好氧池(3)連通的第二回流管(62)；一端與好氧池(3)連通，另一端與缺氧池(2)連通的第三回流管(63)；外回流系統包括一端與厭氧池(1)連通，另一端連通至外部的污泥排放管(7)；內回流系統(6)與外回流系統均采用氣提回流的方式回流。

7.根據權利要求2所述的一種重力式小型污水處理設備，其特征在于：在好氧池(3)中設置有用于補充氧氣的微孔曝氣盤(31)。

8.根據權利要求2所述的一種重力式小型污水處理設備，其特征在于：在好氧池(3)與沉淀池(4)的底部均開設有用于連通好氧池(3)與沉淀池(4)的排水孔；沉淀池(4)的池底加工成型為大端口朝上的V型。

9.根據權利要求1所述的一種重力式小型污水處理設備，其特征在于：在每個單位池上均開設有檢查孔(8)。

10.根據權利要求1所述的一種重力式小型污水處理設備，其特征在于：所有單位池均采用玻璃鋼制成。

發明內容

為了達到降低污水處理設備維修及運營成本的目的，本申請?zhí)峁┮环N重力式小型污水處理設備。

本申請?zhí)峁┑囊环N重力式小型污水處理設備采用如下的技術方案：一種重力式小型污水處理設備，包括多個單位池，在單位池上端開設有用于連通相鄰單位池的上過水口，按照污水的流向在多個單位池的上過水口處設置有多級液位差。

通過采用上述技術方案，由于污水與污泥的體積較大，因此在污水的處理過程中依靠自身的重力與液位差的作用，污水與污泥的沖擊力能夠大大提升，因此污水與污泥能夠充分混合，無需外加攪拌及推流裝置，能夠有效降低污水處理設備的建設成本與設備的維修更換費用；污水與污泥的混合是依靠污水與污泥本身的重力，因此能有效降低設備的運營成本。

可選的，相鄰單位池上過水口液位差為50-100mm。

可選的，單位池按照污水的流向依次為厭氧池、缺氧池、好氧池，以及沉淀池，在厭氧池上開設有進水口，在沉淀池上開設有出水口；在厭氧池、缺氧池，以及好氧池的上過水口處設置有隔板和用于調節隔板的啟閉機，啟閉機可通過調節隔板控制每級液位差。

通過采用上述技術方案，由于不同時間段的污水處理量和處理要求不同，因此在進行污水處理時，工作人員可根據實際的污水處理需求調節隔板的高度，即調節相鄰單位池間的液位差，節約設備的運營成本。

可選的，在厭氧池和缺氧池的內部設置有隔板，隔板將每個單位池分為兩個區域，兩個區域的連通口位于單位池底部，為下過水口；在厭氧池和缺氧池上均設置有用于調節隔板的啟閉機。

通過采用上述技術方案，由于厭氧池被分隔為兩個區域，且兩個區域之間的連通口位于厭氧池底部，因此污水進入?yún)捬醭睾�，只能從厭氧池底部的下過水口流入?yún)捬醭氐牧硪粎^(qū)域再進入缺氧池中，在該過程中，污水能夠充分與污泥充分反應，有效降低污水中有機物的含量；同理，從厭氧池流入缺氧池中的污水，只能從缺氧池的下過水口流入缺氧池的另一區域再進入好氧池中，在該過程中，污水能夠充分與污泥反應，從而有效降低污水中有機物的含量；由于不同時間段污水的處理量與處理要求不同，因此工作人員可根據實際的污水處理需求調節下過水口的大小，同時有效降低污泥沉積的可能性。

可選的，在厭氧池和缺氧池內位于下過水口的位置處設置有可對下過水口進行吹掃的穿孔曝氣管。

通過采用上述技術方案，穿孔曝氣管能夠視污水處理設備的運營情況每季度或者每半年對下過水口進行吹掃，降低下過水口堵塞的可能性。

可選的，還包括內回流系統和外回流系統；內回流系統包括一端與沉淀池連通，另一端與厭氧池連通的第一回流管；一端與沉淀池連通，另一端與好氧池連通的第二回流管；一端與好氧池連通，另一端與缺氧池連通的第三回流管；外回流系統包括一端與厭氧池連通，另一端連通至外部的污泥排放管；內回流系統與外回流系統均采用氣提回流的方式回流。

通過采用上述技術方案，通過內外回流系統能夠有效提高污泥的濃度和利用率，降低設備的運營成本；氣提回流只需將鼓風機與回流管道連通即可，能夠減少水下回流泵設備的數量，降低運行成本。

可選的，在好氧池中設置有用于補充氧氣的微孔曝氣盤。

通過采用上述技術方案，微孔曝氣盤能夠?yàn)楹醚醭丶皶r(shí)補充氧氣，保證污水處理的質量；微孔曝氣盤具有產生的氣泡直徑小，氣液界面直徑小，氣液界面積大，氣泡擴散均勻，耐腐蝕性強等優良特性。

可選的，在好氧池與沉淀池的底部均開設有用于連通好氧池與沉淀池的排水孔；沉淀池的池底加工成型為大端口朝上的V型。

通過采用上述技術方案，在好氧池中完成處理的合格水中會攜帶有污泥，V型的池底更加有利于污泥的沉淀，污泥沉淀后得到的上清液即可排放。

可選的，在每個單位池上均開設有檢查孔。

通過采用上述技術方案，檢查孔便于工作人員隨時對單位池進行檢修。

可選的，所有單位池均采用玻璃鋼制成。

通過采用上述技術方案，玻璃具有質輕而硬、不導電、性能穩定、機械強度高，以及耐腐蝕等優良特性。

綜上所述，本申請包括以下至少一種有益技術效果：

1.通過在多個單位池的上過水口處設置有多級液位差，無需外加攪拌及推流裝置，能夠有效降低污水處理設備的建設成本與設備的維修更換費用；

2.通過設置隔板和啟閉機，工作人員可根據實際的污水處理需求調節上過水口的大小，節約設備的運營成本；

3.通過設置下過水口，污水能夠充分與污泥反應，從而有效降低污水中有機物的含量。

（發明人：劉彬;王衛;鄭蕓蕓;蘆艷平;高遠;商文秀;崔岳;余正學;果長軍）
