公布日：2022.12.13

申請日：2022.10.12

分類號：C02F3/12(2006.01)I;B01D65/00(2006.01)I;B01D71/02(2006.01)I

摘要

本發明公開了一種污水處理專用過濾膜設備，包括底板件，所述底板件上一側設置有好氧池，使得擴口斗始終在好氧池內側的污水底部，且保障擴口斗所在的進水口水平高度始終高于引導管位于處理池內側的出水口高度，從而確保在虹吸原理作用下，污水由好氧池至處理池的自動輸送，無需泵送設備抽取，節省部分電能消耗，通過空壓機經由匯總管、第一支管和第二支管，分別將空氣輸送進好氧池和外殼體中，不僅促進位于好氧池內側污水中有機物向無機物的轉化，還進一步保持污水中微生物的生物活性，加快污水被過濾的進度，污水過濾的效率得到提高，利用單獨安裝在處理池內側的過濾膜組件，為更換過濾膜提供方便的同時，不影響污水的處理進度。

權利要求書

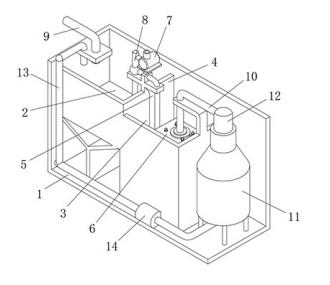

1.一種污水處理專用過濾膜設備，具體包括底板件（1），其特征在于：所述底板件（1）上一側設置有好氧池（2），所述底板件（1）上另一側設置有處理池（3），所述好氧池（2）與處理池（3）之間設置有用于構成流水落差的隔板（4），所述隔板（4）頂部通過固定板架安裝有自吸管件（5），所述處理池（3）內側安裝有用于過濾污水的過濾膜組件（6），所述隔板（4）頂部的固定板架上螺栓安裝有空壓機（7），所述空壓機（7）靠近好氧池（2）的一側連接有輸氧管件（8），所述好氧池（2）遠離隔板（4）一側設置有用于輸送污水的輸入管（9），所述處理池（3）遠離隔板（4）一側設置有用于輸送凈水的輸出管（10），所述處理池（3）遠離隔板（4）的壁板外側設置有用于存儲凈水的存儲罐（11），所述存儲罐（11）頂部安裝有第一水泵（12），所述處理池（3）內側底部安裝有用于回流輸送污水的回流管（13），所述底板件（1）底部且與回流管（13）相連通安裝有第二水泵（14）；所述自吸管件（5）包括引導管（51），所述引導管（51）另一端位于好氧池（2）的內側且固定連接有擴口斗（53），所述輸氧管件（8）包括匯總管（81），所述匯總管（81）靠近好氧池（2）的一側連接有第一支管（82），所述匯總管（81）靠近處理池（3）的一側連接有第二支管（83）；所述過濾膜組件（6）包括上蓋板（61）和下蓋板（63），所述上蓋板（61）和下蓋板（63）之間且遠離隔板（4）的一側安裝有轉軸桿（64），所述轉軸桿（64）上等距離安裝有若干盤架（65），所述盤架（65）包括環形架（651），所述環形架（651）頂部?jī)?nèi)側壁表面呈圓形陣列設置有四組壁扣（652），所述環形架（651）內開設有卡腔（654），所述環形架（651）內側安裝有活性炭膜（653）。

2.根據權利要求1所述的一種污水處理專用過濾膜設備，其特征在于：所述好氧池（2）底部的水位線遠高于處理池（3）底部的水位線，且所述好氧池（2）的內側通過引導管（51）與處理池（3）內側相連通。

3.根據權利要求2所述的一種污水處理專用過濾膜設備，其特征在于：所述輸入管（9）的底部和回流管（13）的遠端共同通過短橫板與好氧池（2）邊側定位安裝，所述輸出管（10）通過彎折板定位安裝在處理池（3）的側壁上。

4.根據權利要求3所述的一種污水處理專用過濾膜設備，其特征在于：所述引導管（51）位于處理池（3）內側的一端螺紋安裝有配重環（52），所述引導管（51）外表面安裝有限位環（54）。

5.根據權利要求4所述的一種污水處理專用過濾膜設備，其特征在于：所述引導管（51）貫穿固定板架通過限位環（54）限位安裝在隔板（4）上，所述擴口斗（53）伸入好氧池（2）內側的污水中設置。

6.根據權利要求5所述的一種污水處理專用過濾膜設備，其特征在于：所述第一支管（82）和第二支管（83）共同通過匯總管（81）與空壓機（7）的內側相連通，且所述第一支管（82）伸入好氧池（2）底部的表面開設有氣孔。

7.根據權利要求6所述的一種污水處理專用過濾膜設備，其特征在于：所述上蓋板（61）與下蓋板（63）之間安裝有外殼體（62），所述外殼體（62）外表面等距離開設有若干活動槽口，所述環形架（651）通過活動槽口與外殼體（62）嵌合安裝，所述外殼體（62）內側安裝有活動膜組件，所述活動膜組件與盤架（65）組合安裝，所述活動膜組件由下至上依次為蜂巢過濾網、石英砂濾料網、板狀陶瓷膜、反滲透膜。

8.根據權利要求7所述的一種污水處理專用過濾膜設備，其特征在于：所述上蓋板（61）頂部與輸出管（10）底部連通，所述下蓋板（63）底部開設有環形口，所述第二支管（83）底部通過環形口與外殼體（62）內側連通，所述下蓋板（63）底部四角連接有用于支撐的支腿，所述轉軸桿（64）表面等距離安裝有若干軸承。

9.根據權利要求8所述的一種污水處理專用過濾膜設備，其特征在于：所述環形架（651）通過邊側的固定橫板和軸承配合與轉軸桿（64）活動鉸安裝，所述活性炭膜（653）邊側與壁扣（652）相對應開設有四組缺口，所述活性炭膜（653）通過壁扣（652）限位安裝在環形架（651）內部的卡腔（654）中。

發明內容

為解決上述技術問題，本發明提供一種污水處理專用過濾膜設備，包括底板件，所述底板件上一側設置有好氧池，所述底板件上另一側設置有處理池，所述好氧池與處理池之間設置有用于構成流水落差的隔板，所述隔板頂部通過固定板架安裝有自吸管件，所述處理池內側安裝有用于過濾污水的過濾膜組件，所述隔板頂部的固定板架上螺栓安裝有空壓機，所述空壓機靠近好氧池的一側連接有輸氧管件，所述好氧池遠離隔板一側設置有用于輸送污水的輸入管，所述處理池遠離隔板一側設置有用于輸送凈水的輸出管，所述處理池遠離隔板的壁板外側設置有用于存儲凈水的存儲罐，所述存儲罐頂部安裝有第一水泵，所述處理池內側底部安裝有用于回流輸送污水的回流管，所述底板件底部且與回流管相連通安裝有第二水泵；所述自吸管件包括引導管，所述引導管另一端位于好氧池的內側且固定連接有擴口斗，所述輸氧管件包括匯總管，所述匯總管靠近好氧池的一側連接有第一支管，所述匯總管靠近處理池的一側連接有第二支管；所述過濾膜組件包括上蓋板和下蓋板，所述上蓋板和下蓋板之間且遠離隔板的一側安裝有轉軸桿，所述轉軸桿上等距離安裝有若干盤架，所述盤架包括環形架，所述環形架頂部?jī)?nèi)側壁表面呈圓形陣列設置有四組壁扣，所述環形架內開設有卡腔，所述環形架內側安裝有活性炭膜。

優選的，所述好氧池底部的水位線遠高于處理池底部的水位線，且所述好氧池的內側通過引導管與處理池內側相連通。

優選的，所述輸入管的底部和回流管的遠端共同通過短橫板與好氧池邊側定位安裝，所述輸出管通過彎折板定位安裝在處理池的側壁上。

優選的，所述引導管位于處理池內側的一端螺紋安裝有配重環，所述引導管外表面安裝有限位環。

優選的，所述引導管貫穿固定板架通過限位環限位安裝在隔板上，所述擴口斗伸入好氧池內側的污水中設置。

優選的，所述第一支管和第二支管共同通過匯總管與空壓機的內側相連通，且所述第一支管伸入好氧池底部的表面開設有氣孔。

優選的，所述上蓋板與下蓋板之間安裝有外殼體，所述外殼體外表面等距離開設有若干活動槽口，所述環形架通過活動槽口與外殼體嵌合安裝，所述外殼體內側安裝有活動膜組件，所述活動膜組件與盤架組合安裝，所述活動膜組件由下至上依次為蜂巢過濾網、石英砂濾料網、板狀陶瓷膜、反滲透膜。

優選的，所述上蓋板頂部與輸出管底部連通，所述下蓋板底部開設有環形口，所述第二支管底部通過環形口與外殼體內側連通，所述下蓋板底部四角連接有用于支撐的支腿，所述轉軸桿表面等距離安裝有若干軸承。

優選的，所述環形架通過邊側的固定橫板和軸承配合與轉軸桿活動鉸安裝，所述活性炭膜邊側與壁扣相對應開設有四組缺口，所述活性炭膜通過壁扣限位安裝在環形架內部的卡腔中。

本發明提供了一種污水處理專用過濾膜設備。具備以下有益效果：1、該污水處理專用過濾膜設備，通過引導管的一端貫穿固定板架而伸入處理池底部，借助配重環螺紋安裝在引導管的端口上，使得引導管的一端始終位于處理池的底部，而后借助限位環與固定板架另一側的卡固設置，將引導管的另一端限位安裝在好氧池內側，使得擴口斗始終在好氧池內側的污水底部，且保障擴口斗所在的進水口水平高度始終高于引導管位于處理池內側的出水口高度，從而確保在虹吸原理作用下，污水由好氧池至處理池的自動輸送，無需泵送設備抽取，節省部分電能消耗。

2、該污水處理專用過濾膜設備，通過空壓機經由匯總管、第一支管和第二支管，分別將空氣輸送進好氧池和外殼體中，不僅促進位于好氧池內側污水中有機物向無機物的轉化，還進一步保持污水中微生物的生物活性，加快污水被過濾的進度，污水過濾的效率得到提高。

3、該污水處理專用過濾膜設備，通過繞轉軸桿旋轉，可將環形架經由外殼體上的活動槽口旋轉出，便于觀察嵌合安裝在卡腔內側的過濾膜的堵塞情況，并且方便將堵塞嚴重的過濾膜進行快速更換；污水經由活動膜組件層層過濾的同時，經由匯總管、第二支管向外殼體內側不斷的輸送氧氣，為污水在活動膜組件內向上運動提供一定的氣流推力的同時，保持微生物的生物活性，加快污水被過濾的進度，通過上述操作，完成對污水的過濾處理。

4、該污水處理專用過濾膜設備，通過旋轉活性炭膜，使其邊側開設的缺口對應壁扣，從底部推動活性炭膜底部，即可將活性炭膜由卡腔中快速取出，將新的活性炭膜邊側上的缺口對應壁扣按壓入卡腔中，在旋轉一定角度，即可將活性炭膜穩固組裝在環形架內側的卡腔中，實現過濾膜的快速更換，可在好氧池對污水的處理過程中，且未安裝自吸管件對污水引流之前，利用單獨安裝在處理池內側的過濾膜組件，為更換過濾膜提供方便的同時，不影響污水的處理進度。

（發明人：張旭光;廖乃上;肖瓊陽;范玉言;馬娉）
