公布日：2022.07.29
申請日：2022.04.18
分類號：C02F9/14(2006.01)I;C02F101/10(2006.01)N;C02F101/16(2006.01)N;C02F101/30(2006.01)N
摘要
本發明公開了一種一站式農村分散污水處理設備及其處理方法，屬于污水處理技術領域。本發明包括進水預處理裝置、多重逆循環泥膜耦合生化反應系統、沉淀池、消毒池、貯泥池及設備電控箱，所述的多重逆循環泥膜耦合生化反應系統包括非曝氣池和曝氣池，以及氣動泥水循環裝置、波輪循環曝氣裝置和氣動間歇攪拌裝置，非曝氣池和曝氣池、沉淀池、消毒池、貯泥池共同拼接組成圓筒狀。本發明融合了多重逆循環泥膜耦合技術、波輪循環曝氣技術、氣動循環技術、氣動排泥技術和氣動攪拌技術，在強化了污水處理的生物脫氮除磷功能的同時，提高了有機物和氨氮的處理效果，設備全自動運行，日常無需人工干預，有效降低了人工運行成本。
權利要求書

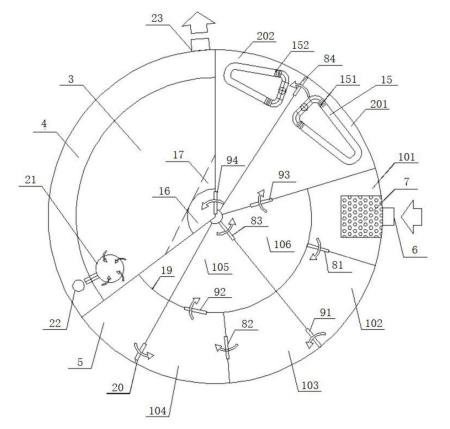

1.一種一站式農村分散污水處理設備，包括進水預處理裝置、多重逆循環泥膜耦合生化反應系統、沉淀池(3)、消毒池(4)、貯泥池(5)及設備電控箱(27)，其特征在于：所述的多重逆循環泥膜耦合生化反應系統包括非曝氣池(1)和曝氣池(2)，以及氣動泥水循環裝置(10)、波輪循環曝氣裝置(15)和氣動間歇攪拌裝置(13)，非曝氣池(1)和曝氣池(2)、沉淀池(3)、消毒池(4)、貯泥池(5)共同拼接組成圓筒狀，設備電控箱(27)內設置有全自動運行控制系統(11)、曝氣氣泵(24)、動力氣泵(25)、移動式氣動清淤裝置(26)。
2.根據權利要求1所述的一種一站式農村分散污水處理設備，其特征在于：所述的進水預處理裝置包括進水管(6)、箱式孔板格柵(7)及格柵限位支架；箱式孔板格柵(7)頂部設提升桿或提升鏈，用于定期取出格柵，清理箱內柵渣；格柵孔徑3-10mm。
3.根據權利要求1所述的一種一站式農村分散污水處理設備，其特征在于：所述的非曝氣池(1)被數塊隔板分隔為串聯的多個分格，分格數為不少于4的偶數；單數格內呈下向流，雙數格內呈上向流，下向流分格內設懸掛式填料(12)，呈泥膜耦合態，填充率20％-50％；上向流分格內為活性污泥完全混合態；數塊隔板依次在底部和頂部分別設有底部方形過水孔洞(8)和頂部方形過水孔洞(9)，相鄰隔板的孔洞位置在平面上呈對角線關系，在豎向上呈上下交替關系，孔洞為正方形或矩形，長和寬均不小于80mm；所述的曝氣池(2)被隔板分隔為串聯的2格，池內設懸浮球填料(14)和波輪循環曝氣裝置(15)，呈泥膜耦合態，填充率5％-20％；所述的波輪循環曝氣裝置(15)包括曝氣氣泵(24)和曝氣器，曝氣器為納米微孔曝氣管或盤式微孔曝氣器，曝氣器設置于每格曝氣池(2)單側底部；所述的氣動泥水循環裝置(10)包括泥水管路、空氣管路和兩套并聯的空氣分配閥組，利用氣提原理實現泥水在非曝氣池(1)、曝氣池(2)和沉淀池(3)之間多重逆循環；所述的多重逆循環包括在非曝氣池(1)內分格之間的泥水混合液逆循環、曝氣池(2)與非曝氣池(1)之間的硝化液逆循環、在沉淀池(3)與非曝氣池(1)之間的污泥逆循環，用于實現高效地生物脫氮除磷；所述的空氣管路一端連接泥水管路的入口，另一端依次連接空氣分配閥組和動力氣泵(25)；所述的空氣分配閥組包括分配器、手動閥及電磁閥，分配器的進氣管依次連接電磁閥和動力氣泵(25)，出氣管連接3根并聯的空氣管路，每根空氣管上設手動閥，手動閥用于調節循環流量；所述的電磁閥由全自動運行控制系統(11)控制切換循環策略；所述的氣動間歇攪拌裝置(13)，包括空氣管路和空氣分配閥組，空氣管路一端安裝于非曝氣池(1)內所有上向流分格底部，端頭設五通接頭，另一端連接空氣分配器閥組，由全自動運行控制系統(11)控制周期性運行，用于調控非曝氣池(1)內污泥濃度。
4.根據權利要求1所述的一種一站式農村分散污水處理設備，其特征在于：所述的沉淀池(3)包括布水導流筒(16)、泥斗(17)、集水導流管(21)及氣動排泥裝置(18)；所述的布水導流筒(16)設置于沉淀池(3)一端，曝氣池(2)出水從布水導流筒(16)頂部流入，從底部流出進入沉淀池(3)；所述的集水導流管(21)設置于沉淀池(3)中遠離布水導流筒(16)的另一端，集水導流管(21)進水端設喇叭狀集水口和排氣管，出水端接至消毒池(4)底部，沉淀池(3)出水自上而下經過集水導流管(21)進入消毒池(4)；所述的氣動排泥裝置(18)包括排泥管和空氣管路；排泥管的一端設置于泥斗(17)底部，端頭設五通接頭，另一端設置于貯泥池(5)頂部液面以上；氣管一端依次連接電磁閥和動力氣泵(25)，另一端連接排泥管距離五通接頭100mm-300mm處，連接角度采用90°或斜向上45°中的一種。
5.根據權利要求1所述的一種一站式農村分散污水處理設備，其特征在于：所述的消毒池(4)的進水口位于一端的池底，出水口位于消毒池(4)另一端池頂；進水口處設氯片消毒器(22)；氯片消毒器(22)包括緩釋氯片、塑料球籠及掛繩，消毒池(4)外側設置有出水管(23)。
6.根據權利要求1所述的一種一站式農村分散污水處理設備，其特征在于：所述的移動式氣動清淤裝置(26)包括手動閥、空氣軟管、吸泥軟管及負壓吸泥頭；整套裝置盤卷收納于設備電控箱(27)中，用于定期抽吸清除消毒池(4)底部的淤泥，也可取代水泵用于設備放空；負壓吸泥頭由異徑三通、彎頭和管道構成h狀；空氣軟管一端依次與手動閥和動氣氣泵(25)連接，另一端與負壓吸泥頭連接；吸泥軟管與負壓吸泥頭連接，將淤泥排至貯泥池(5)。
7.根據權利要求1所述的一種一站式農村分散污水處理設備，其特征在于：所述的氣動泥水循環裝置(10)、氣動間歇攪拌裝置(13)、氣動排泥裝置(18)及移動式氣動清淤裝置(26)均連接至同一臺動力氣泵(25)。
8.根據權利要求4所述的一種一站式農村分散污水處理設備，其特征在于：所述的貯泥池(5)頂部設擋泥板(19)，擋泥板(19)伸入液位以下200mm-500mm，將貯泥池(5)頂部分隔為兩個區域，排泥管出泥口設于其中一個區域的頂部，另一個區域的頂部設置有溢流管(20)；排泥時沉淀池(3)頂部的上清液溢流至非曝氣池(1)，經處理后達標排放；設置擋泥板(19)可避免排泥與上清液混合造成污泥溢流。
9.根據權利要求1所述的一種一站式農村分散污水處理設備，其特征在于：所述的全自動運行控制系統(11)對氣動泥水循環裝置(10)、氣動排泥裝置(18)及氣動間歇攪拌裝置(13)發出控制指令，使一站式農村分散污水處理設備以小時為單位周期性自動運行，運行周期和時長可實時調整，設備池體材質可采用玻璃鋼、碳鋼和PE中的一種，設備的進水方式采用重力自流，直接與污水管網連接，無需配套建設調節池等任何附屬構筑物、建筑物，也無需任何其他配套設備的采購與安裝，即可將污水處理達標。
10.根據權利要求5所述的一種一站式農村分散污水處理設備的處理方法，其特征在于：其步驟為：步驟一：污水首先進入進水預處理裝置，截留去除垃圾等漂浮物后進入多重逆循環泥膜耦合生化反應系統中；步驟二：在多重逆循環泥膜耦合生化反應系統中，污水依次流經非曝氣池(1)和曝氣池(2)，并且通過氣動泥水循環裝置(10)和全自動運行控制系統(11)的控制，在非曝氣池(1)內的分格之間、曝氣池(2)與非曝氣池(1)之間、沉淀池(3)與非曝氣池(1)之間進行多重逆循環；多重逆循環的作用，一方面使非曝氣池(1)內的活性污泥呈懸浮狀態，以水力攪拌取代機械攪拌，達到活性污泥在整個反應系統中有效流通且使整個反應系統內保持有效污泥濃度的目的；另一方面使曝氣池(2)中富含硝態氮的泥水混合液與原污水匯合，利用非曝氣池(1)內呈泥膜耦合強化態的反硝化菌實現生物脫氮的目的；再一方面使富含聚磷菌的活性污泥實現厭氧和好氧狀態交替，達到生物除磷的目的；步驟三：非曝氣池(1)第一個分格為下向流，最后一個分格為上向流；污水依次流經非曝氣池(1)的下向流和上向流交替的數個分格后，進入曝氣池(2)；非曝氣池(1)的前2/3分格內呈缺氧和好氧交替狀態，后續剩余分格內呈厭氧態；上向流分格中懸浮污泥濃度自下而上逐漸降低，隨水質水量變化而變化，通過氣動間歇攪拌裝置(13)調控污泥濃度梯度，進而達到調控整個反應系統內的污泥濃度的目的，確保污水處理效果穩定；下向流分格中設置懸掛式填料(12)，增加了系統內固定微生物量，而且填料在水流帶動下呈搖擺狀，不斷自動更新生物膜、保持微生物活性，從而強化了反硝化脫氮功能；步驟四：曝氣池(2)分為串聯的兩格，第一分格為下向流，最后一個分格為上向流；曝氣池(2)內的懸浮球填料(14)，在單邊曝氣形成的負壓作用下，隨水流和氣流不停地上下翻滾呈波輪循環態，一方面使氣液固三相充分接觸，提高了傳質效率，另一方面使填料不斷受到?jīng)_刷，既防止球內積泥，又促進老化生物膜脫落更新；再一方面，還延長了實際水力停留時間，提高了容積效率和處理效果；步驟五：沉淀池(3)對來自曝氣池(2)的出水進行泥水分離，一部分污泥逆循環至非曝氣池(1)，一部分污泥通過氣動排泥裝置(18)周期性自動排入貯泥池(5)；排泥周期1-2次/日，排泥時長10-20s/次；出水通過集水導流管(21)進入消毒池(4)；步驟六：消毒池(4)采用緩釋氯片消毒方式對沉淀池(3)出水進行殺毒滅菌；氯片消毒器(22)設置于集水導流管(21)出口處，與進水充分混合，接觸停留時間不少于30min；消毒池(4)內推流的流態使得SS(懸浮物)進一步降低，出水可達標排放或回用；定期使用移動式氣動清淤裝置(26)去除池底沉積物，周期1-3個月；步驟七：貯泥池(5)存儲沉淀池(3)排出的剩余污泥，存儲能力不少于30天，定期將污泥清掏外運，從根本上實現總磷的去除。
發明內容
1.發明要解決的技術問題
針對現有技術存在的缺陷與不足，本發明提供了一種一站式農村分散污水處理設備及其處理方法，本發明采用一站式工藝設計，設備高度集成了將污水處理達到地方農污排放標準和回用標準的全處理流程，具備一座污水處理站的完整功能，無需調節池、貯泥池、消毒池、設備間等任何附屬構筑物、建筑物的施工建設，也無需格柵、水泵等其他配套設備的采購安裝，設備安裝簡單，大大降低了污水站的占地面積、施工成本和建設周期；另外，本發明采用分布式處理模式，既可多戶聯用，也可單戶使用，能夠有效降低污水管網的建設投資；此外，本發明融合了多重逆循環泥膜耦合技術、波輪循環曝氣技術、氣動循環技術、氣動排泥技術和氣動攪拌技術，在強化了污水處理的生物脫氮除磷功能的同時，提高了有機物和氨氮的處理效果，而且僅靠氣動力實現污泥懸浮、泥水循環、剩余污泥外排，省去了機械攪拌設備和循環泵，能耗降低80％以上；再者，本發明設備全自動運行，日常無需人工干預，有效降低了人工運行成本，還有效解決了農村技術力量薄弱運維難的問題。
2.技術方案
為達到上述目的，本發明提供的技術方案為：
本發明的一種一站式農村分散污水處理設備，包括進水預處理裝置、多重逆循環泥膜耦合生化反應系統、沉淀池、消毒池、貯泥池及設備電控箱，其特征在于：所述的多重逆循環泥膜耦合生化反應系統包括非曝氣池和曝氣池，以及氣動泥水循環裝置、波輪循環曝氣裝置和氣動間歇攪拌裝置，非曝氣池和曝氣池、沉淀池、消毒池、貯泥池共同拼接組成圓筒狀，設備電控箱內設置有全自動運行控制系統、曝氣氣泵、動力氣泵、移動式氣動清淤裝置。
進一步地，所述的進水預處理裝置包括進水管、箱式孔板格柵及格柵限位支架；箱式孔板格柵頂部設提升桿或提升鏈，用于定期取出格柵，清理箱內柵渣；格柵孔徑3-10mm。
進一步地，所述的非曝氣池被數塊隔板分隔為串聯的多個分格，分格數為不少于的偶數；單數格內呈下向流，雙數格內呈上向流，下向流分格內設懸掛式填料，呈泥膜耦合態，填充率20％-50％；上向流分格內為活性污泥完全混合態；數塊隔板依次在底部和頂部分別設有底部方形過水孔洞和頂部方形過水孔洞，相鄰隔板的孔洞位置在平面上呈對角線關系，在豎向上呈上下交替關系，孔洞為正方形或矩形，長和寬均不小于80mm；
所述的曝氣池被隔板分隔為串聯的2格，池內設懸浮球填料和波輪循環曝氣裝置，呈泥膜耦合態，填充率5％-20％；所述的波輪循環曝氣裝置包括曝氣氣泵和曝氣器，曝氣器為納米微孔曝氣管或盤式微孔曝氣器，曝氣器設置于每格曝氣池單側底部；
所述的氣動泥水循環裝置包括泥水管路、空氣管路和兩套并聯的空氣分配閥組，利用氣提原理實現泥水在非曝氣池、曝氣池和沉淀池之間多重逆循環；所述的多重逆循環包括在非曝氣池內分格之間的泥水混合液逆循環、曝氣池與非曝氣池之間的硝化液逆循環、在沉淀池與非曝氣池之間的污泥逆循環，用于實現高效地生物脫氮除磷；所述的空氣管路一端連接泥水管路的入口，另一端依次連接空氣分配閥組和動力氣泵；所述的空氣分配閥組包括分配器、手動閥及電磁閥，分配器的進氣管依次連接電磁閥和動力氣泵，出氣管連接3根并聯的空氣管路，每根空氣管上設手動閥，手動閥用于調節循環流量；所述的電磁閥由全自動運行控制系統控制切換循環策略；
所述的氣動間歇攪拌裝置，包括空氣管路和空氣分配閥組，空氣管路一端安裝于非曝氣池內所有上向流分格底部，端頭設五通接頭，另一端連接空氣分配器閥組，由全自動運行控制系統控制周期性運行，用于調控非曝氣池內污泥濃度。
進一步地，所述的沉淀池包括布水導流筒、泥斗、集水導流管及氣動排泥裝置；
所述的布水導流筒設置于沉淀池一端，曝氣池出水從布水導流筒頂部流入，從底部流出進入沉淀池；
所述的集水導流管設置于沉淀池中遠離布水導流筒的另一端，集水導流管進水端設喇叭狀集水口和排氣管，出水端接至消毒池底部，沉淀池出水自上而下經過集水導流管進入消毒池；
所述的氣動排泥裝置包括排泥管和空氣管路；排泥管的一端設置于泥斗底部，端頭設五通接頭，另一端設置于貯泥池頂部液面以上；氣管一端依次連接電磁閥和動力氣泵，另一端連接排泥管距離五通接頭100mm-300mm處，連接角度采用90°或斜向上45°中的一種。
進一步地，所述的消毒池的進水口位于一端的池底，出水口位于消毒池另一端池頂；進水口處設氯片消毒器；氯片消毒器包括緩釋氯片、塑料球籠及掛繩，消毒池外側設置有出水管。
進一步地，所述的移動式氣動清淤裝置包括手動閥、空氣軟管、吸泥軟管及負壓吸泥頭；整套裝置盤卷收納于設備電控箱中，用于定期抽吸清除消毒池底部的淤泥，也可取代水泵用于設備放空；負壓吸泥頭由異徑三通、彎頭和管道構成h狀；空氣軟管一端依次與手動閥和動氣氣泵連接，另一端與負壓吸泥頭連接；吸泥軟管與負壓吸泥頭連接，將淤泥排至貯泥池。
進一步地，所述的氣動泥水循環裝置、氣動間歇攪拌裝置、氣動排泥裝置及移動式氣動清淤裝置均連接至同一臺動力氣泵。
進一步地，所述的貯泥池頂部設擋泥板，擋泥板伸入液位以下200mm-500mm，將貯泥池頂部分隔為兩個區域，排泥管出泥口設于其中一個區域的頂部，另一個區域的頂部設置有溢流管；排泥時沉淀池頂部的上清液溢流至非曝氣池，經處理后達標排放；設置擋泥板可避免排泥與上清液混合造成污泥溢流。
進一步地，所述的全自動運行控制系統對氣動泥水循環裝置、氣動排泥裝置及氣動間歇攪拌裝置發出控制指令，使一站式農村分散污水處理設備以小時為單位周期性自動運行，運行周期和時長可實時調整，設備池體材質可采用玻璃鋼、碳鋼和PE中的一種，設備的進水方式采用重力自流，直接與污水管網連接，無需配套建設調節池等任何附屬構筑物、建筑物，也無需任何其他配套設備的采購與安裝，即可將污水處理達標。
一種一站式農村分散污水處理設備的處理方法，其步驟為：
步驟一：污水首先進入進水預處理裝置，截留去除垃圾等漂浮物后進入多重逆循環泥膜耦合生化反應系統中；
步驟二：在多重逆循環泥膜耦合生化反應系統中，污水依次流經非曝氣池和曝氣池，并且通過氣動泥水循環裝置和全自動運行控制系統的控制，在非曝氣池內的分格之間、曝氣池與非曝氣池之間、沉淀池與非曝氣池之間進行多重逆循環；多重逆循環的作用，一方面使非曝氣池內的活性污泥呈懸浮狀態，以水力攪拌取代機械攪拌，達到活性污泥在整個反應系統中有效流通且使整個反應系統內保持有效污泥濃度的目的；另一方面使曝氣池中富含硝態氮的泥水混合液與原污水匯合，利用非曝氣池內呈泥膜耦合強化態的反硝化菌實現生物脫氮的目的；再一方面使富含聚磷菌的活性污泥實現厭氧和好氧狀態交替，達到生物除磷的目的；
步驟三：非曝氣池第一個分格為下向流，最后一個分格為上向流；污水依次流經非曝氣池的下向流和上向流交替的數個分格后，進入曝氣池；非曝氣池的前2/3分格內呈缺氧和好氧交替狀態，后續剩余分格內呈厭氧態；上向流分格中懸浮污泥濃度自下而上逐漸降低，隨水質水量變化而變化，通過氣動間歇攪拌裝置調控污泥濃度梯度，進而達到調控整個反應系統內的污泥濃度的目的，確保污水處理效果穩定；下向流分格中設置懸掛式填料，增加了系統內固定微生物量，而且填料在水流帶動下呈搖擺狀，不斷自動更新生物膜、保持微生物活性，從而強化了反硝化脫氮功能；
步驟四：曝氣池分為串聯的兩格，第一分格為下向流，最后一個分格為上向流；曝氣池內的懸浮球填料，在單邊曝氣形成的負壓作用下，隨水流和氣流不停地上下翻滾呈波輪循環態，一方面使氣液固三相充分接觸，提高了傳質效率，另一方面使填料不斷受到?jīng)_刷，既防止球內積泥，又促進老化生物膜脫落更新；再一方面，還延長了實際水力停留時間，提高了容積效率和處理效果；
步驟五：沉淀池對來自曝氣池的出水進行泥水分離，一部分污泥逆循環至非曝氣池，一部分污泥通過氣動排泥裝置周期性自動排入貯泥池；排泥周期1-2次/日，排泥時長10-20s/次；出水通過集水導流管進入消毒池；
步驟六：消毒池采用緩釋氯片消毒方式對沉淀池出水進行殺毒滅菌；氯片消毒器設置于集水導流管出口處，與進水充分混合，接觸停留時間不少于30min；消毒池內推流的流態使得SS(懸浮物)進一步降低，出水可達標排放或回用；定期使用移動式氣動清淤裝置去除池底沉積物，周期1-3個月；
步驟七：貯泥池存儲沉淀池排出的剩余污泥，存儲能力不少于30天，定期將污泥清掏外運，從根本上實現總磷的去除。
3.有益效果
采用本發明提供的技術方案，與現有技術相比，具有如下有益效果：
本發明采用一站式工藝設計，設備高度集成了將污水處理達到地方農污排放標準和回用標準的全處理流程，具備一座污水處理站的完整功能，無需調節池、貯泥池、消毒池、設備間等任何附屬構筑物、建筑物的施工建設，也無需格柵、水泵等其他配套設備的采購安裝，設備安裝簡單，大大降低了污水站的占地面積、施工成本和建設周期；另外，本發明采用分布式處理模式，既可多戶聯用，也可單戶使用，能夠有效降低污水管網的建設投資；此外，本發明融合了多重逆循環泥膜耦合技術、波輪循環曝氣技術、氣動循環技術、氣動排泥技術和氣動攪拌技術，在強化了污水處理的生物脫氮除磷功能的同時，提高了有機物和氨氮的處理效果，而且僅靠氣動力實現污泥懸浮、泥水循環、剩余污泥外排，省去了機械攪拌設備和循環泵，能耗降低80％以上；再者，本發明設備全自動運行，日常無需人工干預，有效降低了人工運行成本，還有效解決了農村技術力量薄弱運維難的問題。
（發明人：鄭俊;寧靚;張德偉;程曉虎;連宏偉）
