公布日：2022.09.30
申請日：2022.08.02
分類號：C02F9/14(2006.01)I;C02F3/32(2006.01)N;C02F3/28(2006.01)N
摘要
一種濕地用模塊化污水處理系統，包括預處理模塊、污水處理模塊、人工濕地模塊、能源模塊；所述預處理模塊包括進水管、格柵井、提升泵、沉淀池；所述人工濕地模塊包括集水箱以及呈螺旋設置潛流人工濕地模塊、表面流人工濕地模塊。污水通過提升泵從進水管依次通過格柵井和沉淀池，進行大尺寸雜質的清除，然后經過污水處理模塊進行處理后的水到達人工濕地模塊中的集水箱內，并依次經過潛流人工濕地模塊、表面流人工濕地模塊進行凈化。能源模塊對提升泵等動力結構提供能量，保證整個污水處理系統的正常進行。另外，潛流人工濕地模塊、表面流人工濕地模塊螺旋交錯設置在集水箱外側，大大減少了整個人工濕地模塊的占地面積，提高了空間利用率。
權利要求書

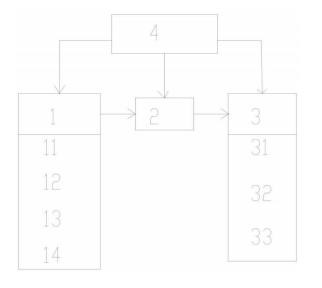

1.一種濕地用模塊化污水處理系統，其特征在于：包括預處理模塊（1）、污水處理模塊（2）、人工濕地模塊（3）、能源模塊（4），所述預處理模塊（1）、污水處理模塊（2）、人工濕地模塊（3）依次連接，并通過能源模塊（3）進行驅動；其中，所述預處理模塊（1）包括進水管（11）、格柵井（12）、提升泵（13）、沉淀池（14）；所述人工濕地模塊（3）包括集水箱（31）、潛流人工濕地模塊（32）、表面流人工濕地模塊（33），所述潛流人工濕地模塊（32）、表面流人工濕地模塊（33）交錯設置在集水箱（31）外側，且呈螺旋設置。
2.根據權利要求1所述的濕地用模塊化污水處理系統，其特征在于：所述集水箱（31）下方設有進水口，上方設有出水口，所述出水口位于最上層的潛流人工濕地模塊（32）上方。
3.根據權利要求1所述的濕地用模塊化污水處理系統，其特征在于：所述潛流人工濕地模塊（32）、表面流人工濕地模塊（33）各有若干組，且所述潛流人工濕地模塊（32）、表面流人工濕地模塊（33）傾斜設置；所述潛流人工濕地模塊（32）、表面流人工濕地模塊（33）的下方設有若干出水孔，所述出水孔位于潛流人工濕地模塊（32）、表面流人工濕地模塊（33）較低端。
4.根據權利要求1所述的濕地用模塊化污水處理系統，其特征在于：所述潛流人工濕地模塊（32）中基質成分自上而下分別為礫石、沸石、沙壤土。
5.根據權利要求2所述的濕地用模塊化污水處理系統，其特征在于：所述礫石粒徑22mm-30mm，厚度為15cm；所述沸石粒徑12mm-22mm，厚度為15cm；所述沙壤土粒徑1mm-3mm，厚度為5cm。
6.根據權利要求1所述的濕地用模塊化污水處理系統，其特征在于：所述表面流人工濕地模塊（33）中基質成分自上而下分別為沸石、沙壤土。
7.根據權利要求4述的濕地用模塊化污水處理系統，其特征在于：所述沸石粒徑12mm-22mm，厚度為8m；所述沙壤土粒徑1mm-3mm，厚度為5cm。
8.根據權利要求1所述的濕地用模塊化污水處理系統，其特征在于：所述格柵井（12）中有多層格柵，所述格柵的柵縫依次是20mm-30mm、10mm-20mm、5mm-10mm。
9.根據權利要求1所述的濕地用模塊化污水處理系統，其特征在于：所述污水處理模塊（2）包括厭氧處理模塊、曝氣處理模塊、生物膜。
10.根據權利要求1所述的濕地用模塊化污水處理系統，其特征在于：所述能源模塊（3）包括光伏結構、蓄電池。
發明內容
發明目的：本發明的目的是提供一種濕地用模塊化污水處理系統，解決了污水處理過程中存在的問題。
技術方案：本發明提供了一種濕地用模塊化污水處理系統，包括預處理模塊、污水處理模塊、人工濕地模塊、能源模塊，所述預處理模塊、污水處理模塊、人工濕地模塊依次連接，并通過能源模塊進行驅動；其中，所述預處理模塊包括進水管、格柵井、提升泵、沉淀池；所述人工濕地模塊包括集水箱、潛流人工濕地模塊、表面流人工濕地模塊，所述潛流人工濕地模塊、表面流人工濕地模塊交錯設置在集水箱外側，且呈螺旋設置。污水通過提升泵從進水管依次通過格柵井和沉淀池，進行大尺寸雜質的清除，然后經過污水處理模塊進行處理后的水到達人工濕地模塊中的集水箱內，并依次經過潛流人工濕地模塊、表面流人工濕地模塊進行凈化。能源模塊對提升泵等動力結構提供能量，保證整個污水處理系統的正常進行。另外，潛流人工濕地模塊、表面流人工濕地模塊螺旋交錯設置在集水箱外側，大大減少了整個人工濕地模塊的占地面積，提高了空間利用率。
進一步的，所述集水箱下方設有進水口，上方設有出水口，所述出水口位于最上層的潛流人工濕地模塊上方。經過預處理模塊、污水處理模塊的污水通過進水口進入到集水箱內，在水泵的作用下，通過出水口依次流經潛流人工濕地模塊、表面流人工濕地模塊進行逐步凈化。
進一步的，所述潛流人工濕地模塊、表面流人工濕地模塊各有若干組，且所述潛流人工濕地模塊、表面流人工濕地模塊傾斜設置；所述潛流人工濕地模塊、表面流人工濕地模塊的下方設有若干出水孔，所述出水孔位于潛流人工濕地模塊、表面流人工濕地模塊較低端。潛流人工濕地模塊的最低端和表面流人工濕地模塊最高端、或表面流人工濕地模塊的最低端和潛流人工濕地模塊最高端交錯設置，從上一模塊凈化后的水從出水孔流入到下一模塊中繼續凈化工作，處理好的水從最下層的潛流人工濕地模塊底部出水孔中流入到對應的出水管，排回到濕地中。
進一步的，所述潛流人工濕地模塊中基質成分自上而下分別為礫石、沸石、沙壤土。
進一步的，所述礫石粒徑22mm-30mm，厚度為15cm；所述沸石粒徑12mm-22mm，厚度為15cm；所述沙壤土粒徑1mm-3mm，厚度為5cm。
進一步的，所述表面流人工濕地模塊中基質成分自上而下分別為沸石、沙壤土。
進一步的，所述沸石粒徑12mm-22mm，厚度為8m；所述沙壤土粒徑1mm-3mm，厚度為5cm。
進一步的，所述格柵井中有多層格柵，所述格柵的柵縫依次是20mm-30mm、10mm-20mm、5mm-10mm。通過進水管進入到柵格井的污水通過格柵將一些懸浮物等體積較大的雜質分離截留下來。
進一步的，所述污水處理模塊包括厭氧處理模塊、曝氣處理模塊、生物膜。去除污水中的氨氮、磷等有機物以及細菌菌落等。
進一步的，所述能源模塊包括光伏結構、蓄電池。通過光伏結構獲得的電能一部分直接輸送個其余各個模塊，另一部通過蓄電池進行存儲，以便在光伏結構獲得的電能不足以支撐其余模塊時候給與互補。
上述技術方案可以看出，本發明具有如下有益效果：1）設置螺旋設置的人工濕地模塊，多級凈化，不但大大提高了凈化能力，而且減少了占地面積，提高了空間使用率；2）設置能源模塊，將太陽能轉換成電能并進行儲存，從而降低了污水處理系統的成本。
（發明人：鐘琴;章辰林;浦金業;劉穎琦;朱冬海;王飚）
