公布日：2022.11.18
申請日：2022.10.20
分類號：C02F9/14(2006.01)I;C02F1/04(2006.01)N;C02F1/28(2006.01)N;C02F1/30(2006.01)N;C02F1/44(2006.01)N;C02F1/461(2006.01)N;
C02F1/66(2006.01)N;C02F3/12(2006.01)N;C02F3/28(2006.01)N;C02F101/30(2006.01)N;C02F103/38(2006.01)N
摘要
本發明公開了一種酯化廢水處理工藝，屬于廢水處理領域，所述工藝包括：氣提、污泥混合、沉淀、超濾、微電解、微波處理、厭氧處理、接觸氧化、MBR對酯化廢水進行處理，利用污泥混合池將酯化廢水中的污染物進行分段處理，沉淀部分進行微波處理以破壞難降解有機物的穩定性，提高廢水的可生化性的同時，破解污泥，微廢水提供必要的營養物質，另一部分廢水則經過超濾、微電解處理，直接提高廢水的可生化性，最終進行厭氧、接觸氧化及MBR處理，實現了低能耗、高效生化處理的酯化廢水的目的。
權利要求書
1.一種酯化廢水處理工藝，其特征在于，包括：（1）氣提：酯化廢水和蒸汽進入氣提塔處理，氣提塔的熱傳質為水蒸氣，在塔頂收集到的有機物氣體與水蒸氣進入乙醛精餾塔，在氣提塔塔底收集廢水；（2）污泥混合：將氣提塔塔底收集的廢水輸送至污泥混合池，同時向所述污泥混合池中加入剩余污泥，所述污泥混合池中設置若干個攪拌裝置，所述攪拌裝置的攪拌速度為300-800r/min，混合時間20-30min，所述剩余污泥投加量為以污泥干重計20-40g/L；（3）沉淀：將所述污泥混合池中的混合液輸送至沉淀池進行沉淀處理，沉淀時間1-3h；（4）超濾：將所述沉淀池中的上清液輸送至超濾裝置進行超濾處理，所述超濾裝置采用PAN和PVDP膜，工作壓力0.2-0.4MPa；（5）微電解：將所述超濾裝置的出水口輸送至微電解工藝中進行處理；（6）微波處理：將所述沉淀池沉降的污泥混合液輸送至微波處理工藝進行微波處理，所述微波處理的功率為700-1000W，反應的時間為7-10min；（7）厭氧處理：將所述微波處理后的污泥混合液與所述微電解出水輸送至厭氧池進行厭氧處理；（8）接觸氧化：厭氧出水輸送至接觸氧化池處理；（9）MBR：接觸氧化出水輸送至MBR池進行處理。
2.如權利要求1所述的酯化廢水處理工藝，其特征在于，所述厭氧池、接觸氧化池及MBR池中產生的污泥輸送至板框過濾機進行脫水處理得到脫水污泥，所述脫水污泥含水率為75-80%。
3.如權利要求2所述的酯化廢水處理工藝，其特征在于，所述污泥混合池中添加的剩余污泥為所述脫水污泥。
4.如權利要求2所述的酯化廢水處理工藝，其特征在于，對所述脫水污泥進行風干處理得到風干污泥，風干污泥含水率為40-50%。
5.如權利要求4所述的酯化廢水處理工藝，其特征在于，所述污泥混合池中還投加所述風干污泥，所述風干污泥投加量與所述脫水污泥的干重比為1:2-5。
6.如權利要求1所述的酯化廢水處理工藝，其特征在于，所述超濾裝置產生的濃水輸送至所述微波處理工藝。
7.如權利要求4或5所述的酯化廢水處理工藝，其特征在于，所述污泥混合池中先投加所述脫水污泥后攪拌混合10-15min后，再投加風干污泥進行攪拌混合。
8.如權利要求1所述的酯化廢水處理工藝，其特征在于，所述微波處理后的污泥混合液和所述微電解出水進入?yún)捬醭厍拜斔椭琳{(diào)節池進行pH調節，pH調節至6-8。
9.如權利要求8所述的酯化廢水處理工藝，其特征在于，所述調節池投加氫氧化鈣進行pH調節。
10.如權利要求8所述的酯化廢水處理工藝，其特征在于，所述調節池上清液輸送至所述厭氧池。
發明內容

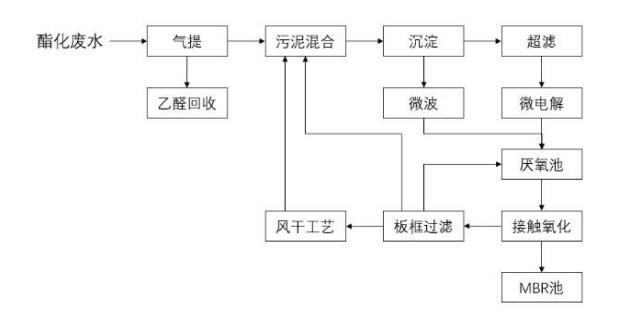

本發明的實施例提供了一種酯化廢水處理工藝，包括：（1）氣提：酯化廢水和蒸汽進入氣提塔處理，氣提塔的熱傳質為水蒸氣，在塔頂收集到的有機物氣體與水蒸氣進入乙醛精餾塔，在氣提塔塔底收集廢水；（2）污泥混合：將氣提塔塔底收集的廢水輸送至污泥混合池，同時向所述污泥混合池中加入剩余污泥，所述污泥混合池中設置若干個攪拌裝置，所述攪拌裝置的攪拌速度為300-800r/min，混合時間20-30min，所述剩余污泥投加量為以污泥干重計20-40g/L；（3）沉淀：將所述污泥混合池中的混合液輸送至沉淀池進行沉淀處理，沉淀時間1-3h；（4）超濾：將所述沉淀池中的上清液輸送至超濾裝置進行超濾處理，所述超濾裝置采用PAN和PVDP膜，工作壓力0.2-0.4MPa；（5）微電解：將所述超濾裝置的出水口輸送至微電解工藝中進行處理；（6）微波處理：將所述沉淀池沉降的污泥混合液輸送至微波處理工藝進行微波處理，所述微波處理的功率為700-1000W，反應的時間為7-10min；（7）厭氧處理：將所述微波處理后的污泥混合液與所述微電解出水輸送至厭氧池進行厭氧處理；（8）接觸氧化：厭氧出水輸送至接觸氧化池處理；（9）MBR：接觸氧化出水輸送至MBR池進行處理。
進一步地，所述厭氧池、接觸氧化池及MBR池中產生的污泥輸送至板框過濾機進行脫水處理得到脫水污泥，所述脫水污泥含水率為75-80%。
進一步地，所述污泥混合池中添加的剩余污泥為脫水污泥。
進一步地，所述脫水處理的污泥進行風干處理得到風干污泥，風干污泥含水率為40-50%。
進一步地，所述污泥混合池中還投加所述風干污泥，所述風干污泥投加量與所述脫水污泥的干重比為1:2-5。
進一步地，所述超濾裝置產生的濃水輸送至所述微波處理工藝。
進一步地，所述污泥混合池中先投加所述脫水污泥后攪拌混合10-15min后，再投加風干污泥進行攪拌混合。
進一步地，所述微波處理后的污泥混合液和所述微電解出水進入?yún)捬醭厍拜斔椭琳{(diào)節池進行pH調節，pH調節至6-8。
進一步地，所述調節池投加氫氧化鈣進行pH調節。
進一步地，所述調節池上清液輸送至所述厭氧池。
與現有技術相比，根據本發明實施方式的方案，設置了污泥混合工藝，在污泥混合過程中，污泥會吸附廢水中的有機污染物，并且在攪拌的作用下分步加入脫水污泥和干化污泥，吸附作用和沉降作用將廢水中的大分子類的污染物吸附在污泥表面；經過沉淀分離后的污泥混合液輸送至微波處理工藝，在微波作用下，污泥表面的苯環結構被打開，同時污泥的微生物細胞在微波作用下也會發生裂解，從而提高廢水中營養物質含量，進一步提高廢水的可生化性；沉淀池的上清液進行超濾處理后，超濾出水進行微電解處理，進一步降低廢水中污染物的濃度，同時微電解過程中產生少量鐵離子，微電解出水與微波處理后的污泥混合液進入調節池加堿調節后，調節池中發生沉降反應，沉降的絮體會將部分污染物分離出廢水；同時，調節池出水滿足厭氧池處理?xiàng)l件，從而可以實現厭氧、接觸氧化和MBR正常處理；將微波處理后的污泥混合液與微電解出水混合，并對其進行pH調節，可以去除微電解過程中進入廢水中的鐵離子的同時，降低污泥中大顆粒物質，降低廢水中固態物質的含量。
（發明人：朱勇;畢伶俐;朱繼良）
