公布日：2022.11.15
申請日：2022.10.19
分類號：C02F9/14(2006.01)I;C02F101/30(2006.01)N
摘要
本發明公開了一種多級凈化的難降解有機廢水凈化裝置，涉及污水處理技術領域，包括一級凈化池和三級凈化池，所述一級凈化池的上方安裝有過濾池，所述三級凈化池的上方設置有池蓋，所述彎管的下方安裝有排污管，所述三級凈化池遠離排污管的一側安裝有超聲波凈化箱，所述超聲波凈化箱遠離三級凈化池的一側安裝有第三連接管道，所述第一凈化桶遠離第三連接管道的一側安裝有第四連接管道。該多級凈化的難降解有機廢水凈化裝置，采用多級凈化的方法，采用了吸附法、超聲波以及MABR曝氣膜等多種技術的結合，在對有機廢水凈化的過程中不需要耗費較多的能源，對難降解的有機廢水具有較好的凈化效果，而且通過多級的凈化可以達到引用的標準。
權利要求書

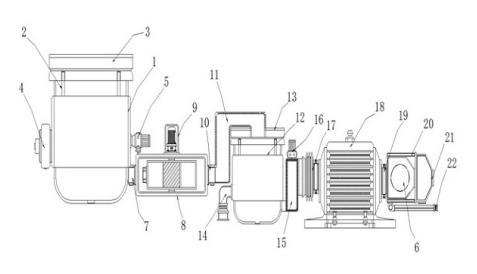

1.一種多級凈化的難降解有機廢水凈化裝置，其特征在于，包括一級凈化池（1）和三級凈化池（12），所述一級凈化池（1）的上方安裝有過濾池（2），且過濾池（2）的上方設置有進水口（3），所述一級凈化池（1）的底部安裝有第一連接管道（7），且第一連接管道（7）遠離一級凈化池（1）的一側安裝有二級凈化池（8），所述二級凈化池（8）遠離第一連接管道（7）的一側安裝有第二連接管道（10），且第二連接管道（10）的一側安裝有彎管（11），所述三級凈化池（12）的上方設置有池蓋（13），且三級凈化池（12）位于彎管（11）遠離第二連接管道（10）的一側，所述彎管（11）的下方安裝有排污管（14），所述三級凈化池（12）遠離排污管（14）的一側安裝有超聲波凈化箱（15），且超聲波凈化箱（15）的上方安裝有超聲波發生器（16），所述超聲波凈化箱（15）遠離三級凈化池（12）的一側安裝有第三連接管道（17），且第三連接管道（17）遠離超聲波凈化箱（15）的一側安裝有第一凈化桶（18），所述第一凈化桶（18）遠離第三連接管道（17）的一側安裝有第四連接管道（19），且第四連接管道（19）遠離第一凈化桶（18）的一側安裝有第二凈化桶（20）。
2.根據權利要求1所述的一種多級凈化的難降解有機廢水凈化裝置，其特征在于，所述一級凈化池（1）的內部安裝有污泥沉淀箱（101），且污泥沉淀箱（101）的下方設置有凈水箱（102），所述污泥沉淀箱（101）的內部安裝有排泥螺桿（103），且污泥沉淀箱（101）與凈水箱（102）之間安裝有擋泥網（104），所述擋泥網（104）為蜂窩狀結構。
3.根據權利要求1所述的一種多級凈化的難降解有機廢水凈化裝置，其特征在于，所述過濾池（2）的內部底層安裝有活性炭層（201），且活性炭層（201）的上方安裝有沙石顆粒層（202），所述沙石顆粒層（202）的上方安裝有硅藻土層（203），所述活性炭層（201）、沙石顆粒層（202）和硅藻土層（203）的兩側均安裝有卡塊（204）。
4.根據權利要求2所述的一種多級凈化的難降解有機廢水凈化裝置，其特征在于，所述一級凈化池（1）的一側安裝有出泥管道（4），且一級凈化池（1）遠離出泥管道（4）的一側安裝有第一電動機（5），所述第一電動機（5）的輸出端與排泥螺桿（103）轉動連接。
5.根據權利要求1所述的一種多級凈化的難降解有機廢水凈化裝置，其特征在于，所述二級凈化池（8）的上方安裝有動力箱（9），且動力箱（9）的內部安裝有第二電動機（901），所述二級凈化池（8）的內部安裝有第一過濾輥（801），且第一過濾輥（801）的一側安裝有第二過濾輥（802），所述第二過濾輥（802）遠離第一過濾輥（801）的一側安裝有第三過濾輥（803），且第一過濾輥（801）、第二過濾輥（802）和第三過濾輥（803）的上方均安裝有連接軸（804），所述連接軸（804）上安裝有皮帶（805）。
6.根據權利要求1所述的一種多級凈化的難降解有機廢水凈化裝置，其特征在于，所述三級凈化池（12）的內部安裝有第一PP棉過濾層（1201），且第一PP棉過濾層（1201）的上方安裝有第二PP棉過濾層（1202）。
7.根據權利要求1所述的一種多級凈化的難降解有機廢水凈化裝置，其特征在于，所述第一凈化桶（18）的內部安裝有電動棒（1801），且電動棒（1801）的四周安裝有彈簧柱（1802），所述彈簧柱（1802）的一側安裝有第一防護板（1803），且第一防護板（1803）的一側安裝有MABR曝氣膜組件（1805），所述MABR曝氣膜組件（1805）遠離第一防護板（1803）的一側安裝有第二防護板（1804）。
8.根據權利要求7所述的一種多級凈化的難降解有機廢水凈化裝置，其特征在于，所述第一防護板（1803）和第二防護板（1804）均為弧形結構，且MABR曝氣膜組件（1805）圍繞電動棒（1801）環形陣列分布有六個。
9.根據權利要求1所述的一種多級凈化的難降解有機廢水凈化裝置，其特征在于，所述第二凈化桶（20）的表面安裝有觀察窗（6），且第二凈化桶（20）遠離第四連接管道（19）的一側設置有出水口（21），所述第二凈化桶（20）的下方安裝有取樣管道（22）。
發明內容
本發明的目的在于提供一種多級凈化的難降解有機廢水凈化裝置，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種多級凈化的難降解有機廢水凈化裝置，包括一級凈化池和三級凈化池，所述一級凈化池的上方安裝有過濾池，且過濾池的上方設置有進水口，所述一級凈化池的底部安裝有第一連接管道，且第一連接管道遠離一級凈化池的一側安裝有二級凈化池，所述二級凈化池遠離第一連接管道的一側安裝有第二連接管道，且第二連接管道的一側安裝有彎管，所述三級凈化池的上方設置有池蓋，且三級凈化池位于彎管遠離第二連接管道的一側，所述彎管的下方安裝有排污管，所述三級凈化池遠離排污管的一側安裝有超聲波凈化箱，且超聲波凈化箱的上方安裝有超聲波發生器，所述超聲波凈化箱遠離三級凈化池的一側安裝有第三連接管道，且第三連接管道遠離超聲波凈化箱的一側安裝有第一凈化桶，所述第一凈化桶遠離第三連接管道的一側安裝有第四連接管道，且第四連接管道遠離第一凈化桶的一側安裝有第二凈化桶。
進一步的，所述一級凈化池的內部安裝有污泥沉淀箱，且污泥沉淀箱的下方設置有凈水箱，所述污泥沉淀箱的內部安裝有排泥螺桿，且污泥沉淀箱與凈水箱之間安裝有擋泥網，所述擋泥網為蜂窩狀結構。
進一步的，所述過濾池的內部底層安裝有活性炭層，且活性炭層的上方安裝有沙石顆粒層，所述沙石顆粒層的上方安裝有硅藻土層，所述活性炭層、沙石顆粒層和硅藻土層的兩側均安裝有卡塊。
進一步的，所述一級凈化池的一側安裝有出泥管道，且一級凈化池遠離出泥管道的一側安裝有第一電動機，所述第一電動機的輸出端與排泥螺桿轉動連接。
進一步的，所述二級凈化池的上方安裝有動力箱，且動力箱的內部安裝有第二電動機，所述二級凈化池的內部安裝有第一過濾輥，且第一過濾輥的一側安裝有第二過濾輥，所述第二過濾輥遠離第一過濾輥的一側安裝有第三過濾輥，且第一過濾輥、第二過濾輥和第三過濾輥的上方均安裝有連接軸，所述連接軸上安裝有皮帶。
進一步的，所述三級凈化池的內部安裝有第一PP棉過濾層，且第一PP棉過濾層的上方安裝有第二PP棉過濾層。
進一步的，所述第一凈化桶的內部安裝有電動棒，且電動棒的四周安裝有彈簧柱，所述彈簧柱的一側安裝有第一防護板，且第一防護板的一側安裝有MABR曝氣膜組件，所述MABR曝氣膜組件遠離第一防護板的一側安裝有第二防護板。
進一步的，所述第一防護板和第二防護板均為弧形結構，且MABR曝氣膜組件圍繞電動棒環形陣列分布有六個。
進一步的，所述第二凈化桶的表面安裝有觀察窗，且第二凈化桶遠離第四連接管道的一側設置有出水口，所述第二凈化桶的下方安裝有取樣管道。
本發明提供了一種多級凈化的難降解有機廢水凈化裝置，具備以下有益效果：該多級凈化的難降解有機廢水凈化裝置，采用多級凈化的方法，采用了吸附法、超聲波以及MABR曝氣膜等多種技術的結合，在對有機廢水凈化的過程中不需要耗費較多的能源，對難降解的有機廢水具有較好的凈化效果，而且通過多級的凈化可以達到引用的標準；1、本發明中有機污水從進水口進入到到過濾池中，有機污水在過濾池中分別經過硅藻土層、沙石顆粒層和活性炭層的過濾凈化進入到一級凈化池底部的污泥沉淀箱的內部進行沉淀，此時第一電動機帶動排泥螺桿進行轉動使污泥從出泥管道中排出，而擋泥網的設置可以防止污泥進入到污泥沉淀箱的下方。
2、本發明有機污水從一級凈化池的內部通過第一連接管道進入到二級凈化池的內部，此時第二電動機的輸出端通過皮帶和連接軸分別帶動第一過濾輥、第二過濾輥和第三過濾輥進行轉動，由于第一過濾輥、第二過濾輥和第三過濾輥均采用壓縮型活性炭濾芯，可以更有效的吸附有機廢水中殘余的有機物，而第一過濾輥、第二過濾輥和第三過濾輥的轉動可以增加與有機廢水更加充分的接觸增加吸附的效率，在使用的過程中可以更換第一過濾輥、第二過濾輥和第三過濾輥來進一步提高有機廢水中殘余的有機物的吸附效率。
（發明人：歐宏森;辛永光;辛檸灼;陳惠婷）
