公布日：2022.08.05

申請日：2022.06.17

分類號：C02F9/14(2006.01)I;C02F101/10(2006.01)N

摘要

本發明屬于污水處理技術領域，尤其涉及一種分布式污水處理裝置，包括順次連接的生物濾池組及沉淀池，生物濾池組包括至少5個生物濾池，各生物濾池內部均設有上格柵和下格柵，上格柵與下格柵之間形成有填料層，還設有對填料層進行氣洗的氣洗裝置。待過濾的污水自下而上經當前所在生物濾池的填料層過濾后流入下一個生物濾池的上過水腔室，接著污水自上而下經該下一個生物濾池的填料層過濾后進入下下一個生物濾池的下過水腔室。本發明的有益效果是：污水與填料層的生化反應時間長，反應充分，有效減少污泥的產量；通過設置用于對填料層氣洗的氣洗裝置，解決了生物膜法工藝填料易堵塞的問題，簡便了對污水運維管理的要求，降低運行維護成本。

權利要求書

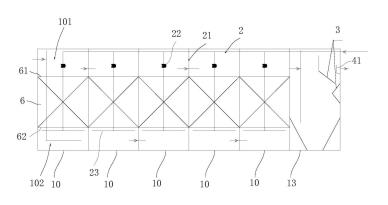

1.一種分布式污水處理裝置，其特征在于，所述分布式污水處理裝置包括順次連接的生物濾池組及沉淀池，所述生物濾池組包括至少5個生物濾池，各所述生物濾池內部均設有上格柵和下格柵，所述上格柵與所述下格柵之間形成有填料層，所述分布式污水處理裝置還設有用于對所述填料層進行氣洗的氣洗裝置，各所述生物濾池的頂部與所述上格柵之間形成有上過水腔室，各所述生物濾池的底部與下格柵之間形成有下過水腔室，n為大于或等于1的自然數，第n個所述生物濾池的上過水腔室與第n+1個所述生物濾池的上過水腔室連通，第n+1個所述生物濾池的下過水腔室與第n+2個所述生物濾池的下過水腔室連通，最后一個所述生物濾池的上過水腔室與所述沉淀池的上部連通；或者，第n個所述生物濾池的下過水腔室與第n+1個所述生物濾池的下過水腔室連通，第n+1個所述生物濾池的上過水腔室與第n+2個所述生物濾池的上過水腔室連通，最后一個所述生物濾池的上過水腔室與所述沉淀池的上部連通。

2.根據權利要求1所述的分布式污水處理裝置，其特征在于，所述沉淀池的底部設有定時排放閥門。

3.根據權利要求1所述的分布式污水處理裝置，其特征在于，所述生物濾池組包括順次連接的至少1個缺氧池、至少3個好氧池。

4.根據權利要求3所述的分布式污水處理裝置，其特征在于，所述缺氧池的填料層內設有多個球形填料，所述球形填料內部填充藕片式MBBR；和/或，所述好氧池的填料層內設有多個球形填料，所述球形填料內部填充聚氨酯海綿。

5.根據權利要求1所述的分布式污水處理裝置，其特征在于，所述氣洗裝置包括曝氣主管和曝氣支管，各所述生物濾池的下過水腔室內設有曝氣盤，所述曝氣支管的一端與所述曝氣主管連接，所述曝氣支管的另一端與所述曝氣盤連接，各所述曝氣支管與所述曝氣主管之間設置有用于控制介質通斷以及調節介質流量的閥。

6.根據權利要求5所述的分布式污水處理裝置，其特征在于，所述閥為手動閥或氣動閥或電動閥。

7.根據權利要求1所述的分布式污水處理裝置，其特征在于，所述沉淀池上部的出水口處設有第一出水堰板，所述沉淀池內還設有防浮泥機構，所述防浮泥機構包括第一導向斜板、第二導向斜板、第三導向斜板及防浮泥擋板，所述第一導向斜板及所述第二導向斜板設置在所述第一出水堰板的下方，所述第一導向斜板的上側邊與所述第二導向斜板的下側邊相連，所述第一導向斜板的下側邊與所述沉淀池的內側壁連接，所述第二導向斜板的上側邊與所述沉淀池的內側壁連接，所述第三導向斜板及所述防浮泥擋板設置在所述第一出水堰板的一側，所述防浮泥擋板的上側邊的高度高于所述第一出水堰板，且所述第三導向斜板的下側邊的高度低于所述第一出水堰板，所述防浮泥擋板的下側邊與所述第三導向斜板的上側邊連接，所述第三導向斜板與所述第二導向斜板之間形成有過水間隙。

8.根據權利要求7所述的分布式污水處理裝置，其特征在于，所述第三導向斜板與水平線之間的夾角為55-60度；和/或，所述第一導向斜板與水平線的夾角為55-60度；和/或，所述第二導向斜板與水平線的夾角為55-60度。

9.根據權利要求1-8中任一項所述的分布式污水處理裝置，其特征在于，所述分布式污水處理裝置還包括過濾池，所述過濾池的進水口與所述沉淀池的出水口連通，所述過濾池的出水口處設有第二出水堰板，所述過濾池內設有上格柵和下格柵，所述過濾池的上格柵與下格柵之間形成有填料層。

10.根據權利要求9所述的分布式污水處理裝置，其特征在于，所述過濾池內底部還設有用于對填料層進行氣洗的曝氣器，所述過濾池還設有反洗出水口，所述反洗出水口的位置低于所述第二出水堰板。

發明內容

本發明的目的在于提供一種分布式污水處理裝置，以解決現有技術中存在的污水處理設備運維管理復雜，運行維護成本高的問題。

為實現上述目的，本發明采用的技術方案是：

一種分布式污水處理裝置，其特征在于，所述分布式污水處理裝置包括順次連接的生物濾池組及沉淀池，所述生物濾池組包括至少5個生物濾池，各所述生物濾池內部均設有上格柵和下格柵，所述上格柵與所述下格柵之間形成有填料層，所述分布式污水處理裝置還設有用于對所述填料層進行氣洗的氣洗裝置，各所述生物濾池的頂部與所述上格柵之間形成有上過水腔室，各所述生物濾池的底部與下格柵之間形成有下過水腔室，n為大于或等于1的自然數，

第n個所述生物濾池的上過水腔室與第n+1個所述生物濾池的上過水腔室連通，第n+1個所述生物濾池的下過水腔室與第n+2個所述生物濾池的下過水腔室連通，最后一個所述生物濾池的上過水腔室與所述沉淀池的上部連通；

或者，第n個所述生物濾池的下過水腔室與第n+1個所述生物濾池的下過水腔室連通，第n+1個所述生物濾池的上過水腔室與第n+2個所述生物濾池的上過水腔室連通，最后一個所述生物濾池的上過水腔室與所述沉淀池的上部連通。

本發明提供的分布式污水處理裝置的有益效果在于：與現有技術相比，一方面，采用多個生物濾池相連，待過濾的污水自下而上經當前所在生物濾池的填料層過濾后流入下一個生物濾池的上過水腔室，接著污水自上而下經該下一個生物濾池的填料層過濾后進入下下一個生物濾池的下過水腔室，使得污水與填料層的生化反應時間長，反應充分，有效減少污泥的產量；另一方面，通過設置用于對填料層氣洗的氣洗裝置，解決了生物膜法工藝填料易堵塞的問題，簡便了污水處理的運維管理，降低運行維護成本。

在其中一個實施例中，所述沉淀池的底部設有定時排放閥門。

在其中一個實施例中，所述生物濾池組包括順次連接的至少1個缺氧池、至少3個好氧池。

在其中一個實施例中，所述缺氧池的填料層內設有多個球形填料，所述球形填料內部填充藕片式MBBR；

和/或，所述好氧池的填料層內設有多個球形填料，所述球形填料內部填充聚氨酯海綿。

在其中一個實施例中，所述氣洗裝置包括曝氣主管和曝氣支管，各所述生物濾池的下過水腔室內設有曝氣盤，所述曝氣支管的一端與所述曝氣主管連接，所述曝氣支管的另一端與所述曝氣盤連接，各所述曝氣支管與所述曝氣主管之間設置有用于控制介質通斷以及調節介質流量的閥。

進一步地，所述閥為手動閥或氣動閥或電動閥。

在其中一個實施例中，所述沉淀池上部的出水口處設有第一出水堰板，所述沉淀池內還設有防浮泥機構，所述防浮泥機構包括第一導向斜板、第二導向斜板、第三導向斜板及防浮泥擋板，

所述第一導向斜板及所述第二導向斜板設置在所述第一出水堰板的下方，所述第一導向斜板的上側邊與所述第二導向斜板的下側邊相連，所述第一導向斜板的下側邊與所述沉淀池的內側壁連接，所述第二導向斜板的上側邊與所述沉淀池的內側壁連接，

所述第三導向斜板及所述防浮泥擋板設置在所述第一出水堰板的一側，所述防浮泥擋板的上側邊的高度高于所述第一出水堰板，且所述第三導向斜板的下側邊的高度低于所述第一出水堰板，所述防浮泥擋板的下側邊與所述第三導向斜板的上側邊連接，

所述第三導向斜板與所述第二導向斜板之間形成有過水間隙。

進一步地，所述第三導向斜板與水平線之間的夾角為55-60度；

和/或，所述第一導向斜板與水平線的夾角為55-60度；

和/或，所述第二導向斜板與水平線的夾角為55-60度。

在其中一個實施例中，所述分布式污水處理裝置還包括過濾池，所述過濾池的進水口與所述沉淀池的出水口連通，所述過濾池的出水口處設有第二出水堰板，所述過濾池內設有上格柵和下格柵，所述過濾池的上格柵與下格柵之間形成有填料層。

進一步地，所述過濾池內底部還設有用于對填料層進行氣洗的曝氣盤，所述過濾池還設有反洗出水口，所述反洗出水口的位置低于所述第二出水堰板。

（發明人：阮毅;楊楚歆;袁輝;陳艷;潘榮海;陸瀟）
