公布日：2022.10.11
申請日：2022.05.26
分類號：C02F9/10(2006.01)I;C02F1/44(2006.01)N;C02F1/00(2006.01)N;C02F1/06(2006.01)N;C02F1/38(2006.01)N;C02F1/52(2006.01)N;
C02F103/18(2006.01)N
摘要
本發明公開了一種鎂法脫硫廢水的零排放系統及其處理方法，包括反應箱、超濾膜、納濾膜、MVR蒸發結晶裝置、加熱器、閃蒸罐以及冷凍結晶器，反應箱的入口通入鎂法脫硫廢水、碳酸鈉以及臭氧，反應箱底部設置有排泥口，反應箱的出口與超濾膜的入口連通，超濾膜的出口與納濾膜的入口連通，納濾膜的第一出口與MVR蒸發結晶裝置連通，納濾膜的第二出口與加熱器的入口連通，加熱器的出口與閃蒸罐的入口連通，閃蒸罐的出口與冷凍結晶器的入口連通，加熱器、閃蒸罐均設置有若干組。本發明的優點在于采用多種工藝結合方式實現處理過程中廢棄物的零排放。
權利要求書

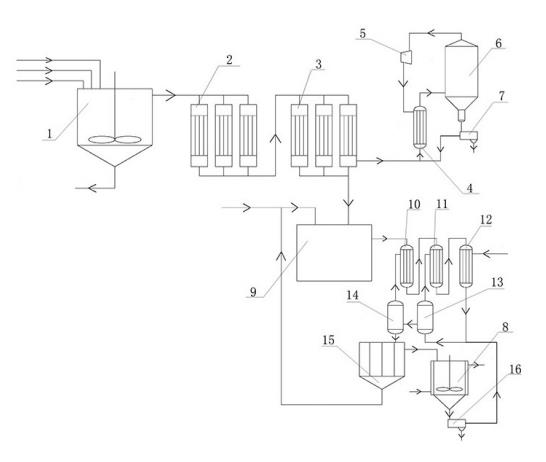

1.一種鎂法脫硫廢水的零排放系統，其特征在于，包括反應箱、超濾膜、納濾膜、MVR蒸發結晶裝置、加熱器、閃蒸罐以及冷凍結晶器，所述反應箱的入口通入鎂法脫硫廢水、碳酸鈉以及臭氧，所述反應箱底部設置有排泥口，所述反應箱的出口與超濾膜的入口連通，所述超濾膜的出口與納濾膜的入口連通，所述納濾膜的第一出口與MVR蒸發結晶裝置連通，所述納濾膜的第二出口與加熱器的入口連通，所述加熱器的出口與閃蒸罐的入口連通，所述閃蒸罐的出口與冷凍結晶器的入口連通，所述加熱器、閃蒸罐均設置有若干組。
2.根據權利要求1所述的一種鎂法脫硫廢水的零排放系統，其特征在于：所述反應箱與冷凍結晶器內均安裝有攪拌器。
3.根據權利要求1所述的一種鎂法脫硫廢水的零排放系統，其特征在于：所述超濾膜共設置有至少三組，所述超濾膜為并聯設置，所述納濾膜共設置有至少三組，所述納濾膜為并聯設置。
4.根據權利要求1所述的一種鎂法脫硫廢水的零排放系統，其特征在于：所述MVR蒸發結晶裝置包括蒸汽換熱器、蒸汽壓縮機、分離器以及第一離心機，所述納濾膜的第一出口與蒸汽換熱器的內管連通，所述蒸汽換熱器的內管與分離機連通，所述蒸汽換熱器的管外殼程內部與蒸汽壓縮機的一端連通，所述蒸汽壓縮機的另一端與分離機連通，所述分離機底部與第一離心機連通。
5.根據權利要求1所述的一種鎂法脫硫廢水的零排放系統，其特征在于：所述納濾膜的第二出口與加熱器的入口之間還設置有混合調節箱，所述混合調節箱還通入硫酸鈣晶體。
6.根據權利要求1所述的一種鎂法脫硫廢水的零排放系統，其特征在于：所述加熱器包括一級加熱器、二級加熱器以及三級加熱器，所述一級加熱器、二級加熱器以及三級加熱器為首尾依次串聯設置，所述三級加熱器內通入生蒸汽。
7.根據權利要求1所述的一種鎂法脫硫廢水的零排放系統，其特征在于：所述閃蒸罐包括一級閃蒸罐與二級閃蒸罐，所述一級閃蒸罐與二級閃蒸罐內的蒸汽分別與一級加熱器、二級加熱器連通，所述二級閃蒸罐的入口與三級加熱器的出口連通，所述二級閃蒸罐的出口與一級閃蒸罐的入口連通。
8.根據權利要求1所述的一種鎂法脫硫廢水的零排放系統，其特征在于：所述一級閃蒸罐與冷凍結晶器之間還設置有過濾器，所述過濾器分別與混合調節箱、冷凍結晶器連通。
9.根據權利要求1所述的一種鎂法脫硫廢水的零排放系統，其特征在于：所述冷凍結晶器設置有冷凍回水與冷凍進水，所述冷凍結晶器還連通有第二離心機。
10.根據權利要求1至9所述的一種鎂法脫硫廢水的零排放處理方法，包括如下步驟：（1）先將鎂法脫硫廢水與碳酸鈉藥劑加入至反應箱內，再通入臭氧，通過攪拌沉淀后形成固液分離，同時控制PH值為6-8，產生的沉淀物回收至前端脫硫塔使用，上清液則進入超濾膜進行處理；（2）上清液分別依次進入超濾膜與納濾膜內分別進行處理，超濾膜將進入的廢水進行大分子量與小分子量的分離，后續通過納濾膜實現一價離子的氯化鈉鹽水與二價離子的硫酸鎂鹽水的分離，氯化鈉鹽水進入MVR蒸發結晶裝置內實現氯化鈉鹽的分離回收，回收產生的冷凝水，回收氯化鈉鹽后的母液回進入蒸汽換熱器后通過分離器繼續蒸發，硫酸鎂鹽水則進入混合調節箱內處理；（3）硫酸鎂鹽水進入混合調節箱內與硫酸鈣晶種混合，從而形成鈣離子始終處于過飽和狀態的物料；（4）將物料依次通過一級加熱器、二級加熱器以及三級加熱器進行加熱，加熱完成后的物料則再后續通過二級閃蒸罐與一級閃蒸罐實現廢水濃縮，后續再進入過濾器內，從而將物料內的過飽和的硫酸鈣與飽和硫酸鎂鹽水進行分離，分離后的硫酸鈣固體則繼續回混合調節箱內，飽和硫酸鎂鹽水繼續進入冷凍結晶器內；（5）飽和硫酸鎂鹽水繼續進入冷凍結晶器內，冷凍結晶器采用夾套釜，外夾套通5-8℃的冷凍水，結晶釜采用立式攪拌，濃縮液在釜內溫度下降后形成七水硫酸鎂結晶物，結晶產物利用離心機實現固液分離，分離后的母液繼續回多級閃蒸系統中進行蒸發處理。
發明內容
本發明的目的是提供一種鎂法脫硫廢水的零排放系統及其處理方法，處理效率更高且實現整體的廢棄物零排放。
本發明的上述技術目的是通過以下技術方案得以實現的：一種鎂法脫硫廢水的零排放系統，其特征在于，包括反應箱、超濾膜、納濾膜、MVR蒸發結晶裝置、加熱器、閃蒸罐以及冷凍結晶器，所述反應箱的入口通入鎂法脫硫廢水、碳酸鈉以及臭氧，所述反應箱底部設置有排泥口，所述反應箱的出口與超濾膜的入口連通，所述超濾膜的出口與納濾膜的入口連通，所述納濾膜的第一出口與MVR蒸發結晶裝置連通，所述納濾膜的第二出口與加熱器的入口連通，所述加熱器的出口與閃蒸罐的入口連通，所述閃蒸罐的出口與冷凍結晶器的入口連通，所述加熱器、閃蒸罐均設置有若干組。
優選的，所述反應箱與冷凍結晶器內均安裝有攪拌器。
優選的，所述超濾膜共設置有至少三組，所述超濾膜為并聯設置，所述納濾膜共設置有至少三組，所述納濾膜為并聯設置。
優選的，所述MVR蒸發結晶裝置包括蒸汽換熱器、蒸汽壓縮機、分離器以及第一離心機，所述納濾膜的第一出口與蒸汽換熱器的內管連通，所述蒸汽換熱器的內管與分離機連通，所述蒸汽換熱器的管外殼程內部與蒸汽壓縮機的一端連通，所述蒸汽壓縮機的另一端與分離機連通，所述分離機底部與第一離心機連通。
優選的，所述納濾膜的第二出口與加熱器的入口之間還設置有混合調節箱，所述混合調節箱還通入硫酸鈣晶體。
優選的，所述加熱器包括一級加熱器、二級加熱器以及三級加熱器，所述一級加熱器、二級加熱器以及三級加熱器為首尾依次串聯設置，所述三級加熱器內通入生蒸汽。
優選的，所述閃蒸罐包括一級閃蒸罐與二級閃蒸罐，所述一級閃蒸罐與二級閃蒸罐內的蒸汽分別與一級加熱器、二級加熱器連通，所述二級閃蒸罐的入口與三級加熱器的出口連通，所述二級閃蒸罐的出口與一級閃蒸罐的入口連通。
優選的，所述一級閃蒸罐與冷凍結晶器之間還設置有過濾器，所述過濾器分別與混合調節箱、冷凍結晶器連通。
優選的，所述冷凍結晶器設置有冷凍回水與冷凍進水，所述冷凍結晶器還連通有第二離心機。
一種鎂法脫硫廢水的零排放處理方法：包括如下步驟：（1）先將鎂法脫硫廢水與碳酸鈉藥劑加入至反應箱內，再通入臭氧，通過攪拌沉淀后形成固液分離，同時控制PH值為6-8，產生的沉淀物回收至前端脫硫塔使用，上清液則進入超濾膜進行處理；（2）上清液分別依次進入超濾膜與納濾膜內分別進行處理，超濾膜將進入的廢水進行大分子量與小分子量的分離，后續通過納濾膜實現一價離子的氯化鈉鹽水與二價離子的硫酸鎂鹽水的分離，氯化鈉鹽水進入MVR蒸發結晶裝置內實現氯化鈉鹽的分離回收，回收產生的冷凝水，回收氯化鈉鹽后的母液回進入蒸汽換熱器后通過分離器繼續蒸發，硫酸鎂鹽水則進入混合調節箱內處理；（3）硫酸鎂鹽水進入混合調節箱內與硫酸鈣晶種混合，從而形成鈣離子始終處于過飽和狀態的物料；（4）將物料依次通過一級加熱器、二級加熱器以及三級加熱器進行加熱，加熱完成后的物料則再后續通過二級閃蒸罐與一級閃蒸罐實現廢水濃縮，后續再進入過濾器內，從而將物料內的過飽和的硫酸鈣與飽和硫酸鎂鹽水進行分離，分離后的硫酸鈣固體則繼續回混合調節箱內，飽和硫酸鎂鹽水繼續進入冷凍結晶器內；（5）飽和硫酸鎂鹽水繼續進入冷凍結晶器內，冷凍結晶器采用夾套釜，外夾套通5-8℃的冷凍水，結晶釜采用立式攪拌，濃縮液在釜內溫度下降后形成七水硫酸鎂結晶物，結晶產物利用離心機實現固液分離，分離后的母液繼續回多級閃蒸系統中進行蒸發處理。
綜上所述，本發明具有以下有益效果：
1.采用新型的鎂法脫硫廢水的處理技術，系統無任何廢棄物產生，實現了鎂法脫硫工藝中脫硫廢水的零排放。
2.通過納濾膜實現一價二價鹽的分離，將廢水中水資源、鈉鹽、鎂鹽分類回收利用，降低了環境的污染，并回收了水資源。
3.MVR蒸發結晶產生的冷凝水能夠回收再利用，回收率可做到90%以上，并作為前端脫硫工藝的補水，節約了水資源。
4.硫酸鎂結晶系統采用多級閃蒸技術，對蒸發熱源進行梯級利用，汽水比最小可到0.2，極大地節約了蒸發的能耗。
5.蒸發結晶產出的氯化鈉、硫酸鎂結晶鹽可作為工業鹽銷售，使廢水的處理產生了一定的經濟效益，同時降低了噸水的處理成本。
6.硫酸鎂結晶系統為防止鈣離子對蒸發系統產生結垢的影響，采用額外添加晶種技術，防止蒸發過程的結垢，有效延長了蒸發器的運行時間，并減少了清洗次數，對系統運行穩定性有很好的幫助。
7.過濾器能夠?qū)崿F(xiàn)晶種與濃縮液的分離，實現了晶種的再回收利用，減少了晶種的投加量。
（發明人：李武林;趙旭;周宇亮;趙曉東;季獻華;李寬;賈伯林;姚志全;王辰;徐俊秀）
