公布日：2022.09.06
申請日：2022.05.27
分類號：C02F9/14(2006.01)I;C02F1/52(2006.01)I;C02F1/66(2006.01)I;C02F1/461(2006.01)I;C02F1/70(2006.01)I;C02F3/28(2006.01)I;
C02F11/00(2006.01)I;C02F101/16(2006.01)N;C02F101/10(2006.01)N;C02F101/38(2006.01)N
摘要
本發明屬于環保領域，公開了一種光電互補一體化污水資源化循環利用系統及其凈化方法，該系統由可以吊裝的集裝箱、集成于集裝箱內的污水凈化資源化循環利用裝置和安裝在集裝箱頂部及周圍的光伏供電裝置組成，污水凈化資源化循環利用裝置由混凝沉淀裝置、離子催化電解脫氮、反硝化裝置構成。采用本發明的移動式光電互補一體化污水凈化資源化循環利用系統對小水量污水或微小污染水體進行處理凈化后其出水的CODCr≤20mg/L、BOD5≤4mg/L、氨氮≤1mg/L，總氮≤1mg/L，總磷≤0.2mg/L，色度≤5，pH為6～9之間，其他污染物指標符合《地表水環境質量標準》(GB3838‑2002)表1的Ⅲ類水質指標。
權利要求書
1.一種光電互補一體化污水凈化資源化循環利用系統，其特征在于，其由自由吊裝的集裝箱、集成于集裝箱內的污水凈化資源化循環利用裝置和安裝于集裝頂部及周圍的光伏發電裝置組成，所述集成于集裝箱內的污水凈化資源化循環利用裝置包括：混凝沉淀裝置、離子催化電解脫氮裝置、還原裝置和反硝化裝置，其中：(1)混凝沉淀裝置：所述混凝沉淀裝置由pH調節池、混凝池、助凝池、沉淀池、中間水池和污泥濃縮池構成，所述pH調節池的出水口與混凝池的進水口連接，所述混凝池的出水口與助凝池的進水口連接，所述助凝池的出水口與沉淀池的進水口連接，所述沉淀池的出水口與中間水池的進水口連接，所述沉淀池的污泥出口與污泥濃縮池的進口連接，所述中間水池的出水口連接離子催化電解脫凈化裝置；(2)離子催化電解脫氮裝置：所述離子催化電解脫氮裝置包括電解機、直流電源、脫氣罐、離子催化劑投加裝置和電極清洗裝置；所述電解機的進水口與混凝沉淀裝置的中間水池的出水口相連；所述電解機的出水口與脫氣罐的進水口連接；所述中間水池與電解機連接的管路中還安裝有用于混合離子催化劑的管道混合器；所述離子催化劑投加裝置的出水與電解機的進水管連接，安裝在電解機進水管的管道混合器之前；所述脫氣罐的出水口設置于離脫氣罐頂部500-1000mm處；所述離子催化電解脫氮裝置的脫氣罐的進水口與位于所述脫氣罐底部的布水器連接，所述脫氣罐上部的出水口與還原裝置的進水管相連，所述還原裝置的出水管與反硝化深床濾池的進水口連接，所述脫氣罐的頂部還設有刮渣器和氣泡浮渣收集槽；所述脫氣罐的出水口與還原裝置的進水管相連，在離脫氣罐的出水口500-1000mm部位還設有污水循環口，并通過循環水泵、水管與電解機的進水管連接；所述電極清洗裝置由酸洗溶液貯罐和酸洗溶液輸送泵構成，所述酸洗溶液貯罐的出口與電解機的出水口連接且酸洗溶液輸送泵設置在兩者的連接管路上，所述酸洗溶液貯罐的進口與電解機的進水口連接；(3)還原裝置：所述還原裝置包括進水管、安裝在進水管上的管道混合器、布水器、還原劑溶液貯罐、還原劑溶液計量輸送泵和還原池，所述還原池套在所述脫氣池內，所述進水管與所述脫氣池的出水口連接，所述進水管由上至下與布設在所述還原池池底的布水器連接，所述還原劑溶液貯罐通過所述還原劑溶液計量輸送泵與所述進水管連通，所述還原劑溶液貯罐安裝在所述管道混合器之前，所述還原裝置的出水口與反硝化深床濾池的進水口連接；(4)反硝化裝置：所述反硝化深床濾池由反硝化深床濾池、反洗系統、曝氣系統構成；所述反洗系統由反洗清水槽、反洗水泵、反洗水供水管、反洗曝氣風機、反洗曝氣管和反洗廢水水槽構成；所述曝氣系統由曝氣風機和曝氣風管構成；所述反硝化深床濾池由池體、進水管、濾磚、濾料支撐層、濾料、曝氣風機、風管、出水槽構成，所述反硝化深床濾池的進水口與還原池的出水口連通，所述反硝化濾池的出水口與所述消毒池的進水口連通，所述反硝化進水管安裝在濾池底部的管溝內；所述反硝化深床濾池的曝氣主風管安裝在濾池底部的一側，所述曝氣支風管安裝在濾池底部的濾磚或?yàn)V板下面。
2.根據權利要求1所述的一種光電互補一體化污水凈化資源化循環利用系統，其特征在于，所述光伏發電裝置由若干太陽能板、匯流箱、逆變器和光伏發電專用雙向電表構成；所述太陽能板為單晶硅板或多晶硅板；所述逆變器分別連接用電器和通過雙向電表的連接的電網。
3.根據權利要求1所述的一種光電互補一體化污水凈化資源化循環利用系統，其特征在于，所述pH調節池、混凝池、助凝池分別設置有pH調節劑、混凝劑、助凝劑投加裝置；所述pH調節劑、混凝劑、助凝劑投加裝置分別由pH調節劑儲罐、混凝劑儲罐、助凝劑儲罐和加藥泵構成；所述pH調節劑能夠直接定量加入安裝有管道混合器的輸水管道中。
4.根據權利要求1所述的一種光電互補一體化污水凈化資源化循環利用系統，其特征在于，所述混凝沉淀裝置的中間水池上還包括氯離子催化劑溶液投加裝置，用于投加氯化鈉或次氯酸鈉，補充作為催化劑之用的氯離子。
5.根據權利要求1所述一種光電互補一體化污水凈化資源化循環利用系統，其特征在于，所述離子催化電解脫氮裝置還包括電解主機酸洗系統，其由酸洗溶液配制罐、酸洗溶液輸送泵構成。
6.根據權利要求1所述一種光電互補一體化污水凈化資源化循環利用系統，其特征在于，所述光電互補一體化污水凈化資源化循環利用系統的進水口安裝有CODCr、氨氮、總氮和總磷的在線監測儀的一種或多種，出水口還安裝有余氯在線監測儀、CODCr、氨氮、總氮和總磷的在線監測儀的一種或多種。
7.根據權利要求1所述的一種光電互補一體化污水凈化資源化循環利用系統，其特征在于，所述光電互補一體化污水凈化資源化循環利用系統的反硝化深床濾池設有傳統反硝化深床濾池的碳源投加系統。
8.一種光電互補一體化污水凈化資源化循環利用方法，其特征在于，利用權利要求1所述的一種光電互補污水凈化資源化利用系統對污水進行凈化處理，包括如下步驟：(1)混凝沉淀：所述混凝沉淀是將污水從污水調節池中定量泵至pH調節池中，開啟攪拌機，按20-50g/m3加入氫氧化鈉，攪拌混合1-2分鐘，將污水的pH調節至8-9，再利用液位差將污水流入混凝池中，按80-150g/m3加入混凝劑，攪拌混合2-5分鐘，再利用液位差將污水從混凝池流入助凝池中，按1-1.5g/m3加入PAM作為助凝劑，攪拌混合1-2分鐘后流入沉淀池中沉淀15-60分鐘，使沉淀池的上清液流入中間水池，將沉淀池的底部污泥泵入污泥濃縮池，所述的混凝沉淀主要用于去除污水中大量的SS、CODCr、BOD5、總磷、石油類、動植物油和各種重金屬離子，經過混凝沉淀處理后，SS被去除95％以上，CODCr、BOD5被去除70-90％以上，總磷被去除95％以上，各種重金屬離子被去除95％以上；(2)離子催化電解脫氮：經過步驟(1)混凝沉淀并儲存于中間水池中的出水按300-800ml/m3加入10-12％次氯酸鈉或按80-150g/m3投加氯化鈉，混勻后泵入電解機中電解脫氮，所述電解機的工作電壓為5-100V，電流10-20000A，電解后的出水進入脫氣罐中進行氣液分離，上部的氣泡經過刮渣器刮入氣泡收集槽中，清液經過循環泵再次泵入電解機進一步電解至氨氮、總氮、CODCr、BOD5合格后排入曝氣池，經過曝氣池曝氣脫除次氯酸鈉殘余后排入排水口；所述離子催化電解脫氮主要用于去除氨氮和總氮等主要污染物，同時兼顧去除混凝沉淀處理后污水中殘余的CODCr、BOD5、總磷、SS，經過離子催化電解脫氮后的出水滿足如下指標：COD≤50mg/L、BOD5≤20mg/L、氨氮≤2mg/L、總氮≤3mg/L、總磷≤0.4mg/L、SS≤10mg/L、色度小于5；(3)還原：將經過步驟(2)離子催化電解脫氮后的水體流入還原池，向所述還原池中定量加入5-20％的亞硫酸鈉溶液或從中間水池泵取五分之一到三分之一的混凝沉淀出水中和催化脫氮凈化殘余的次氯酸鈉，使水體得到復原；(4)反硝化：將經過步驟(3)還原所得水體泵入反硝化深床濾池，經過反硝化處理去除水體中的硝態氮和亞硝態氮及CODCr、BOD5，經過反硝化處理后的出水，其主要污染物指標為：COD≤20mg/L、BOD5≤4mg/L、氨氮≤1mg/L、總氮≤1mg/L、總磷≤
0.2mg/L、SS≤6mg/L、色度小于5，其他污染物指標其他污染物符合《地表水環境質量標準》(GB3838-2002)表1的Ⅲ類水對應的指標要求；(5)污泥處理：將混凝沉淀和離子催化電解脫氮裝置的污泥分別輸送至污泥濃縮池內，定期由移動式污泥脫水設備處理。
9.根據權利要求8所述的一種光電互補污水凈化資源化循環利用方法，其特征在于，所述離子催化電解脫氮的離子催化劑為氯離子，污水中氯離子的濃度應為100-150mg/L，當污水中的氯離子濃度低于100mg/L時，加入氯化鈉或次氯酸鈉補充氯離子。
10.根據權利要求8所述的一種光電互補污水凈化資源化循環利用方法，其特征在于，所述混凝劑是三氯化鐵、聚合鐵、硫酸鐵、硫酸鋁、聚合氯化鋁或其二者混合物的一種；所述助凝劑是聚丙烯酰胺。
發明內容
本發明的目的在于克服現有污水處理技術和設施存在的等缺陷，提供一種適于小微污染水體處理和污水處理應急工程建設需要、出水水質高、節能環保、建設安裝時間短的污水凈化資源化利用裝置和污水凈化資源化利用方法，它是通過采用太陽能發電為主、光電互補供電，混凝沉淀、離子催化電解脫氮、還原和反硝化處理相結合，取長補短，從而形成的一種針對小微污染污水體處理或污水應急處理工程的光電互補一體化污水凈化資源化循環利用系統和污水凈化資源化循環利用方法。
具體地，本發明提供的光電互補一體化污水凈化資源化循環利用系統由自由吊裝的集裝箱、集成于集裝箱內的污水凈化資源化循環利用裝置和安裝于集裝頂部及周圍的光伏發電裝置組成，所述集成于集裝箱內的污水凈化資源化循環利用裝置包括混凝沉淀裝置、離子催化電解脫氮裝置、還原裝置和反硝化裝置，其中：
(1)混凝沉淀裝置：所述混凝沉淀裝置由pH調節池、混凝池、助凝池、沉淀池、中間水池和污泥濃縮池構成，所述pH調節池的出水口與混凝池的進水口連接，所述混凝池的出水口與助凝池的進水口連接，所述助凝池的出水口與沉淀池的進水口連接，所述沉淀池的出水口與中間水池的進水口連接，所述沉淀池的污泥出口與污泥濃縮池的進口連接，所述中間水池的出水口連接離子催化電解脫凈化裝置；
(2)離子催化電解脫氮裝置：所述離子催化電解脫氮裝置包括電解機、直流電源、脫氣罐、離子催化劑投加裝置和電極清洗裝置；所述電解機的進水口與混凝沉淀裝置的中間水池的出水口相連；所述電解機的出水口與脫氣罐的進水口連接；所述中間水池與電解機連接的管路中還安裝有用于混合離子催化劑的管道混合器；所述離子催化劑投加裝置的出水與電解機的進水管連接，安裝在電解機進水管的管道混合器之前；所述脫氣罐的出水口設置于離脫氣罐頂部500-1000mm處；所述離子催化電解脫氮裝置的脫氣罐的進水口與位于所述脫氣罐底部的布水器連接，所述脫氣罐上部的出水口與還原裝置的進水管相連，所述還原裝置的出水管與反硝化深床濾池的進水口連接，所述脫氣罐的頂部還設有刮渣器和氣泡浮渣收集槽；所述脫氣罐的出水口與還原裝置的進水管相連，離脫氣罐的出水口500-1000mm處還設有污水循環口，并通過循環水泵、水管與電解機的進水管連接；所述電極清洗裝置由酸洗溶液貯罐和酸洗溶液輸送泵構成，所述酸洗溶液貯罐的出口與電解機的出水口連接且酸洗溶液輸送泵設置在兩者的連接管路上，所述酸洗溶液貯罐的進口與電解機的進水口連接；
(3)還原裝置：所述還原池包括進水管、安裝在進水管上的管道混合器、布水器、還原劑溶液貯罐和還原劑溶液計量輸送泵，所述還原池套在所述脫氣池內，所述進水管與所述脫氣池的出水口連接，所述進水管由上至下與布設在所述還原池池底的布水器連接，所述還原劑溶液貯罐通過所述還原劑溶液計量輸送泵與所述進水管連通，所述還原劑溶液貯罐安裝在所述管道混合器之前，所述的進水管上還安裝有一條與中間水池連接的水管；

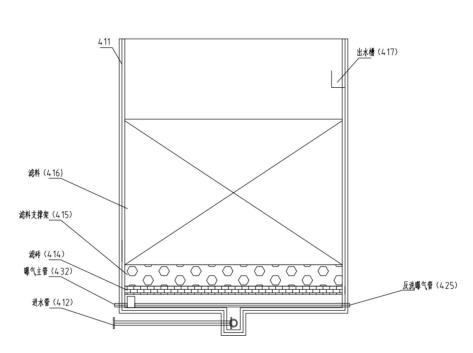

(4)反硝化裝置：所述反硝化深床濾池由反硝化深床濾池、反洗系統、曝氣系統構成；所述反洗系統由反洗清水槽、反洗水泵、反洗水供水管、反洗曝氣風機、反洗曝氣管和反洗廢水水槽構成；所述曝氣系統由曝氣風機和曝氣風管構成；所述反硝化深床濾池由池體、進水管、濾磚、濾料支撐層、濾料、曝氣風機、風管、出水槽和消毒池構成，所述反硝化深床濾池的進水口與還原池的出水口連通，所述反硝化濾池的出水口與所述消毒池的進水口連通，所述反硝化進水管安裝在濾池底部的管溝內；所述反硝化深床濾池的曝氣主風管安裝在濾池底部的一側，所述曝氣支風管安裝在濾池底部的濾磚或?yàn)V板下面。
進一步的，所述光電發電裝置由若干太陽能板、匯流箱、逆變器和光伏發電專用雙向電表構成；所述太陽能板為單晶硅板或多晶硅板；所述逆變器分別連接用電器和通過雙向電表的連接的電網。
進一步的，當光伏發電的電量多于用電器的使用電量時，光伏發電通過逆變器和雙向電表向電網供電；反之，當光伏發電的電量小于用電器的使用電量時，則通過電表和逆變器由電網向用電器供電。
進一步的，所述pH調節池、混凝池、助凝池分別設置有pH調節劑、混凝劑、助凝劑投加裝置；所述pH調節劑、混凝劑、助凝劑投加裝置分別由pH調節劑儲罐、混凝劑儲罐、助凝劑儲罐和加藥泵構成。
進一步的，所述pH調節劑能夠直接定量加入安裝有管道混合器的輸水管道中。
進一步的，所述混凝沉淀裝置采用碳鋼板在集裝箱內直接按設計分割焊接而成。
進一步的，所述催化電解脫氮裝置的脫氣罐的進水口與位于所述脫氣罐底部的布水器連接，所述脫氣罐上部的出水口與曝氣池的進水管相連，曝氣池的出水管與清水排水口連接。
進一步的，所述脫氣罐的頂部還設有刮渣器和氣泡浮渣收集槽。
進一步的，所述氣泡浮渣收集槽上部還安裝有噴淋裝置。
進一步的，所述電解凈化裝置的中間水池上還包括氯離子催化劑溶液投加裝置，用于投加氯化鈉或次氯酸鈉，作為離子催化之用的氯離子。
進一步的，所述催化電解電解脫氮裝置還包括電解主機酸洗系統，其由酸洗溶液配制罐、酸洗溶液輸送泵構成。
進一步的，所述光電互補一體化污水凈化資源化循環利用系統的進水口安裝有CODCr、氨氮、總氮和總磷的在線監測儀的一種或多種，出水口還安裝有余氯在線監測儀、CODCr、氨氮、總氮和總磷的在線監測儀的一種或多種。
進一步的，所述光電互補一體化污水凈化資源化循環利用系統的反硝化深床濾池設有傳統反硝化深床濾池的碳源投加系統。
本發明提供的光電互補一體化污水凈化資源化循環利用方法利用上述的光電互補一體化污水凈化資源化循環利用系統對污水進行處理，包括如下步驟：
(1)混凝沉淀：所述混凝沉淀是將污水從污水調節池中定量泵至pH調節池中，開啟攪拌機，按20-50g/m3加入氫氧化鈉，攪拌混合1-2分鐘，將污水的pH調節至8-9，再利用液位差將污水流入混凝池中，按80-150g/m3加入混凝劑，攪拌混合2-5分鐘，再利用液位差將污水從混凝池流入助凝池中，按1-1.5g/m3加入PAM作為助凝劑，攪拌混合1-2分鐘后流入沉淀池中沉淀15-60分鐘，使沉淀池的上清液流入中間水池，將沉淀池的底部污泥泵入污泥濃縮池，所述的混凝沉淀主要用于去除污水中大量的SS、CODCr、BOD5、總磷、石油類、動植物油和各種重金屬離子，經過混凝沉淀處理后，SS被去除95％以上，CODCr、BOD5被去除70-90％以上，總磷被去除95％以上，各種重金屬離子被去除95％以上；
(2)離子催化電解脫氮：經過步驟(1)混凝并儲存于中間水池中的出水按300-800ml/m3加入10-12％次氯酸鈉或按80-150g/m3投加氯化鈉作為氯離子催化劑，混勻后泵入離子催化電解機中進行電解脫氮，所述電解機的工作電壓為5-100V，電流10-2000A，電解后的出水進入脫氣罐中進行氣液分離，上部的氣泡經過刮渣器刮入氣泡收集槽中，清液經過循環泵再次泵入電解機進一步電解至氨氮、總氮、CODCr、BOD5合格后排入曝氣池，經過曝氣池曝氣脫除次氯酸鈉殘余后排入排水口；所述離子催化電解脫氮主要用于去除混凝沉淀處理后污水中殘余的氨氮和總氮等主要污染物，同時輔助去除污水中的CODCr、BOD5、總磷、SS；經過離子催化電解脫氮后的出水滿足如下指標：COD≤50mg/L、BOD≤20mg/L、氨氮≤2mg/L、總氮≤3mg/L、總磷≤0.4mg/L、SS≤10mg/L、色度小于5；
(3)還原：將經過步驟(2)離子催化電解脫氮后的污水流入還原池，向所述還原池中定量加入5-20％的亞硫酸鈉溶液或從中間水池泵取五分之一到四分之一的混凝沉淀出水中和催化電解脫氮凈化殘余的次氯酸鈉，使水體得到復原；
(4)反硝化：將經過步驟(3)還原所得水體泵入反硝化深床濾池，經過反硝化處理去除水體中的硝態氮和亞硝態氮及CODCr、BOD5，經過反硝化處理后的出水，其主要污染物指標為：COD≤20mg/L、BOD5≤4mg/L、氨氮≤1mg/L、總氮≤1mg/L、總磷≤0.2mg/L、SS≤6mg/L、色度小于5，出水其余污染物指標符合《地表水環境質量標準》(GB3838-2002)表1的Ⅲ類水對應的指標要求；
(5)污泥處理：將混凝沉淀和離子催化電解脫氮裝置的污泥分別輸送至污泥濃縮池內，定期用移動式污泥處理裝置進行處理。
進一步的，所述混凝劑是三氯化鐵、聚合鐵、硫酸鐵、硫酸鋁、聚合氯化鋁或其二者混合物的一種；所述的助凝劑是聚丙烯酰胺(簡稱PAM)。
進一步的，所述三氯化鐵、聚合鐵、硫酸鐵、硫酸鋁、聚合氯化鋁或其二者混合物等混凝劑，在使用時，先配制成10-15％的溶液。
本發明與現有技術比較，具有以下明顯優勢：
1、設備可以根據污水處理的需要，靈活移動，適合20-1000噸/日規模的污水處理，出水主要污染物指標達到《地表水環境質量標準》(GB3838-2002)表1的Ⅲ類水對應的指標要求，解決了現有小微水體和小型污水處理站的設備和技術的難題；
2、采用本污水凈化資源化循環利用系統凈化污水時，受氨氮、總氮、CODCr、總磷的濃度變化影響較小，出水的主要污染物可以符合《地表水環境質量標準》(GB3838-2002)表1對應的Ⅲ水類水質指標要求。
3、采用光電互補發電，且以太陽能主，設備在太陽能充足時運行，其他時間不運行，污水儲存于調節池中，有太陽能后再運行，能耗低，單位運行成本比現有技術和設備低一半以上。
4、設備設計時，適當預留用電負荷，當水體中的CODCr、BOD5、總氮或污水流量等負荷變化大時，通過調整用電量，就可以滿足負荷沖擊，保證水質，抗負荷沖擊力強。
5、目前，生物法是污水處理主流工藝。但是，生物法調試速度慢，一個調試周期少則幾周，多則幾個月。此外，生物法不僅要控制加藥量，風量、溫度等，缺點較多。采用本發明的光電互補污水凈化資源化利用系統，只要控制用電量，就可以控制出水水質，且調試時間只要幾個小時，當天調試，當天達標。因此，開關靈活，有水需要處理就開，無水不需要就關。同時，可以根據需要去除污染物的多少，隨時調整電流，開大開小靈活，要去除的污染物多，就開大，要去除的少，就開小，不需要就關，節省成本，反應速度快，操作簡單，易于自動控制。
6、100噸/日一體化的污水處理設備占地約30-50平方米，占地面積僅為傳統工藝的五分之一。
7、本法只有“混凝+催化電解脫氮+還原+反硝化”四個工序，生產工藝流程短，操作控制時只需要控制pH、混凝劑加藥量和電流，控制因素少，操作簡便。
8、與生化法不同，生化法處理污水，由于有厭氧和缺氧工序，調試期長達幾個月，而本移動式一體化催化電解污水處理設備只有混凝、催化電解脫氮、還原和反硝化四個工序，從開機到出水合格的調試時間僅幾個小時，當天開機，當天合格。因此，調試期短。
9、設備是定型設備，在生產車間已生產調試完畢，需要時，只需將現場場地硬化，調運到到現場一周內就可以完成安裝調試。因此，建設速度快。
10、采用本設備對現有污水處理站進行提標改造時，利用現有用地即可，不需新增用地。
11、設備處理污水過程中，產生氧氣，使處理后的再生水溶解氧大幅度增加，溶解氧含量在5mg/L以上。
（發明人：聶曉燕;鐘曉琴;宋娜）
