公布日：2022.10.25
申請日：2022.07.07
分類號：C02F9/14(2006.01)I;C02F3/32(2006.01)I;C02F3/30(2006.01)N;C02F1/00(2006.01)N;C02F101/10(2006.01)N;C02F101/16(2006.01)N
摘要
本發明屬于污水處理技術領域，提供一種庭院景觀生活污水處理系統，包括污水處理塔、假山處理系統及水池生態處理系統；污水處理塔包括第一沉淀池、污水處理池、第二沉淀池以及出水機構；假山處理系統包括山體以及山體生態處理模塊；所述山體內部設有容納腔，所述污水處理塔設置在所述容納腔中；所述水池生態處理系統包括水池以及動植物；所述水池設置在所述山體的底部，且所述水池與所述山體的流水面的排水口連接。本發明將污水處理耦合庭園假山流水設計，在山體的流水面的各梯面上設有水生植物過濾裝置，保持了假山、流水、生態花草等生態庭院景觀，此外在山體的山腳處建設水池，從而實現村鎮、小區等小規模的污水處理與庭院生態景觀相結合。
權利要求書
1.一種庭院景觀生活污水處理系統，其特征在于，包括污水處理塔、假山處理系統以及水池生態處理系統；所述污水處理塔包括第一沉淀池、污水處理池、第二沉淀池以及將經過污水處理塔處理后的水供給至假山處理系統中的出水機構；所述第一沉淀池與污水排放口連接，所述第一沉淀池內設有第一液位傳感器和第二液位傳感器，所述第一液位傳感器和所述第二液位傳感器分別設置在所述第一沉淀池內腔的高液位點和低液位點，所述第一沉淀池上設有第一排污口，所述第一排污口設置在所述第一沉淀池側面底端，所述第一沉淀池與所述污水處理池之間通過第一排水管連接，所述第一排水管上設有第一控制閥；所述污水處理池的出水口與所述第二沉淀池連通設置；所述第二沉淀池的底部設有第二排污口，所述第二沉淀池內設有第三液位傳感器和第四液位傳感器，所述第三液位傳感器和第四液位傳感器分別設置在所述第二沉淀池內腔的高液位點和低液位點；所述出水機構包括出水連接管以及與所述出水連接管連接的出水泵，所述出水連接管的進水端與所述第二沉淀池連接，所述出水連接管的出水端與所述假山處理系統的出水口連接；所述假山處理系統包括山體以及設置在山體上的山體生態處理模塊；所述山體內部設有容納腔，所述污水處理塔設置在所述容納腔中，所述山體的流水面呈階梯式設置；所述山體生態處理模塊包括多個水生植物過濾裝置，多個所述水生植物過濾裝置分別對應設置在所述山體的流水面的每個梯面上；所述假山處理系統的出水口設置在所述山體的流水面的上端；所述水池生態處理系統包括水池以及養殖或種植在水池中的用于凈化污水的動植物；所述水池設置在所述山體的底部，且所述水池與所述山體的流水面的排水口連接；經過所述污水處理塔處理后的污水從所述出水口流出，并從上往下依次流過所述山體的各梯面上的水生植物過濾裝置，最終排流至所述水池中。
2.根據權利要求1所述的庭院景觀生活污水處理系統，其特征在于，所述第一沉淀池、所述污水處理模組以及所述第二沉淀池從上往下依次設置。
3.根據權利要求1所述的庭院景觀生活污水處理系統，其特征在于，所述第一沉淀池的底部?jī)A斜設置；所述第一排污口與所述第一沉淀池的底部較低端對應設置，所述第二液位傳感器設置在所述第一沉淀池的底部較高端對應處。
4.根據權利要求2所述的庭院景觀生活污水處理系統，其特征在于，所述污水處理池包括厭氧池、缺氧池和好氧池，所述厭氧池、所述缺氧池和所述好氧池從上往下依次設置，所述厭氧池、所述缺氧池和所述好氧池內均設有為微生物提供附著載體的仿生植物構造層；所述第一排水管與所述厭氧池連接；所述厭氧池與所述缺氧池之間通過第二排水管連通，所述缺氧池與所述好氧池之間通過第三排水管連通，所述好氧池的底部設有排水端口，所述排水端口與所述第二沉淀池連通設置。
5.根據權利要求4所述的庭院景觀生活污水處理系統，其特征在于，所述第一排水管的出水端與所述厭氧池的低液位點連接，所述第二排水管的進水端與所述厭氧池的高液位點連接，所述第二排水管的出水端與所述缺氧池的低液位點連接，所述第三排水管的進水端與所述缺氧池的高液位點連接。
6.根據權利要求5所述的庭院景觀生活污水處理系統，其特征在于，所述好氧池內設有多個分隔板，多個所述分隔板沿橫向方向排列設置，并將所述好氧池的內腔分為多個跌水空間，每個跌水空間中均設有所述仿生植物構造層；所述第三排水管的出水端與一側的跌水空間連接，所述排數端口與另一側的跌水空間連接。
7.根據權利要求1所述的庭院景觀生活污水處理系統，其特征在于，所述第二沉淀池的底部從上往下逐漸收縮，且呈錐形設置；所述第二排污口設置在第二沉淀池的底部收口處。
8.根據權利要求1所述的庭院景觀生活污水處理系統，其特征在于，所述水生植物過濾裝置包括框體、過濾結構以及種植在過濾結構上的水生植物；所述框體內設有間隔板，所述間隔板將所述框體分隔為進水腔和過濾腔，所述進水腔位于所述山體的梯面的內側，所述過濾腔位于所述山體的底面的外側；所述框體的外側比所述框體的內側以及所述間隔板低；所述間隔板的底部設有連通所述進水腔和過濾腔的通水口，所述過濾結構設置在所述過濾腔中。
9.根據權利要求8所述的庭院景觀生活污水處理系統，其特征在于，所述過濾結構包括礫石填料床、粗砂填料床以及細砂填料床，所述礫石填料床、粗砂填料床以及細砂填料床從上往下依次鋪設在所述過濾腔中。
10.根據權利要求1所述的庭院景觀生活污水處理系統，其特征在于，養殖或種植在水池中的用于凈化污水的動植物，包括挺水植物、浮游植物、沉水植物以及魚蝦類動物。
發明內容
為了克服現有技術的上述缺點，本發明的目的是提供一種庭院景觀生活污水處理系統，該污水處理系統尤其適用于村鎮、小區等小規模的生活污水處理和再利用，并且與庭院景觀耦合設計，符合居民建筑景觀要求。
本發明解決其技術問題所采用的技術方案是：

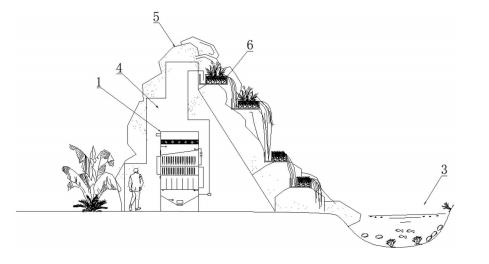

一種庭院景觀生活污水處理系統，包括污水處理塔、假山處理系統以及水池生態處理系統；
所述污水處理塔包括第一沉淀池、污水處理池、第二沉淀池以及將經過污水處理塔處理后的水供給至假山處理系統中的出水機構；所述第一沉淀池與污水排放口連接，所述第一沉淀池內設有第一液位傳感器和第二液位傳感器，所述第一液位傳感器和所述第二液位傳感器分別設置在所述第一沉淀池內腔的高液位點和低液位點，所述第一沉淀池上設有第一排污口，所述第一排污口設置在所述第一沉淀池側面底端，所述第一沉淀池與所述污水處理池之間通過第一排水管連接，所述第一排水管上設有第一控制閥；所述污水處理池的出水口與所述第二沉淀池連通設置；所述第二沉淀池的底部設有第二排污口，所述第二沉淀池內設有第三液位傳感器和第四液位傳感器，所述第三液位傳感器和第四液位傳感器分別設置在所述第二沉淀池內腔的高液位點和低液位點；所述出水機構包括出水連接管以及與所述出水連接管連接的出水泵，所述出水連接管的進水端與所述第二沉淀池連接，所述出水連接管的出水端與所述假山處理系統的出水口連接；
所述假山處理系統包括山體以及設置在山體上的山體生態處理模塊；所述山體內部設有容納腔，所述污水處理塔設置在所述容納腔中，所述山體的流水面呈階梯式設置；所述山體生態處理模塊包括多個水生植物過濾裝置，多個所述水生植物過濾裝置分別對應設置在所述山體的流水面的每個梯面上；所述假山處理系統的出水口設置在所述山體的流水面的上端；
所述水池生態處理系統包括水池以及養殖或種植在水池中的用于凈化污水的動植物；所述水池設置在所述山體的底部，且所述水池與所述山體的流水面的排水口連接；經過所述污水處理塔處理后的污水從所述出水口流出，并從上往下依次流過所述山體的各梯面上的水生植物過濾裝置，最終排流至所述水池中。
作為優選，所述第一沉淀池、所述污水處理模組以及所述第二沉淀池從上往下依次設置。
作為優選，所述第一沉淀池的底部?jī)A斜設置；所述第一排污口與所述第一沉淀池的底部較低端對應設置，所述第二液位傳感器設置在所述第一沉淀池的底部較高端對應處。
作為優選，所述污水處理池包括厭氧池、缺氧池和好氧池，所述厭氧池、所述缺氧池和所述好氧池從上往下依次設置，所述厭氧池、所述缺氧池和所述好氧池內均設有為微生物提供附著載體的仿生植物構造層；所述第一排水管與所述厭氧池連接；所述厭氧池與所述缺氧池之間通過第二排水管連通，所述缺氧池與所述好氧池之間通過第三排水管連通，所述好氧池的底部設有排水端口，所述排水端口與所述第二沉淀池連通設置。
作為優選，所述第一排水管的出水端與所述厭氧池的低液位點連接，所述第二排水管的進水端與所述厭氧池的高液位點連接，所述第二排水管的出水端與所述缺氧池的低液位點連接，所述第三排水管的進水端與所述缺氧池的高液位點連接。
作為優選，所述好氧池內設有多個分隔板，多個所述分隔板沿橫向方向排列設置，并將所述好氧池的內腔分為多個跌水空間，每個跌水空間中均設有所述仿生植物構造層；所述第三排水管的出水端與一側的跌水空間連接，所述排數端口與另一側的跌水空間連接。
作為優選，所述第二沉淀池的底部從上往下逐漸收縮，且呈錐形設置；所述第二排污口設置在第二沉淀池的底部收口處。
作為優選，所述水生植物過濾裝置包括框體、過濾結構以及種植在過濾結構上的水生植物；所述框體內設有間隔板，所述間隔板將所述框體分隔為進水腔和過濾腔，所述進水腔位于所述山體的梯面的內側，所述過濾腔位于所述山體的底面的外側；所述框體的外側比所述框體的內側以及所述間隔板低；所述間隔板的底部設有連通所述進水腔和過濾腔的通水口，所述過濾結構設置在所述過濾腔中。
作為優選，所述過濾結構包括礫石填料床、粗砂填料床以及細砂填料床，所述礫石填料床、粗砂填料床以及細砂填料床從上往下依次鋪設在所述過濾腔中。
作為優選，養殖或種植在水池中的用于凈化污水的動植物，包括挺水植物、浮游植物、沉水植物以及魚蝦類動物。
與現有技術相比，本發明的有益效果是：
1、本發明將污水處理耦合庭園假山流水設計，將污水處理塔隱藏于假山處理系統的山體中，并且在山體的流水面的各梯面上設有水生植物過濾裝置，保持了假山、流水、生態花草等生態庭院景觀，此外在山體的山腳處建設水池，從而實現村鎮、小區等小規模的污水處理與庭院生態景觀相結合。
2、本發明通過污水處理塔對污水進行處理后，再經過假山處理系統上的多個水生植物過濾裝置的過濾凈化，最后還有水池生態處理系統的生態化處理，有機污染物質及氮、磷等營養元素得到最大去除，從而使污水能夠?qū)崿F(xiàn)達標排放，保護了周?chē)h(huán)境。
（發明人：羅木華;何永強;鐘羽花;方文亮;鄭明琴;梁許先;王自生;冼敏儀;朱艷靈;尹成群;劉柳歡;何慧晶;謝向群）
