公布日：2022.10.25

申請日：2022.09.26

分類號：B01D21/24(2006.01)I

摘要

本發明提供一種廢水池污泥處理箱及其污泥處理裝置，包括架設在污水池上方的軌道桿，所述污水池一側設置有沿軌道桿運動的軌道塊，所述處理箱內部開設有用于對污泥進行攪拌的攪拌腔，所述處理箱內部開設有儲水腔，所述攪拌腔內部攪拌稀釋后的污泥在泵機的作用通過排污道被抽出，所述處理箱內部設置有保證排污道通暢的疏通裝置，所述處理箱上方固定設置有充氣箱，所述處理箱內部設置有和污水池底部活動接觸的蓋板。本發明的在使用的過程中，使得污泥進入到一個密閉環境中，在擠壓攪拌的同時間斷的加水，并控制加水量，使得污泥稀釋成便于抽取的狀態，在擠壓攪拌的同時向集氣腔充氣，當排污道堵塞時，通過集氣腔內部的高壓氣體將堵塞出沖開。

權利要求書

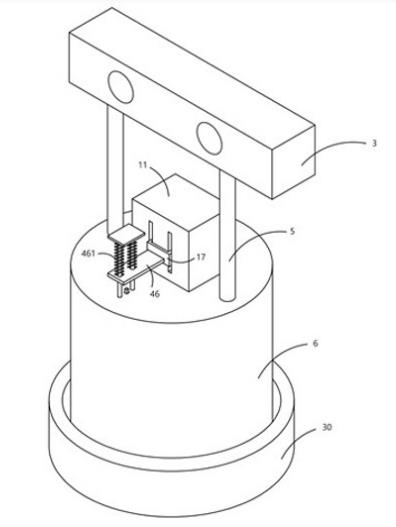

1.一種廢水池污泥處理箱，包括架設在污水池（1）上方的軌道桿（2），其特征在于：所述污水池（1）一側設置有沿軌道桿（2）運動的軌道塊（3），所述軌道塊（3）由電動推桿（4）驅動運動；所述軌道塊（3）通過第一伸縮桿（5）和處理箱（6）固定連接，當所述軌道塊（3）運動至污水池（1）上方時，通過所述第一伸縮桿（5）驅動處理箱（6）壓向污水池（1）底部的污泥；所述處理箱（6）內部開設有用于對污泥進行攪拌的攪拌腔（7），所述處理箱（6）下壓至污水池（1）底部的過程中，所述污水池（1）底部的污泥進入到攪拌腔（7）內部，所述處理箱（6）內部開設有用于將攪拌腔（7）內部的污泥進行稀釋的儲水腔（8），所述儲水腔（8）和攪拌腔（7）之間通過水道（9）連通，所述水道（9）由閥門裝置活動擋住，所述攪拌腔（7）內部攪拌稀釋后的污泥在泵機的作用通過排污道（10）被抽出，所述處理箱（6）內部設置有保證排污道（10）通暢的疏通裝置，所述排污道（10）靠近攪拌腔（7）的一端通過軟管（101）和攪拌腔（7）內部連通。

2.根據權利要求1所述的一種廢水池污泥處理箱，其特征在于：所述處理箱（6）上方固定設置有充氣箱（11），所述充氣箱（11）內部設置有由第二伸縮桿（12）驅動往復運動的活塞板（13），所述充氣箱（11）側壁分別開設有進氣道（14）和出氣道（15），所述進氣道（14）內部設置有第一單向閥（16），所述出氣道（15）由設置在充氣箱（11）外壁上的擋板（17）活動擋住，所述擋板（17）由驅動裝置驅動運動，所述活塞板（13）固定連接有活動伸入攪拌腔（7）內部的齒板（18），所述齒板（18）位于攪拌腔（7）內部的一端固定連接有用于擠壓污泥的擠壓板（19），所述攪拌腔（7）內部固定設置有用于將污泥攪拌均勻的攪拌箱（20），所述攪拌箱（20）內部轉動設置有和齒板（18）嚙合的齒輪（21），所述齒輪（21）固定連接有活動伸出攪拌箱（20）的轉桿（22），所述轉桿（22）位于攪拌腔（7）內部的一端固定連接有若干攪拌塊（23）。

3.根據權利要求1所述的一種廢水池污泥處理箱，其特征在于：所述處理箱（6）底部固定連接有密封板（24），所述密封板（24）呈環形，所述密封板（24）內部開設有通水腔（25），所述通水腔（25）和儲水腔（8）之間通過進水道（251）連通，所述通水腔（25）通過出水道（252）和外部連通，所述通水腔（25）內部設置有活動擋住出水道（252）的擋水板（26），所述擋水板（26）和通水腔（25）內壁固定連接有第一彈性塊（261），所述擋水板（26）固定連接有活動伸出密封板（24）的擠壓桿（27），所述處理箱（6）底部開設有伸縮槽（28），所述伸縮槽（28）內部設置有活動伸出的圍板（29），所述圍板（29）和伸縮槽（28）內壁固定連接有第二彈性塊（291），所述處理箱（6）內部設置有和污水池（1）底部活動接觸的蓋板（30），所述蓋板（30）和圍板（29）遠離伸縮槽（28）的一端固定連接，所述蓋板（30）板身上開設有通孔（31），所述處理箱（6）下壓的過程中，污泥通過通孔（31）進入到攪拌腔（7）內部，所述蓋板（30）底部固定設置有和污水池（1）底部活動接觸的橡膠圈（301），所述蓋板（30）板身上開設有供密封板（24）活動伸入的環形槽（32）。

4.根據權利要求2所述的一種廢水池污泥處理箱，其特征在于：所述閥門裝置包括開設在處理箱（6）內部的閥門腔（33），所述閥門腔（33）內部設置有活動擋住水道（9）的閥門板（34），所述閥門板（34）和閥門腔（33）內壁固定連接有第三彈性塊（341），所述閥門板（34）和閥門腔（33）內壁形成密閉空間，所述處理箱（6）內部開設有液壓油腔（35），所述液壓油腔（35）通過第一流道（36）和閥門腔（33）連通，所述第一流道（36）由控制裝置控制通斷，所述液壓油腔（35）內部活動設置有斜塊（37），所述斜塊（37）和液壓油腔（35）內壁固定連接有第四彈性塊（371），所述斜塊（37）和液壓油腔（35）內壁形成密閉空間，所述液壓油腔（35）內部設置有和斜塊（37）活動接觸的驅動板（38），所述驅動板（38）一端活動伸入到充氣箱（11）內部和活塞板（13）活動接觸，且驅動板（38）和充氣箱（11）內壁固定連接有第五彈性塊（381）。

5.根據權利要求2所述的一種廢水池污泥處理箱，其特征在于：所述疏通裝置包括開設在處理箱（6）內部的集氣腔（39），所述集氣腔（39）和充氣箱（11）通過第二氣道（40）連通，所述第二氣道（40）內部設置有第二單向閥（41），所述集氣腔（39）內部活動設置有密閉板（42），所述密閉板（42）和集氣腔（39）內壁固定連接有第一彈簧（421），所述密閉板（42）固定連接有活動伸出處理箱（6）的頂桿（43），所述集氣腔（39）通兩個第三氣道（44）和排污道（10）分別連通，兩個所述第三氣道（44）由擋氣裝置活動擋住。

6.根據權利要求5所述的一種廢水池污泥處理箱，其特征在于：所述驅動裝置包括固定設置在處理箱（6）上方的固定架（45），所述固定架（45）活動套設有移動板（46），所述移動板（46）和擋板（17）固定連接，所述移動板（46）和頂桿（43）活動接觸，所述移動板（46）和固定架（45）之間固定連接有第二彈簧（461）。

7.根據權利要求4所述的一種廢水池污泥處理箱，其特征在于：所述控制裝置包括固定設置在攪拌腔（7）內部的豎桿（47），所述豎桿（47）套設有浮塊（48），所述浮塊（48）固定連接有活動伸入第一流道（36）的隔板（49），所述隔板（49）伸入第一流道（36）的板身部分開設有透氣孔（491），所述透氣孔（491）內部設置有第三單向閥（50）。

8.根據權利要求5所述的一種廢水池污泥處理箱，其特征在于：所述擋氣裝置包括開設在處理箱（6）內部的擋氣腔（51），所述擋氣腔（51）內部設置有活動擋住第三氣道（44）的擋氣板（52），所述擋氣板（52）和擋氣腔（51）內壁固定連接有第六彈性塊（521），所述擋氣板（52）由分隔裝置驅動退出第三氣道（44）。

9.根據權利要求8所述的一種廢水池污泥處理箱，其特征在于：所述分隔裝置包括開設在處理箱（6）內部的分隔腔（53），所述分隔腔（53）內部固定設置有由外部繼電器控制通電的電磁鐵（54），所述分隔腔（53）內設置有活動伸入排污道（10）內部的磁隔板（55），所述磁隔板（55）和分隔腔（53）內壁固定連接有第七彈性塊（551），所述磁隔板（55）和擋氣板（52）之間通過拉繩（56）固定連接。

10.一種污泥處理裝置，包括污泥處理裝置主體，其特征在于：還包括上述權利要求1-9任意一項所述的一種廢水池污泥處理箱。

發明內容

本發明的目的在于提供一種廢水池污泥處理箱及其污泥處理裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種廢水池污泥處理箱，包括架設在污水池上方的軌道桿，所述污水池一側設置有沿軌道桿運動的軌道塊，所述軌道塊由電動推桿驅動運動；所述軌道塊通過第一伸縮桿和處理箱固定連接，當所述軌道塊運動至污水池上方時，通過所述第一伸縮桿驅動處理箱壓向污水池底部的污泥；所述處理箱內部開設有用于對污泥進行攪拌的攪拌腔，所述處理箱下壓至污水池底部的過程中，所述污水池底部的污泥進入到攪拌腔內部，所述處理箱內部開設有用于將攪拌腔內部的污泥進行稀釋的儲水腔，所述儲水腔和攪拌腔之間通過水道連通，所述水道由閥門裝置活動擋住，所述攪拌腔內部攪拌稀釋后的污泥在泵機的作用通過排污道被抽出，所述處理箱內部設置有保證排污道通暢的疏通裝置，所述排污道靠近攪拌腔的一端通過軟管和攪拌腔內部連通。

優選的，所述處理箱上方固定設置有充氣箱，所述充氣箱內部設置有由第二伸縮桿驅動往復運動的活塞板，所述充氣箱側壁分別開設有進氣道和出氣道，所述進氣道內部設置有第一單向閥，所述出氣道由設置在充氣箱外壁上的擋板活動擋住，所述擋板由驅動裝置驅動運動，所述活塞板固定連接有活動伸入攪拌腔內部的齒板，所述齒板位于攪拌腔內部的一端固定連接有用于擠壓污泥的擠壓板，所述攪拌腔內部固定設置有用于將污泥攪拌均勻的攪拌箱，所述攪拌箱內部轉動設置有和齒板嚙合的齒輪，所述齒輪固定連接有活動伸出攪拌箱的轉桿，所述轉桿位于攪拌腔內部的一端固定連接有若干攪拌塊。

優選的，所述處理箱底部固定連接有密封板，所述密封板呈環形，所述密封板內部開設有通水腔，所述通水腔和儲水腔之間通過進水道連通，所述通水腔通過出水道和外部連通，所述通水腔內部設置有活動擋住出水道的擋水板，所述擋水板和通水腔內壁固定連接有第一彈性塊，所述擋水板固定連接有活動伸出密封板的擠壓桿，所述處理箱底部開設有伸縮槽，所述伸縮槽內部設置有活動伸出的圍板，所述圍板和伸縮槽內壁固定連接有第二彈性塊，所述處理箱內部設置有和污水池底部活動接觸的蓋板，所述蓋板和圍板遠離伸縮槽的一端固定連接，所述蓋板板身上開設有通孔，所述處理箱下壓的過程中，污泥通過通孔進入到攪拌腔內部，所述蓋板底部固定設置有和污水池底部活動接觸的橡膠圈，所述蓋板板身上開設有供密封板活動伸入的環形槽。

優選的，所述閥門裝置包括開設在處理箱內部的閥門腔，所述閥門腔內部設置有活動擋住水道的閥門板，所述閥門板和閥門腔內壁固定連接有第三彈性塊，所述閥門板和閥門腔內壁形成密閉空間，所述處理箱內部開設有液壓油腔，所述液壓油腔通過第一流道和閥門腔連通，所述第一流道由控制裝置控制通斷，所述液壓油腔內部活動設置有斜塊，所述斜塊和液壓油腔內壁固定連接有第四彈性塊，所述斜塊和液壓油腔內壁形成密閉空間，所述液壓油腔內部設置有和斜塊活動接觸的驅動板，所述驅動板一端活動伸入到充氣箱內部和活塞板活動接觸，且驅動板和充氣箱內壁固定連接有第五彈性塊。

優選的，所述疏通裝置包括開設在處理箱內部的集氣腔，所述集氣腔和充氣箱通過第二氣道連通，所述第二氣道內部設置有第二單向閥，所述集氣腔內部活動設置有密閉板，所述密閉板和集氣腔內壁固定連接有第一彈簧，所述密閉板固定連接有活動伸出處理箱的頂桿，所述集氣腔通兩個第三氣道和排污道分別連通，兩個所述第三氣道由擋氣裝置活動擋住。

優選的，所述驅動裝置包括固定設置在處理箱上方的固定架，所述固定架活動套設有移動板，所述移動板和擋板固定連接，所述移動板和頂桿活動接觸，所述移動板和固定架之間固定連接有第二彈簧。

優選的，所述控制裝置包括固定設置在攪拌腔內部的豎桿，所述豎桿套設有浮塊，所述浮塊固定連接有活動伸入第一流道的隔板，所述隔板伸入第一流道的板身部分開設有透氣孔，所述透氣孔內部設置有第三單向閥。

優選的，所述擋氣裝置包括開設在處理箱內部的擋氣腔，所述擋氣腔內部設置有活動擋住第三氣道的擋氣板，所述擋氣板和擋氣腔內壁固定連接有第六彈性塊，所述擋氣板由分隔裝置驅動退出第三氣道。

優選的，所述分隔裝置包括開設在處理箱內部的分隔腔，所述分隔腔內部固定設置有由外部繼電器控制通電的電磁鐵，所述分隔腔內設置有活動伸入排污道內部的磁隔板，所述磁隔板和分隔腔內壁固定連接有第七彈性塊，所述磁隔板和擋氣板之間通過拉繩固定連接。

一種污泥處理裝置，包括污泥處理裝置主體，還包括上述所述的一種廢水池污泥處理箱。

與現有技術相比，本發明的有益效果是：

1.通過蓋板的設置，處理箱下壓進入到污水池底部時，污泥進入到攪拌腔內部，通過蓋板、圍板以及密封板的設置，在后續用水對污泥進行稀釋時，保證了攪拌腔和通孔形成的腔體的密閉性；

2.密封板伸入到環形槽內部的過程中，通過通水腔和擋水板的設置，使得下壓的過程中儲水腔內部的水一部分進入到環形槽內部，下壓完成后，停止向環形槽內部注水，進一步保證了攪拌腔和通孔形成的腔體的密閉性；

3.通過齒板、攪拌箱以及擠壓板的設置，使得攪拌腔和通孔形成的密閉腔體內部的污泥不斷地被擠壓攪拌，使得結塊的污泥被攪拌碎，使得污泥分布更加的均勻，方便后續將污泥抽出；

4.通過儲水腔和閥門裝置的設置，使得攪拌腔內部擠壓攪拌污泥的同時，間斷的向攪拌腔內部加水，使得對污泥進行稀釋，進一步方便擠壓攪拌和后續將污泥抽出，同時通過控制裝置的設置，使得當注水量達到一定底部時，閥門裝置始終保持擋住水道的狀態，保證污泥中的含水量不會過高；

5.在第二伸縮桿驅動活塞板帶動齒板對攪拌腔內部的污泥進行攪拌的過程中，不斷地向集氣腔內部進行充氣，在后續抽取污泥的過程中，當排污道被堵住時，將集氣腔內部的氣體釋放，利用氣壓將堵塞處沖開；

6.在頂桿和驅動裝置的配合下，使得當集氣腔內部的氣體充滿時，使得充氣箱上的出氣孔打開，保證后續充氣箱的正常工作。

本發明的在使用的過程中，將污水池中的污水抽出，沉淀的污泥留存在污水池底部，此時打開電動推桿驅動軌道塊帶動處理箱運動到污水池上方，此時打開第一伸縮桿，第一伸縮桿驅動處理箱下壓到污水池底部，下壓的過程中，先是蓋板帶動橡膠塊擠壓污泥和污水池底部接觸，同時污泥通過通孔進入到攪拌腔內部，當蓋板和污水池底擠壓時，此時圍板開始縮回到伸縮槽內部，在此過程中，處理箱向蓋板靠近并緊貼，同時密封板伸入環形槽內部，通過通水腔和擋水板的設置，使得儲水腔內部的水一部分進入到環形槽內部，進一步保證處理箱和蓋板貼合處的密閉性，此時通孔和攪拌腔內部形成密閉空間，并存有大量的淤泥，此時打開第二伸縮桿，第二伸縮桿驅動活塞板帶動齒板做往復運動，驅動擠壓板和攪拌腔內部結構，不斷地對污泥進行擠壓攪拌，同時間斷的向攪拌腔內部加水，對污泥進行稀釋，方便后續將污泥抽出，在控制裝置的配合下，使得加水量達到一定程度時，保證閥門裝置處于關閉的狀態，保證不會加水過量，污泥攪拌擠壓一段時間后，打開泵機，通過軟管和排污道將攪拌腔內部的污泥抽出，活塞板往復運動的過程中不斷的為集氣腔內部充氣，當排污道發生堵塞時，在擋氣裝置和分隔裝置的配合下使得，集氣腔內部的高壓氣體進入到排污道內部將堵塞處沖開。

（發明人：蔡奇林）
