公布日：2022.09.02
申請日：2022.06.28
分類號：C02F9/14(2006.01)I;C02F3/00(2006.01)I;C02F3/30(2006.01)I;C02F3/34(2006.01)I
摘要
本發明公開了一種一體化污水處理系統。本發明中，采用氣提的方式進行污泥回流和硝化液回流，動力設備只有一臺進水泵和風機(氣泵)，降低了設備的運行能耗，同時還減少設備的故障點，通過選型對比可以得出氣提回流比離心泵回流節能36.5％以上。3)優化反應器結構，采用環形布水的方式使水流呈紊流狀態，泥水充分混合，減少死角和短流現象，克服了反應器布水不均的技術問題，提高了設備的使用效率。4)采用分段進水的方式提高總磷、總氮的去除效果。5)用沉淀與軟性固定填料過濾相結合工藝，確保出水SS值穩定在10mg/L以下�？赏ㄟ^手機APP、互聯網實現遠程實時監控、數據傳輸、設備異常報警和遠程調試及維護等功能，提高了運營管理效率。
權利要求書
1.一種一體化污水處理系統，其特征在于：所述一體化污水處理系統包:預脫硝池、厭氧池、缺氧池和好氧池、剩余污泥回流系統和硝化液回流系統所述一體化污水處理系統運行時包括以下步驟：S1：剩余污泥回流至預脫硝區，在缺氧條件下充分去除回流污泥中的硝酸鹽氮后進入?yún)捬醭兀籗2：采用氣提回流技術替代污泥回流泵和硝化液回流泵；S3：結合生物量遞增海綿填料上的硝化菌的大量增殖，使好氧區的硝化速率大幅提高，縮短了好氧區的水力停留時間；S4：在預脫硝區與厭氧區增設分段進水工藝；S5：采用沉淀與軟性固定填料過濾相結合工藝；S6：優化反應器結構，采用環形布水的方式使水流呈紊流狀態，泥水充分混合；S7：優化反應器結構，采用環形布水的方式使水流呈紊流狀態，泥水充分混合；S8：采用智能網絡控制中心技術。
2.如權利要求1所述的一種一體化污水處理系統，其特征在于：所述步驟S1中，將活性污泥法和生物膜法相結合，進行高效生物脫氮除磷。
3.如權利要求1所述的一種一體化污水處理系統，其特征在于：所述步驟S5中，確保出水SS值穩定小于10mg/L。
4.如權利要求1所述的一種一體化污水處理系統，其特征在于：所述步驟S8中，通過手機APP、互聯網實現遠程實時監控、數據傳輸、設備異常報警和遠程調試及維護。
發明內容
本發明的目的在于：為了解決上述提出的問題，提供一種一體化污水處理系統。
本發明采用的技術方案如下：一種一體化污水處理系統，所述一體化污水處理系統包:預脫硝池、厭氧池、缺氧池和好氧池、剩余污泥回流系統和硝化液回流系統
所述一體化污水處理系統運行時包括以下步驟：
S1：剩余污泥回流至預脫硝區，在缺氧條件下充分去除回流污泥中的硝酸鹽氮后進入?yún)捬醭兀?/p>
S2：采用氣提回流技術替代污泥回流泵和硝化液回流泵；
S3：結合生物量遞增海綿填料上的硝化菌的大量增殖，使好氧區的硝化速率大幅提高，縮短了好氧區的水力停留時間；
S4：在預脫硝區與厭氧區增設分段進水工藝；
S5：采用沉淀與軟性固定填料過濾相結合工藝；
S6：優化反應器結構，采用環形布水的方式使水流呈紊流狀態，泥水充分混合；
S7：優化反應器結構，采用環形布水的方式使水流呈紊流狀態，泥水充分混合；
S8：采用智能網絡控制中心技術。
在一優選的實施方式中，所述步驟S1中，將活性污泥法和生物膜法相結合，進行高效生物脫氮除磷。
在一優選的實施方式中，所述步驟S5中，確保出水SS值穩定小于10mg/L。
在一優選的實施方式中，所述步驟S8中，通過手機APP、互聯網實現遠程實時監控、數據傳輸、設備異常報警和遠程調試及維護。
綜上所述，由于采用了上述技術方案，本發明的有益效果是：

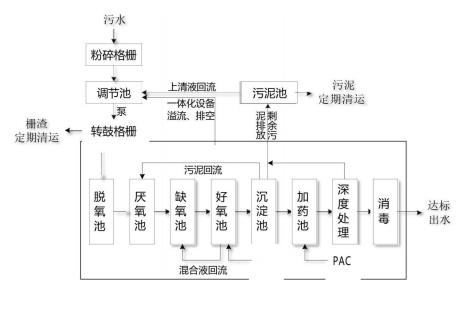

1、本發明中，A3O+IFAS污水生化處理工藝是對傳統AAO工藝的全面提升，優化設置功能明晰的脫氧區、厭氧區、缺氧區和好氧區，增設前端脫氧區，去除回流混合液中攜帶的溶解氧和硝態鹽氮，確保后續厭氧池中厭氧聚磷菌的優良環境，提高反應系統的生物處理能效，強化了脫氮除磷的效果。
2、本發明中，采用氣提的方式進行污泥回流和硝化液回流，動力設備只有一臺進水泵和風機(氣泵)，降低了設備的運行能耗，同時還減少設備的故障點，通過選型對比可以得出氣提回流比離心泵回流節能36.5％以上。3)優化反應器結構，采用環形布水的方式使水流呈紊流狀態，泥水充分混合，減少死角和短流現象，克服了反應器布水不均的技術問題，提高了設備的使用效率。4)采用分段進水的方式提高總磷、總氮的去除效果。5)用沉淀與軟性固定填料過濾相結合工藝，確保出水SS值穩定在10mg/L以下。6)采用智能網絡控制中心技術，可通過手機APP、互聯網實現遠程實時監控、數據傳輸、設備異常報警和遠程調試及維護等功能，提高了運營管理效率。
（發明人：王軍;鄒獻余;韓洪彬;汪流;楊彬;高嶺）
