公布日：2022.11.01
申請日：2022.07.26
分類號：B01D29/03(2006.01)I;B01D29/56(2006.01)I
摘要
本發明公開了一種硫酸新霉素制藥廢水的處理工藝，該工藝所采用的設備包括主殼體，所述主殼體的一側通過焊接貫通連接有廢液管，所述主殼體的內壁通過焊接固定有固定支架，所述固定支架的一側通過軸承活動連接有中軸，所述中軸的外壁通過過盈配合連接有中間輪，所述中間輪的一側通過焊接固定有旋轉軸，所述旋轉軸的外部轉動套接有卡爪，所述中軸的外部通過軸承轉動套接有內棘輪，所述卡爪與內棘輪相互嚙合連接，所述內棘輪的一側通過焊接固定有刻度盤，所述主殼體的頂部開設有觀察孔，且刻度盤的頂部延伸出觀察孔的外部，所述中軸的一端通過焊接固定有阻擋板，該裝置解決了當前實用性差的問題。
權利要求書

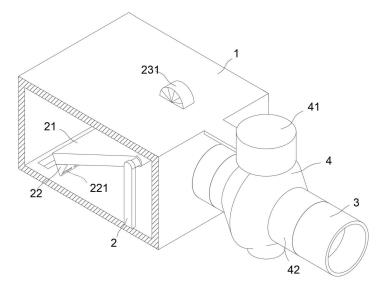

1.一種硫酸新霉素制藥廢水的處理工藝，該工藝所采用的設備包括主殼體（1），其特征在于：所述主殼體（1）的一側通過焊接貫通連接有廢液管（3），所述主殼體（1）的內壁通過焊接固定有固定支架（2），所述固定支架（2）的一側通過軸承活動連接有中軸（24），所述中軸（24）的外壁通過過盈配合連接有中間輪（26），所述中間輪（26）的一側通過焊接固定有旋轉軸（251），所述旋轉軸（251）的外部轉動套接有卡爪（25），所述卡爪（25）與中間輪（26）之間連接有扭簧（252）；所述中軸（24）的外部通過軸承轉動套接有內棘輪（23），所述卡爪（25）與內棘輪（23）相互嚙合連接，所述內棘輪（23）的一側通過焊接固定有刻度盤（23），所述主殼體（1）的頂部開設有觀察孔，且刻度盤（23）的頂部延伸出觀察孔的外部；所述中軸（24）的一端通過焊接固定有阻擋板（21），所述阻擋板（21）的底部通過粘接連接有三角卡塊（22），所述三角卡塊（22）的側壁均勻開設有溶液滲透孔（221）。
2.根據權利要求1所述的一種硫酸新霉素制藥廢水的處理工藝，其特征在于：所述主殼體（1）的底部開設有泄露孔（12），所述泄露孔（12）的側壁活動鉸接有阻隔擋板（121），所述主殼體（1）的一側安裝有細網篩（11）。
3.根據權利要求2所述的一種硫酸新霉素制藥廢水的處理工藝，其特征在于：所述廢液管（3）中間斷開，且斷開位置設置有擴張部（4），所述擴張部（4）的兩側對應通過焊接固定有旁側管（42），所述旁側管（42）的一端與廢液管（3）為配合結構，所述擴張部（4）的頂部安裝有電機（41），所述電機（41）通過焊接固定在主殼體（1）的一側。
4.根據權利要求3所述的一種硫酸新霉素制藥廢水的處理工藝，其特征在于：所述廢液管（3）的一端滑動安裝有弧形伸縮頭（31），所述弧形伸縮頭（31）與廢液管（3）的內壁之間連接有彈簧二（32），所述弧形伸縮頭（31）的內壁滑動安裝有阻擋帽（311），所述阻擋帽（311）與弧形伸縮頭（31）的內壁之間安裝有彈簧一（312）。
5.根據權利要求4所述的一種硫酸新霉素制藥廢水的處理工藝，其特征在于：所述弧形伸縮頭（31）的內壁對應開設有液流通道（313），所述彈簧一（312）處于收縮狀態時，阻擋帽（311）與液流通道（313）之間存在空隙，所述彈簧一（312）處于擴張狀態時，阻擋帽（311）與液流通道（313）相互密合，所述弧形伸縮頭（31）的兩側通過焊接固定有限位塊（314），所述限位塊（314）與廢液管（3）的側壁滑動接觸。
6.根據權利要求5所述的一種硫酸新霉素制藥廢水的處理工藝，其特征在于：所述旁側管（42）的內壁通過焊接固定有粗網篩（421），所述粗網篩（421）的一側安裝有尖頭頂塊（422），所述尖頭頂塊（422）與阻擋帽（311）相接觸。
7.根據權利要求6所述的一種硫酸新霉素制藥廢水的處理工藝，其特征在于：包括以下具體步驟：S1、當廢水流通時，廢水經過廢液管（3）來到擴張部（4）中，塊狀的葡萄糖結晶會被粗網篩（421）攔截，并在旁側管（42）中堆積；S2、細小顆粒的硫酸新霉素粉末會在三角卡塊（22）前被攔截下來，水流從溶液滲透孔（221）中滲透過去；S3、當硫酸新霉素粉末積攢到一定程度時，堆積的硫酸新霉素粉末會阻礙水流經過溶液滲透孔（221），直到水流壓力過大將阻擋板（21）向上頂開，此時大量硫酸新霉素粉末從泄露孔（12）內通過，完成收集；S4、隨著中軸（24）的轉動，卡爪（25）驅動內棘輪（23）轉動一定角度，使得刻度盤（23）轉動相應的刻度，直觀反應硫酸新霉素粉末收集的次數；S5、在葡萄糖結晶積攢到一定程度時，驅動電機（41）運轉，使得旁側管（42）旋轉180度后接通，此時按照同樣的方法收集葡萄糖結晶，將阻擋板（21）上挑并且將阻隔擋板（121）打開，使得葡萄糖結晶進入主殼體（1）后從泄露孔（12）中流下實現分別回收。
發明內容
本發明的目的在于針對現有的集材裝置一種硫酸新霉素制藥廢水的處理工藝，以解決上述背景技術中提出的問題。
為了解決上述技術問題，本發明提供如下技術方案：一種硫酸新霉素制藥廢水的處理工藝，該工藝所采用的設備包括主殼體，所述主殼體的一側通過焊接貫通連接有廢液管，所述主殼體的內壁通過焊接固定有固定支架，所述固定支架的一側通過軸承活動連接有中軸，所述中軸的外壁通過過盈配合連接有中間輪，所述中間輪的一側通過焊接固定有旋轉軸，所述旋轉軸的外部轉動套接有卡爪，所述卡爪與中間輪之間連接有扭簧。
本發明進一步說明，所述中軸的外部通過軸承轉動套接有內棘輪，所述卡爪與內棘輪相互嚙合連接，所述內棘輪的一側通過焊接固定有刻度盤，所述主殼體的頂部開設有觀察孔，且刻度盤的頂部延伸出觀察孔的外部。
本發明進一步說明，所述中軸的一端通過焊接固定有阻擋板，所述阻擋板的底部通過粘接連接有三角卡塊，所述三角卡塊的側壁均勻開設有溶液滲透孔。
本發明進一步說明，所述主殼體的底部開設有泄露孔，所述泄露孔的側壁活動鉸接有阻隔擋板，所述主殼體的一側安裝有細網篩。
本發明進一步說明，所述廢液管中間斷開，且斷開位置設置有擴張部，所述擴張部的兩側對應通過焊接固定有旁側管，所述旁側管的一端與廢液管為配合結構，所述擴張部的頂部安裝有電機，所述電機通過焊接固定在主殼體的一側。
本發明進一步說明，所述廢液管的一端滑動安裝有弧形伸縮頭，所述弧形伸縮頭與廢液管的內壁之間連接有彈簧二，所述弧形伸縮頭的內壁滑動安裝有阻擋帽，所述阻擋帽與弧形伸縮頭的內壁之間安裝有彈簧一。
本發明進一步說明，所述弧形伸縮頭的內壁對應開設有液流通道，所述彈簧一處于收縮狀態時，阻擋帽與液流通道之間存在空隙，所述彈簧一處于擴張狀態時，阻擋帽與液流通道相互密合，所述弧形伸縮頭的兩側通過焊接固定有限位塊，所述限位塊與廢液管的側壁滑動接觸。
本發明進一步說明，所述旁側管的內壁通過焊接固定有粗網篩，所述粗網篩的一側安裝有尖頭頂塊，所述尖頭頂塊與阻擋帽相接觸。
本發明進一步說明，包括以下具體步驟：S1、當廢水流通時，廢水經過廢液管來到擴張部中，塊狀的葡萄糖結晶會被粗網篩攔截，并在旁側管中堆積；S2、細小顆粒的硫酸新霉素粉末會在三角卡塊前被攔截下來，水流從溶液滲透孔中滲透過去；S3、當硫酸新霉素粉末積攢到一定程度時，堆積的硫酸新霉素粉末會阻礙水流經過溶液滲透孔，直到水流壓力過大將阻擋板向上頂開，此時大量硫酸新霉素粉末從泄露孔內通過，完成收集；S4、隨著中軸的轉動，卡爪驅動內棘輪轉動一定角度，使得刻度盤轉動相應的刻度，直觀反應硫酸新霉素粉末收集的次數；S5、在葡萄糖結晶積攢到一定程度時，驅動電機運轉，使得旁側管旋轉度后接通，此時按照同樣的方法收集葡萄糖結晶，將阻擋板上挑并且將阻隔擋板打開，使得葡萄糖結晶進入主殼體后從泄露孔中流下實現分別回收。
與現有技術相比，本發明所達到的有益效果是：本發明，采用定量回收硫酸新霉素粉末的方法，在積攢一定量粉末之后會一次性回收所有硫酸新霉素粉末，并且可以定量回收葡萄糖結晶，回收過程無需手動作用于濾網，節省人力。
（發明人：湯武平）
