公布日：2022.07.29
申請日：2021.01.21
分類號：C02F9/14(2006.01)I;C02F1/50(2006.01)N;C02F1/52(2006.01)N;C02F1/56(2006.01)N
摘要
本發明公開了一種污水處理除藻系統及除藻方法，污水處理除藻系統包括預處理單元、中間提升泵房、深度處理單元、后續處理單元以及加藥裝置；預處理單元、中間提升泵房、深度處理單元以及后續處理單元之間通過管道依次連接；加藥裝置包括藥劑罐、出料泵、流量計和加藥管，藥劑罐、出料泵、流量計通過管道依次連接，最終通過加藥管與中間提升泵房連接。本發明通過中間提升泵房投加高效消毒劑，通過高效消毒劑殺死水體中的菌體與藻細胞，從根源上抑制了藻類及青苔的生長，消除和抑制了藻類在污水處理工藝中大量繁殖的現象，節約了去除藻類的治理成本，保證了污水深度處理工藝過程的清潔生產，改善了出水景觀和出水水質的效果。
權利要求書
1.一種污水處理除藻系統，其特征在于，包括預處理單元、中間提升泵房、深度處理單元、后續處理單元以及加藥裝置；所述預處理單元、中間提升泵房、深度處理單元以及后續處理單元之間通過管道依次連接；所述加藥裝置包括藥劑罐、出料泵、流量計和加藥管，所述藥劑罐、出料泵、流量計通過管道依次連接，最終通過加藥管與所述中間提升泵房連接。
2.如權利要求1所述的污水處理除藻系統，其特征在于，所述加藥裝置設置在所述深度處理單元的加氯加藥間。
3.如權利要求1所述的污水處理除藻系統，其特征在于，所述預處理單元包括通過管道依次連接的進水泵房及粗格柵、細格柵及沉砂池、計量槽和生物反應池；所述細格柵及沉砂池上部與溢流水調蓄池連接，底部與綜合池連接；所述綜合池分為綜合池A區和綜合池B區，所述綜合池A區與計量槽連接，所述綜合池B區與所述中間提升泵房連接；所述生物反應池通過管道分別與所述綜合池B區、中間提升泵房連接。
4.如權利要求1所述的污水處理除藻系統，其特征在于，所述深度處理單元還包括高效沉淀池、反硝化深床濾池、碳源投加間、反洗風機房以及反洗廢水池；所述高效沉淀池分別與所述中間提升泵房、所述反硝化深床濾池連接；所述加氯加藥間內通過管道與所述高效沉淀池連接，向所述高效沉淀池投加PAC和/或PAM；所述碳源投加間、所述反洗風機房、反洗廢水池分別通過管道與所述反硝化深床濾池連接。
5.如權利要求1所述的污水處理除藻系統，其特征在于，所述后續處理單元包括依次通過管道連接的加氯接觸池、出水泵房、出水計量井和出水高位井；所述加氯接觸池與所述加藥裝置連接。
6.如權利要求5所述的污水處理除藻系統，其特征在于，所述加藥裝置向所述中間提升泵房、加氯接觸池投加次氯酸鈉。
7.一種污水處理除藻方法，其特征在于，采用如權利要求1-6任一項所述的污水處理除藻系統進行處理，包括以下步驟：(1)預處理，污水進入預處理單元處理得到預處理污水；(2)殺菌抑藻，所述預處理污水通過管道輸送至中間提升泵房，通過加藥裝置向所述預處理污水中投加次氯酸鈉進行殺菌抑藻處理；(3)深度處理和消毒，經步驟(2)處理后的預處理污水，進入深度處理單元進一步處理，去除污水中的固體懸浮物和總磷，然后在后續處理單元中，采用次氯酸鈉進行消毒處理后排放。
8.如權利要求7所述的污水處理除藻方法，其特征在于，所述步驟(2)中，所述次氯酸鈉中有效氯的質量濃度為10％，每升預處理污水中所述次氯酸鈉的加入量為10mg。
發明內容
針對現有技術中存在的缺陷，本發明目的是提供一種污水處理除藻系統及除藻方法，主要針對污水深度處理單元藻類滋生現象，在生物反應池和高效沉淀池之間的中間提升泵房投加高效消毒劑，通過高效消毒劑殺死水體中的菌體與藻細胞，從根源上抑制了藻類及青苔的生長，消除了藻類在污水處理工藝中大量繁殖的現象，節約了藻類的治理成本，保證了污水深度處理工藝過程的清潔生產，改善了出水景觀和出水水質。
為了實現上述目的，本發明采用如下的技術方案：

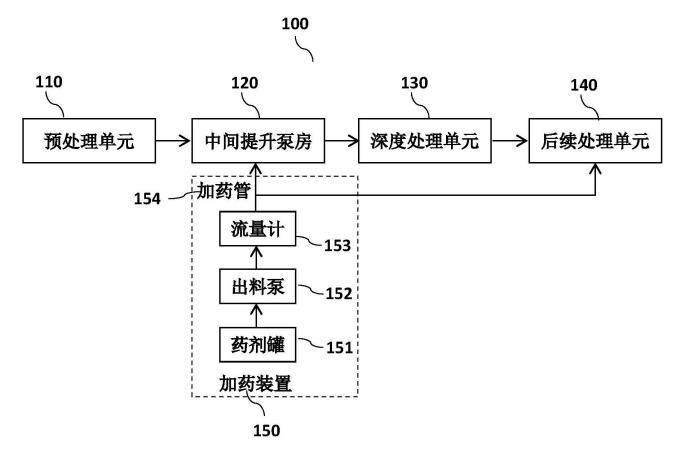

本發明提供了一種污水處理除藻系統，包括預處理單元、中間提升泵房、深度處理單元、后續處理單元以及加藥裝置；
所述預處理單元、中間提升泵房、深度處理單元以及后續處理單元之間通過管道依次連接；
所述加藥裝置包括藥劑罐、出料泵、流量計和加藥管，所述藥劑罐、出料泵、流量計通過管道依次連接，最終通過加藥管與所述中間提升泵房連接。
優選地，所述加藥裝置設置在所述深度處理單元的加氯加藥間。
優選地，所述預處理單元包括通過管道及附件依次連接的進水泵房及粗格柵、細格柵及沉砂池、計量槽和生物反應池；
所述細格柵及沉砂池上部與溢流水調蓄池連接，底部與綜合池連接；
所述綜合池分為綜合池A區和綜合池B區，所述綜合池A區與計量槽連接，所述綜合池B區與所述中間提升泵房連接；
所述生物反應池通過管道分別與所述綜合池B區、中間提升泵房連接。
優選地，所述深度處理單元還包括高效沉淀池、反硝化深床濾池、碳源投加間、反洗風機房以及反洗廢水池；
所述高效沉淀池分別與所述中間提升泵房、所述反硝化深床濾池連接；
所述加氯加藥間內通過管道與所述高效沉淀池連接，向所述高效沉淀池投加PAC和/或PAM；
所述碳源投加間、所述反洗風機房、反洗廢水池分別通過管道與所述反硝化深床濾池連接。
優選地，所述后續處理單元包括依次通過管道連接的加氯接觸池、出水泵房、出水計量井和出水高位井；
所述加氯接觸池與所述加藥裝置連接。
優選地，所述加藥裝置向所述中間提升泵房、加氯接觸池投加次氯酸鈉。
本發明的第二方面提供一種污水處理除藻方法，采用本發明第一方面所述的污水處理除藻系統進行處理，包括以下步驟：
(1)預處理，污水進入預處理單元處理得到預處理污水；
(2)殺菌抑藻，所述預處理污水通過管道輸送至中間提升泵房，通過加藥裝置向所述預處理污水中投加次氯酸鈉進行殺菌抑藻處理；
(3)深度處理和消毒，經步驟(2)處理后的預處理污水，進入深度處理單元進一步處理，去除污水中的固體懸浮物和總磷，然后在后續處理單元中，采用次氯酸鈉進行消毒處理后排放。
優選地，所述步驟(2)中，所述次氯酸鈉中有效氯的質量濃度為10％，每升預處理污水中所述次氯酸鈉的加入量為10mg。
本發明的有益效果為：
1、本發明的污水處理除藻系統及除藻方法，主要針對污水深度處理單元藻類滋生現象，在生物反應池和高效沉淀池之間的中間提升泵房投加高效消毒劑，通過高效消毒劑殺死水體中的菌體與藻細胞，從根源上抑制了藻類及青苔的生長，消除了藻類在污水處理工藝過程段大量繁殖的現象，節約了去除藻類的治理成本，保證了污水深度處理工藝過程的清潔生產，改善了出水景觀和出水水質；
2、本發明的污水處理除藻系統及除藻方法，采用了對污水深度處理工藝單元進行前置投加化學藥劑的方式，可以在污水處理工藝中起到抑制藻類與青苔生長的作用；從視覺上效果上得到了極大的改觀，減少了藻類滋生產生的不良感官，使得高效沉淀池堰槽及后續處理設施的出水效果呈現出較好的欣賞性；從水質方面，減少了藻類剝落后對出水水質SS、COD、TP等指標的波動影響；從運行方面，減少了較為頻繁的人工清理，節省了經濟成本；
3、本發明的污水處理除藻系統及除藻方法，與人工清撈相比，一方面節約了勞務成本，另一方面也減少了人工下池的安全隱患；從勞務經濟成本分析，年節約勞動力成本70余萬元。
（發明人：汪喜生;呂瑞濱;沈怡雯;程健忠;陳偉斌;朱旭坤;陶聰捷;汪巧雯）
