公布日：2022.10.04

申請日：2022.07.06

分類號：C02F1/52(2006.01)I;B01F27/90(2022.01)I;B01F27/112(2022.01)I;B01F35/53(2022.01)I;B01D21/04(2006.01)I;B01D21/24(2006.01)I

摘要

本發明屬于廢水處理設備領域，具體的說是一種低能耗電鍍廢水高效處理設備，包括處理機體；所述處理機體的內部開設有攪拌腔；所述處理機體的頂部固接有第一驅動電機；所述第一驅動電機設置在對應攪拌腔的位置處；所述第一驅動電機的輸出端固接有第一驅動軸；所述第一驅動軸上固接有攪拌槳葉；所述處理機體的側壁上開設有注水口；所述處理機體的內部固接有環形加藥管；通過啟動第一驅動電機，進而使得第一驅動電機通過第一驅動軸帶動攪拌槳葉轉動，對攪拌腔內部的廢水進行攪拌的結構設計，實現了可使得廢水與藥劑混合的更加均勻的功能，有效的解決了藥劑與廢水混合不均勻，導致廢水處理效果較差的問題。

權利要求書

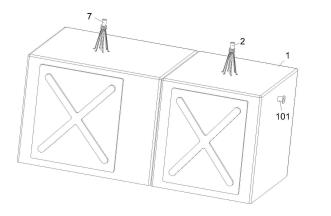

1.一種低能耗電鍍廢水高效處理設備，其特征在于：包括處理機體(1)；所述處理機體(1)的內部開設有攪拌腔；所述處理機體(1)的頂部固接有第一驅動電機(2)；所述第一驅動電機(2)設置在對應攪拌腔的位置處；所述第一驅動電機(2)的輸出端固接有第一驅動軸(3)；所述第一驅動軸(3)上固接有攪拌槳葉(4)；所述處理機體(1)的側壁上開設有注水口(101)；所述處理機體(1)的內部固接有環形加藥管(5)；所述環形加藥管(5)設置在靠近處理機體(1)頂部的位置處；所述處理機體(1)的內部固接有導流筒(6)，且導流筒(6)套設在攪拌槳葉(4)外部且靠近攪拌槳葉(4)邊界的位置處；所述處理機體(1)的側面設有沉淀組件，所述沉淀組件可提高反應完成的廢水內部顆粒物的沉淀效率；所述處理機體(1)的頂部位置處設有加藥組件，所述加藥組件可向處理機體(1)的內部加入所需的藥劑。

2.根據權利要求1所述的一種低能耗電鍍廢水高效處理設備，其特征在于：所述沉淀組件包括第二驅動電機(7)；所述處理機體(1)的內部開設有沉淀腔；所述第二驅動電機(7)設置在對應沉淀腔的位置處；所述第二驅動電機(7)的端部固接有第二驅動軸(8)；所述第二驅動軸(8)上固接有刮泥板(9)；所述處理機體(1)的底部位置處開設有弧形斗；所述刮泥板(9)與弧形斗的底部為相適應設置；所述處理機體(1)的側面開設有出水口(10)與出泥口(11)；所述出水口(10)設置在靠近處理機體(1)頂部的位置處；所述出泥口(11)設置在靠近處理機體(1)底部的位置處；所述攪拌腔與沉淀腔之間連接有導液管；所述攪拌腔內部對應導液管端部的位置處固接有隔板(13)；所述處理機體(1)的內部固接有若干個線狀規律性排列的斜板(901)。

3.根據權利要求2所述的一種低能耗電鍍廢水高效處理設備，其特征在于：所述攪拌腔的側壁上固接有四個導流板(14)，且導流板(14)在攪拌腔的側壁上呈環形規律性排列。

4.根據權利要求3所述的一種低能耗電鍍廢水高效處理設備，其特征在于：所述加藥組件包括轉動板(15)；所述轉動板(15)固接在第一驅動軸(3)的側壁上；所述處理機體(1)的內部開設有儲藥腔(16)；所述儲藥腔(16)開設在對應轉動板(15)的位置處；所述處理機體(1)的內部開設有出液口；所述出液口的一端導向儲藥腔(16)，另一端穿過環形加藥管(5)的支撐架導入環形加藥管(5)的內部；所述轉動板(15)呈規律性開設有若干個出液孔，且出液孔設置在對應出液口的位置處。

5.根據權利要求4所述的一種低能耗電鍍廢水高效處理設備，其特征在于：所述處理機體(1)的內部滑動連接有滑動板(17)；所述滑動板(17)的側壁上固接有推動桿(18)；所述第一驅動軸(3)的側壁上開設有復位槽(19)；所述復位槽(19)與推動桿(18)呈相對應設置；所述滑動板(17)遠離推動桿(18)一側的側壁與處理機體(1)的側壁之間固接有彈簧。

6.根據權利要求5所述的一種低能耗電鍍廢水高效處理設備，其特征在于：所述推動桿(18)的內部轉動連接有滾動輪(20)；所述滾動輪(20)的側壁與復位槽(19)的側壁接觸；所述滾動輪(20)的側壁上呈環形規律性設有若干個推動凸起塊(21)。

7.根據權利要求6所述的一種低能耗電鍍廢水高效處理設備，其特征在于：所述環形加藥管(5)的頂部開設有導流槽(22)。

8.根據權利要求7所述的一種低能耗電鍍廢水高效處理設備，其特征在于：所述第一驅動軸(3)上固接有若干個攪拌槳葉(4)，且攪拌槳葉(4)的大小按照從上至下遞進式變小設計。

9.根據權利要求8所述的一種低能耗電鍍廢水高效處理設備，其特征在于：所述攪拌槳葉(4)的底部位置處通過拉繩固接有攪拌球(23)。

10.根據權利要求9所述的一種低能耗電鍍廢水高效處理設備，其特征在于：所述攪拌球(23)的側壁上開設有若干個接觸凹槽(24)。

發明內容

為了彌補現有技術的不足，解決背景技術中所提出的至少一個技術問題。

本發明解決其技術問題所采用的技術方案是：本發明所述的一種低能耗電鍍廢水高效處理設備，包括處理機體；所述處理機體的內部開設有攪拌腔；所述處理機體的頂部固接有第一驅動電機；所述第一驅動電機設置在對應攪拌腔的位置處；所述第一驅動電機的輸出端固接有第一驅動軸；所述第一驅動軸上固接有攪拌槳葉；所述處理機體的側壁上開設有注水口；所述處理機體的內部固接有環形加藥管；所述環形加藥管設置在靠近處理機體頂部的位置處；所述處理機體的內部固接有導流筒，且導流筒套設在攪拌槳葉外部且靠近攪拌槳葉邊界的位置處；所述處理機體的側面設有沉淀組件，所述沉淀組件可提高反應完成的廢水內部顆粒物的沉淀效率；所述處理機體的頂部位置處設有加藥組件，所述加藥組件可向處理機體的內部加入所需的藥劑；在向廢水中加入藥劑的過程中，容易出現藥劑與廢水混合不均勻的情況，若藥劑與廢水混合不均勻，容易導致廢水中的廢料與藥劑反應較不充分的情況出現，當反應不充分時，容易使得廢水的處理效果不佳的同時，也會造成藥劑的浪費，在工作時，當需要對廢水進行處理時，可將廢水通過注水口首先導入導流筒的內部，進而可通過加藥組件向廢水的內部加入處理藥劑，進而可啟動第一驅動電機，使得第一驅動電機帶動第一驅動軸轉動，進而可使得第一驅動軸帶動攪拌槳葉轉動，進而通過攪拌槳葉帶動廢水轉動，使得廢水與藥劑混合的更加均勻，同時可將廢水向下推動，同時由于攪拌槳葉在導流筒的內部轉動，由于導流筒內部的體積較小，因此攪拌可以以較小的功率進行最大程度的混合，從而可使得攪拌的能耗更小，進而廢水可進入沉淀組件的內部，通過沉淀組件對廢水中的固體廢料進行沉淀處理。

優選的，所述沉淀組件包括第二驅動電機；所述處理機體的內部開設有沉淀腔；所述第二驅動電機設置在對應沉淀腔的位置處；所述第二驅動電機的端部固接有第二驅動軸；所述第二驅動軸上固接有刮泥板；所述處理機體的底部位置處開設有弧形斗；所述刮泥板與弧形斗的底部為相適應設置；所述處理機體的側面開設有出水口與出泥口；所述出水口設置在靠近處理機體頂部的位置處；所述出泥口設置在靠近處理機體底部的位置處；所述攪拌腔與沉淀腔之間連接有導液管；所述攪拌腔內部對應導液管端部的位置處固接有隔板；所述處理機體的內部固接有若干個線狀規律性排列的斜板；在工作時，當廢水在攪拌腔內部與藥劑混合完畢后，在廢水進入沉淀腔的過程中，通過隔板對水進行阻擋，可消去廢水中的部分力量，進而繼續向沉淀腔內部加入廢水，可使得廢水通過隔板進入弧形斗的內部，進而可使得廢水中的固體廢料向下落去，進而廢水可通過溢流進入導水渠的內部，進而通過導水渠流向出水口的內部，并通過出水口流出處理機體，在廢水中固體廢料沉淀的過程中，無法快速沉降的顆粒會落向斜板的表面，進而聚集在斜板的表面，當顆粒匯聚較大后，會落向沉淀腔的底部位置處，當廢水流出完畢后，可啟動第二驅動電機，使得第二驅動電機通過第二驅動軸帶動刮泥板轉動，通過刮泥板的轉動對弧形斗上的粘附的固體廢料進行刮除清理，進而可啟動出泥口處的電磁閥，使得出泥口開啟，從而可使得固體廢料與部分廢水通過出泥口流出處理機體。

優選的，所述攪拌腔的側壁上固接有四個導流板，且導流板在攪拌腔的側壁上呈環形規律性排列；在工作時，當水隨攪拌槳葉一同轉動時，水流撞擊在導流板的側壁上會在水流的內部產生震動，進而震動傳導到水流的內部，可增加廢水與藥劑的混合效果，同時導流板可對水流進行引導，減小水流內部的切向流，可降低不必要的能量消耗。

優選的，所述加藥組件包括轉動板；所述轉動板固接在第一驅動軸的側壁上；所述處理機體的內部開設有儲藥腔；所述儲藥腔開設在對應轉動板的位置處；所述處理機體的內部開設有出液口；所述出液口的一端導向儲藥腔，另一端穿過環形加藥管的支撐架導入環形加藥管的內部；所述轉動板呈規律性開設有若干個出液孔，且出液孔設置在對應出液口的位置處；在工作時，在第一驅動軸轉動的過程中，可帶動轉動板一同轉動，進而當轉動板的出液孔移動到出液口的位置處后，儲藥腔內部?jī)?chǔ)存的藥劑可通過出液口流出，進而流入環形加藥管的內部，并通過環形加藥管流出，通過轉動板的轉動，進而使得藥劑流出的結構設計，可使得藥劑的流出量以及流出時間更加均勻，同時通過處理機體對轉動板的限制，可使得第一驅動軸在轉動的過程中更少的出現傾斜的情況，從而可使得第一驅動軸的轉動更加穩定。

優選的，所述處理機體的內部滑動連接有滑動板；所述滑動板的側壁上固接有推動桿；所述第一驅動軸的側壁上開設有復位槽；所述復位槽與推動桿呈相對應設置；所述滑動板遠離推動桿一側的側壁與處理機體的側壁之間固接有彈簧；在工作時，當?shù)谝或?qū)動電機停止工作后，彈簧會推動推動桿，進而使得推動桿通過復位槽推動第一驅動軸，使得第一驅動軸停留在出液口與出液孔錯位的位置處，從而可有效的避免設備停止工作后，藥劑繼續流出的情況出現。

優選的，所述推動桿的內部轉動連接有滾動輪；所述滾動輪的側壁與復位槽的側壁接觸；所述滾動輪的側壁上呈環形規律性設有若干個推動凸起塊；在工作時，當推動桿推動復位槽，進而使得第一驅動軸復位的過程中，滾動輪的轉動可使得推動桿與復位槽之間的滑動摩擦變?yōu)闈L動摩擦，從而可使得推動桿與復位槽之間的摩擦力更小，可使得推動桿與復位槽之間的磨損更少，同時當滾動輪帶動推動凸起塊一同轉動時，通過推動凸起塊的推動可使得滾動輪在轉動的過程中，會推動推動桿，進而通過彈簧的推動，可使得滾動輪撞擊在復位槽的側壁上，進而使得復位槽的內部產生震動，當震動通過復位槽傳導到廢水內部后，震動可促進廢水與藥劑的混合，從而可使得混合的效果更好。

優選的，所述環形加藥管的頂部開設有導流槽；在工作時，當廢水通過注水口進入攪拌腔的內部時，環形加藥管頂部開設的導流槽，可對環形加藥管頂部的水流進行導流，從而可使得環形加藥管的頂部更少的殘留廢水。

優選的，所述第一驅動軸上固接有若干個攪拌槳葉，且攪拌槳葉的大小按照從上至下遞進式變小設計；在工作時，當攪拌槳葉對廢水與藥劑進行攪拌時，攪拌槳葉可帶動廢水向下運動，若干排列設置的攪拌槳葉，可有效的避免與攪拌槳葉距離較遠的水流中攪拌力度不夠，導致攪拌效果不佳的情況出現。

優選的，所述攪拌槳葉的底部位置處通過拉繩固接有攪拌球；在工作時，在攪拌槳葉轉動的過程中，攪拌槳葉會帶動攪拌球一同轉動，同時攪拌槳葉的離心力會帶動攪拌球向外界展開，從而可使得攪拌槳葉對廢水與藥劑攪拌混合時，攪拌槳葉與廢水的接觸面積更大，從而可使得攪拌槳葉對廢水與藥劑的攪拌效果更好。

本發明的有益效果如下：

1.本發明所述的一種低能耗電鍍廢水高效處理設備，通過啟動第一驅動電機，進而使得第一驅動電機通過第一驅動軸帶動攪拌槳葉轉動，對攪拌腔內部的廢水進行攪拌的結構設計，實現了可使得廢水與藥劑混合的更加均勻的功能，有效的解決了藥劑與廢水混合不均勻，導致廢水處理效果較差的問題。

2.本發明所述的一種低能耗電鍍廢水高效處理設備，通過在攪拌腔的側壁上按照環形規律性排列導流板的結構設計，實現了可增加廢水與藥劑的混合效果的同時，可對水流進行引導，降低不必要的能量消耗。

（發明人：陳江杰;趙洪啟;戴文強;徐軍）
