公布日：2022.09.02
申請日：2022.06.28
分類號：C02F1/461(2006.01)I
摘要
本發明公開了一種雙降阻值型污水處理用電解設備，包括支撐柱、廢水筒、電解架、電極動態式導電機構和覆膜抽拉式降阻機構，所述廢水筒設于支撐柱底壁，所述電解架設于伸縮軸上壁，所述電極動態式導電機構設于電解架兩側，所述覆膜抽拉式降阻機構設于廢水筒側壁。本發明屬于污水處理技術領域，具體是指一種雙降阻值型污水處理用電解設備；本發明提供了一種能夠?qū)档碗娏鱾鲗?dǎo)路線中存在的電阻值，且能夠消除金屬電極鈍化現象的雙降阻值型污水處理用電解設備。
權利要求書

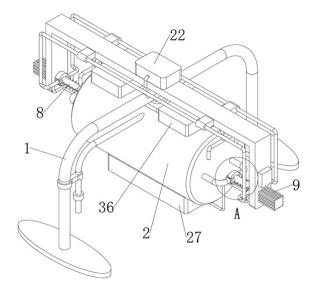

1.一種雙降阻值型污水處理用電解設備，包括支撐柱（1）、廢水筒（2）和電解架（7），其特征在于：還包括電極動態式導電機構（8）和覆膜抽拉式降阻機構（27），所述廢水筒（2）設于支撐柱（1）底壁，所述電解架（7）設于伸縮軸（11）上壁，所述電極動態式導電機構（8）設于電解架（7）兩側，所述覆膜抽拉式降阻機構（27）設于廢水筒（2）側壁，所述電極動態式導電機構（8）包括動態抽拉機構（9）和電解傳導機構（22），所述動態抽拉機構（9）設于電解架（7）側壁，所述電解傳導機構（22）設于電解架（7）上壁，所述覆膜抽拉式降阻機構（27）包括降溫去阻機構（28）和霧化去膜機構（36），所述降溫去阻機構（28）設于廢水筒（2）底壁，所述霧化去膜機構（36）設于廢水筒（2）上壁。
2.根據權利要求1所述的一種雙降阻值型污水處理用電解設備，其特征在于：所述廢水筒（2）設有污水管（3）、污水閥（4）、排水管（5）和排水閥（6），所述污水管（3）連通設于廢水筒（2）頂部側壁與支撐柱（1）之間，所述污水閥（4）設于污水管（3）外側，所述排水管（5）連通設于廢水筒（2）底部側壁，所述排水閥（6）設于排水管（5）外側。
3.根據權利要求2所述的一種雙降阻值型污水處理用電解設備，其特征在于：所述動態抽拉機構（9）包括氣缸（10）、伸縮軸（11）、分極板（12）、陽極固定銅塊（13）、陰極固定銅塊（14）、分流板（15）、陽極分流銅板（16）、支撐柱（1）陰極分流銅板（17）、陽極導電銅彈簧（18）、陰極導電銅彈簧（19）、陽極電解鐵柱（20）和陰極電解鐵柱（21），所述氣缸（10）對稱設于電解架（7）兩側，所述分極板（12）對稱設于電解架（7）兩側內壁。
4.根據權利要求3所述的一種雙降阻值型污水處理用電解設備，其特征在于：所述伸縮軸（11）貫穿電解架（7）、分極板（12）設于氣缸（10）動力端，所述陽極固定銅塊（13）設于分極板（12）一側，所述陰極固定銅塊（14）設于分極板（12）遠離陽極固定銅塊（13）的一側，所述分流板（15）設于伸縮軸（11）遠離分極板（12）的一側，所述陽極分流銅板（16）設于分流板（15）靠近陽極固定銅塊（13）的一側，所述陰極分流銅板（17）設于分流板（15）靠近陰極固定銅塊（14）的一側。
5.根據權利要求4所述的一種雙降阻值型污水處理用電解設備，其特征在于：所述陽極導電銅彈簧（18）設于陽極固定銅塊（13）與支撐柱（1）陽極分流銅板（16）之間，所述陰極導電銅彈簧（19）設于陰極固定銅塊（14）與陰極分流銅板（17）之間，所述陽極電解鐵柱（20）貫穿廢水筒（2）設于陽極分流銅板（16）側壁，所述陰極電解鐵柱（21）貫穿廢水筒（2）設于陰極分流銅板（17）側壁。
6.根據權利要求5所述的一種雙降阻值型污水處理用電解設備，其特征在于：所述電解傳導機構（22）包括電解發生器（23）、陽極電解銅桿（24）、陰極電解銅桿（25）和固定夾（26），所述電解發生器（23）設于電解架（7）上壁，所述陽極電解銅桿（24）設于電解發生器（23）陽極輸出端，所述陽極電解銅桿（24）遠離電解發生器（23）的一側設于陽極固定銅塊（13）側壁，所述陰極電解銅桿（25）設于電解發生器（23）陰極輸出端，所述陰極電解銅桿（25）遠離電解發生器（23）的一側設于陰極固定銅塊（14）側壁，所述固定夾（26）分別設于陽極電解銅桿（24）與電解架（7）側壁之間和陰極電解銅桿（25）與電解架（7）之間。
7.根據權利要求6所述的一種雙降阻值型污水處理用電解設備，其特征在于：所述降溫去阻機構（28）包括降溫箱（29）、隔板（30）、熱電制冷片（31）、導溫片（32）、散熱口（33）、陶瓷串聯桿（34）和陶瓷導熱桿（35），所述降溫箱（29）設于廢水筒（2）底壁，所述隔板（30）設于降溫箱（29）內壁，所述熱電制冷片（31）多組貫穿設于隔板（30）上壁，所述導溫片（32）分別設于熱電制冷片（31）制冷端和制冷端。
8.根據權利要求7所述的一種雙降阻值型污水處理用電解設備，其特征在于：所述散熱口（33）多組設于降溫箱（29）底壁，所述熱電制冷片（31）制熱端設于隔板（30）靠近散熱口（33）的一側，所述陶瓷串聯桿（34）設于陽極固定銅塊（13）與陰極固定銅塊（14）之間，所述陶瓷導熱桿（35）貫穿降溫箱（29）設于陶瓷串聯桿（34）底壁，所述陶瓷導熱桿（35）設于隔板（30）上方的降溫箱（29）內部。
9.根據權利要求8所述的一種雙降阻值型污水處理用電解設備，其特征在于：所述霧化去膜機構（36）包括鹽酸箱（37）、霧化電機（38）、抽液管（39）、霧化管（40）和噴霧管（41），所述鹽酸箱（37）對稱設于廢水筒（2）上壁兩端，所述霧化電機（38）設于鹽酸箱（37）靠近氣缸（10）的一側，所述抽液管（39）連通設于霧化電機（38）動力輸入端與鹽酸箱（37）之間。
10.根據權利要求9所述的一種雙降阻值型污水處理用電解設備，其特征在于：所述霧化管（40）設于霧化電機（38）動力輸出端，所述噴霧管（41）連通設于霧化管（40）遠離霧化電機（38）的一側，所述噴霧管（41）設于陽極電解鐵柱（20）和陰極電解鐵柱（21）上方。
發明內容
針對上述情況，為克服現有技術的缺陷，本方案提供一種雙降阻值型污水處理用電解設備，針對電極鈍化的問題，創造性地將防鈍化減阻結構與動態伸縮結構相結合，應用到污水處理技術領域，通過設置的電極動態式導電機構和覆膜抽拉式降阻機構，實現了對污水處理的持續電解，解決了現有技術難以解決的金屬電極表面產生氧化膜，增大電解阻值，降低污水處理效率的問題；本發明提供了一種能夠?qū)档碗娏鱾鲗?dǎo)路線中存在的電阻值，且能夠消除金屬電極鈍化現象的雙降阻值型污水處理用電解設備。
本方案采取的技術方案如下：本方案提出的一種雙降阻值型污水處理用電解設備，包括支撐柱、廢水筒、電解架、電極動態式導電機構和覆膜抽拉式降阻機構，所述廢水筒設于支撐柱底壁，所述電解架設于伸縮軸上壁，所述電極動態式導電機構設于電解架兩側，所述覆膜抽拉式降阻機構設于廢水筒側壁，所述電極動態式導電機構包括動態抽拉機構和電解傳導機構，所述動態抽拉機構設于電解架側壁，所述電解傳導機構設于電解架上壁，所述覆膜抽拉式降阻機構包括降溫去阻機構和霧化去膜機構，所述降溫去阻機構設于廢水筒底壁，所述霧化去膜機構設于廢水筒上壁。
作為本案方案進一步的優選，所述廢水筒設有污水管、污水閥、排水管和排水閥，所述污水管連通設于廢水筒頂部側壁與支撐柱之間，所述污水閥設于污水管外側，所述排水管連通設于廢水筒底部側壁，所述排水閥設于排水管外側，打開污水閥，污水通過污水管進入到廢水筒內部，打開排水閥，處理后的污水通過排水管排出。
優選地，所述動態抽拉機構包括氣缸、伸縮軸、分極板、陽極固定銅塊、陰極固定銅塊、分流板、陽極分流銅板、支撐柱陰極分流銅板、陽極導電銅彈簧、陰極導電銅彈簧、陽極電解鐵柱和陰極電解鐵柱，所述氣缸對稱設于電解架兩側，所述分極板對稱設于電解架兩側內壁，所述伸縮軸貫穿電解架、分極板設于氣缸動力端，所述陽極固定銅塊設于分極板一側，所述陰極固定銅塊設于分極板遠離陽極固定銅塊的一側，所述分流板設于伸縮軸遠離分極板的一側，所述陽極分流銅板設于分流板靠近陽極固定銅塊的一側，所述陰極分流銅板設于分流板靠近陰極固定銅塊的一側，所述陽極導電銅彈簧設于陽極固定銅塊與支撐柱陽極分流銅板之間，所述陰極導電銅彈簧設于陰極固定銅塊與陰極分流銅板之間，所述陽極電解鐵柱貫穿廢水筒設于陽極分流銅板側壁，所述陰極電解鐵柱貫穿廢水筒設于陰極分流銅板側壁；所述電解傳導機構包括電解發生器、陽極電解銅桿、陰極電解銅桿和固定夾，所述電解發生器設于電解架上壁，所述陽極電解銅桿設于電解發生器陽極輸出端，所述陽極電解銅桿遠離電解發生器的一側設于陽極固定銅塊側壁，所述陰極電解銅桿設于電解發生器陰極輸出端，所述陰極電解銅桿遠離電解發生器的一側設于陰極固定銅塊側壁，所述固定夾分別設于陽極電解銅桿與電解架側壁之間和陰極電解銅桿與電解架之間；氣缸動力端帶動伸縮軸伸長，伸縮軸沿貫穿電解架沿分極板滑動帶動分流板向廢水筒的一側移動，分流板帶動陽極電解鐵柱和陰極電解鐵柱沿廢水筒側壁滑動進入廢水筒內部，陽極電解鐵柱和陰極電解鐵柱與廢水筒內部污水接觸，此時，電解發生器啟動，電解發生器通過陽極電解銅桿將陽極電流輸送到陽極固定銅塊內部，陽極固定銅塊通過陽極導電銅彈簧將陽極電流輸送到陽極分流銅板內部，陽極分流銅板通過陽極電解鐵柱對廢水筒內部污水進行電解，電解發生器通過陰極電解銅桿將陰極電流輸送到陰極固定銅塊內部，陰極固定銅塊通過陰極導電銅彈簧將陰極電流輸送到陰極分流銅板內部，陰極分流銅板通過陰極電解鐵柱對廢水筒內部污水進行電解。
具體地，所述降溫去阻機構包括降溫箱、隔板、熱電制冷片、導溫片、散熱口、陶瓷串聯桿和陶瓷導熱桿，所述降溫箱設于廢水筒底壁，所述隔板設于降溫箱內壁，所述熱電制冷片多組貫穿設于隔板上壁，所述導溫片分別設于熱電制冷片制冷端和制冷端，所述散熱口多組設于降溫箱底壁，所述熱電制冷片制熱端設于隔板靠近散熱口的一側，所述陶瓷串聯桿設于陽極固定銅塊與陰極固定銅塊之間，所述陶瓷導熱桿貫穿降溫箱設于陶瓷串聯桿底壁，所述陶瓷導熱桿設于隔板上方的降溫箱內部；所述霧化去膜機構包括鹽酸箱、霧化電機、抽液管、霧化管和噴霧管，所述鹽酸箱對稱設于廢水筒上壁兩端，所述霧化電機設于鹽酸箱靠近氣缸的一側，所述抽液管連通設于霧化電機動力輸入端與鹽酸箱之間，所述霧化管設于霧化電機動力輸出端，所述噴霧管連通設于霧化管遠離霧化電機的一側，所述噴霧管設于陽極電解鐵柱和陰極電解鐵柱上方；熱電制冷片制冷端對導溫片進行制冷，熱電制冷片制熱端對導溫片進行導熱，受熱后的導溫片通過散熱口進行散熱，導溫片對隔板上方的降溫箱內部進行降溫，冷溫度通過陶瓷導熱桿傳導進入陶瓷串聯桿內部，陶瓷串聯桿對陽極固定銅塊和陰極固定銅塊進行冷卻，陽極固定銅塊和陰極固定銅塊分別通過陽極導電銅彈簧和陰極導電銅彈簧對陽極分流銅板和陰極分流銅板進行冷卻，陽極分流銅板和陰極分流銅板分別對陽極電解鐵柱和陰極電解鐵柱進行冷卻，從而降低導流柱中的電阻值，使得電解發生器對污水的電解能耗降低，在電化學處理過程中，金屬電極表面容易發生氧化反應生成一層致密的金屬氧化膜，這層氧化膜具有很高的電阻，可能導致電極鈍化失活，大大降低廢水處理效率，此時，氣缸動力端帶動伸縮軸回縮，氣缸通過陽極分流銅板和陰極分流銅板分別帶動陽極電解鐵柱和陰極電解鐵柱從廢水筒內部伸出，陽極電解鐵柱和陰極電解鐵柱伸出后，陰極電解鐵柱和陰極電解鐵柱遠離分流板的一側設于廢水筒側壁，從而將廢水筒側壁上陽極電解鐵柱和陰極電解鐵柱貫穿所造成的缺口進行堵塞，避免污水流出，對陽極電解鐵柱和陰極電解鐵柱表面產生的氧化膜進行行去除，此時，霧化電機通過抽液管抽取鹽酸箱內部的鹽酸，鹽酸經過霧化電機霧化后進入到霧化管內部，霧化管將霧氣通過噴霧管噴向陽極電解鐵柱和陰極電解鐵柱表面，由于陽極電解鐵柱和陰極電解鐵柱溫度較低，噴霧管噴出的霧氣很快地在陽極電解鐵柱和陰極電解鐵柱表面凝結，通過鹽酸的作用對陽極電解鐵柱和陰極電解鐵柱表面附著的氧化膜進行去除，避免金屬電極失去電解功能，去除氧化膜后，氣缸動力端帶動伸縮軸伸長，伸縮軸通過分流板帶動陽極電解鐵柱和陰極電解鐵柱插入到廢水筒內部的污水中，從而實現對污水的持續電解。
其中，所述電解架側壁設有控制按鈕。
優選地，所述控制按鈕分別與氣缸、電解發生器、熱電制冷片和霧化電機電性連接。
其中，所述控制按鈕42型號為SYC89C52RC-401。
采用上述結構本方案取得的有益效果如下：（1）、與現有技術相比，本方案采用防鈍化減阻的方式，對電解中金屬表面產生的氧化膜進行去除，提高污水電解效率和電解的可持續性，在低溫的傳導下，對電流傳導路線中的電阻值進行減小，將電解污水所消耗的能量，在一定程度上的提高電解結構在污水處理中的利用效率；（2）、通過設置的動態伸縮結構，可以有效的對電解柱表面氧化膜進行去除，在鹽酸霧氣的介入下，對金屬表面形成的保護膜進行去除，避免電極鈍化失活，大大的提高了廢水處理的效率。
（發明人：季閃閃）
