公布日：2022.07.29
申請日：2022.04.21
分類號：E03F5/04(2006.01)I;E03F7/00(2006.01)I;E03F7/02(2006.01)I
摘要
本發明涉及一種井式復合智能污水分流分離器裝置，包括污水分流井，污水分流井的側面連通有排水管、進水管，排水管處安裝有第一閥門，污水分流井的內部設置有封板、分流管、升降撇渣除渣器模塊，升降撇渣除渣器模塊包括罩板格柵、撇渣器、升降單元，升降單元適于帶動罩板格柵、撇渣器豎直移動，封板的位置高度低于排水管、進水管端口處，分流管的上端貫穿封板的內部，罩板格柵、撇渣器位于分流管的上端管口處，分流管處安裝有第二閥門，分流管的下端管口處連接有污水管。本發明解決了水中垃圾、漂浮物堵塞管道的難題以及人工清掏、除渣和管道疏通的問題，也解決了初期雨水、中后期清潔雨水、污水等如何進行智能分流控制的難題。
權利要求書

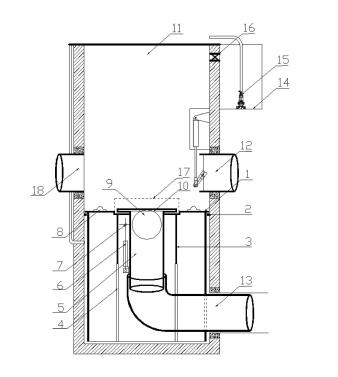

1.一種井式復合智能污水分流分離器裝置，其特征在于：包括污水分流井(11)，所述污水分流井(11)的側面連通有排水管(12)、進水管(18)，所述排水管(12)處安裝有第一閥門，所述污水分流井(11)的內部設置有封板(1)、分流管(5)、升降撇渣除渣器模塊，所述升降撇渣除渣器模塊包括罩板格柵(17)、撇渣器(10)、升降單元，所述升降單元適于帶動所述罩板格柵(17)、撇渣器(10)豎直移動，所述封板(1)的位置高度低于所述排水管(12)、進水管(18)端口處，所述分流管(5)的上端貫穿所述封板(1)的內部，所述罩板格柵(17)、撇渣器(10)位于所述分流管(5)的上端管口處，所述分流管(5)處安裝有第二閥門，所述分流管(5)的下端管口處連接有污水管(13)。
2.根據權利要求1所述的井式復合智能污水分流分離器裝置，其特征在于：所述升降單元包括液壓升降缸(4)，所述液壓升降缸(4)位于所述封板(1)的下側，所述液壓升降缸(4)的上側連接有液壓撐桿(3)，所述液壓撐桿(3)適于將所述封板(1)頂起，所述罩板格柵(17)、撇渣器(10)安裝在所述封板(1)上，所述分流管(5)的上端安裝在所述封板(1)上，所述分流管(5)的下端與所述污水管(13)密封滑動連接。
3.根據權利要求1所述的井式復合智能污水分流分離器裝置，其特征在于：所述污水分流井(11)的內壁上固定有支撐環(2)，所述封板(1)安裝在所述支撐環(2)的上側。
4.根據權利要求1所述的井式復合智能污水分流分離器裝置，其特征在于：所述污水分流井(11)的頂部外側設置有水箱(14)，所述污水分流井(11)的側壁上安裝有控制閥(16)，所述控制閥(16)與所述水箱(14)連通，所述水箱(14)處安裝有水泵(15)，所述水泵(15)的輸出口上連接有清洗管。
5.根據權利要求1所述的井式復合智能污水分流分離器裝置，其特征在于：所述第二閥門包括蝶門(9)、驅動器(6)，所述蝶門(9)上固定連接有轉軸(7)，所述驅動器(6)的輸出軸與所述轉軸(7)之間連接有連桿，所述驅動器(6)的輸出軸動作時適于帶動所述蝶門(9)旋轉。
6.根據權利要求1所述的井式復合智能污水分流分離器裝置，其特征在于：所述封板(1)上設置有吊環(8)，便于檢修時取出封板(1)。
7.根據權利要求1所述的井式復合智能污水分流分離器裝置，其特征在于：所述污水分流井(11)的內部安裝有流量傳感器、水質監測傳感器。
發明內容
本發明針對現有技術中存在的技術問題，提供一種井式復合智能污水分流分離器裝置。
本發明解決上述技術問題的技術方案如下：一種井式復合智能污水分流分離器裝置，包括污水分流井，所述污水分流井的側面連通有排水管、進水管，所述排水管處安裝有第一閥門，所述污水分流井的內部設置有封板、分流管、升降撇渣除渣器模塊，所述升降撇渣除渣器模塊包括罩板格柵、撇渣器、升降單元，所述升降單元適于帶動所述罩板格柵、撇渣器豎直移動，所述封板的位置高度低于所述排水管、進水管端口處，所述分流管的上端貫穿所述封板的內部，所述罩板格柵、撇渣器位于所述分流管的上端管口處，所述分流管處安裝有第二閥門，所述分流管的下端管口處連接有污水管。
進一步的，上述的井式復合智能污水分流分離器裝置，其中所述升降單元包括液壓升降缸，所述液壓升降缸位于所述封板的下側，所述液壓升降缸的上側連接有液壓撐桿，所述液壓撐桿適于將所述封板頂起，所述罩板格柵、撇渣器安裝在所述封板上，所述分流管的上端安裝在所述封板上，所述分流管的下端與所述污水管密封滑動連接。
進一步的，上述的井式復合智能污水分流分離器裝置，其中所述污水分流井的內壁上固定有支撐環，所述封板安裝在所述支撐環的上側。
進一步的，上述的井式復合智能污水分流分離器裝置，其中所述污水分流井的頂部外側設置有水箱，所述污水分流井的側壁上安裝有控制閥，所述控制閥與所述水箱連通，所述水箱處安裝有水泵，所述水泵的輸出口上連接有清洗管。
進一步的，上述的井式復合智能污水分流分離器裝置，其中所述第二閥門包括蝶門、驅動器，所述蝶門上固定連接有轉軸，所述驅動器的輸出軸與所述轉軸之間連接有連桿，所述驅動器的輸出軸動作時適于帶動所述蝶門旋轉。
進一步的，上述的井式復合智能污水分流分離器裝置，其中所述封板上設置有吊環，便于檢修時取出封板。
進一步的，上述的井式復合智能污水分流分離器裝置，其中所述污水分流井的內部安裝有流量傳感器、水質監測傳感器。
本發明的有益效果是：
1、當流量傳感器監測到井中流量較小時，分析系統判定罩板格柵被堵塞，智能控制裝置控制液壓升降缸將封板、罩板格柵頂至井口處，通過水泵抽取水箱內的水給罩板格柵進行清洗，解決了水中垃圾、漂浮物堵塞管道的難題以及人工清掏、除渣和管道疏通的問題。
2、當水質監測傳感器監測到水質不合格時，第一閥門關閉，第二閥門打開，污水通過分流管排至污水管內。當水質監測傳感器監測到水質合格時，第一閥門打開，第二閥門關閉，雨水通過排水管排入雨水調蓄收集系統綜合利用或直接排入江河湖泊水體資源利用。解決了在海綿城市建設中初期雨水、中后期清潔雨水、污水等如何進行智能分流控制的難題，避免了受污染嚴重的初期水、污水、混合污水等直接進入江河湖泊污染環境，也避免了后期潔凈雨水直接進入污水處理廠增大污水處理廠的沖擊負荷，降低污水碳源濃度，從而降低了污水處理廠的運行能耗。
（發明人：李獻芳;李俊龍;田亞輝;黃融）
