公布日：2022.07.29
申請日：2022.03.15
分類號：C02F3/30(2006.01)I;C02F3/34(2006.01)I;C02F101/16(2006.01)N;C02F101/38(2006.01)N
摘要
一種市政污水的三段AO處理系統。本發明公開了包括依次并排設置的第一AO段、第二AO段和第三AO段；所述第一AO段、第二AO段和第三AO段上均連接有進水組件和供氧組件，所述第三AO段連接有二沉池，所述二沉池與所述第一AO段之間通過回流管連通，所述二沉池上還連接有排水管和排污管。由進水管分段流入每一級的缺氧段的污水既降低了前級出水的D0、pH對后級缺氧處理的干擾又為反硝化菌提供了足夠的碳源。該工藝只需設污泥回流不必設硝化液回流，污泥由二沉池回流至第一段。
權利要求書

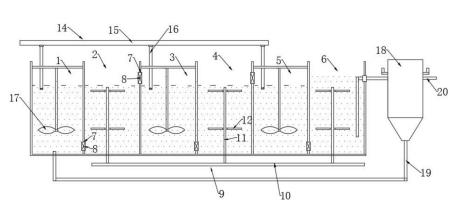

1.一種市政污水的三段AO處理系統，其特征在于：包括依次并排設置的第一AO段、第二AO段和第三AO段；所述第一AO段、第二AO段和第三AO段上均連接有進水組件和供氧組件，所述第三AO段連接有二沉池，所述二沉池與所述第一AO段之間通過回流管連通，所述二沉池上還連接有排水管和排污管；所述第一AO段包括通過連接管連通的第一厭氧池和第一好氧池，所述第二AO段包括通過連接管連通的第二厭氧池和第二好氧池，所述第三AO段包括通過連接管連通的第三厭氧池和第三好氧池；所述第一厭氧池與第二好氧池之間、第二厭氧池與第三好氧池之間均通過連接管連通，所述連接管上設置有電磁閥。
2.根據權利要求1所述的一種市政污水的三段AO處理系統，其特征在于：所述進水組件包括進水總管和連通設置在所述進水總管上的三個分水管，三個所述分水管分別伸入所述第一厭氧池、第二厭氧池和第三厭氧池。
3.根據權利要求1所述的一種市政污水的三段AO處理系統，其特征在于：所述供氧組件包括設置在第一AO段、第二AO段和第三AO段底部的供氧總管和三個分氧管組件，三個所述分水管分別伸入所述第一好氧池、第二好氧池和第三好氧池，所述分氧管組件包括豎直設置的支管、分層設置且與所述支管連通的分氧板，所述分氧板設置有內腔，且所述分氧板上設置有與內腔連通的若干個出氣孔，所述出氣孔雙側設置。
4.根據權利要求1所述的一種市政污水的三段AO處理系統，其特征在于：所述第一厭氧池、第二厭氧池和第三厭氧池內均設置有攪拌裝置。
5.根據權利要求1-4所述的一種市政污水的三段AO處理系統，其特征在于：三段AO處理系統的污水處理過程為：A1：三個分水管分別將污水通入第一厭氧池、第二厭氧池和第三厭氧池，厭氧條件下反應4-5h,此時連接管處于關閉狀態；A2：厭氧反應完成后三個厭氧池的污水分別通入對應的三個好氧池，此時，在通入氧氣的條件下反應2-3h；A3：繼續在三個厭氧池中通入污水時，第一好氧池的污水通過連接管溢流進入第二厭氧池，第二好氧池的污水通過連接管溢流進入第三厭氧池；第三好氧池的污水經由抽水管進入二沉池；A4：進入二沉池的污水經固液分離后形成上清液和污泥，上清液由出水管排出進入下一處理單元，污泥一部分回流至第一厭氧池中，另一部分進入污泥濃縮池進行濃縮處理。
發明內容
本發明的目的在于提供一種市政污水的三段AO處理系統，用以解決上述背景技術中存在的技術問題。
本發明技術方案提供一種市政污水的三段AO處理系統，包括依次并排設置的第一AO段、第二AO段和第三AO段；所述第一AO段、第二AO段和第三AO段上均連接有進水組件和供氧組件，所述第三AO段連接有二沉池，所述二沉池與所述第一AO段之間通過回流管連通，所述二沉池上還連接有排水管和排污管；
所述第一AO段包括通過連接管連通的第一厭氧池和第一好氧池，所述第二AO段包括通過連接管連通的第二厭氧池和第二好氧池，所述第三AO段包括通過連接管連通的第三厭氧池和第三好氧池；所述第一厭氧池與第二好氧池之間、第二厭氧池與第三好氧池之間均通過連接管連通，所述連接管上設置有電磁閥，通過設置電磁閥可以及時控制連接管的通斷，保證厭氧池內的厭氧環境。
在一個優選地實施例中，所述進水組件包括進水總管和連通設置在所述進水總管上的三個分水管，三個所述分水管分別伸入所述第一厭氧池、第二厭氧池和第三厭氧池。
在一個優選地實施例中，所述供氧組件包括設置在第一AO段、第二AO段和第三AO段底部的供氧總管和三個分氧管組件，三個所述分水管分別伸入所述第一好氧池、第二好氧池和第三好氧池，所述分氧管組件包括豎直設置的支管、分層設置且與所述支管連通的分氧板，所述分氧板設置有內腔，且所述分氧板上設置有與內腔連通的若干個出氣孔，所述出氣孔雙側設置。
在一個優選地實施例中，所述第一厭氧池、第二厭氧池和第三厭氧池內均設置有攪拌裝置。
在一個優選地實施例中，三段AO處理系統的污水處理過程為：
A1：三個分水管分別將污水通入第一厭氧池、第二厭氧池和第三厭氧池，厭氧條件下反應4-5h,此時連接管處于關閉狀態；
A2：厭氧反應完成后三個厭氧池的污水分別通入對應的三個好氧池，此時，在通入氧氣的條件下反應2-3h；
A3：繼續在三個厭氧池中通入污水時，第一好氧池的污水通過連接管溢流進入第二厭氧池，第二好氧池的污水通過連接管溢流進入第三厭氧池；第三好氧池的污水經由抽水管進入二沉池；
A4：進入二沉池的污水經固液分離后形成上清液和污泥，上清液由出水管排出進入下一處理單元，污泥一部分回流至第一厭氧池中，另一部分進入污泥濃縮池進行濃縮處理。
本發明技術方案的有益效果是：
由進水管分段流入每一級的缺氧段的污水既降低了前級出水的D0、pH對后級缺氧處理的干擾又為反硝化菌提供了足夠的碳源。該工藝只需設污泥回流不必設硝化液回流，污泥由二沉池回流至第一段。反應池出水流入二沉池，然后在其中進行固液分離，上層清液由二沉池出水管排出流入下一個污水處理單元。剩余污泥分為2個部分進行處理，一部分剩余污泥排入污泥濃縮池，另一部分通過剩余污泥回流管進入第一厭氧池來維持反應池中的微生物量。通過供氧組件向各級Ao池中的好氧池進行曝氣，讓其保持一定的溶解氧濃度。
（發明人：王惠萍;賈俊）
