公布日：2022.09.06
申請日：2022.06.22
分類號：B01D71/30(2006.01)I;B01D71/36(2006.01)I;B01D69/02(2006.01)I;B01D67/00(2006.01)I;C02F1/44(2006.01)I;C02F103/16(2006.01)N
摘要
本發明公開了一種含銅廢水處理用膜，包括固定卷筒和薄膜本體，固定卷筒內壁的兩側均固定連接有多個均勻分布的半圓筋，固定卷筒的外側與薄膜本體的內側固定連接，固定卷筒的一端開設有四個均勻分布的卡合槽，固定卷筒的另一端固定連接有四個均勻分布的卡塊，薄膜本體由防靜電層、抑菌層、耐腐蝕層、基層、堅韌層、透明層和耐磨層組成，本發明一種含銅廢水處理用膜，使得薄膜具有良好的絕緣性、耐腐蝕性、高強度和抑菌性，減少含銅廢水對薄膜的損傷，使得薄膜使用壽命變長，減少更換頻率，減少使用成本，既可以方便工作人員將薄膜進行裝箱，又方便之后的運輸工作，能夠保證薄膜不會受到太大的震動，導致損壞。
權利要求書

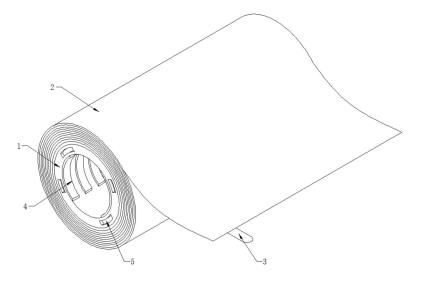

1.一種含銅廢水處理用膜，包括固定卷筒(1)和薄膜本體(2)，其特征在于：所述固定卷筒(1)內壁的兩側均固定連接有多個均勻分布的半圓筋(4)，所述固定卷筒(1)的外側與薄膜本體(2)的內側固定連接，所述薄膜本體(2)的一端固定連接有撕拉接頭(3)，所述固定卷筒(1)的一端開設有四個均勻分布的卡合槽(5)，所述固定卷筒(1)的另一端固定連接有四個均勻分布的卡塊(6)，所述薄膜本體(2)的頂端粘接有防污膜(7)，所述薄膜本體(2)為一體式制成，所述薄膜本體(2)由防靜電層(10)、抑菌層(11)、耐腐蝕層(12)、基層(13)、堅韌層(14)、透明層(15)和耐磨層(16)組成，所述防靜電層(10)的一側與抑菌層(11)的一側固定連接，所述抑菌層(11)的另一側固定連接有耐腐蝕層(12)，所述耐腐蝕層(12)的一側與基層(13)的一側固定連接，所述基層(13)的另一側固定連接有堅韌層(14)，所述堅韌層(14)的一側與透明層(15)的一側固定連接，所述透明層(15)的另一側固定連接有耐磨層(16)。
2.根據權利要求1所述的一種含銅廢水處理用膜，其特征在于：所述薄膜本體(2)的頂部開設有若干細孔(8)。
3.根據權利要求1所述的一種含銅廢水處理用膜，其特征在于：所述薄膜本體(2)的中部設有若干標記線(9)。
4.根據權利要求1所述的一種含銅廢水處理用膜，其特征在于：四個所述卡合槽(5)分別與四個卡塊(6)一一對應。
5.根據權利要求1所述的一種含銅廢水處理用膜，其特征在于：所述堅韌層(14)的內部固定連接有多個加強筋(17)。
6.根據權利要求1所述的一種含銅廢水處理用膜，其特征在于：所述防靜電層(10)與抑菌層(11)的連接處開設有多個安裝槽，多個所述安裝槽的內部均固定設置有多個除菌球(18)。
7.根據權利要求1所述的一種含銅廢水處理用膜，其特征在于：所述防靜電層(10)由聚氯乙烯制成，所述抑菌層(11)由銀活性炭制成，所述耐腐蝕層(12)由聚四氟乙烯制成，所述基層(13)由PVC制成，所述堅韌層(14)由二氧化硫制成，所述透明層(15)由聚碳酸酯制成，所述耐磨層(16)由三氧化二硅制成。
發明內容
本發明的目的在于提供一種含銅廢水處理用膜，以解決上述背景技術中提出的但是現有的薄膜強度低，容易損壞，使用壽命低，一旦損壞更換困難，頻繁更換提高污水處理裝置的使用成本。
為實現上述目的，本發明提供如下技術方案：一種含銅廢水處理用膜，包括固定卷筒和薄膜本體，所述固定卷筒內壁的兩側均固定連接有多個均勻分布的半圓筋，通過半圓筋加強固定卷筒的結構強度，所述固定卷筒的外側與薄膜本體的內側固定連接，所述薄膜本體的一端固定連接有撕拉接頭，通過撕拉接頭便于拉出薄膜本體，便于使用薄膜，所述固定卷筒的一端開設有四個均勻分布的卡合槽，所述固定卷筒的另一端固定連接有四個均勻分布的卡塊，所述薄膜本體的頂端粘接有防污膜，所述薄膜本體為一體式制成，所述薄膜本體由防靜電層、抑菌層、耐腐蝕層、基層、堅韌層、透明層和耐磨層組成，所述防靜電層的一側與抑菌層的一側固定連接，所述抑菌層的另一側固定連接有耐腐蝕層，所述耐腐蝕層的一側與基層的一側固定連接，所述基層的另一側固定連接有堅韌層，所述堅韌層的一側與透明層的一側固定連接，所述透明層的另一側固定連接有耐磨層，通過防污膜保護薄膜本體，起到防污作用，薄膜本體卷在固定卷筒上，便于儲存和運輸，若干個固定卷筒可通過卡合槽和卡塊拼在一起，起到穩定作用。
優選的，所述薄膜本體的頂部開設有若干細孔，設置細孔提高薄膜本體的散熱性能。
優選的，所述薄膜本體的中部設有若干標記線，設置標記線便于對于薄膜本體進行尺寸裁剪。
優選的，四個所述卡合槽分別與四個卡塊一一對應，固定卷筒上的四個卡合槽與另一個固定卷筒上的四個卡塊卡合，這樣既可以便于工作人員將薄膜本體進行裝箱，有方便之后的運輸工作，能夠保證薄膜本體不會受到太大的震動，導致損壞。
優選的，所述堅韌層的內部固定連接有多個加強筋，提高堅韌層的強度。
優選的，所述防靜電層與抑菌層的連接處開設有多個安裝槽，多個所述安裝槽的內部均固定設置有多個除菌球。
優選的，所述防靜電層由聚氯乙烯制成，所述抑菌層由銀活性炭制成，所述耐腐蝕層由聚四氟乙烯制成，所述基層由PVC制成，所述堅韌層由二氧化硫制成，所述透明層由聚碳酸酯制成，所述耐磨層由三氧化二硅制成，使得薄膜本體具有良好的絕緣性、耐腐蝕性、高強度和抑菌性，使得薄膜本體使用壽命變長。
與現有技術相比，本發明的有益效果是：使得薄膜具有良好的絕緣性、耐腐蝕性、高強度和抑菌性，減少含銅廢水對薄膜的損傷，使得薄膜使用壽命變長，減少更換頻率，減少使用成本，既可以方便工作人員將薄膜進行裝箱，又方便之后的運輸工作，能夠保證薄膜不會受到太大的震動，導致損壞。
（發明人：姚雨菡;周麗娜;陳世洪;柯瑞華;劉凌群）
