公布日：2022.07.29
申請日：2022.05.24
分類號：C02F9/14(2006.01)I;C02F3/32(2006.01)I;C02F101/30(2006.01)N;C02F101/38(2006.01)N
摘要
本申請涉及一種近零碳污水生態處理系統與方法，屬于污水處理技術領域，解決了現有污水處理方法會排放大量溫室氣體，加劇了溫室氣體效應對氣候環境的影響的問題。近零碳污水生態處理系統包括：太陽能供電系統，為系統運行提供電能；污水生態處理系統，包括污水生態處理池、植物固碳凈化池和回用池；其中，污水生態處理池包括由上向下布置的配水層、過濾凈化層、儲水層和排泥層，配水層與污水源連接，儲水層與回用池連接；植物固碳凈化池內設有植物固碳層，植物固碳層設于配水層的上方，植物固碳層的上方罩設有透光罩，在透光罩形成的封閉空間內種植有凈碳植物。本發明對污水凈化處理效果好，能夠達到近零碳排放的目標。
權利要求書
1.一種近零碳污水生態處理系統，其特征在于，包括：太陽能供電系統，為系統運行提供電能；污水生態處理系統，包括污水生態處理池、植物固碳凈化池和回用池；污水生態處理池和植物固碳凈化池建造在地面開挖的坑槽內；污水生態處理池布置在植物固碳層的下方地下空間內，污水生態處理池和植物固碳凈化池集成化設置；其中，污水生態處理池包括由上向下布置的配水層、過濾凈化層、儲水層和排泥層，配水層通過配水裝置與污水源連接，儲水層通過排水裝置與回用池連接；植物固碳凈化池內設有植物固碳層，植物固碳層設于配水層的上方，植物固碳層的上方罩設有透光罩，在透光罩形成的封閉空間內種植有凈碳植物；換氣裝置和廢氣收集裝置，換氣裝置和廢氣收集裝置均與透光罩的封閉空間連通，透光罩的封閉空間內設置氧氣濃度感應器；換氣裝置用于在封閉空間內低氧濃度時，向透光罩的封閉空間內供入空氣；廢氣收集裝置用于排出并收集植物固碳凈化池內產生的廢氣；配水層中設置液位傳感器，用于實時監測配水層的液位；還包括控制及顯示系統，控制及顯示系統被配置為當配水層的水位在T1時間內由H1降低至H2時，控制配水裝置在T2時間內將配水層內的水位補充至H1，繼續運行T1時間，重復上述運行操作實現污水凈化處理；H2＝H1-V/S，T2＝0.13-0.16T3；上式中：H1為最高配水水位；H2為最低配水水位；V為系統單個凈化處理周期內處理污水量(m3)；S為系統配水面積(m2)；T1為系統單個凈化處理周期的運行時間；T2為系統單個凈化處理周期的配水時間；T3為配水層內的水位從到達H1時刻開始至植物固碳凈化池內的氧氣濃度達到C1所經歷的總時間，C1為13％vol-14.8％vol；T1為8-12h，T2為1-2h；污水生態處理池體積是系統單個凈化處理周期內處理污水量V的3-5倍，水力負荷為0.53-1.06m3/(m2•d)；控制及顯示系統還被配置為當植物固碳凈化池內的氧氣濃度達到C1時換氣裝置開始工作，將空氣通過換氣裝置的空氣輸出管進入植物固碳層中，將里面的廢氣通過廢氣收集裝置的廢氣排氣管排出并收集起來；當植物固碳層中的氧氣濃度值為C2時，換氣裝置停止工作，其中C2＝1.3-1.7C1。
2.根據權利要求1所述的近零碳污水生態處理系統，其特征在于，過濾凈化層包括由上向下布置的一級凈化層和二級凈化層；其中，一級凈化層內充填頁巖陶粒，二級凈化層內充填復合型活性氧化鋁顆粒。
3.根據權利要求1所述的近零碳污水生態處理系統，其特征在于，排水裝置包括排水管以及設于排水管上的排水泵，排水管的進液口位于儲水層內，排水管的出液口接入回用池內。
4.根據權利要求1所述的近零碳污水生態處理系統，其特征在于，排泥層連接有污泥排出裝置，以備將污泥排出；污泥排出裝置包括排泥管和設于排泥管上的排泥泵。
5.根據權利要求1所述的近零碳污水生態處理系統，其特征在于，污水生態處理系統還包括預處理池、調節池，調節池通過管路設于污水生態處理池的上游，預處理池通過管路設于調節池的上游，預處理池通過管路與上游的沉渣池連接，沉渣池與上游的污水源連接。
6.一種近零碳污水生態處理方法，其特征在于，利用權利要求1至5任一項所述的近零碳污水生態處理系統處理污水；所述方法包括如下步驟：建造太陽能供電系統和污水生態處理系統；在建造污水生態處理池和植物固碳凈化池時，在地面開挖坑槽，由下向上鋪設排泥層、儲水層、二級凈化層、一級凈化層、配水層和植物固碳層，在植物固碳層上種植凈碳植物，植物固碳層上罩設有透光罩；將生活污水供入污水生態處理系統中進行凈化處理，凈化后的污水排至回用池中，供用水點使用；其中，進入污水生態處理系統中的生活污水先進入沉渣池，在重力作用下將大顆粒雜質進行沉降，再進入預處理池，經預處理池中的過濾組件過濾后，溢流至調節池中；當調節池達到預設水位時，配水泵啟動，將調節池內的污水通過配水管供入配水層中，污水在配水層中自上而下，向污水生態處理池中配水；配水層中的污水依次進入一級凈化層、二級凈化層，污水生態處理池中添加有施氏假單胞菌，經二級凈化層處理的污水進入儲水層，并通過排水裝置供入回用池中，供用水點使用；污水凈化處理過程中，凈碳植物對污水中的氮磷等有機物進行吸附處理，同時通過光合作用吸收污水處理過程中產生的CO2氣體。
發明內容
鑒于上述的分析，本發明旨在提供一種近零碳污水生態處理系統與方法，用以解決現有污水處理方法會排放大量溫室氣體，加劇了溫室氣體效應對氣候環境影響的問題。
本發明的目的是這樣實現的：

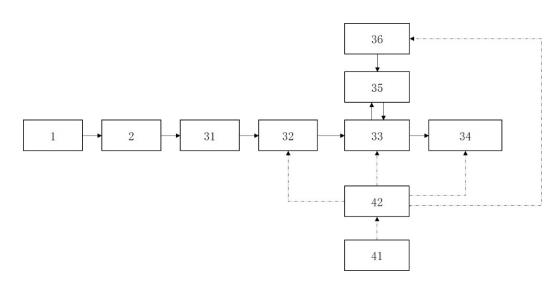

一方面，提供一種近零碳污水生態處理系統，包括：
太陽能供電系統，為系統運行提供電能；
污水生態處理系統，包括污水生態處理池、植物固碳凈化池和回用池；
其中，污水生態處理池包括由上向下布置的配水層、過濾凈化層、儲水層和排泥層，配水層通過配水裝置與污水源連接，儲水層通過排水裝置與回用池連接；
植物固碳凈化池內設有植物固碳層，植物固碳層設于配水層的上方，植物固碳層的上方罩設有透光罩，在透光罩形成的封閉空間內種植有凈碳植物。
進一步地，近零碳污水生態處理系統還包括換氣裝置和廢氣收集裝置，換氣裝置和廢氣收集裝置均與透光罩的封閉空間連通，透光罩的封閉空間內設置氧氣濃度感應器；換氣裝置用于在封閉空間內低氧濃度時，向透光罩的封閉空間內供入空氣；廢氣收集裝置用于排出并收集植物固碳凈化池內產生的廢氣。
進一步地，近零碳污水生態處理系統還包括控制及顯示系統，控制及顯示系統被配置為當配水層的水位在T1時間內由H1降低至H2時，控制配水裝置在T2時間內將配水層內的水位補充至H1；
H2=H1-V/S，T2=0.13-0.16T3；
上式中：H1為最高配水水位；
H2為最低配水水位；
V為系統單個凈化處理周期內處理污水量（m3）；
S為系統配水面積（m2）；
T1為系統單個凈化處理周期的運行時間；
T2為系統單個凈化處理周期的配水時間；
T3為配水層內的水位從到達H1時刻開始至植物固碳凈化池內的氧氣濃度達到C1所經歷的總時間，C1為13%vol-14.8%vol。
進一步地，T1為8-12h，T2為1-2h。
進一步地，污水生態處理池體積是系統單個凈化處理周期內處理污水量V的3-5倍，水力負荷為0.53-1.06m3/（m2•d）。
進一步地，控制及顯示系統還被配置為當植物固碳凈化池內的氧氣濃度達到C1時換氣裝置開始工作，將空氣通過換氣裝置的空氣輸出管進入植物固碳層中，將里面的廢氣通過廢氣收集裝置的廢氣排氣管排出并收集起來；當植物固碳層中的氧氣濃度值為C2時，換氣裝置停止工作，其中C2=1.3-1.7C1。
進一步地，過濾凈化層包括由上向下布置的一級凈化層和二級凈化層；其中，一級凈化層內充填頁巖陶粒，二級凈化層內充填復合型活性氧化鋁顆粒。
進一步地，排水裝置包括排水管以及設于排水管上的排水泵，排水管的進液口位于儲水層內，排水管的出液口接入回用池內。
進一步地，排泥層連接有污泥排出裝置，以備將污泥排出；污泥排出裝置包括排泥管和設于排泥管上的排泥泵。
進一步地，凈碳植物為預先栽培在花盆或花箱中形成的模塊化植被。
進一步地，調節池與多個預處理池處理的污水源連接，調節池內設置攪拌裝置和液位傳感器。
進一步地，植物固碳層、配水層、一級凈化層、二級凈化層、儲水層和排泥層的相鄰兩層之間設有透水隔板。
進一步地，一級凈化層和二級凈化層均采用模塊化結構。
進一步地，污水生態處理系統還包括預處理池、調節池，調節池通過管路設于污水生態預處理池的上游，預處理池通過管路設于調節池的上游，處理池通過管路與上游的沉渣池連接，沉渣池與上游的污水源連接。
進一步地，配水裝置包括配水泵，配水泵的進液口通過進水管與調節池連通，配水泵的出液口通過配水管與配水層連通。
進一步地，配水管連接多個配水支管，多個配水支管均勻布置在配水層中；配水層中設置液位傳感器。
另一方面，提供一種近零碳污水生態處理方法，利用上述的近零碳污水生態處理系統。
進一步地，所述方法包括如下步驟：
建造太陽能供電系統和污水生態處理系統；
將生活污水供入沉渣池，再進入污水生態處理系統中進行凈化處理，凈化后的污水排至回用池中，供用水點使用；
其中，進入污水生態處理系統中的生活污水先進入沉渣池，在重力作用下將大顆粒雜質進行沉降，再進入預處理池，經預處理池中的過濾組件過濾后，溢流至調節池中；
當調節池達到預設水位時，配水泵啟動，將調節池內的污水通過配水管供入配水層中，污水在配水層中自上而下，向污水生態處理池中配水；配水層中的污水依次進入一級凈化層、二級凈化層，污水生態處理池中添加有施氏假單胞菌，經二級凈化層處理的污水進入儲水層，并通過排水裝置供入回用池中，供用水點使用；
污水凈化處理過程中，凈碳植物對污水中的氮磷等有機物進行吸附處理，同時通過光合作用吸收污水處理過程中產生的CO2氣體。
進一步地，氧氣濃度感應器實時監測植物固碳層上方密封空間內的氧氣濃度，當植物固碳層中的氧氣濃度達到C1值時，換氣泵開始工作，將空氣通過空氣輸出管進入植物固碳層中，廢氣通過廢氣排氣管排入石灰水過濾池中；當植物固碳層中的氧氣濃度值為C2時，換氣泵停止工作。
進一步地，整個污水生態處理系統的運行所需能量由太陽能供電系統提供。
與現有技術相比，本發明至少可實現如下有益效果之一：
a）采用太陽能供電系統代替?zhèn)鹘y(tǒng)的供電系統，為整個污水生態處理系統供能，相對于傳統污水處理工藝，實現削減10.00%碳排放量；污水生態處理系統實現了污水低碳化生態處理，能夠避免大量含碳?xì)怏w的產生，實現大規模減量，相對于傳統污水處理工藝，實現削減78.57%碳排放量；植物固碳凈化池中種植有吸附性強、除氮效果好、光合效率高的水生植物，在污水處理過程中植物根系對污水中的碳進行固化處理，也將產生的低濃度二氧化碳由植物通過光合作用進行消納，實現最大化降解，相對于傳統污水處理工藝，實現削減8.57%碳排放量。本發明的近零碳污水處理系統累計可實現削減約97.14%碳排放量。
b）通過換氣裝置和廢氣收集裝置實現植物固碳層上封閉空間內維持適宜的氣體成分，實現系統的持續穩定運行。
c）本發明從源頭上降低溫室氣體的排放，減少碳的產生、削減碳的傳播，實現低碳化污水生態處理對污水的碳排放，助力雙碳目標的實現具有重要意義。
（發明人：尹文超;盧興超）
