公布日：2022.09.27
申請日：2022.06.10
分類號：C02F9/14(2006.01)I;C02F11/125(2019.01)I;B01D63/16(2006.01)I;C02F103/32(2006.01)N
摘要

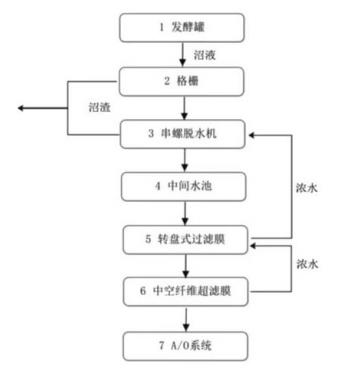

本發明公開了一種果蔬廢水處理工藝。步驟包括：S1、發酵罐中的沼液經過格柵過濾器，去除沼液中的大粒徑物渣，過濾后的沼液進入串螺脫水機，沼渣外送；S2、沼液和絮凝劑充分混合攪拌，混合液進入串螺脫水機經過再一次過濾分離，沼液進入中間水池緩沖，沼渣外送；S3、中間水池中的沼液將進入轉盤式過濾膜進行過濾，濾液進入中空纖維超濾膜處理，濃水回流到串螺脫水機中繼續過濾；S4、經過中空纖維超濾膜的過濾之后的濾液將進入A/O系統生化處理，濃水回流到轉盤式過濾膜中。本發明工藝能夠有效去除沼液中的懸浮物含量，尤其是其中含有的大量短纖維。
權利要求書
1.一種果蔬廢水處理工藝，其特征步驟包括：S1、發酵罐中的沼液經過格柵過濾器，去除沼液中的大粒徑物渣，過濾后的沼液進入串螺脫水機，沼渣外送；S2、沼液和絮凝劑充分混合攪拌，混合液進入串螺脫水機經過再一次過濾分離，去除沼液中的部分懸浮物，使得懸浮物含量控制在5000-20000ppm，沼液進入中間水池緩沖，沼渣外送；S3、中間水池中的沼液將進入轉盤式過濾膜進行過濾，濾液進入中空纖維超濾膜處理，濃水回流到串螺脫水機中繼續過濾；S4、經過中空纖維超濾膜的過濾之后的濾液將進入A/O系統生化處理，進入生化系統的濾液中懸浮物含量控制在50ppm以下，濃水回流到轉盤式過濾膜中。
2.根據權利要求1所述的一種果蔬廢水處理工藝，其特征是所述格柵過濾器是回轉式機械格柵過濾器；回轉式機械格柵過濾器在電機減速器的驅動下，耙齒鏈進行逆水流方向回轉運動；耙齒鏈運轉到設備的上部時，由于槽輪和彎軌的導向，使每組耙齒之間產生相對自清運動，沼液中絕大部分固體物質靠重力落下；另一部分則依靠清掃器的反向運動把粘在耙齒上的雜物清掃干凈；沼液透過回轉式機械格柵過濾器進入串螺脫水機。
3.根據權利要求1所述的一種果蔬廢水處理工藝，其特征是所述步驟S2中絮凝劑用量和沼液量比例為1：1000。
4.根據權利要求1所述的一種果蔬廢水處理工藝，其特征是所述串螺脫水機是串螺污泥脫水機，所述串螺污泥脫水機在疊螺的基礎上，在本體上采用外部驅動及導向裝置，由固定環和游動環相互層疊，兩根螺旋軸貫穿其中形成的筒狀過濾裝置；螺旋軸在推動沼液前進的同時通過本體上的外部驅動及導向裝置，使游動環產生上端上下直線運動的同時下端鐘擺運動，使游動環在不與螺旋軸在接觸的情況下，同樣產生運動，使游動環與固定環錯位，產生濾縫，推進沼渣前迸并降低沼渣含水率；沼渣從螺桿上端不斷擠壓出來形成濾餅，沼液會隨著擠壓不斷從濾縫中溢流出，收集進入中間水池。
5.根據權利要求1所述的一種果蔬廢水處理工藝，其特征是所述轉盤式過濾膜的膜組件采用轉盤式，濾膜固定在轉盤表面，所述轉盤表面有支撐層，濾膜附著在支撐層上，轉盤為格網式構造；所述轉盤式過濾膜的膜池中設置曝氣管路。
6.根據權利要求1所述的一種果蔬廢水處理工藝，其特征是所述中空纖維超濾膜為外壓式超濾膜；沼液浸入膜組件表面，通過外壓式，濾液透過膜被泵抽出，濃水則在膜外被不斷濃縮成為濃水；產水進入A/O系統，懸浮物含量低于50ppm，濃水則進入到轉盤式過濾膜進行再過濾。
發明內容
為克服現有技術所存在的缺陷，本發明提供一種果蔬廢水處理工藝，能保證生產廢水在后續生化處理更加穩定運行，且最終出水水質更容易達到《城市污水處理廠污染物排放標準》（GB18918-2002）中一級A標準。
本發明的技術解決方案是：一種果蔬廢水處理工藝，包括以下步驟：S1、發酵罐中的沼液經過格柵過濾器，去除沼液中的大粒徑物渣，過濾后的沼液進入串螺脫水機，沼渣外送；S2、沼液和絮凝劑充分混合攪拌，混合液進入串螺脫水機經過再一次過濾分離，去除沼液中的部分懸浮物，使得懸浮物含量控制在5000-20000ppm，沼液進入中間水池緩沖，沼渣外送；S3、中間水池中的沼液將進入轉盤式過濾膜進行過濾，濾液進入中空纖維超濾膜處理，濃水回流到串螺脫水機中繼續過濾；S4、經過中空纖維超濾膜的過濾之后的濾液將進入A/O系統生化處理，進入生化系統的濾液中懸浮物含量控制在50ppm以下，濃水回流到轉盤式過濾膜中。
根據本發明實施例，所述格柵過濾器是回轉式機械格柵過濾器；回轉式機械格柵過濾器在電機減速器的驅動下，耙齒鏈進行逆水流方向回轉運動；耙齒鏈運轉到設備的上部時，由于槽輪和彎軌的導向，使每組耙齒之間產生相對自清運動，沼液中絕大部分固體物質靠重力落下；另一部分則依靠清掃器的反向運動把粘在耙齒上的雜物清掃干凈；沼液透過回轉式機械格柵過濾器進入串螺脫水機。
根據本發明實施例，所述步驟S2中絮凝劑用量和沼液量比例為1：1000。
根據本發明實施例，所述串螺脫水機是串螺污泥脫水機，所述串螺污泥脫水機在疊螺的基礎上，在本體上采用外部驅動及導向裝置，由固定環和游動環相互層疊，兩根螺旋軸貫穿其中形成的筒狀過濾裝置；螺旋軸在推動沼液前進的同時通過本體上的外部驅動及導向裝置，使游動環產生上端上下直線運動的同時下端鐘擺運動，使游動環在不與螺旋軸在接觸的情況下，同樣產生運動，使游動環與固定環錯位，產生濾縫，推進沼渣前迸并降低沼渣含水率；沼渣從螺桿上端不斷擠壓出來形成濾餅，沼液會隨著擠壓不斷從濾縫中溢流出，收集進入中間水池。
根據本發明實施例，所述轉盤式過濾膜的膜組件采用轉盤式，濾膜固定在轉盤表面，所述轉盤表面有支撐層，濾膜附著在支撐層上，轉盤為格網式構造；所述轉盤式過濾膜的膜池中設置曝氣管路。
根據本發明實施例，所述中空纖維超濾膜為外壓式超濾膜；沼液浸入膜組件表面，通過外壓式，濾液透過膜被泵抽出，濃水則在膜外被不斷濃縮成為濃水；產水進入A/O系統，懸浮物含量低于50ppm，濃水則進入到轉盤式過濾膜進行再過濾。
轉盤式過濾膜的轉盤為格網式構造，保證產水通道，與管式超濾膜和中空纖維膜相比，轉盤膜是通過膜片組件高速旋轉來實現抗污堵，在膜表面產生的高剪切力形成旋流掃流，剪切力長效去除膜表面的濾餅層，同時膜池中設置曝氣管路，利用氣泡的沖刷作用，形成對膜表面的高效清洗而持續產生大的通量，適用于含有高濃度高粘度及高固體含量物料的濃縮分離。相對于管式超濾膜的大流量循環泵的功率，轉盤膜的功率較低，有助于降低運行能耗。
本發明工藝能夠有效去除沼液中的懸浮物含量，尤其是其中含有的大量短纖維。
本發明工藝采用了自主研發的轉盤式過濾膜，具有以下明顯有益的技術效果：（1）轉盤是敞開式結構，容易清洗維護；相比于管式膜，不會因?yàn)閼腋∥锒氯す芏绊戇\(yùn)行；相比于中空纖維膜，不會因?yàn)槟け砻鏇_刷強度不夠而容易形成污染層；（2）抗污染能力強，相比于中空纖維膜，不容易形成濾餅層，膜表面沖刷強度高，污染物不容易在膜表面積累；（3）運行能耗低，而且可以調節轉盤的轉速和曝氣量的大小，適應不同的水質情況；（4）系統可實現全程自動化控制，占地面積小，工藝設備集中。
（發明人：顧錚;蔣穩;張璐;王磊;成偉東）
