公布日：2022.09.02
申請日：2022.06.01
分類號：C02F9/14(2006.01)I;C02F101/38(2006.01)N;C02F101/30(2006.01)N;C02F101/16(2006.01)N;C02F101/10(2006.01)N
摘要
本發明屬于污水處理技術領域，公開了一種提高生物除磷效率的污水處理系統及方法。本發明的提高生物除磷效率的污水處理系統包括依次連通的格柵、第一缺氧區、厭氧區、第二缺氧區、好氧區、沉淀區、消毒區；所述第二缺氧區的出口還連通所述第一缺氧區的入口；所述好氧區的出口還連通所述第二缺氧區的入口；所述沉淀區的出口還連通所述第二缺氧區的入口。本發明提高生物除磷效率的污水處理方法能夠顯著提高低負荷進水且碳源不足條件下的生物除磷效率；產泥量低，且保證出水水質穩定達到GB18918‑2002一級B標準；實現在不加藥或少加藥的條件下同步高效脫氮除磷，且工藝運行管理更為簡單的目的。
權利要求書
1.一種提高生物除磷效率的污水處理系統，其特征在于，包括依次連通的格柵、第一缺氧區、厭氧區、第二缺氧區、好氧區、沉淀區、消毒區；所述第二缺氧區的出口還連通所述第一缺氧區的入口；所述好氧區的出口還連通所述第二缺氧區的入口；所述沉淀區的出口還連通所述第二缺氧區的入口。
2.根據權利要求1所述的提高生物除磷效率的污水處理系統，其特征在于，所述第二缺氧區和好氧區中設置有氣提回流裝置。
3.根據權利要求1所述的提高生物除磷效率的污水處理系統，其特征在于，所述沉淀區中設置有氣提污泥回流裝置、氣提排泥裝置和排渣裝置。
4.根據權利要求1所述的提高生物除磷效率的污水處理系統，其特征在于，所述厭氧區底部和所述第二缺氧區中設置有穿孔曝氣管。
5.根據權利要求1所述的提高生物除磷效率的污水處理系統，其特征在于，所述好氧區中設有海綿填料。
6.根據權利要求5所述的提高生物除磷效率的污水處理系統，其特征在于，所述海綿填料為正方體，其邊長為10mm-40mm。
7.一種提高生物除磷效率的污水處理方法，其特征在于，包括以下步驟：(1)污水原水流經格柵后進入第一缺氧區，停留，與自第二缺氧區回流的污泥混合，得混合液；(2)混合液從所述第一缺氧區出水口流出后進入?yún)捬鯀^(qū)，停留；(3)混合液從所述厭氧區的出水口流入所述第二缺氧區，停留；同時所述第二厭氧區內的液體回流至所述第一缺氧區；(4)混合液經所述第二缺氧區出水口進入好氧區，停留；同時所述好氧區末端的液體回流至所述第二缺氧區；(5)混合液經所述好氧區出水口后進入沉淀區，停留分離出上清液和污泥；同時所述沉淀區的所述污泥回流至所述第二缺氧區；(6)所得上清液經消毒后作為出水排放。
8.根據權利要求1所述的提高生物除磷效率的污水處理方法，其特征在于，在所述步驟(1)中，所述停留時間為0.5h-1.5h；在所述步驟(2)中，所述停留時間為1h-2h；在所述步驟(3)中，所述停留時間為4h-6h；在所述步驟(4)中，所述停留時間不低于步驟(3)的停留時間；在所述步驟(5)中，所述停留時間不低于1.5h。
9.根據權利要求1所述的提高生物除磷效率的污水處理方法，其特征在于，在所述步驟(3)中，所述回流的回流比為100％-200％；在所述步驟(4)中，所述回流的回流比為80％-150％；在所述步驟(5)中，所述回流的回流比為50％-150％。
10.根據權利要求1所述的提高生物除磷效率的污水處理方法，其特征在于，在所述步驟(6)中，所述消毒采用藥片消毒和/或紫外消毒。
發明內容
本發明的目的在于克服現有技術的不足之處而提供一種提高生物除磷效率的污水處理系統及方法，該系統及方法適用于低負荷進水且碳源不足條件，以解決低負荷進水且碳源不足條件下除磷效率低的技術問題。
為實現上述目的，本發明采取的技術方案如下：

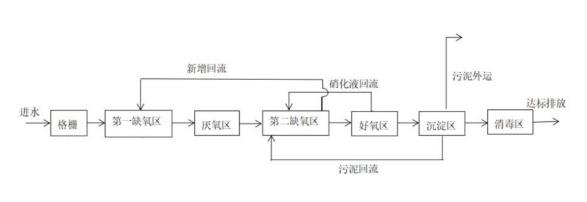

第一方面，本發明提供一種提高生物除磷效率的污水處理系統，包括依次連通的格柵、第一缺氧區、厭氧區、第二缺氧區、好氧區、沉淀區、消毒區；
所述第二缺氧區的出口還連通所述第一缺氧區的入口；所述好氧區的出口還連通所述第二缺氧區的入口；所述沉淀區的出口還連通所述第二缺氧區的入口。
本發明的提高生物除磷效率的污水處理系統中，沉淀區污泥回流至第二缺氧區前端，回流污泥中的硝態氮在第二缺氧區通過反硝化反應脫氮；第二缺氧區末端增設回流管，混合液回流至第一缺氧區中，一方面補充前端污的泥總量，另一方面對混合液進行二次脫氮和消氧，對硝酸鹽氮和溶解氧等氧化性物質的消除更徹底。不僅嚴格保障在低負荷進水條件下厭氧區的厭氧環境，降低厭氧區ORP，也緩解了厭氧區中脫氮與除磷的碳源競爭，使聚磷菌在厭氧區厭氧條件下能攝取更多的有機物從而最大限度的釋磷，促進聚磷菌在好氧池中超量吸磷。在低負荷進水且碳源不足情況下生物除磷效率可提高至
70.6％，且并不影響在正常設計進水情況下的生物除磷效率。
作為本發明所述的提高生物除磷效率的污水處理系統的優選實施方式，所述第二缺氧區和好氧區中設置有氣提回流裝置。
作為本發明所述的提高生物除磷效率的污水處理系統的優選實施方式，所述沉淀區中設置有氣提污泥回流裝置、氣提排泥裝置和排渣裝置。
作為本發明所述的提高生物除磷效率的污水處理系統的優選實施方式，所述厭氧區底部和所述第二缺氧區中設置有穿孔曝氣管。
作為本發明所述的提高生物除磷效率的污水處理系統的優選實施方式，所述好氧區中設有海綿填料。
優選的，所述海綿填料為正方體，其邊長為10mm-40mm。
第二方面，本發明提供一種提高生物除磷效率的污水處理方法，包括以下步驟：
(1)污水原水流經格柵后進入第一缺氧區，停留，與自第二缺氧區回流的污泥混合，得混合液；
(2)混合液從所述第一缺氧區出水口流出后進入?yún)捬鯀^(qū)，停留；
(3)混合液從所述厭氧區的出水口流入所述第二缺氧區，停留；同時所述第二厭氧區內的液體回流至所述第一缺氧區；
(4)混合液經所述第二缺氧區出水口進入好氧區，停留；同時所述好氧區末端的液體回流至所述第二缺氧區；
(5)混合液經所述好氧區出水口后進入沉淀區，停留分離出上清液和污泥；同時所述沉淀區的所述污泥回流至所述第二缺氧區；
(6)所得上清液經消毒后作為出水排放。
作為本發明所述的提高生物除磷效率的污水處理方法的優選實施方式，在所述步驟(1)中，所述停留時間為0.5h-1.5h；在所述步驟(2)中，所述停留時間為1h-2h；在所述步驟(3)中，所述停留時間為4h-6h；在所述步驟(4)中，所述停留時間不低于步驟(3)的停留時間；在所述步驟(5)中，所述停留時間不低于1.5h。
作為本發明所述的提高生物除磷效率的污水處理方法的優選實施方式，在所述步驟(3)中，所述回流的回流比為100％-200％；在所述步驟(4)中，所述回流的回流比為80％-150％；在所述步驟(5)中，所述回流的回流比為50％-150％。
作為本發明所述的提高生物除磷效率的污水處理方法的優選實施方式，在所述步驟(6)中，所述消毒采用藥片消毒和/或紫外消毒。
與現有技術相比，本發明的有益效果為：
本發明提高生物除磷效率的污水處理方法能夠顯著提高低負荷進水且碳源不足條件下的生物除磷效率。通過獨特的外回流及內回流方式，實現更精確的優化硝酸鹽氮和溶解氧在各個水處理功能區的分配，提高生物脫氮與生物除磷的配合度，產泥量低，且保證出水水質穩定達到GB18918-2002一級B標準；實現在不加藥或少加藥(外加碳源及除磷藥劑)的條件下同步高效脫氮除磷，且工藝運行管理更為簡單的目的。
（發明人：孫虹蕾;陳偉華;楊�。�
