公布日：2022.09.16
申請日：2022.06.27
分類號：C02F3/30(2006.01)I;C02F3/32(2006.01)I;C02F101/30(2006.01)N;C02F101/16(2006.01)N
摘要
本發明公開了一體化高效生物富集廢水生態處理裝置及方法。該裝置遵循“分工合作，物盡其用”的原則，由連續的多級串聯的污水生物處理反應器組成，其構建包括環形厭氧區、梯級缺氧區、多級好氧區、仿生生物填料模塊、植物富集模塊等部分。通過反應區內固定生長在植物根系和人工生物填料上的生物膜及懸浮在反應池內的微生物，在合理曝氣的條件下，氧化分解污水中的有機物，并將其轉化為穩定的無機物，通過對生物的高度富集形成梯級變化，從而使污水中的污染物得以高效降解去除。本發明最大限度優化處理系統內的生物相，通過改變和生物相的差異來逐漸適應不同區域內營養物濃度的變化，實現污染物有針對性的去除和相關微生物優勢菌種集中，提高去除效率。
權利要求書

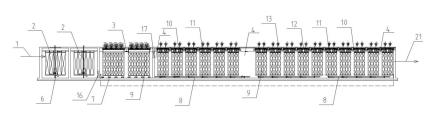

1.一體化高效生物富集的生態處理裝置，其特征在于，包括環形厭氧區、梯級缺氧區、多級好氧區，依次通過一個或者多個通水口連通；其中環形厭氧區、梯級缺氧區、多級好氧區中分別設置仿生生物填料模塊、植物富集模塊中一個或者兩個模塊。
2.如權利要求1所述的一體化高效生物富集的生態處理裝置，其特征在于，環形厭氧區中部通過隔板隔開，沿環流方向設置2臺低速攪拌機6。
3.如權利要求1所述的一體化高效生物富集的生態處理裝置，其特征在于，環流厭氧區按40％空間比例安裝仿生生物填料模塊和植物富集模塊。
4.如權利要求1所述的一體化高效生物富集的生態處理裝置，其特征在于，梯級缺氧區采用L型，前1/4段狹長區為進水與回流液混合區，后3/4段為濃度梯度區。
5.如權利要求1所述的一體化高效生物富集的生態處理裝置，其特征在于，多級好氧區為3級好氧區，多級好氧區依次通過一個或者多個通水口連通。
6.如權利要求1或5所述的一體化高效生物富集的生態處理裝置，其特征在于，多級好氧區采用多段廊道式，按100％空間比例安裝仿生生物填料模塊和植物富集模塊。
7.如權利要求1-6任一項所述的一體化高效生物富集的生態處理裝置，其特征在于，仿生生物填料模塊由可提升的活動填料支架和仿生生物填料組成，填料支架懸掛于預制梁或鋼構上。
8.如權利要求1-6任一項所述的一體化高效生物富集的生態處理裝置，其特征在于，仿生生物填料采用氨綸材質，填料采取差異化結構：其中，環形厭氧區填料采用豎向編織，梯級缺氧區、多級好氧區填料采用立體網狀編織。
9.如權利要求1-6任一項所述的一體化高效生物富集的生態處理裝置，其特征在于，植物富集模塊由吸附基質、網格載體、植物和觀察口組成。
10.如權利要求9所述的一體化高效生物富集的生態處理裝置，其特征在于，網格載體采用不銹鋼格柵和塑料網狀墊片；吸附基質采用除臭陶粒；觀察口采用透明亞克力材質立方體；用于日常觀測生化系統運行情況。
發明內容
本發明提出一體化高效生物富集的生態處理方法，該裝置遵循“分工合作，物盡其用”的原則，由連續的多級串聯的污水生物處理反應器組成，其構建包括環形厭氧區、梯級缺氧區、多級好氧區、仿生生物填料模塊、植物富集模塊等部分。通過反應區內固定生長在植物根系和人工生物填料上的生物膜及懸浮在反應池內的微生物，通過對生物的高度富集形成梯級變化，在合理曝氣的條件下，氧化分解污水中的有機物，并將其轉化為穩定的無機物，從而使污水中的污染物得以降解去除。
環形厭氧區廢水在廊道內循環流動，使厭氧反應區廢水與進水充分混合、濃度均分、循環流態、穩定厭氧降解。
梯級缺氧區水平流向進入廢水與垂直流向回流液充分混合，運動形成螺旋結構流向，沿流程在缺氧條件下逐級降解形成濃度梯度，最大限度優化處理系統內的生物相，充分混合同時提高脫氮去除效能。
多級好氧區采取精細化控制，確保反應過程處于最佳狀態，采用多級分格生化反應分區，每格生化反應區均獨立控制溶氧量，精確控制提高氧利用，降低反應能耗，在反應區不同位置分別設氨氮與硝態氮在線分析儀，根據氨氮與硝態氮濃度同步調整硝化液回流量等參數。
在環形厭氧區、梯級缺氧區和多級好氧區池底設置仿生生物填料，仿生生物填料采用氨綸材質。厭氧池與好氧池填料結構和密度差異化，厭氧池填料采用豎向編織，缺氧池、好氧池填料采用立體網狀編織。在不同反應區充分利用仿生生物填料巨大的比表面積，創造有利于微生物生長繁殖的多級適宜生活環境，強化活性微生物的附著，加速微生物的新陳代謝，有效氧化分解污水中的各種污染物。
在環形厭氧區、梯級缺氧區和多級好氧區池表面設置植物富集模塊，嵌入挺水植物，構建適宜微生物生長繁殖的生態系統，即可利用植物生長去除部分有機物，又可利用植物根系構建輔助生物載體，從而達到減少剩余污泥量和凈化污水處理過程所產生的臭味，改善生化單元小氣候和景觀環境的目的。
具體地，本發明通過以下技術方案來實現：
一體化高效生物富集的生態處理裝置，包括環形厭氧區、梯級缺氧區、多級好氧區，依次通過一個或者多個通水口連通；其中環形厭氧區、梯級缺氧區、多級好氧區中分別設置仿生生物填料模塊、植物富集模塊中一個或者兩個模塊。
作為本發明的一種優選技術方案，環形厭氧區中部通過隔板隔開，沿環流方向設置2臺低速攪拌機6。
作為本發明的一種優選技術方案，環流厭氧區按40％空間比例安裝仿生生物填料模塊和植物富集模塊，植物采用根系較短的景觀植物。
作為本發明的一種優選技術方案，梯級缺氧區采用L型，前1/4段狹長區為進水與回流液混合區，后3/4段為濃度梯度區，前1/4段狹長有利于進水與回流液充分混合，后3/4段沿流程逐級降解形成濃度梯度，提高脫氮去除效能。
作為本發明的一種優選技術方案，多級好氧區為3級好氧區，多級好氧區依次通過一個或者多個通水口連通。
作為本發明的一種優選技術方案，多級好氧區采用多段廊道式，按100％空間比例安裝仿生生物填料模塊和植物富集模塊，在各段充分利用仿生生物填料巨大的比表面積，加上水生植物發達根系，創造出有利于微生物生長繁殖的多級適宜生活環境，強化活性微生物的富集。
作為本發明的一種優選技術方案，仿生生物填料模塊由可提升的活動填料支架和仿生生物填料組成，填料支架懸掛于預制梁或鋼構上，方便填料提起檢修及更換。
作為本發明的一種優選技術方案，仿生生物填料采用氨綸材質，填料采取差異化結構：其中，環形厭氧區填料采用豎向編織，梯級缺氧區、多級好氧區填料采用立體網狀編織。
作為本發明的一種優選技術方案，植物富集模塊由吸附基質、網格載體、植物和觀察口組成，植物采用根系較短的景觀植物。
作為本發明的一種優選技術方案，網格載體采用不銹鋼格柵和塑料網狀墊片；吸附基質采用除臭陶粒，起到植物栽種支撐及凈化生化池氣味的作用；觀察口采用透明亞克力材質立方體，用于日常觀測生化系統運行情況。
綜上所述，本發明相對于現有技術的有益技術效果包括：
該處理系統由串連多級生物處理反應器組成，有別于常規的簡單分區，通過分格、分段、分區由此形成一系列缺氧和好氧反應器，在每個反應階段有一個特別適應環境的生態系統形成，包括營養比、溶解氧、化學需氧量、生化需氧量、氨氮、硝酸鹽、總氮濃度及氧化還原電位等的差異，最大限度優化處理系統內的生物相，通過在不同的反應器里固定在生物膜上的生態系統成分的改變和生物相的差異來逐漸適應不同區域內營養物濃度的變化，實現污染物有針對性的去除和相關微生物優勢菌種集中，最大程度的分解污染物，提高去除效率。
該技術在生化池上方植入先進的生態工程技術，通過所嵌入的挺水植物的生長不但可去除部分營養物質，同時由于植物根系上生長大量的生物膜，在反應池上部空間增加生物膜反應區，在提高微生物濃度的同時減少剩余污泥量，污水處理過程中所產生的臭味也得以凈化，改善生化系統的小氣候和景觀環境。
（發明人：劉洋;張帆;王偉綿;陳鴻芳;許德超;王小江;林武;韓琦;李芳玲;羅肅霜;曾勇輝;余波平;戴知廣）
