公布日：2022.07.08
申請日：2022.04.25
分類號：C02F7/00(2006.01)I;C02F3/02(2006.01)I;B01D29/03(2006.01)I
摘要
本發明涉及一種曝氣裝置，尤其涉及一種環保污水處理曝氣裝置。需要設計一種能夠使污水與空氣充分接觸，不影響曝氣效果的環保污水處理曝氣裝置。一種環保污水處理曝氣裝置，包括有底座、曝氣池、出水管、推進機構等，曝氣池下部固接有底座，曝氣池底部右側中間連接有出水管，曝氣池上設有用于提供動力的推進機構。本發明啟動氣缸的伸縮桿反復伸縮，帶動曝氣板左右移動對污水進行曝氣處理，且滑動架通過連接架帶動長齒條左右移動，長齒條左右移動帶動全齒輪正反轉動，進而撥動板會正反轉動對污水進行攪動，撥動板可以將曝氣池深處的污水帶起來，如此，能夠使污水與空氣充分接觸，不影響曝氣效果。
權利要求書

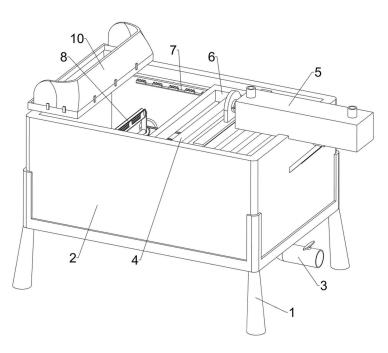

1.一種環保污水處理曝氣裝置，包括有底座（1）、曝氣池（2）、出水管（3）和曝氣板（4），曝氣池（2）下部固接有底座（1），曝氣池（2）底部右側中間連接有出水管（3），曝氣板（4）用于對污水進行曝氣，其特征在于，還包括有推進機構（5）和曝氣機構（6），曝氣池（2）上設有用于提供動力的推進機構（5），曝氣池（2）與推進機構（5）之間設有用于移動的曝氣機構（6），曝氣機構（6）與曝氣板（4）固定連接；推進機構（5）包括有支撐架（51）、安裝框（52）、氣缸（53）和連接板（54），曝氣池（2）外右側面上部中間固接有支撐架（51），支撐架（51）頂部固接有安裝框（52），安裝框（52）與曝氣池（2）固定連接，安裝框（52）內部固接有氣缸（53），氣缸（53）的伸縮桿上連接有連接板（54）；曝氣機構（6）包括有弓形板（61）、滑動架（62）和第一轉軸（63），連接板（54）底部固接有弓形板（61），曝氣池（2）內上部滑動式設有滑動架（62），滑動架（62）與弓形板（61）固定連接，滑動架（62）內間隔轉動式設有第一轉軸（63），第一轉軸（63）與曝氣板（4）固定連接；還包括有用于擺動曝氣板（4）的擺動機構（7），擺動機構（7）包括有固定板（71）、短齒條（72）、缺齒輪（73）、弧形滑桿（74）、第一安裝環（75）、滑動板（76）和弧形彈簧（77），曝氣池（2）內后側面上部固接有固定板（71），固定板（71）頂部間隔固接有短齒條（72），第一轉軸（63）后部固接有缺齒輪（73），缺齒輪（73）與短齒條（72）嚙合，第一轉軸（63）后部固接有第一安裝環（75），滑動架（62）后部間隔固接有弧形滑桿（74），弧形滑桿（74）上滑動式設有滑動板（76），相鄰的滑動板（76）與第一安裝環（75）固定連接，弧形滑桿（74）上繞有兩根弧形彈簧（77），弧形彈簧（77）一端與滑動板（76）連接，弧形彈簧（77）另一端與第一安裝環（75）連接；還包括有用于攪拌污水的攪拌機構（8），攪拌機構（8）包括有連接架（81）、長齒條（82）、第二轉軸（83）、全齒輪（84）、第三轉軸（85）、傳動組件（86）、安裝板（87）和撥動板（88），滑動架（62）底部前后對稱固接有連接架（81），連接架（81）底部固接有長齒條（82），曝氣池（2）中部轉動式設有第二轉軸（83），第二轉軸（83）前后兩側都固接有全齒輪（84），全齒輪（84）與長齒條（82）嚙合，曝氣池（2）下部左右對稱轉動式設有第三轉軸（85），第三轉軸（85）和第二轉軸（83）都前后對稱固接有安裝板（87），前后兩側安裝板（87）上部之間固接有用于攪拌污水的撥動板（88），第二轉軸（83）前部與右方第三轉軸（85）前部之間連接有傳動組件（86），第二轉軸（83）后部與左方第三轉軸（85）后部之間也連接有傳動組件（86）；還包括有用于擋住第一轉軸（63）的限位機構（9），限位機構（9）包括有第二安裝環（91）、轉動板（92）、弧形板（93）和限位板（94），第一轉軸（63）前部固接有第二安裝環（91），第二安裝環（91）外頂部固接有轉動板（92），滑動架（62）內前側面間隔固接有弧形板（93），弧形板（93）后側面左右對稱固接有用于擋住第一轉軸（63）的限位板（94）。
2.根據權利要求1所述的一種環保污水處理曝氣裝置，其特征在于，還包括有用于過濾污水的過濾機構（10），過濾機構（10）包括有下料斗（101）、濾網（102）和擋板（103），曝氣池（2）頂部左側固接有下料斗（101），下料斗（101）下部固接有用于過濾污水的濾網（102），下料斗（101）頂部右側固接有擋板（103）。
3.根據權利要求2所述的一種環保污水處理曝氣裝置，其特征在于，出水管（3）右部轉動式設有擋水板。
發明內容
為了克服污水與空氣的接觸面積只有污水的表層，從而導致污水與空氣接觸不夠充分，影響了曝氣的效果的缺點，本發明提供一種能夠使污水與空氣充分接觸，不影響曝氣效果的環保污水處理曝氣裝置。
本發明通過以下技術途徑實現：
一種環保污水處理曝氣裝置，包括有底座、曝氣池、出水管、曝氣板、推進機構和曝氣機構，曝氣池下部固接有底座，曝氣池底部右側中間連接有出水管，曝氣池上設有用于提供動力的推進機構，曝氣池與推進機構之間設有用于移動的曝氣機構，曝氣機構上設有用于對污水進行曝氣的曝氣板。
可選地，推進機構包括有支撐架、安裝框、氣缸和連接板，曝氣池外右側面上部中間固接有支撐架，支撐架頂部固接有安裝框，安裝框與曝氣池固定連接，安裝框內部固接有氣缸，氣缸的伸縮桿上連接有連接板。
可選地，曝氣機構包括有弓形板、滑動架和第一轉軸，連接板底部固接有弓形板，曝氣池內上部滑動式設有滑動架，滑動架與弓形板固定連接，滑動架內間隔轉動式設有第一轉軸，第一轉軸與曝氣板固定連接。
可選地，還包括有用于擺動曝氣板的擺動機構，擺動機構包括有固定板、短齒條、缺齒輪、弧形滑桿、第一安裝環、滑動板和弧形彈簧，曝氣池內后側面上部固接有固定板，固定板頂部間隔固接有短齒條，第一轉軸后部固接有缺齒輪，缺齒輪與短齒條嚙合，第一轉軸后部固接有第一安裝環，滑動架后部間隔固接有弧形滑桿，弧形滑桿上滑動式設有滑動板，相鄰的滑動板與第一安裝環固定連接，弧形滑桿上繞有兩根弧形彈簧，弧形彈簧一端與滑動板連接，弧形彈簧另一端與第一安裝環連接。
可選地，還包括有用于攪拌污水的攪拌機構，攪拌機構包括有連接架、長齒條、第二轉軸、全齒輪、第三轉軸、傳動組件、安裝板和撥動板，滑動架底部前后對稱固接有連接架，連接架底部固接有長齒條，曝氣池中部轉動式設有第二轉軸，第二轉軸前后兩側都固接有全齒輪，全齒輪與長齒條嚙合，曝氣池下部左右對稱轉動式設有第三轉軸，第三轉軸和第二轉軸都前后對稱固接有安裝板，前后兩側安裝板上部之間固接有用于攪拌污水的撥動板，第二轉軸前部與右方第三轉軸前部之間連接有傳動組件，第二轉軸后部與左方第三轉軸后部之間也連接有傳動組件。
可選地，還包括有用于擋住第一轉軸的限位機構，限位機構包括有第二安裝環、轉動板、弧形板和限位板，第一轉軸前部固接有第二安裝環，第二安裝環外頂部固接有轉動板，滑動架內前側面間隔固接有弧形板，弧形板后側面左右對稱固接有用于擋住第一轉軸的限位板。
可選地，還包括有用于過濾污水的過濾機構，過濾機構包括有下料斗、濾網和擋板，曝氣池頂部左側固接有下料斗，下料斗下部固接有用于過濾污水的濾網，下料斗頂部右側固接有擋板。
可選地，出水管右部轉動式設有擋水板。
本發明其顯著進步在于：
1、本發明啟動氣缸的伸縮桿反復伸縮，帶動曝氣板左右移動對污水進行曝氣處理，且滑動架通過連接架帶動長齒條左右移動，長齒條左右移動帶動全齒輪正反轉動，進而撥動板會正反轉動對污水進行攪動，撥動板可以將曝氣池深處的污水帶起來，如此，能夠使污水與空氣充分接觸，不影響曝氣效果。
2、本發明在限位機構的作用下，轉動板左右擺動會與限位板接觸，限位板對轉動板限位，如此，可避免第一轉軸轉動過度。
3、本發明在過濾機構的作用下，可通過下料斗將污水倒入曝氣池內，濾網可對污水內的雜物或垃圾進行過篩，如此，可避免污水內存有過多垃圾或雜物。
（發明人：喻艷琴）
