公布日：2022.07.12

申請日：2022.04.20

分類號：F25B27/02(2006.01)I;F25B29/00(2006.01)I;F25B30/06(2006.01)I;F25B39/00(2006.01)I;F28F13/12(2006.01)I

摘要

本發明公開了一種用于污水處理中的熱泵設備及使用方法，該用于污水處理中的熱泵設備包括壓縮機，所述壓縮機的出料口通過第三管路與第二換熱箱的進料口連接，所述第二換熱箱的出料口通過第一管路與第一換熱箱的進料口連通，所述第一換熱箱的出料口通過第二管路與壓縮機的進料口連通，所述第三管路置于地下污水中用于與污水進行熱交換，所述第一換熱箱外側設有一個防護箱，所述防護箱上端進氣口與吹風機的排氣端連通，所述防護箱右端設有用于排氣的排氣口，本申請針對現有裝置的弊端進行設計，在對污水進行處理時，合理利用污水中的熱源或冷源，利用換熱介質獲取此處的熱源和冷源，無需增設外置熱源或冷源，起到節能的作用。

權利要求書

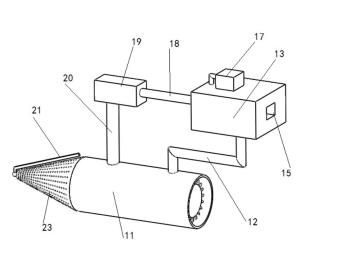

1.一種用于污水處理中的熱泵設備，包括壓縮機（19），所述壓縮機（19）的出料口通過第三管路（20）與第二換熱箱（27）的進料口連接，所述第二換熱箱（27）的出料口通過第一管路（12）與第一換熱箱（16）的進料口連通；其特征在于，所述第一換熱箱（16）的出料口通過第二管路（18）與壓縮機（19）的進料口連通，壓縮機（19）的進料口和出料口之間設有改變介質流通方向的換向閥，所述第三管路（20）置于地下污水中用于與污水進行熱交換，所述第一換熱箱（16）外側設有一個防護箱（13），所述防護箱（13）上端進氣口與吹風機（17）的排氣端連通，所述防護箱（13）右端設有用于排氣的排氣口（15），在壓縮機（19）的作用下，換熱介質進入第二換熱箱（27）中，然后與污水進行熱交換，隨后換熱介質進入第一換熱箱（16）中，所述第二換熱箱（27）外側設有防護組件。

2.根據權利要求1所述的用于污水處理中的熱泵設備，其特征在于，所述防護組件包括設置在第二換熱箱（27）外側的隔離筒（11），所述隔離筒（11）右端設有出液口（35），所述隔離筒（11）左端設有用于防止大顆粒雜質進入的錐形過濾網（23），所述隔離筒（11）中間位置設有一個旋轉桿（24），所述旋轉桿（24）左端外側轉動設有一個固定軸承（25），所述固定軸承（25）外圈通過定位桿（26）與隔離筒（11）內壁連接固定，所述旋轉桿（24）左端貫穿錐形過濾網（23）左端，所述旋轉桿（24）左端設有用于防止雜質堵塞的刮料組件，所述旋轉桿（24）右端設有旋轉盤（34），所述旋轉盤（34）外側陣列分布有若干個葉片（33）。

3.根據權利要求2所述的用于污水處理中的熱泵設備，其特征在于，所述隔離筒（11）為左端大右端小的錐形結構，有助于加速隔離筒（11）右端的流速。

4.根據權利要求2所述的用于污水處理中的熱泵設備，其特征在于，所述隔離筒（11）與第二換熱箱（27）之間通過若干個連桿連接固定。

5.根據權利要求1所述的用于污水處理中的熱泵設備，其特征在于，所述第一換熱箱（16）和第二換熱箱（27）采用金屬材料制成。

6.根據權利要求1所述的用于污水處理中的熱泵設備，其特征在于，所述第一換熱箱（16）外側分布有若干個用于增大換熱面積的散熱翅片（14）。

7.根據權利要求2所述的用于污水處理中的熱泵設備，其特征在于，所述刮料組件包括設置在旋轉桿（24）左端的刮料桿（21），所述刮料桿（21）外側設有與錐形過濾網（23）外側面相配合以實現清孔的刮料刀片（22）。

8.根據權利要求2所述的用于污水處理中的熱泵設備，其特征在于，所述旋轉桿（24）和第二換熱箱（27）之間設有用于對第二換熱箱（27）內部換熱介質進行混合的混料件，所述混料件包括貫穿第二換熱箱（27）左右兩端的磁力通道（32），所述磁力通道（32）所在的旋轉桿（24）外側陣列分布有若干個第二磁鐵塊（30），所述磁力通道（32）外側的第二換熱箱（27）內部轉動設有一個旋轉套（31），所述旋轉套（31）上陣列分布有若干個與第二磁鐵塊（30）相對應的第一磁鐵塊（29），多個第二磁鐵塊（30）構成了內部磁力環，多個第一磁鐵塊（29）構成了一個外部磁力環，所述旋轉套（31）外側陣列分布有若干個攪拌葉片（28），攪拌葉片（28）轉動時會帶動第二換熱箱（27）內部的換熱介質攪拌。

9.一種權利要求1-8任一項所述的用于污水處理中的熱泵設備的使用方法，其特征在于，包括以下步驟：步驟一：將隔離筒（11）和第二換熱箱（27）放置在污水中，使得設備可以與污水進行熱交換；步驟二：在壓縮機（19）的作用下，換熱介質進入第二換熱箱（27）中，然后與污水進行熱交換，錐形過濾網（23）會阻擋雜質進入隔離筒（11）中，在污水流動時，磁力通道（32）帶動旋轉盤（34）轉動，從而為旋轉桿（24）提供旋轉動力，在旋轉桿（24）的轉動下，刮料刀片（22）會沿著錐形過濾網（23）表面刮動，從而清除錐形過濾網（23）表面的雜質，從而實現清孔處理，在旋轉桿（24）轉動時，在磁力的作用下，旋轉套（31）也會對應這樣轉動，所述旋轉套（31）外側陣列分布有若干個攪拌葉片（28），攪拌葉片（28）轉動時會帶動第二換熱箱（27）內部的換熱介質攪拌，隨后換熱介質進入第一換熱箱（16）中；步驟三：在吹風機（17）的作用下，空氣進入防護箱（13）中，空氣與第一換熱箱（16）外側進行熱交換，隨后換熱后的氣體沿著排氣口（15）排出，從而為室內提供涼風或熱風。

發明內容

本發明的目的在于提供一種用于污水處理中的熱泵設備及使用方法，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種用于污水處理中的熱泵設備，包括壓縮機，所述壓縮機的出料口通過第三管路與第二換熱箱的進料口連接，所述第二換熱箱的出料口通過第一管路與第一換熱箱的進料口連通，所述第一換熱箱的出料口通過第二管路與壓縮機的進料口連通，壓縮機的進料口和出料口之間設有改變介質流通方向的換向閥，所述第三管路置于地下污水中用于與污水進行熱交換，所述第一換熱箱外側設有一個防護箱，所述防護箱上端進氣口與吹風機的排氣端連通，所述防護箱右端設有用于排氣的排氣口，在壓縮機的作用下，換熱介質進入第二換熱箱中，然后與污水進行熱交換，隨后換熱介質進入第一換熱箱中，所述第二換熱箱外側設有防護組件。

作為本發明進一步的方案：所述防護組件包括設置在第二換熱箱外側的隔離筒，所述隔離筒右端設有出液口，所述隔離筒左端設有用于防止大顆粒雜質進入的錐形過濾網，所述隔離筒中間位置設有一個旋轉桿，所述旋轉桿左端外側轉動設有一個固定軸承，所述固定軸承外圈通過定位桿與隔離筒內壁連接固定，所述旋轉桿左端貫穿錐形過濾網左端，所述旋轉桿左端設有用于防止雜質堵塞的刮料組件，所述旋轉桿右端設有旋轉盤，所述旋轉盤外側陣列分布有若干個葉片。

作為本發明進一步的方案：所述隔離筒為左端大右端小的錐形結構，有助于加速隔離筒右端的流速。

作為本發明進一步的方案：所述隔離筒與第二換熱箱之間通過若干個連桿連接固定。

作為本發明進一步的方案：所述第一換熱箱和第二換熱箱采用金屬材料制成。

作為本發明進一步的方案：所述第一換熱箱外側分布有若干個用于增大換熱面積的散熱翅片。

作為本發明進一步的方案：所述刮料組件包括設置在旋轉桿左端的刮料桿，所述刮料桿外側設有與錐形過濾網外側面相配合以實現清孔的刮料刀片。

作為本發明進一步的方案：所述旋轉桿和第二換熱箱之間設有用于對第二換熱箱內部換熱介質進行混合的混料件，所述混料件包括貫穿第二換熱箱左右兩端的磁力通道，所述磁力通道所在的旋轉桿外側陣列分布有若干個第二磁鐵塊，所述磁力通道外側的第二換熱箱內部轉動設有一個旋轉套，所述旋轉套上陣列分布有若干個與第二磁鐵塊相對應的第一磁鐵塊，多個第二磁鐵塊構成了內部磁力環，多個第一磁鐵塊構成了一個外部磁力環，所述旋轉套外側陣列分布有若干個攪拌葉片，攪拌葉片轉動時會帶動第二換熱箱內部的換熱介質攪拌。

與現有技術相比，本發明的有益效果是：本申請針對現有裝置的弊端進行設計，在對污水進行處理時，合理利用污水中的熱源或冷源，利用換熱介質獲取此處的熱源和冷源，無需增設外置熱源或冷源，起到節能的作用，并且這里利用污水中的動力進行防護，避免雜質覆蓋第二換熱箱，還可以對第二換熱箱內部換熱介質進行混料，有效的提高了混合的均勻性，提高了制熱或制冷效果。

（發明人：張景鑄;張景聚;劉坤;王金舟;劉書慶）
