公布日：2022.07.05

申請日：2022.03.07

分類號：B01D29/03(2006.01)I;B01D29/60(2006.01)I;B01D29/96(2006.01)I;B01D29/90(2006.01)I

摘要

本發明涉及污水處理設備技術領域，尤其是一種大型農村污水處理設備，包括污水箱，所述污水箱的內部及其上方均設有活動框體，兩個所述活動框體錯位設置并在豎直方向平行排列，所述污水箱內部兩個對稱側面均通過螺釘安裝有四個凹型滑道，四個所述凹型滑道分別位于兩個活動框體的兩側，兩個所述活動框體的兩端分部延伸至四個凹型滑道的內部。本發明通過設置兩個活動框體，通過兩個濾網使用機械外力輪流交替更換，提升了操作的便捷性，節省工作所需的時間，進而提了濾網對污水處理的效率。

權利要求書

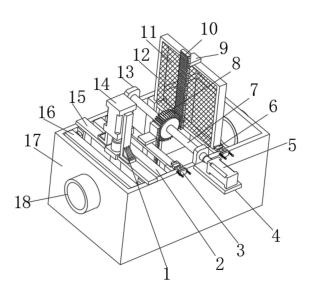

1.一種大型農村污水處理設備，包括污水箱（17），其特征在于，所述污水箱（17）的內部及其上方均設有活動框體（12），兩個所述活動框體（12）錯位設置并在豎直方向平行排列，所述污水箱（17）內部兩個對稱側面均通過螺釘安裝有四個凹型滑道（19），四個所述凹型滑道（19）分別位于兩個活動框體（12）的兩側，兩個所述活動框體（12）的兩端分部延伸至四個凹型滑道（19）的內部，所述活動框體（12）的底部與污水箱（17）的內部底面接觸，兩個所述活動框體（12）的均通過螺釘安裝有匹配設置的濾網（11），兩個所述活動框體（12）的頂部均通過螺釘安裝有連接板（9），兩個所述連接板（9）的位置水平對應，兩個所述連接板（9）位置對應的一端均通過螺釘安裝有齒條（10），兩個所述齒條（10）的底部均與兩個連接板（9）的底部處于同一水平面，兩個所述齒條（10）設置設有驅動機構，所述驅動機構包括第一軸承座（13），兩個所述第一軸承座（13）的底端均通過螺釘安裝在污水箱（17）頂部，兩個所述第一軸承座（13）位于活動框體（12）的兩側，兩個所述第一軸承座（13）的內圈之間緊配插接有轉動軸（7），所述轉動軸（7）的表面固定套設有齒輪（8），所述齒輪（8）和兩個齒條（10）嚙合連接，所述轉動軸（7）的一端通過聯軸器安裝有第一驅動電機（5），所述第一驅動電機（5）的外殼通過螺釘安裝有電機安裝座（4），所述電機安裝座（4）的一端通過螺釘安裝在污水箱（17）的外部，兩個所述活動框體（12）和兩個凹型滑道（19）之間通過定位機構連接，所述定位機構包括插孔（30）、凹型安裝件（6）和金屬塊（34），所述插孔（30）開設在活動框體（12）的底端，所述凹型安裝件（6）的兩端通過螺釘安裝在污水箱（17）的頂部，所述金屬塊（34）的底端粘接在污水箱（17）的外部，所述插孔（30）、金屬塊（34）和凹型安裝件（6）在水平方向上位置對應，所述凹型安裝件（6）的內部滑動插接有活動塊（32），所述活動塊（32）的一端通過螺釘安裝有凸塊（31），所述凸塊（31）的一端滑動插接在插孔（30）的內部，所述活動塊（32）的另一端通過螺釘安裝有連接桿（33），所述連接桿（33）的一端貫穿金屬塊（34）的側面，所述金屬塊（34）的側面吸附有電磁鐵（3），所述連接桿（33）的一端粘接在電磁鐵（3）的側面，所述電磁鐵（3）的兩端和金屬塊（34）的兩端之間通過彈性機構連接，所述污水箱（17）的內部設有封堵機構，所述封堵機構包括堵板（16），所述堵板（16）的側面粘接有密封橡膠墊（23），所述密封橡膠墊（23）的側面與污水箱（17）的進水口接觸，所述堵板（16）和濾網（11）平行設置，所述堵板（16）的一側設有第三軸承座（26）和第二軸承座（20），所述第三軸承座（26）通過螺釘安裝在污水箱（17）的內部底面，所述第二軸承座（20）位于第三軸承座（26）的上方，所述第三軸承座（26）和第二軸承座（20）的位置對應，所述第三軸承座（26）和第二軸承座（20）的內圈之間緊配插接有絲杠（22），所述絲杠（22）的一端通過聯軸器安裝有第二驅動電機（14），所述第二軸承座（20）的兩端均通過螺釘安裝有連接板（15），兩個所述連接板（15）的一端通過螺釘安裝在污水箱（17）的頂部，所述第二驅動電機（14）的外殼通過螺釘安裝有電機安裝板（1），所述電機安裝板（1）通過螺釘安裝在連接板（15）的頂部，所述絲杠（22）的表面螺紋套設有螺管（25），所述螺管（25）的側面通過螺釘安裝有連接塊（27），所述連接塊（27）的一端通過螺釘安裝在堵板（16）的側面，所述堵板（16）和兩個連接板（15）之間設有限位機構。

2.根據權利要求1所述的一種大型農村污水處理設備，其特征在于，所述彈性機構包括第一安裝板（35）和第二安裝板（36），所述第一安裝板（35）和第二安裝板（36）的一端通過螺釘分別安裝在電磁鐵（3）和金屬塊（34）的側面，所述第一安裝板（35）和第二安裝板（36）的位置對應，所述第一安裝板（35）的側面通過螺釘安裝有固定桿（39），所述固定桿（39）的一端貫穿第二安裝板（36）的側面并延伸至其一側，所述固定桿（39）的表面套設有壓力彈簧（38），所述壓力彈簧（38）的兩端通過螺釘分別安裝在第一安裝板（35）和第二安裝板（36）的側面。

3.根據權利要求2所述的一種大型農村污水處理設備，其特征在于，所述固定桿（39）的一端通過螺釘安裝有擋板（37），所述固定桿（39）的表面套設有拉伸彈簧（21），所述拉伸彈簧（21）的兩端通過螺釘分別安裝在擋板（37）和第二安裝板（36）的表面。

4.根據權利要求1所述的一種大型農村污水處理設備，其特征在于，所述污水箱（17）的內部通過螺釘安裝有匹配設置的固定框體（2），所述固定框體（2）的內部通過螺釘安裝有多個擋條（29），多個所述擋條（29）呈豎直狀排列，所述固定框體（2）位于絲杠（22）和濾網（11）之間。

5.根據權利要求4所述的一種大型農村污水處理設備，其特征在于，所述擋條（29）至少設有六個，六個所述擋條（29）等距排列，所述擋條（29）呈傾斜狀。

6.根據權利要求1所述的一種大型農村污水處理設備，其特征在于，所述限位機構包括長條板（24），所述長條板（24）的一端通過螺釘安裝在連接板（15）的底部，所述長條板（24）的長度和堵板（16）的高度相同，所述長條板（24）和堵板（16）平行設置，所述長條板（24）的側面通過螺釘安裝有多個萬向滾珠（28）。

7.根據權利要求6所述的一種大型農村污水處理設備，其特征在于，所述萬向滾珠（28）至少設有五個，五個所述萬向滾珠（28）等距排列。

8.根據權利要求1所述的一種大型農村污水處理設備，其特征在于，所述污水箱（17）的兩端均貫穿安裝有污水管道（18），其中一個所述污水管道（18）對的端部與密封橡膠墊（23）的側面接觸。

9.根據權利要求1所述的一種大型農村污水處理設備，其特征在于，兩個所述齒條（10）的頂端均延伸至兩個連接板（9）的上方，兩個所述齒條（10）的長度相同。10.根據權利要求1所述的一種大型農村污水處理設備，其特征在于，所述第一驅動電機（5）、第二驅動電機（14）和電磁鐵（3）均通過導線與PLC控制器連接。

發明內容

本發明的目的是為了解決現有技術中存在的缺點，而提出的一種大型農村污水處理設備。

為達到以上目的，本發明采用的技術方案為：一種大型農村污水處理設備，包括污水箱，所述污水箱的內部及其上方均設有活動框體，兩個所述活動框體錯位設置并在豎直方向平行排列，所述污水箱內部兩個對稱側面均通過螺釘安裝有四個凹型滑道，四個所述凹型滑道分別位于兩個活動框體的兩側，兩個所述活動框體的兩端分部延伸至四個凹型滑道的內部，所述活動框體的底部與污水箱的內部底面接觸，兩個所述活動框體的均通過螺釘安裝有匹配設置的濾網，兩個所述活動框體的頂部均通過螺釘安裝有連接板，兩個所述連接板的位置水平對應，兩個所述連接板位置對應的一端均通過螺釘安裝有齒條，兩個所述齒條的底部均與兩個連接板的底部處于同一水平面，兩個所述齒條設置設有驅動機構，所述驅動機構包括第一軸承座，兩個所述第一軸承座的底端均通過螺釘安裝在污水箱頂部，兩個所述第一軸承座位于活動框體的兩側，兩個所述第一軸承座的內圈之間緊配插接有轉動軸，所述轉動軸的表面固定套設有齒輪，所述齒輪和兩個齒條嚙合連接，所述轉動軸的一端通過聯軸器安裝有第一驅動電機，所述第一驅動電機的外殼通過螺釘安裝有電機安裝座，所述電機安裝座的一端通過螺釘安裝在污水箱的外部，兩個所述活動框體和兩個凹型滑道之間通過定位機構連接，所述定位機構包括插孔、凹型安裝件和金屬塊，所述插孔開設在活動框體的底端，所述凹型安裝件的兩端通過螺釘安裝在污水箱的頂部，所述金屬塊的底端粘接在污水箱的外部，所述插孔、金屬塊和凹型安裝件在水平方向上位置對應，所述凹型安裝件的內部滑動插接有活動塊，所述活動塊的一端通過螺釘安裝有凸塊，所述凸塊的一端滑動插接在插孔的內部，所述活動塊的另一端通過螺釘安裝有連接桿，所述連接桿的一端貫穿金屬塊的側面，所述金屬塊的側面吸附有電磁鐵，所述連接桿的一端粘接在電磁鐵的側面，所述電磁鐵的兩端和金屬塊的兩端之間通過彈性機構連接，所述污水箱的內部設有封堵機構，所述封堵機構包括堵板，所述堵板的側面粘接有密封橡膠墊，所述密封橡膠墊的側面與污水箱的進水口接觸，所述堵板和濾網平行設置，所述堵板的一側設有第三軸承座和第二軸承座，所述第三軸承座通過螺釘安裝在污水箱的內部底面，所述第二軸承座位于第三軸承座的上方，所述第三軸承座和第二軸承座的位置對應，所述第三軸承座和第二軸承座的內圈之間緊配插接有絲杠，所述絲杠的一端通過聯軸器安裝有第二驅動電機，所述第二軸承座的兩端均通過螺釘安裝有連接板，兩個所述連接板的一端通過螺釘安裝在污水箱的頂部，所述第二驅動電機的外殼通過螺釘安裝有電機安裝板，所述電機安裝板通過螺釘安裝在連接板的頂部，所述絲杠的表面螺紋套設有螺管，所述螺管的側面通過螺釘安裝有連接塊，所述連接塊的一端通過螺釘安裝在堵板的側面，所述堵板和兩個連接板之間設有限位機構。

優選的，所述彈性機構包括第一安裝板和第二安裝板，所述第一安裝板和第二安裝板的一端通過螺釘分別安裝在電磁鐵和金屬塊的側面，所述第一安裝板和第二安裝板的位置對應，所述第一安裝板的側面通過螺釘安裝有固定桿，所述固定桿的一端貫穿第二安裝板的側面并延伸至其一側，所述固定桿的表面套設有壓力彈簧，所述壓力彈簧的兩端通過螺釘分別安裝在第一安裝板和第二安裝板的側面。

優選的，所述固定桿的一端通過螺釘安裝有擋板，所述固定桿的表面套設有拉伸彈簧，所述拉伸彈簧的兩端通過螺釘分別安裝在擋板和第二安裝板的表面。

優選的，所述污水箱的內部通過螺釘安裝有匹配設置的固定框體，所述固定框體的內部通過螺釘安裝有多個擋條，多個所述擋條呈豎直狀排列，所述固定框體位于絲杠和濾網之間。

優選的，所述擋條至少設有六個，六個所述擋條等距排列，所述擋條呈傾斜狀。

優選的，所述限位機構包括長條板，所述長條板的一端通過螺釘安裝在連接板的底部，所述長條板的長度和堵板的高度相同，所述長條板和堵板平行設置，所述長條板的側面通過螺釘安裝有多個萬向滾珠。

優選的，所述萬向滾珠至少設有五個，五個所述萬向滾珠等距排列。

優選的，所述污水箱的兩端均貫穿安裝有污水管道，其中一個所述污水管道對的端部與密封橡膠墊的側面接觸。

優選的，兩個所述齒條的頂端均延伸至兩個連接板的上方，兩個所述齒條的長度相同。

優選的，所述第一驅動電機、第二驅動電機和電磁鐵均通過導線與PLC控制器連接。

與現有技術相比，本發明具有以下有益效果：本發明通過設置兩個活動框體，兩個濾網安裝在兩個活動框體的內部，其中一個活動框體安放在污水箱內對污水進行處理，而另一個活動框體位于污水箱的上方，處于備用狀態，在需要更換濾網時，只需通過驅動機構帶動兩個齒條，兩個齒條帶動兩個活動框體在豎直方向進行上下移動，使得污水中的濾網移動至污水箱的上方，同時將備用狀態的濾網安放在污水箱中，相對于人力更換濾網，該方式通過兩個濾網使用機械外力輪流交替更換，提升了操作的便捷性，節省工作所需的時間，進而提了濾網對污水處理的效率；本發明進一步在污水箱的進水口處設置封堵機構，封堵機構用于在更換濾網過程中封堵進水口，避免未處理的污水在濾網更換過程中從污水箱流出，提升了濾網對污水處理的效率。

（發明人：鄒希堅;高青;高曉東）
