公布日：2022.08.30
申請日：2022.06.10
分類號：C02F9/04(2006.01)I;B01F27/90(2022.01)I;B01F27/191(2022.01)I;B01F27/808(2022.01)I
摘要
本發明提供一種多級篩分型農村污水治理裝置，涉及污水治理技術領域。該多級篩分型農村污水治理裝置，包括筒體，所述筒體的上表面一側開設有入水口，所述筒體的上表面另一側固定連接有第一電機，所述第一電機的輸出端固定連接有第一轉動軸，所述第一轉動軸的外壁固定連接有第一齒輪，所述第一齒輪的側壁嚙合連接有第二齒輪，所述第二齒輪的內壁固定連接有轉動桿，所述轉動桿向下貫穿至筒體的內部，且轉動桿的外壁豎直開設有四個卡槽，所述卡槽的內壁滑動連接有旋轉臺，所述旋轉臺的上表面一側固定且貫穿設置有存放筒，且存放筒為中通筒，所述旋轉臺的底部轉動連接有過濾盤。本發明，可進行多層次篩分去，且效率高。
權利要求書

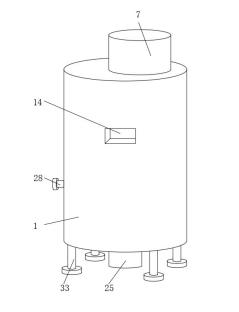

1.一種多級篩分型農村污水治理裝置，包括筒體（1），其特征在于：所述筒體（1）的上表面一側開設有入水口（8），所述筒體（1）的上表面另一側固定連接有第一電機（2），所述第一電機（2）的輸出端固定連接有第一轉動軸（3），所述第一轉動軸（3）的外壁固定連接有第一齒輪（4），所述第一齒輪（4）的側壁嚙合連接有第二齒輪（5），所述第二齒輪（5）的內壁固定連接有轉動桿（6），所述轉動桿（6）向下貫穿至筒體（1）的內部，且轉動桿（6）的外壁豎直開設有四個卡槽（32），所述卡槽（32）的內壁滑動連接有旋轉臺（9），所述旋轉臺（9）的上表面一側固定且貫穿設置有存放筒（10），且存放筒（10）為中通筒，所述旋轉臺（9）的底部轉動連接有過濾盤（11），所述過濾盤（11）的上表面四周設置有四個過濾網，且四個過濾網的目數沿逆時針方向依次較少，且最后一個過濾網為通孔；所述筒體（1）的內壁固定連接有網架（15），所述網架（15）的內底壁中部固定連接有固定框（16），所述固定框（16）的后側內壁設置有第二電機（17），所述第二電機（17）的輸出端固定連接有第二轉動軸（18），所述第二轉動軸（18）遠離第二電機（17）的一端固定連接有轉盤（19），所述轉盤（19）的前表面轉動連接有連接桿（20），所述連接桿（20）的上端轉動連接有滑塊（21），所述滑塊（21）的上表面固定連接有導桿（22），所述導桿（22）的上端固定連接有連接板（23），所述連接板（23）的上表面兩側均固定連接有固定桿（24），所述固定桿（24）的上端與過濾盤（11）固定連接；所述筒體（1）的下表面中部固定連接有第三電機（25），所述第三電機（25）的輸出端延伸至筒體（1）的內部，且固定連接有第三轉動軸（26），所述第三轉動軸（26）的外壁固定連接有攪拌桿（27）。
2.根據權利要求1所述的一種多級篩分型農村污水治理裝置，其特征在于：所述第一齒輪（4）和第二齒輪（5）的大小一致，所述第一齒輪（4）的齒數是第二齒輪（5）齒數的四分之一。
3.根據權利要求1所述的一種多級篩分型農村污水治理裝置，其特征在于：所述筒體（1）的上表面且位于第一齒輪（4）和第二齒輪（5）的外部固定連接有防護框（7）。
4.根據權利要求1所述的一種多級篩分型農村污水治理裝置，其特征在于：所述筒體（1）的兩側內壁均豎直開設有限位槽（30），所述過濾盤（11）的外壁固定連接有限位塊（31），所述限位塊（31）與限位槽（30）滑動連接。
5.根據權利要求1所述的一種多級篩分型農村污水治理裝置，其特征在于：所述過濾盤（11）的下表面四周等距固定有四個伸縮桿（13），所述伸縮桿（13）的底端固定連接有濾水網（12），所述筒體（1）的外表面開設有四個排污口（14）。
6.根據權利要求1所述的一種多級篩分型農村污水治理裝置，其特征在于：所述固定框（16）的內部設置有蓄電池，所述第二電機（17）電性連接于該蓄電池。
7.根據權利要求1所述的一種多級篩分型農村污水治理裝置，其特征在于：所述筒體（1）的側壁貫穿設置有加藥管（28），所述筒體（1）的底部貫穿設置有排水管（29），所述排水管（29）的底端設置有控制閥。
8.根據權利要求1所述的一種多級篩分型農村污水治理裝置，其特征在于：所述筒體（1）的底端四角均固定連接有支撐腿（33），所述支撐腿（33）的底端設置有防滑墊。
發明內容
（一）解決的技術問題針對現有技術的不足，本發明提供了一種多級篩分型農村污水治理裝置，解決了篩分程度低，且篩分的效果差的問題。
（二）技術方案為實現以上目的，本發明通過以下技術方案予以實現：一種多級篩分型農村污水治理裝置，包括筒體，所述筒體的上表面一側開設有入水口，所述筒體的上表面另一側固定連接有第一電機，所述第一電機的輸出端固定連接有第一轉動軸，所述第一轉動軸的外壁固定連接有第一齒輪，所述第一齒輪的側壁嚙合連接有第二齒輪，所述第二齒輪的內壁固定連接有轉動桿，所述轉動桿向下貫穿至筒體的內部，且轉動桿的外壁豎直開設有四個卡槽，所述卡槽的內壁滑動連接有旋轉臺，所述旋轉臺的上表面一側固定且貫穿設置有存放筒，且存放筒為中通筒，所述旋轉臺的底部轉動連接有過濾盤，所述過濾盤的上表面四周設置有四個過濾網，且四個過濾網的目數沿逆時針方向依次較少，且最后一個過濾網為通孔；所述筒體的內壁固定連接有網架，所述網架的內底壁中部固定連接有固定框，所述固定框的后側內壁設置有第二電機，所述第二電機的輸出端固定連接有第二轉動軸，所述第二轉動軸遠離第二電機的一端固定連接有轉盤，所述轉盤的前表面轉動連接有連接桿，所述連接桿的上端轉動連接有滑塊，所述滑塊的上表面固定連接有導桿，所述導桿的上端固定連接有連接板，所述連接板的上表面兩側均固定連接有固定桿，所述固定桿的上端與過濾盤固定連接；所述筒體的下表面中部固定連接有第三電機，所述第三電機的輸出端延伸至筒體的內部，且固定連接有第三轉動軸，所述第三轉動軸的外壁固定連接有攪拌桿。
優選的，所述第一齒輪和第二齒輪的大小一致，所述第一齒輪的齒數是第二齒輪齒數的四分之一。
優選的，所述筒體的上表面且位于第一齒輪和第二齒輪的外部固定連接有防護框。
優選的，所述筒體的兩側內壁均豎直開設有限位槽，所述過濾盤的外壁固定連接有限位塊，所述限位塊與限位槽滑動連接。
優選的，所述過濾盤的下表面四周等距固定有四個伸縮桿，所述伸縮桿的底端固定連接有濾水網，所述筒體的外表面開設有四個排污口。
優選的，所述固定框的內部設置有蓄電池，所述第二電機電性連接于該蓄電池。
優選的，所述筒體的側壁貫穿設置有加藥管，所述筒體的底部貫穿設置有排水管，所述排水管的底端設置有控制閥。
優選的，所述筒體的底端四角均固定連接有支撐腿，所述支撐腿的底端設置有防滑墊。
（三）有益效果本發明提供了一種多級篩分型農村污水治理裝置。具備以下有益效果：1、設置有過濾盤，且過濾盤的上表面四周設置有四個過濾網，可對污水進行多層次篩分，篩分程度高。
2、設置有固定框、第二電機、轉盤、連接桿、滑塊、導桿、連接板和固定桿，通過第二電機的驅動作用，可實現轉盤的轉動，在連接桿的連接作用下，可實現滑塊帶動連接板進行上下往復移動，進而可實現固定桿帶動過濾盤上下往復移動，可提高篩分的效率。
3、設置有第三電機和攪拌桿，可將藥劑與污水進行充分混合反應，提高處理效率。
（發明人：高泰培;孫華秀;劉勇;陳帶軍）
