公布日：2022.07.15
申請日：2022.03.31
分類號：C02F9/10(2006.01)I;B01D45/16(2006.01)I;B01D45/08(2006.01)I;F23J15/06(2006.01)I;F22B37/26(2006.01)I;F28D15/02(2006.01)I;
F28G9/00(2006.01)I
摘要
本發明公開了一種水泥窯余熱發電排污水零排放系統及工藝，包括按照污水流向依次通過管路相連的循環水池、水軟化及過濾裝置、一級反滲透裝置、一級濃水罐、二級反滲透裝置、二級濃水罐、煙氣余熱蒸發器；所述的煙氣余熱蒸發器加熱側入口與現場煙氣管路相連，煙氣余熱蒸發器加熱側出口與風機相連，并經過風機送入煙囪排到大氣中，所述的煙氣余熱蒸發器加熱側采用150℃以上的廢氣，所述的煙氣余熱蒸發器包括煙風通道、鍋筒和熱管。本發明節約系統的建設及運行成本，使得水泥企業排放的煙氣利用效率大大提高。真正實現循環水零排放的目標，整套系統設備結構緊湊，占地較少，系統運行壽命長。
權利要求書
1.一種水泥窯余熱發電排污水零排放系統及工藝，包括循環水池、水軟化及過濾裝置、沉降污泥板框壓濾機、一級反滲透裝置、二級反滲透裝置、煙氣余熱蒸發器、風機和煙囪，其特征在于：污水依次流向通過管路相連的循環水池、水軟化及過濾裝置、一級反滲透裝置、二級反滲透裝置、煙氣余熱蒸發器；所述的水軟化及過濾裝置底部設有排污口，所述的排污口與沉降污泥板框壓濾機入口相連；所述的煙氣余熱蒸發器包括煙風通道和鍋筒，所述的煙風通道直立設置，煙風通道頂部設有煙氣進口，底部設有排灰口，靠近底部側壁設有煙氣出口，所述煙氣進口與現場煙氣管路相連，所述的煙氣出口與風機相連，并經過風機送入煙囪排到大氣中；所述的鍋筒為直立設置的圓筒形承壓容器，鍋筒頂部設有蒸汽出口，底部設有第一排污口；所述的一級反滲透裝置、二級反滲透裝置產生的清水與所述的鍋筒出口的蒸汽混合后經水泵送入循環水池循環應用。
2.根據權利要求1所述的一種水泥窯余熱發電排污水零排放系統及工藝，其特征在于：所述的一級反滲透裝置與二級反滲透裝置之間設有一級濃水罐，在二級反滲透裝置與煙氣余熱蒸發器之間設有二級濃水罐。
3.根據權利要求1所述的一種水泥窯余熱發電排污水零排放系統及工藝，其特征在于：所述的沉降污泥板框壓濾機排出的泥餅送入水泥窯生料混合處。
4.根據權利要求1所述的一種水泥窯余熱發電排污水零排放系統及工藝，其特征在于：所述的煙氣余熱蒸發器排出的濃縮晶漿和污水送入水泥窯生料混合處。
5.根據權利要求1所述的一種水泥窯余熱發電排污水零排放系統及工藝，其特征在于：所述的循環水池、水軟化及過濾裝置、一級反滲透裝置、二級反滲透裝置的前端均設置有水泵。
6.根據權利要求1所述的一種水泥窯余熱發電排污水零排放系統及工藝，其特征在于：所述的煙氣余熱蒸發器還包括用于傳熱的熱管，所述的熱管傾斜布置，低段置于煙風通道內，高段置于鍋筒內；所述的鍋筒內自上而下依次設有除沫器、蒸發室和省煤器室，所述的除沫器、蒸發室和省煤器室分別經過第一隔板和第二隔板分隔，所述的除沫器底部設有排液管，所述的排液管上端連接倒圓臺形的底部，倒圓臺頂部與圓筒相連，圓筒內上部設有多層過濾網，倒圓臺側壁為蒸汽入口，倒圓臺側壁縱向呈輻射狀均勻設有柵格片，柵格片與倒圓臺側壁呈10-60度夾角，除沫器頂部設有除沫器蒸汽出口，蒸發室上部側壁設有反沖洗孔，蒸發室下部側壁設有檢修人孔，省煤器室下部側壁設有污水進口。
7.根據權利要求6所述的一種水泥窯余熱發電排污水零排放系統及工藝，其特征在于：所述的第一隔板為環形隔板，隔板內外環分別與除沫器外壁和鍋筒內壁焊接。
8.根據權利要求6所述的一種水泥窯余熱發電排污水零排放系統及工藝，其特征在于：所述的第二隔板為圓形隔板，所述的第二隔板按照熱管傾斜角度，與熱管平行的焊接固定在鍋筒內壁，所述的第二隔板的最低端開有三角型缺口用于排污，第二隔板上設有多組圓孔，用于省煤器室加熱后的熱水通過第二隔板進入蒸發室內進一步蒸發。
9.根據權利要求6所述的一種水泥窯余熱發電排污水零排放系統及工藝，其特征在于：所述的蒸發室中第二隔板最低處的鍋筒內壁設置第二排污口，將濃縮后的污水引出。
發明內容
針對現有技術的不足，本發明提供一種水泥窯余熱發電排污水零排放系統及工藝,實現零排放的同時，節約成本。

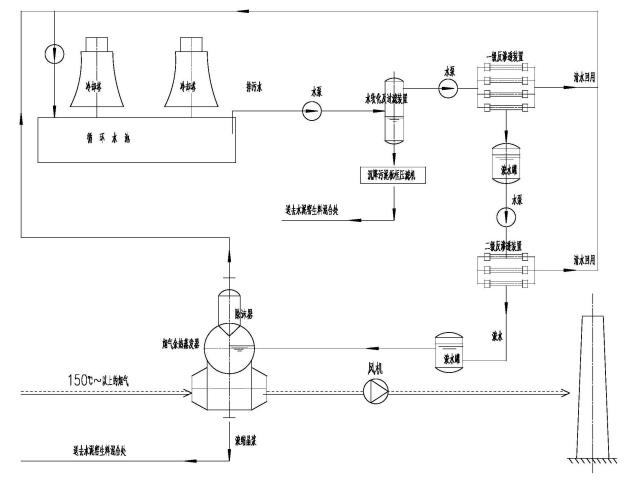

本發明所采用的技術方案是一種水泥窯余熱發電排污水零排放系統及工藝，包括循環水池、水軟化及過濾裝置、沉降污泥板框壓濾機、一級反滲透裝置、二級反滲透裝置、煙氣余熱蒸發器、風機和煙囪，污水依次流向通過管路相連的循環水池、水軟化及過濾裝置、一級反滲透裝置、二級反滲透裝置、煙氣余熱蒸發器；所述的水軟化及過濾裝置底部設有排污口，所述的排污口與沉降污泥板框壓濾機入口相連；所述的煙氣余熱蒸發器包括煙風通道和鍋筒，所述的煙風通道直立設置，煙風通道頂部設有煙氣進口，底部設有排灰口，靠近底部側壁設有煙氣出口，所述煙氣進口與現場煙氣管路相連，所述的煙氣出口與風機相連，并經過風機送入煙囪排到大氣中；所述的鍋筒為直立設置的圓筒形承壓容器，鍋筒頂部設有蒸汽出口，底部設有第一排污口；所述的一級反滲透裝置、二級反滲透裝置產生的清水與所述的鍋筒出口的蒸汽混合后經水泵送入循環水池循環應用。
優選的，所述的一級反滲透裝置與二級反滲透裝置之間設有一級濃水罐，在二級反滲透裝置與煙氣余熱蒸發器之間設有二級濃水罐。
優選的，所述的沉降污泥板框壓濾機排出的泥餅送入水泥窯生料混合處。
優選的，所述的煙氣余熱蒸發器排出的濃縮晶漿和污水送入水泥窯生料混合處。
優選的，所述的循環水池、水軟化及過濾裝置、一級反滲透裝置、二級反滲透裝置的前端均設置有水泵。
優選的，所述的煙氣余熱蒸發器還包括用于傳熱的熱管，所述的熱管傾斜布置，低段置于煙風通道內，高段置于鍋筒內；所述的鍋筒內自上而下依次設有除沫器、蒸發室和省煤器室，所述的除沫器、蒸發室和省煤器室分別經過第一隔板和第二隔板分隔，所述的除沫器底部設有排液管，所述的排液管上端連接倒圓臺形的底部，倒圓臺頂部與圓筒相連，圓筒內上部設有多層過濾網，倒圓臺側壁為蒸汽入口，倒圓臺側壁縱向呈輻射狀均勻設有柵格片，柵格片與倒圓臺側壁呈10-60度夾角，除沫器頂部設有除沫器蒸汽出口，蒸發室上部側壁設有反沖洗孔，蒸發室下部側壁設有檢修人孔，省煤器室下部側壁設有污水進口。
優選的，所述的第一隔板為環形隔板，隔板內外環分別與除沫器外壁和鍋筒內壁焊接。
優選的，所述的第二隔板為圓形隔板，所述的第二隔板按照熱管傾斜角度，與熱管平行的焊接固定在鍋筒內壁，所述的第二隔板的最低端開有三角型缺口用于排污，第二隔板上設有多組圓孔，用于省煤器室加熱后的熱水通過第二隔板進入蒸發室內進一步蒸發。
優選的，所述的蒸發室中第二隔板最低處的鍋筒內壁設置第二排污口，將濃縮后的污水引出。
本發明的有益效果是：1、節約系統的建設及運行成本。采用煙氣余熱蒸發器代替了三效結晶蒸發系統，使得整套系統固定成本節約了19％。采用低溫?zé)煔庾鳛檎舭l(fā)熱源，代替了蒸汽，使得系統的運行成本節省了近87％。
2、提高了水泥企業煙氣的利用效率，增加發電量。結合水泥余熱發電系統，將發電后排放的150℃左右的煙氣再次利用作為熱源進行濃鹽水的蒸發，使得水泥企業排放的煙氣利用效率大大提高，同時節約的蒸汽用于發電，增加了水泥企業的發電量。
3、真正實現循環水零排放的目標。由于水泥窯余熱發電系統排放的污水中主要含有磷酸鹽，磷酸鹽對水泥成品的品質不產生影響。結合水泥生產工藝，將處理過程中產生的污泥以及最終的排出的濃縮液送至水泥窯生料混合處，經過水泥窯煅燒生產水泥。
4、整套系統設備結構緊湊，占地較少。采用一臺立式煙氣余熱蒸發器代替三效結晶蒸發系統，使得整套系統設備結構緊湊，占地面積較少。
5、傳熱效率高，使用壽命長。系統中余熱蒸發器把冷熱(污水、煙氣)介質之間的換熱通過熱管來實現，把傳統的間壁式傳熱改成均在管外壁來進行，從而使傳熱元件的抗結垢能力大幅增強，該裝置設置有反沖洗孔和檢修人孔，可以定期沖洗或清理?yè)Q熱面污垢，提高換熱效率，延長余熱蒸發器的使用壽命。
6、雙效除沫器提高汽水分離效率。除沫器蒸汽入口采取特殊結構，使得蒸汽經過蒸汽入口后，在除沫器內筒中產生旋風分離的效果，除沫器中還設有多層絲網，這種旋切加上絲網的雙效結構，提高了汽水的分離效率，有效防止泡沫夾帶料液的現象，同時也大大降低了蒸發出冷凝水中含低沸點有機物的量，延長了設備的使用壽命，確保設備正常運行。
（發明人：張懷軍;金萬金）
