公布日：2022.09.09
申請日：2022.08.10
分類號：C02F1/66(2006.01)I;B01F33/82(2022.01)I
摘要
本發明涉及污水處理的技術領域，特別是涉及一種輕工業食品加工伴生廢水中和處理罐，包括中和罐，所述中和罐頂部開口安裝有進水管，所述中和罐底部開口安裝有封板，所述中和罐內豎向轉動安裝有循環筒，所述循環筒外壁上安裝有多組擴散組，每組擴散組均由多組旋流結構組成；所述旋流結構包括連通安裝在所述循環筒外壁上的導流筒，所述導流筒外端轉動安裝有轉盤，所述轉盤上安裝有螺旋管；該設備可實現中和劑快速融入廢水的目的，方便使中和劑對廢水進行全面中和處理，有效提高中和劑的擴散速度和擴散均勻性，提高廢水處理效果。
權利要求書

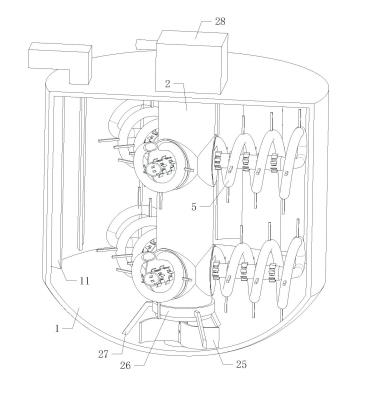

1.一種輕工業食品加工伴生廢水中和處理罐，其特征在于，包括中和罐（1），所述中和罐（1）頂部開口安裝有進水管，所述中和罐（1）底部開口安裝有封板，所述中和罐（1）內豎向轉動安裝有循環筒（2），所述循環筒（2）外壁上安裝有多組擴散組，每組擴散組均由多組旋流結構組成；所述旋流結構包括連通安裝在所述循環筒（2）外壁上的導流筒（3），所述導流筒（3）外端轉動安裝有轉盤（4），所述轉盤（4）上安裝有螺旋管（5），所述螺旋管（5）與所述導流筒（3）連通，所述螺旋管（5）的螺旋半徑逐漸增大，所述螺旋管（5）的外端連通設置有回流管（6），所述回流管（6）位于所述螺旋管（5）中部，所述回流管（6）固定在所述轉盤（4）上，所述回流管（6）的外壁上開設有多個擴散孔和多個弧形擴散板（7），所述弧形擴散板（7）傾斜，并且所述弧形擴散板（7）與所述擴散孔接近，所述螺旋管（5）的外壁上安裝有多根攪動桿（8）；所述循環筒（2）內部豎向設置有空心軸（9），所述空心軸（9）上開設有多個散料孔，所述空心軸（9）外壁上安裝有螺旋板（10）。
2.根據權利要求1所述的一種輕工業食品加工伴生廢水中和處理罐，其特征在于，所述中和罐（1）內壁上安裝有多個弧形導流板（11），多個弧形導流板（11）呈環形分布，所述弧形導流板（11）保持豎向狀態。
3.根據權利要求2所述的一種輕工業食品加工伴生廢水中和處理罐，其特征在于，所述導流筒（3）內設置有轉軸（12），所述轉軸（12）安裝在所述轉盤（4）上，所述轉軸（12）朝向所述循環筒（2）的端部安裝有第一錐齒輪（13），所述空心軸（9）的外壁上安裝有第二錐齒輪（14），所述第二錐齒輪（14）與所述第一錐齒輪（13）嚙合連接；還包括支撐圓罩（15），所述支撐圓罩（15）位于第一錐齒輪（13）與第二錐齒輪（14）的外側，所述空心軸（9）和所述轉軸（12）均穿過所述支撐圓罩（15），并且所述空心軸（9）與所述轉軸（12）均與所述支撐圓罩（15）轉動連接。
4.根據權利要求3所述的一種輕工業食品加工伴生廢水中和處理罐，其特征在于，所述空心軸（9）的頂部伸出至所述中和罐（1）的上方，所述循環筒（2）內側的所述空心軸（9）外壁上安裝有第一直齒輪（16），所述第一直齒輪（16）的外壁上嚙合設置有多個第二直齒輪（17），所述循環筒（2）的內壁上設置有齒，所述第二直齒輪（17）與所述循環筒（2）上的齒嚙合連接；所述中和罐（1）外側的所述空心軸（9）外壁上安裝有蝸輪（18），所述蝸輪（18）上嚙合設置有蝸桿（19），所述蝸桿（19）上安裝有電機（20），所述電機（20）固定在所述中和罐（1）的頂部。
5.根據權利要求4所述的一種輕工業食品加工伴生廢水中和處理罐，其特征在于，所述循環筒（2）的頂部套裝有密封盤（21），所述密封盤（21）的外側設置有導料倉（22），所述空心軸（9）穿過所述導料倉（22）并轉動連接，所述導料倉（22）的外壁上安裝有第一支架（23），所述第一支架（23）固定在所述中和罐（1）頂部，所述第一支架（23）頂部連通安裝有進料管（24）。
6.根據權利要求5所述的一種輕工業食品加工伴生廢水中和處理罐，其特征在于，所述空心軸（9）的底部轉動安裝在所述中和罐（1）底部，所述空心軸（9）下側的外壁上安裝有多個弧形納流板（25）。
7.根據權利要求6所述的一種輕工業食品加工伴生廢水中和處理罐，其特征在于，所述循環筒（2）的外壁上轉動套裝有支撐套（26），所述支撐套（26）的外壁上安裝有第二支架（27），所述第二支架（27）固定在所述中和罐（1）底部。
8.根據權利要求7所述的一種輕工業食品加工伴生廢水中和處理罐，其特征在于，還包括外罩（28），所述外罩（28）套設在蝸輪（18）、蝸桿（19）、電機（20）、導料倉（22）和第一支架（23）的外側，所述進料管（24）穿過所述外罩（28）。
發明內容
為解決上述技術問題，本發明提供一種輕工業食品加工伴生廢水中和處理罐。
為了達到上述目的，本發明所采用的技術方案是：輕工業食品加工伴生廢水中和處理罐，包括中和罐，所述中和罐頂部開口安裝有進水管，所述中和罐底部開口安裝有封板，所述中和罐內豎向轉動安裝有循環筒，所述循環筒外壁上安裝有多組擴散組，每組擴散組均由多組旋流結構組成；所述旋流結構包括連通安裝在所述循環筒外壁上的導流筒，所述導流筒外端轉動安裝有轉盤，所述轉盤上安裝有螺旋管，所述螺旋管與所述導流筒連通，所述螺旋管的螺旋半徑逐漸增大，所述螺旋管的外端連通設置有回流管，所述回流管位于所述螺旋管中部，所述回流管固定在所述轉盤上，所述回流管的外壁上開設有多個擴散孔和多個弧形擴散板，所述弧形擴散板傾斜，并且所述弧形擴散板與所述擴散孔接近，所述螺旋管的外壁上安裝有多根攪動桿；所述循環筒內部豎向設置有空心軸，所述空心軸上開設有多個散料孔，所述空心軸外壁上安裝有螺旋板。
進一步地，所述中和罐內壁上安裝有多個弧形導流板，多個弧形導流板呈環形分布，所述弧形導流板保持豎向狀態。
進一步地，所述導流筒內設置有轉軸，所述轉軸安裝在所述轉盤上，所述轉軸朝向所述循環筒的端部安裝有第一錐齒輪，所述空心軸的外壁上安裝有第二錐齒輪，所述第二錐齒輪與所述第一錐齒輪嚙合連接；還包括支撐圓罩，所述支撐圓罩位于第一錐齒輪與第二錐齒輪的外側，所述空心軸和所述轉軸均穿過所述支撐圓罩，并且所述空心軸與所述轉軸均與所述支撐圓罩轉動連接。
進一步地，所述空心軸的頂部伸出至所述中和罐的上方，所述循環筒內側的所述空心軸外壁上安裝有第一直齒輪，所述第一直齒輪的外壁上嚙合設置有多個第二直齒輪，所述循環筒的內壁上設置有齒，所述第二直齒輪與所述循環筒上的齒嚙合連接；所述中和罐外側的所述空心軸外壁上安裝有蝸輪，所述蝸輪上嚙合設置有蝸桿，所述蝸桿上安裝有電機，所述電機固定在所述中和罐的頂部。
進一步地，所述循環筒的頂部套裝有密封盤，所述密封盤的外側設置有導料倉，所述空心軸穿過所述導料倉并轉動連接，所述導料倉的外壁上安裝有第一支架，所述第一支架固定在所述中和罐頂部，所述第一支架頂部連通安裝有進料管。
進一步地，所述空心軸的底部轉動安裝在所述中和罐底部，所述空心軸下側的外壁上安裝有多個弧形納流板。
進一步地，所述循環筒的外壁上轉動套裝有支撐套，所述支撐套的外壁上安裝有第二支架，所述第二支架固定在所述中和罐底部。
進一步地，還包括外罩，所述外罩套設在蝸輪、蝸桿、電機、導料倉和第一支架的外側，所述進料管穿過所述外罩。
與現有技術相比本發明的有益效果為：通過循環筒、螺旋管和回流管，使中和罐內的廢水進行循環流動，同時螺旋板和螺旋管可對廢水和空心軸上散料孔排出的中和劑進行初步預混和二次混合處理，從而方便使回流管上擴散孔排入中和罐內的中和劑快速融入中和罐內的廢水中，提高中和劑的擴散速度和融入速度，同時自轉狀態的螺旋管可加速廢水循環流動速度，方便使中和劑對廢水進行全面中和處理。
（發明人：何山;劉麗香）
