公布日：2022.08.05

申請日：2022.05.16

分類號：C02F9/14(2006.01)I;C02F101/30(2006.01)N

摘要

本發明提供一種農村生活污水處理裝置，涉及污水處理技術領域。該農村生活污水處理裝置，包括箱體、以及設置在箱體內部的進水腔、厭氧腔、好氧腔和沉淀腔，所述進水腔、厭氧腔、好氧腔和沉淀腔從左至右依次設置在箱體的內部，所述進水腔與厭氧腔之間設置有第一隔板，所述厭氧腔與好氧腔設置有第二隔板，所述好氧腔與沉淀腔之間設置有第三隔板，所述第一隔板的內部且靠近頂部的位置設置有第一通孔，所述第二隔板的內部且位于底部的位置設置有第二通孔。通過使用一臺曝氣設備即可完成充氧、混合、循環等多重功能，減少裝置故障概率，降低保養維修的技術難度和要求，同時降低能耗，可實現無人值守。

權利要求書

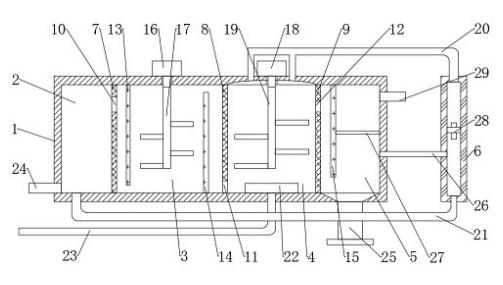

1.一種農村生活污水處理裝置，包括箱體（1）、以及設置在箱體（1）內部的進水腔（2）、厭氧腔（3）、好氧腔（4）和沉淀腔（5），其特征在于：所述進水腔（2）、厭氧腔（3）、好氧腔（4）和沉淀腔（5）從左至右依次設置在箱體（1）的內部，所述進水腔（2）與厭氧腔（3）之間設置有第一隔板（7），所述厭氧腔（3）與好氧腔（4）設置有第二隔板（8），所述好氧腔（4）與沉淀腔（5）之間設置有第三隔板（9），所述第一隔板（7）的內部且靠近頂部的位置設置有第一通孔（10），所述第二隔板（8）的內部且位于底部的位置設置有第二通孔（11），所述第三隔板（9）的內部且靠近頂部的位置設置有第三通孔（12），所述厭氧腔（3）的頂部固定連接有第一導流板（13），所述厭氧腔（3）的底部固定連接有第二導流板（14），所述沉淀腔（5）的頂部固定連接有第三導流板（15）；所述好氧腔（4）的底部設置有曝氣盤（22），所述曝氣盤（22）的底部設置有輸氣管（23），并且輸氣管（23）遠離曝氣盤（22）的一端與外部曝氣設備相連，所述箱體（1）的頂部固定連接有第一電機（16）和第二電機（18），所述第一電機（16）的輸出軸固定連接有第一攪拌軸（17），并且第一攪拌軸（17）位于厭氧腔（3）的內部，所述第二電機（18）的輸出軸固定連接有第二攪拌軸（19），并且第二攪拌軸（19）位于好氧腔（4）的內部；所述好氧腔（4）的頂部設置有氣體收集管（20），所述氣體收集管（20）遠離好氧腔（4）的一端固定連接有氣升回流管（6），所述氣升回流管（6）的底部固定連接有污泥回流管（21），并且污泥回流管（21）遠離氣升回流管（6）的一端與進水腔（2）的底部相連，所述氣升回流管（6）的內部設置有單向閥（28），所述沉淀腔（5）的內壁上設置有連接管（26），并且連接管（26）遠離沉淀腔（5）的一端與氣升回流管（6）相連，并且連接管（26）位于單向閥（28）的下方，所述沉淀腔（5）的內壁與第三導流板（15）之間設置有反滲透膜（27），并且反滲透膜（27）位于連接管（26）的上方。

2.根據權利要求1所述的一種農村生活污水處理裝置，其特征在于：所述沉淀腔（5）的底部為漏斗形，并且沉淀腔（5）的底部設置有排污管（25），所述排污管（25）的內部設置有閥門。

3.根據權利要求1所述的一種農村生活污水處理裝置，其特征在于：所述進水腔（2）的內壁上設置有進水管（24），并且進水管（24）位于進水腔（2）的底部，所述沉淀腔（5）的內壁上設置有出水管（29），并且出水管（29）位于沉淀腔（5）的頂部。

4.根據權利要求1所述的一種農村生活污水處理裝置，其特征在于：所述好氧腔（4）的頂部設置有凹形槽，并且氣體收集管（20）位于凹形槽的內部。

5.根據權利要求1所述的一種農村生活污水處理裝置，其特征在于：第一攪拌軸（17）與第二攪拌軸（19）上均設置有多個攪拌葉，所述第一攪拌軸（17）位于第一導流板（13）和第二導流板（14）之間。

發明內容

（一）解決的技術問題針對現有技術的不足，本發明提供了一種農村生活污水處理裝置，解決了現有的污水處理裝置在對污水處理時，處理效率雖然高，但是需要使用多臺曝氣設備，能耗較高、設備維護比較麻煩，并且每隔一段時間就需要將過濾出來的污泥進行排放，而排放的污泥中仍然含有部分污染物無法去除的問題。

（二）技術方案為實現以上目的，本發明通過以下技術方案予以實現：一種農村生活污水處理裝置，包括箱體、以及設置在箱體內部的進水腔、厭氧腔、好氧腔和沉淀腔，所述進水腔、厭氧腔、好氧腔和沉淀腔從左至右依次設置在箱體的內部，所述進水腔與厭氧腔之間設置有第一隔板，所述厭氧腔與好氧腔設置有第二隔板，所述好氧腔與沉淀腔之間設置有第三隔板，所述第一隔板的內部且靠近頂部的位置設置有第一通孔，所述第二隔板的內部且位于底部的位置設置有第二通孔，所述第三隔板的內部且靠近頂部的位置設置有第三通孔，所述厭氧腔的頂部固定連接有第一導流板，所述厭氧腔的底部固定連接有第二導流板，所述沉淀腔的頂部固定連接有第三導流板；所述好氧腔的底部設置有曝氣盤，所述曝氣盤的底部設置有輸氣管，并且輸氣管遠離曝氣盤的一端與外部曝氣設備相連，所述箱體的頂部固定連接有第一電機和第二電機，所述第一電機的輸出軸固定連接有第一攪拌軸，并且第一攪拌軸位于厭氧腔的內部，所述第二電機的輸出軸固定連接有第二攪拌軸，并且第二攪拌軸位于好氧腔的內部；所述好氧腔的頂部設置有氣體收集管，所述氣體收集管遠離好氧腔的一端固定連接有氣升回流管，所述氣升回流管的底部固定連接有污泥回流管，并且污泥回流管遠離氣升回流管的一端與進水腔的底部相連，所述氣升回流管的內部設置有單向閥，所述沉淀腔的內壁上設置有連接管，并且連接管遠離沉淀腔的一端與氣升回流管相連，并且連接管位于單向閥的下方，所述沉淀腔的內壁與第三導流板之間設置有反滲透膜，并且反滲透膜位于連接管的上方。

優選的，所述沉淀腔的底部為漏斗形，并且沉淀腔的底部設置有排污管，所述排污管的內部設置有閥門。

優選的，所述進水腔的內壁上設置有進水管，并且進水管位于進水腔的底部，所述沉淀腔的內壁上設置有出水管，并且出水管位于沉淀腔的頂部。

優選的，所述好氧腔的頂部設置有凹形槽，并且氣體收集管位于凹形槽的內部。

優選的，第一攪拌軸與第二攪拌軸上均設置有多個攪拌葉，所述第一攪拌軸位于第一導流板和第二導流板之間。

（三）有益效果本發明提供了一種農村生活污水處理裝置。具備以下有益效果：1、本發明，通過使用一臺曝氣設備即可完成充氧、混合、循環等多重功能，減少裝置故障概率，降低保養維修的技術難度和要求，同時降低能耗，可實現無人值守。

2、本發明，通過設置第一電機、第二電機、第一攪拌軸和第二攪拌軸，可以提高厭氧腔與好氧腔的處理效率。

3、本發明，通過設置氣升回流管、氣體收集管、污泥回流管和連接管，并且在連接管的作用在將沉淀腔內部的泥水混合液輸送到氣升回流管內，同時氣體收集管將曝氣剩余的尾氣進行收集，利用曝氣尾氣將氣升回流管內泥水混合液推入進水腔再次處理，便于將污泥中的污染物清理干凈。

4、本發明，通過設置反滲透膜，避免沉淀腔內部的污泥從出水管內排出，通過設置單向閥，避免泥水混合液通過氣體收集管進入好氧腔內。

（發明人：陳帶軍;高泰培;吳強;張常春;袁開禹;李新;孫華秀;邱慧）
