公布日：2022.09.02

申請日：2022.04.25

分類號：C02F3/30(2006.01)I

摘要

本發明提供一種基于一體化氧化溝的污水處理系統及方法。該系統包括：溝體及安裝溝體內的曝氣設備、導流設備和攪拌設備。溝體具有多個首尾相連的環道，其根據功能劃分為：按水流方向依次布置的厭氧區、一段缺氧區、一段可調區、一段好氧區、二段缺氧區、二段可調區、二段好氧區；其中，厭氧區布置有進水結構，二段好氧區布置有出水結構或與二沉池連接；一段可調區布置于一段缺氧區和一段好氧區之間，二段可調區布置于二段缺氧區和二段好氧區之間，一段可調區和二段可調區均布設有曝氣設備和攪拌設備，根據來水的季節性變化和/或水質變化選擇性開啟曝氣設備或攪拌設備，以調整一段可調區和二段可調區的功能。

權利要求書

1.一種基于一體化氧化溝的污水處理系統，其特征在于，該系統包括：溝體及安裝所述溝體內的曝氣設備、導流設備和攪拌設備；所述溝體具有多個首尾相連的環道，其根據功能劃分為：按水流方向依次布置的厭氧區、一段缺氧區、一段可調區、一段好氧區、二段缺氧區、二段可調區、二段好氧區；其中，所述厭氧區布置有進水結構，所述二段好氧區布置有出水結構或與二沉池連接；所述一段可調區布置于所述一段缺氧區和所述一段好氧區之間，所述二段可調區布置于所述二段缺氧區和所述二段好氧區之間，所述一段可調區和所述二段可調區均布設有所述曝氣設備和攪拌設備，根據來水的季節性變化和/或水質變化選擇性開啟所述曝氣設備或所述攪拌設備，以調整所述一段可調區和所述二段可調區的功能。

2.根據權利要求1所述的基于一體化氧化溝的污水處理系統，其特征在于，所述溝體在所述一段好氧區和所述二段缺氧區之間還設置有消氧區，所述消氧區內不設置曝氣設備，以降低所述一段好氧區出水的含氧量。

3.根據權利要求2所述的基于一體化氧化溝的污水處理系統，其特征在于，所述消氧區設置有內回流泵及連通至所述一段缺氧區或所述厭氧區的內回流通道，以將回流液回流至所述一段缺氧區或所述厭氧區。

4.根據權利要求1或2所述的基于一體化氧化溝的污水處理系統，其特征在于，所述一段好氧區內設置的曝氣設備的數量在沿水流方向上逐漸減少，以降低所述一段好氧區出水的含氧量。

5.根據權利要求2所述的基于一體化氧化溝的污水處理系統，其特征在于，所述溝體包括自內向外且呈環形布置的內溝、次內溝、中溝和外溝；其中，所述內溝作為所述厭氧區；所述次內溝和部分所述中溝作為所述一段缺氧區，其余的所述中溝的末段溝渠作為所述一段可調區；所述外溝的前半段溝渠作為所述一段好氧區，所述外溝的中間段溝渠作為所述消氧區，所述外溝的后半段溝渠作為所述二段缺氧區、二段可調區、二段好氧區。

6.根據權利要求5所述的基于一體化氧化溝的污水處理系統，其特征在于，所述溝體的平面形狀呈環形，所述溝體還包括位于二沉池，所述二沉池布置于所述中溝的彎道外側的位置，也布置于所述外溝的內側，所述二沉池與所述二段好氧區末端連通。

7.根據權利要求5所述的基于一體化氧化溝的污水處理系統，其特征在于，所述進水結構布置于所述內溝內一側的彎道位置，所述內溝與所述次內溝通過第一過水洞口連通，所述第一過水洞口布置于所述內溝另一側的彎道位置；所述次內溝與所述內溝通過第二過水洞口連通，所述中溝與所述外溝通過第三過水洞口連通；所述第一過水洞口、第二過水洞口和第三過水洞口均位于所在環道同一側的彎道位置，若某一過水洞口與相鄰的過水洞口的位置靠近，則這兩個過水洞口之間的環道布置有位于兩個過水洞口之間的隔離墻，以防止該環道內的污水短流。

8.根據權利要求5所述的基于一體化氧化溝的污水處理系統，其特征在于，所述曝氣設備布置于所述一段好氧區和二段好氧區的底部；所述曝氣設備為微孔曝氣器，所述微孔曝氣器包括分配管、連接在所述分配管上的布?xì)夤芤约鞍惭b在所述布?xì)夤苌系钠貧獗P(pán)；所述導流設備布置于所述厭氧區、一段缺氧區和二段缺氧區，所述厭氧區內布置的所述導流設備為低速推流器。

9.根據權利要求1所述的基于一體化氧化溝的污水處理系統，其特征在于，所述一段好氧區的末端和二段好氧區的末端設置有溶解氧檢測儀；所述一段可調區和所述二段可調區內布置的所述曝氣設備和攪拌設備均通過電動閥門進行控制。

10.一種基于一體化氧化溝的污水處理方法，其特征在于，該方法采用權利要求1至9中任一項所述的污水處理系統，其工藝流程為：厭氧區→一段缺氧區→一段可調區→一段好氧區→消氧區→二段缺氧區→二段可調區→二段好氧區；所述厭氧區布置于內溝；所述一段缺氧區布置于次內溝的全部渠道、中溝的部分渠道；所述一段可調區布置于中溝的末端渠道；所述一段好氧區布置于外溝的前半段渠道，其曝氣方式為底部曝氣和漸減曝氣；所述消氧區布置于外溝的中間段渠道；所述二段缺氧區、所述二段可調區、所述二段好氧區依次布置于外溝的后半段渠道；其中，所述一段可調區和二段可調區根據水質變化或季節性變化被設定為缺氧功能區或好氧功能區。

發明內容

鑒于此，本發明實施例提供了一種基于一體化氧化溝的污水處理系統及方法，以消除或改善現有技術中存在的一個或更多個缺陷。

本發明的技術方案如下：

一種基于一體化氧化溝的污水處理系統，該系統包括：溝體及安裝所述溝體內的曝氣設備、導流設備和攪拌設備；所述溝體具有多個首尾相連的環道，其根據功能劃分為：按水流方向依次布置的厭氧區、一段缺氧區、一段可調區、一段好氧區、二段缺氧區、二段可調區、二段好氧區；其中，所述厭氧區布置有進水結構，所述二段好氧區布置有出水結構或與二沉池連接；所述一段可調區布置于所述一段缺氧區和所述一段好氧區之間，所述二段可調區布置于所述二段缺氧區和所述二段好氧區之間，所述一段可調區和所述二段可調區均布設有所述曝氣設備和攪拌設備，根據來水的季節性變化和/或水質變化選擇性開啟所述曝氣設備或所述攪拌設備，以調整所述一段可調區和所述二段可調區的功能。

在一實施例中，所述溝體在所述一段好氧區和所述二段缺氧區之間還設置有消氧區，所述消氧區內不設置曝氣設備，以降低所述一段好氧區出水的含氧量。

在一實施例中，所述消氧區設置有內回流泵及連通至所述一段缺氧區或所述厭氧區的內回流通道，以將回流液回流至所述一段缺氧區或所述厭氧區。

在一實施例中，所述一段好氧區內設置的曝氣設備的數量在沿水流方向上逐漸減少，以降低所述一段好氧區出水的含氧量。

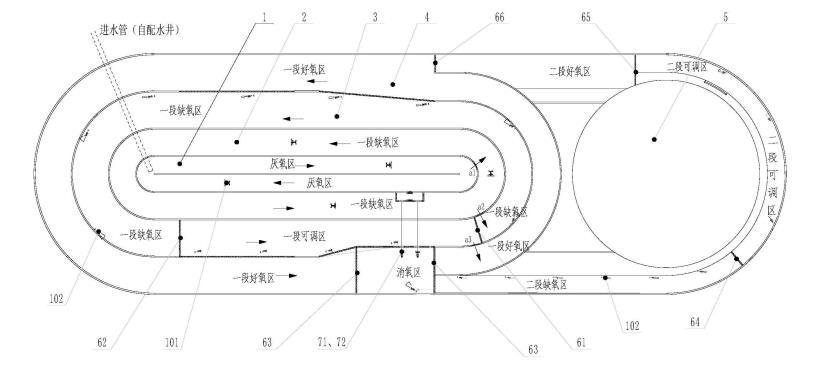

在一實施例中，所述溝體包括自內向外且呈環形布置的內溝、次內溝、中溝和外溝；其中，所述內溝作為所述厭氧區；所述次內溝和部分所述中溝作為所述一段缺氧區，其余的所述中溝的末段溝渠作為所述一段可調區；所述外溝的前半段溝渠作為所述一段好氧區，所述外溝的中間段溝渠作為所述消氧區，所述外溝的后半段溝渠作為所述二段缺氧區、二段可調區、二段好氧區。

在一實施例中，所述溝體的平面形狀呈環形，所述溝體還包括位于二沉池，所述二沉池布置于所述中溝的彎道外側的位置，也布置于所述外溝的內側，所述二沉池與所述二段好氧區末端連通。

在一實施例中，所述進水結構布置于所述內溝內一側的彎道位置，所述內溝與所述次內溝通過第一過水洞口連通，所述第一過水洞口布置于所述內溝另一側的彎道位置；所述次內溝與所述內溝通過第二過水洞口連通，所述中溝與所述外溝通過第三過水洞口連通；所述第一過水洞口、第二過水洞口和第三過水洞口均位于所在環道同一側的彎道位置，若某一過水洞口與相鄰的過水洞口的位置靠近，則這兩個過水洞口之間的環道布置有位于兩個過水洞口之間的隔離墻，以防止該環道內的污水短流。

在一實施例中，所述曝氣設備布置于所述一段好氧區和二段好氧區的底部；所述曝氣設備為微孔曝氣器，所述微孔曝氣器包括分配管、連接在所述分配管上的布?xì)夤芤约鞍惭b在所述布?xì)夤苌系钠貧獗P(pán)；所述導流設備布置于所述厭氧區、一段缺氧區和二段缺氧區，所述厭氧區內布置的所述導流設備為低速推流器。

在一實施例中，所述一段好氧區的末端和二段好氧區的末端設置有溶解氧檢測儀；所述一段可調區和所述二段可調區內布置的所述曝氣設備和攪拌設備均通過電動閥門進行控制。

一種基于一體化氧化溝的污水處理方法，該方法采用前述污水處理系統，其工藝流程為：厭氧區→一段缺氧區→一段可調區→一段好氧區→消氧區→二段缺氧區→二段可調區→二段好氧區；所述厭氧區布置于內溝，占總池容的10％左右；所述一段缺氧區布置于次內溝的全部渠道、中溝的部分渠道，占總池容的35％左右；所述一段可調區布置于中溝的末端渠道，占總池容的8％左右；所述一段好氧區布置于外溝的前半段渠道，其曝氣方式為底部曝氣和漸減曝氣，占總池容的32％左右；所述消氧區布置于外溝的中間段渠道，占總池容的3％左右；所述二段缺氧區、所述二段可調區、所述二段好氧區依次布置于外溝的后半段渠道，占總池容的比例依次約為5％、4％、3％；其中，所述一段可調區和二段可調區根據水質變化或季節性變化被設定為缺氧功能區或好氧功能區。

本發明實施例的污水處理系統創新性的提出在改良巴頓甫工藝中增設可調區，且在一體化氧化溝中設置了兩個可調區，這兩個可調區可根據來水的季節性變化或水質變化，將自身功能區對應地調整為好氧區或缺氧區，靈活切換運行模式。在滿足攪拌設備和曝氣設備安裝要求的前提條件下，同時布置兩種設備，曝氣設備可以采用電動閥門控制，方便全自動切換，使得該系統能適用于多種進水水質及運行工況，達到更靈活、更節能的效果。

（發明人：吉茸;呂寶軍;史紅偉;董皓潔;侯佳雯;梁肖陽;趙明輝）
