公布日：2022.07.08
申請日：2022.04.13
分類號：C02F3/30(2006.01)I;C02F9/14(2006.01)I
摘要
本發明公開了一種低能耗集成式污水生物處理系統及方法，系統包括：集成式圓形總池體內的中間部位為圓形二沉池，圓形二沉池外面依次套設圓環形厭氧池、缺氧池和好氧池；圓環形厭氧池、缺氧池和好氧池內均分布設置至少兩臺推流器；圓環形好氧池內均勻分布設置多個曝氣器；圓環形厭氧池設有進水管道，底部側壁上設有與圓環形缺氧池內連通的第一過水孔洞；圓環形缺氧池的底部側壁上設有與圓環形好氧池內連通的第二過水孔洞；圓環形好氧池與圓環形缺氧池的共用墻壁上設有內回流通道；圓環形好氧池的出水端通過二沉池進水管道與圓形二沉池內連通；圓形二沉池內分別連接二沉池出水管道和剩余污泥排放管。該系統集成度高且能耗低，能達到較好的生化處理效果。
權利要求書

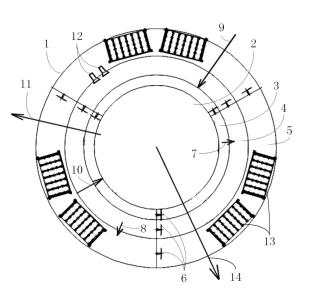

1.一種低能耗集成式污水生物處理系統，其特征在于，包括：集成式圓形總池體(1)，該集成式圓形總池體(1)內的中間部位為圓形二沉池(2)，所述圓形二沉池(2)外面從內向外依次套設圓環形厭氧池(3)、圓環形缺氧池(4)和圓環形好氧池(5)；所述圓環形厭氧池(3)、圓環形缺氧池(4)和圓環形好氧池(5)內均分布設置至少兩臺推流器(6)；所述圓環形好氧池(5)內均勻分布設置多個曝氣器(13)；所述圓環形厭氧池(3)設有進水管道(9)，該圓環形厭氧池(3)的底部側壁上設有與所述圓環形缺氧池(4)內連通的第一過水孔洞(7)；所述圓環形缺氧池(4)的底部側壁上設有與所述圓環形好氧池(5)內連通的第二過水孔洞(8)；所述圓環形好氧池(5)與所述圓環形缺氧池(4)的共用墻壁上設有內回流通道；所述圓環形好氧池(5)的出水端通過二沉池進水管道(10)與所述圓形二沉池(2)內連通；所述圓形二沉池(2)內分別連接二沉池出水管道(11)和剩余污泥排放管(14)；所述圓環形厭氧池(3)的進水端經設有污泥回流泵的外回流管路與所述圓形二沉池(2)的剩余污泥排放管(14)連接。
2.根據權利要求1所述的低能耗集成式污水生物處理系統，其特征在于，所述內回流通道由設置在所述圓環形好氧池(5)與所述圓環形缺氧池(4)的共用墻壁上的穿墻泵(12)構成。
3.根據權利要求2所述的低能耗集成式污水生物處理系統，其特征在于，所述穿墻泵為并列設置的兩個。
4.根據權利要求1至3任一項所述的低能耗集成式污水生物處理系統，其特征在于，所述圓環形厭氧池(3)、圓環形缺氧池(4)和圓環形好氧池(5)內都設有均勻分布設置的三臺變頻推流器。
5.根據權利要求1至3任一項所述的低能耗集成式污水生物處理系統，其特征在于，所述圓環形好氧池(5)內的曝氣器為六個，每兩個曝氣器為一組，各組曝氣器均勻分布設置在該圓環形好氧池(5)內。
6.根據權利要求5所述的低能耗集成式污水生物處理系統，其特征在于，所述圓環形好氧池(5)內曝氣器與推流器的位置錯開設置。
7.根據權利要求1至3任一項所述的低能耗集成式污水生物處理系統，其特征在于，所述進水管道連接至所述圓環形厭氧池(3)內底部。
8.一種低能耗集成式污水生物處理方法，其特征在于，采用權利要求1至7任一項所述的低能耗集成式污水生物處理系統，包括以下步驟：污水和二沉池回流污泥混合后經過進水管道進入所述系統的圓環形厭氧池內底部，在該圓環形厭氧池內推流器的作用下沿該圓環形厭氧池內形成循環流，在循環流狀態下進行釋放磷和分解有機物的厭氧處理；所述圓環形厭氧池內厭氧處理后的污水經該圓環形厭氧池底部的第一過水孔洞進入外圈的所述圓環形缺氧池內與所述圓環形好氧池經內回流通道回流的硝態氮混合，在該圓環形厭氧池內推流器的作用下沿所述圓環形厭氧池內形成循環流，在循環流狀態下進行反硝化脫氮處理；所述圓環形缺氧池內反硝化脫氮處理后的污水通過該圓環形缺氧池底部的第二過水孔洞進入所述圓環形好氧池，在該圓環形好氧池內在該圓環形好氧池內曝氣器的作用下，進行去除BOD、硝化和吸收磷的好氧生化處理，好氧生化處理后的污水在該圓環形好氧池的推流器作用下沿該圓環形好氧池內形成循環流，通過二沉池進水管道進入所述系統中間部位的圓形二沉池；所述圓環形好氧池好氧生化處理后的污水，在圓形二沉池內進行泥水分離，并通過外回流管路將所述圓形二沉池內的剩余污泥外回流至所述圓環形厭氧池、圓環形缺氧池和圓環形好氧池內；該圓環形好氧池內的達標污水經二沉池出水管道向往排放，剩余活性污泥通過剩余污泥排放管向往排放。
發明內容
本發明的目的是提供了一種低能耗集成式污水生物處理系統及方法，集成度高且能耗低，處理效果好，進而解決現有技術中存在的上述技術問題。
本發明的目的是通過以下技術方案實現的：
本發明實施方式提供一種低能耗集成式污水生物處理系統，包括：
集成式圓形總池體，該集成式圓形總池體內的中間部位為圓形二沉池，所述圓形二沉池外面從內向外依次套設圓環形厭氧池、圓環形缺氧池和圓環形好氧池；
所述圓環形厭氧池、圓環形缺氧池和圓環形好氧池內均分布設置至少兩臺推流器；
所述圓環形好氧池內均勻分布設置多個曝氣器；
所述圓環形厭氧池設有進水管道，該圓環形厭氧池的底部側壁上設有與所述圓環形缺氧池內連通的第一過水孔洞；
所述圓環形缺氧池的底部側壁上設有與所述圓環形好氧池內連通的第二過水孔洞；
所述圓環形好氧池與所述圓環形缺氧池的共用墻壁上設有內回流通道；
所述圓環形好氧池的出水端通過二沉池進水管道與所述圓形二沉池內連通；
所述圓形二沉池內分別連接二沉池出水管道和剩余污泥排放管；
所述圓環形厭氧池的進水端經設有污泥回流泵的外回流管路與所述圓形二沉池的剩余污泥排放管連接。
本發明實施方式還提供一種低能耗集成式污水生物處理方法，采用本發明所述的低能耗集成式污水生物處理系統，包括以下步驟：
污水和二沉池回流污泥混合后經過進水管道進入所述系統的圓環形厭氧池內底部，在該圓環形厭氧池內推流器的作用下沿該圓環形厭氧池內形成循環流，在循環流狀態下進行釋放磷和分解有機物的厭氧處理；
所述圓環形厭氧池內厭氧處理后的污水經該圓環形厭氧池底部的第一過水孔洞進入外圈的所述圓環形缺氧池內與所述圓環形好氧池經內回流通道回流的硝態氮混合，在該圓環形厭氧池內推流器的作用下沿所述圓環形厭氧池內形成循環流，在循環流狀態下進行反硝化脫氮處理；
所述圓環形缺氧池內反硝化脫氮處理后的污水通過該圓環形缺氧池底部的第二過水孔洞進入所述圓環形好氧池，在該圓環形好氧池內在該圓環形好氧池內曝氣器的作用下，進行去除BOD、硝化和吸收磷的好氧生化處理，好氧生化處理后的污水在該圓環形好氧池的推流器作用下沿該圓環形好氧池內形成循環流，通過二沉池進水管道進入所述系統中間部位的圓形二沉池；
所述圓環形好氧池好氧生化處理后的污水，在圓形二沉池內進行泥水分離，并通過外回流管路將所述圓形二沉池內的剩余污泥外回流至所述圓環形厭氧池、圓環形缺氧池和圓環形好氧池內；該圓環形好氧池內的達標污水經二沉池出水管道向往排放，剩余活性污泥通過剩余污泥排放管向往排放。
與現有技術相比，本發明所提供的低能耗集成式污水生物處理系統及方法，其有益效果包括：
通過采用集成式圓形總池體，將圓環形生化池與圓形二沉池合并集成在一起，其布置緊湊，且通過設置推流器，在圓環形厭氧池、缺氧池、好氧池內均形成完全混合循環流，可將曝氣充氧和攪拌混合完全分開，互不影響，實現按需曝氣，曝氣均勻，同時水力條件好，厭氧、缺氧、好氧各池為圓形，池內攪拌及推流功率極低，實現低氧、低能耗運行，同時可充分利用內碳源，觸發同步硝化反硝化，短程硝化反硝化、反硝化除磷等過程，出水優于一級A標準，抗沖擊能力強，系統運行穩定、高效、節能。
（發明人：魏彬;杜蓉;王億寶;朱曜曜;盧偉;王艷;鐵拓;林虹;汪力;馬文瑾;劉春杰;王海霞;龔春晨;謝羽佳;王文嘯）
