公布日：2022.07.29

申請日：2022.06.27

分類號：B01D36/02(2006.01)I;B01D29/56(2006.01)I;B01D29/50(2006.01)I;B01D29/03(2006.01)I;B01D29/96(2006.01)I;B01D29/66(2006.01)I;

B01D29/68(2006.01)I;C02F9/02(2006.01)I;A61L2/18(2006.01)I

摘要

本發明涉及一種凈化裝置，尤其涉及一種生活污水凈化裝置。本發明提供一種方便更換過濾機構的生活污水凈化裝置。一種生活污水凈化裝置，包括有第一固定架和初效過濾罐等，第一固定架上連接有初效過濾罐。通過將第一卡塊向左拉動，第一卡塊不再卡住第一斜塊，在扭力彈簧復位的作用下，使得隔板通過第一限位環帶動過濾機構向前轉動，工作人員這時即可將過濾機構取下并對過濾機構內部的部件進行更換操作，以此能夠讓工作人員根據不同的情況來更換不同的過濾部件，使得本凈化裝置的適用性強。

權利要求書

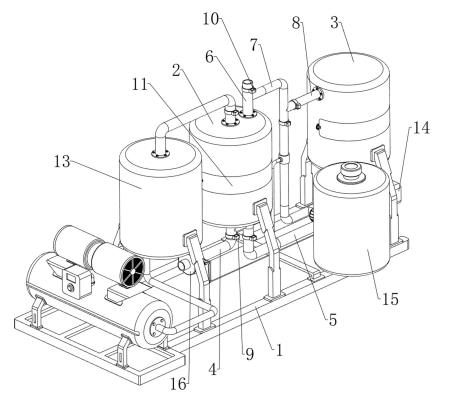

1.一種生活污水凈化裝置，包括有：第一固定架（1），第一固定架（1）上連接有初效過濾罐（2）；高效過濾罐（3），其連接于第一固定架（1）上；進水管（4），其連接在初效過濾罐（2）的底部；排水管（5），其連接在進水管（4）的右側與高效過濾罐（3）的底部之間；排氣管（6），其連接在初效過濾罐（2）的頂部右側，用于將初效過濾罐（2）內部的氣體排出的；排放管（7），其連接在排氣管（6）的右側；出液管（8），其連接在排放管（7）的右上側與高效過濾罐（3）之間；其特征在于，還包括有：電動閥（9），進水管（4）和出液管（8）上以及排放管（7）的上下兩側和排水管（5）的左右兩側均安裝有電動閥（9），電動閥（9）方便工作人員控制水的流通；排氣閥（10），其安裝在排氣管（6）上，用于控制氣體的流通；更換機構（11），其設于初效過濾罐（2）和高效過濾罐（3）上；過濾機構（12），其設于更換機構（11）上，通過打開更換機構（11），將更換機構（11）上的過濾機構（12）取出并進行更換，實現更換過濾機構（12）；初效過濾罐（2）內的污水會不斷增多，從而初效過濾罐（2）內的污水會向上穿過初效過濾罐（2）內的過濾機構（12），過濾機構（12）會將污水中的大顆粒雜質和雜物過濾，也會對污水中的細小雜質、雜物和異味過濾和凈化，更會對污水進行進一步的過濾，使得污水中剩余的小雜質、雜物和臭氣均被過濾和凈化干凈，以此過濾完成的污水會向下通過排水管（5）向右排出并流至收集容器內；反沖機構（13），其設于第一固定架（1）的左側，反沖機構（13）能夠?qū)⒈贿^濾的臟物進行沖洗。

2.根據權利要求1所述的一種生活污水凈化裝置，其特征在于，更換機構（11）包括有：連接軸座（111），其連接于初效過濾罐（2）的前側和高效過濾罐（3）的右前側；隔板（113），其轉動式地連接于兩個連接軸座（111）上，隔板（113）用于將初效過濾罐（2）和高效過濾罐（3）蓋住；扭力彈簧（114），兩個隔板（113）與相鄰的連接軸座（111）之間均連接有扭力彈簧（114），用于帶動隔板（113）向前轉動復位；第一斜塊（115），兩個隔板（113）的左側；第一卡塊（116），其滑動式地連接于初效過濾罐（2）和高效過濾罐（3）的左側，兩個第一卡塊（116）分別與相鄰的第一斜塊（115）卡接連接，用于卡住第一斜塊（115）；第一連接彈簧（117），其連接于左側第一卡塊（116）與初效過濾罐（2）之間和右側第一卡塊（116）與高效過濾罐（3）之間；第一限位環（118），其連接于兩個隔板（113）的后側；第二限位環（119），其連接于初效過濾罐（2）和高效過濾罐（3）的內部上側，第二限位環（119）位于第一限位環（118）的上側。

3.根據權利要求2所述的一種生活污水凈化裝置，其特征在于，過濾機構（12）包括有：磁鐵環（121），其放置于左側第一限位環（118）與左側第二限位環（119）相互靠近的一側和右側第一限位環（118）與右側第二限位環（119）相互靠近的一側；第一過濾網（122），其連接于相鄰的兩個磁鐵環（121）相互遠離的一側；濾棉（123），其放置于相鄰的兩個第一過濾網（122）相互靠近的一側；PP棉（124），其放置于相鄰的兩個濾棉（123）相互靠近的一側；活性炭（125），其放置于相鄰的兩個PP棉（124）之間。

4.根據權利要求3所述的一種生活污水凈化裝置，其特征在于，反沖機構（13）包括有：支撐塊（131），其前后對稱式連接于第一固定架（1）的左側；氣罐（132），其連接于兩個支撐塊（131）之間；輸氣管（133），其連接于氣罐（132）的頂部與初效過濾罐（2）的頂部之間；進氣閥（134），其安裝于輸氣管（133）的右側；第二固定架（135），其連接于第一固定架（1）的左側；空壓機（136），其安裝于第二固定架（135）上；連接管（137），其連接于空壓機（136）的前側與氣罐（132）的底部之間。

5.根據權利要求4所述的一種生活污水凈化裝置，其特征在于，還包括有除渣機構（14），除渣機構（14）包括有；第一連接筒（141）其連接于排水管（5）的右側；第二斜塊（144），其均勻間隔地放置于第一連接筒（141）的右側；連接框（145），其連接于第二斜塊（144）的右側；第二過濾網（1451），其連接于連接框（145）的內部右側，用于過濾水中的臟物；斜板（1452），其連接于連接框（145）的內部左側，用于防止雜物流回至排水管（5）內；第二卡塊（146），其均勻間隔地滑動連接于第一連接筒（141）的右側，第二卡塊（146）與第二斜塊（144）卡接連接，用于卡住第二斜塊（144）；第二連接彈簧（147），其連接于第二卡塊（146）與第一連接筒（141）之間；連接環（148），其轉動式地連接于第一連接筒（141）的外側右部；第二拉繩（149），其連接于第二卡塊（146）與連接環（148）之間，并且二拉繩（149）與第一連接筒（141）滑動連接，用于拉動第二卡塊（146）。

6.根據權利要求5所述的一種生活污水凈化裝置，其特征在于，還包括有加藥機構（15），加藥機構（15）包括有：第一固定塊（151），其連接于第一固定架（1）的右前側；裝藥罐（152），其連接于第一固定塊（151）上，用于存放藥液；第二固定塊（153），其連接于裝藥罐（152）的后下側；抽水泵（154），其連接于第二固定塊（153）上，抽水泵（154）的抽水口與裝藥罐（152）連通，而抽水泵（154）的出水口與排放管（7）連通，用于抽出裝藥罐（152）內部的藥液；進藥管（155），其連接于裝藥罐（152）的頂部。

7.根據權利要求6所述的一種生活污水凈化裝置，其特征在于，還包括有分離機構（16），分離機構（16）包括有：第二連接筒（161），其連接于進水管（4）的左側；過濾環（162），其放置于第二連接筒（161）的內部；第一連接架（163），其連接于過濾環（162）的前側，用于拉動過濾環（162）；第二連接架（164），其連接于第二連接筒（161）的右前側；第三連接彈簧（165），其連接于第二連接架（164）的左側；第三卡塊（166），其連接于第三連接彈簧（165）的左側，用于卡住第一連接架（163）；第一導向架（167），其連接于進水管（4）的左前側；第二導向架（168），其連接于第一連接筒（141）的右前側；第一拉繩（169），其連接于第三卡塊（166）的右側與連接環（148）的前側之間，第一拉繩（169）滑動式貫穿第一導向架（167）和第二導向架（168）。

8.根據權利要求7所述的一種生活污水凈化裝置，其特征在于，還包括有：把手（1611），第一連接架（163）的前側連接有把手（1611）。

（發明人：萬傳銅;李冬;王新香;常城;李平;黃秋月;魏肖;李章;郭平凡;肖曼麗）
