公布日：2022.12.13
申請日：2022.09.22
分類號：C02F9/10(2006.01)I;C01D5/16(2006.01)I;C01D3/14(2006.01)I
摘要
本發明涉及基于膜式分離鹽硝的含鹽廢水循環處理系統和方法，包括預處理單元和NF膜分離裝置，預處理單元按照雜質濃度NF膜分離裝置進水要求的方式對含鹽廢水進行至少一次氯化鈉和硫酸鈉分離；NF膜分離裝置按照產生的貧硝富氯化鈉產水能夠符合氯化鈉生產單元所需氯化鈉濃度的方式將貧硝富氯化鈉產水排放至氯化鈉生產單元而將富硝高雜質濃水以回流至預處理單元的方式輸送至硫酸鈉生產單元；NF膜分離裝置包括基于貧硝富氯化鈉產水中硫酸根離子濃度能夠連通的至少兩個彼此納濾裝置，至少兩個彼此納濾裝置能夠基于富硝高雜質濃水中硝含量而連通至預處理單元的不同處理部。
權利要求書
1.一種基于膜式分離鹽硝的含鹽廢水循環處理系統，包括預處理單元和NF膜分離裝置(300b)，所述預處理單元按照雜質濃度NF膜分離裝置(300b)進水要求的方式對所述含鹽廢水進行至少一次氯化鈉和硫酸鈉分離；其特征在于，所述NF膜分離裝置(300b)按照產生的貧硝富氯化鈉產水能夠符合氯化鈉生產單元(500)所需氯化鈉濃度的方式將所述貧硝富氯化鈉產水排放至所述氯化鈉生產單元(500)而將富硝高雜質濃水以回流至所述預處理單元的方式輸送至硫酸鈉生產單元(400)；所述NF膜分離裝置(300b)包括基于貧硝富氯化鈉產水中硫酸根離子濃度能夠連通的至少兩個彼此納濾裝置，所述至少兩個彼此納濾裝置能夠基于所述富硝高雜質濃水中硝含量而連通至所述預處理單元的不同處理部。

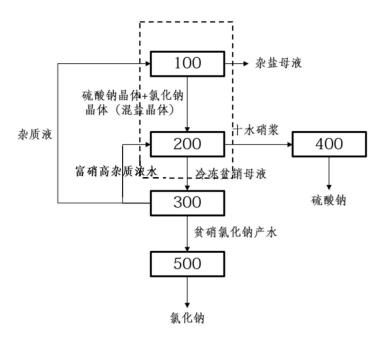

2.根據權利要求1所述的處理系統，其特征在于，所述預處理單元至少包括一級提純部(100)和二級提純部(200)，所述一級提純部(100)將在一定雜質濃度的情況下所述含鹽廢水中的硫酸鈉和氯化鈉以混鹽的方式析出；所述二級提純部(200)冷凍基于所述混鹽調制的富硝母液而使得將硫酸鈉以十水硝的方式析出，從而生成冷凍貧硝母液排放至所述NF膜分離裝置(300b)，所述NF膜分離裝置(300b)將基于所述富硝高雜質濃水中硝含量將所述富硝高雜質濃水排放至所述二級提純部(200)的不同處理設備，所述不同處理設備至少包括結晶器。
3.根據權利要求2所述的處理系統，其特征在于，所述NF膜分離裝置對硫酸鈉的截留率為95-98％，對氯化鈉的截留率為-10％-10％。
4.根據權利要求2或3所述的處理系統，其特征在于，所述一級提純部(100)和所述二級提純部(200)設置有用于控制所述混鹽的含水率的分離單元，所述混鹽的含水率為4％-5％。
5.根據權利要求4所述的處理系統，其特征在于，所述二級提純部(200)在將基于所述混鹽熱熔配的近飽和狀態的硫酸鈉和氯化鈉溶液預冷得到預冷料液的情況下使用載冷劑將該硫酸鈉以十水硝的形式在降溫過程達到過飽和狀態而析出，所述載冷劑能夠使得所述預冷料液的溫度降低至零下5攝氏度-0攝氏度得到冷凍料液。
6.根據權利要求5所述的處理系統，其特征在于，所述十水硝在硫酸鈉生產單元(400)中至少經過熱熔和冷凝水熱溶配置為近飽和硝溶液后，所述硝溶液與冷凝水進行熱交換加熱后，經過多效逆流蒸發結晶濃縮硫酸鈉溶液，溶液中硫酸鈉不斷被濃縮達到過飽和析出并逐漸長大沉于硝腳。
7.根據權利要求1-6任一所述的處理系統，其特征在于，所述預處理單元與所述NF膜分離裝置之間通過過濾裝置(300a)連通，所述過濾裝置用于按照符合所述NF膜分離裝置雜質濃度要求的方式將所述冷凍貧硝母液的雜質進一步去除而得到雜質液，所述過濾裝置的雜質液出口與所述一級提純部(100)連通，以使得所述一級提純部(100)能夠按照大致均衡含鹽廢水中雜質濃度的方式提純包含有硫酸鈉晶體和氯化鈉晶體的混鹽。
8.根據權利要求1-6任一所述的處理系統，其特征在于，在濃鹽廢水進入所述一級提純部(100)之前，至少對所述濃鹽廢水進行一次濃縮，使得其TDS值在6萬-20萬ppm。
9.一種基于膜式分離鹽硝的含鹽廢水循環處理方法，包括：預處理單元將按照雜質濃度NF膜分離裝置(300b)進水要求的方式對所述含鹽廢水進行至少一次氯化鈉和硫酸鈉分離；其特征在于，所述NF膜分離裝置(300b)將按照產生的貧硝富氯化鈉產水能夠符合氯化鈉生產單元(500)所需氯化鈉濃度的方式將所述貧硝富氯化鈉產水排放至所述氯化鈉生產單元(500)而將富硝高雜質濃水以回流至所述預處理單元的方式輸送至硫酸鈉生產單元(400)；其中，所述NF膜分離裝置(300b)配置為包括基于貧硝富氯化鈉產水中硫酸根離子濃度能夠連通的至少兩個彼此納濾裝置，所述至少兩個彼此納濾裝置能夠基于所述富硝高雜質濃水中硝含量而連通至所述預處理單元的不同處理部。
10.根據權利要求9所述的處理系統，其特征在于，所述預處理單元配置為至少包括一級提純部(100)和二級提純部(200)，所述一級提純部(100)將在一定雜質濃度的情況下所述含鹽廢水中的硫酸鈉和氯化鈉以混鹽的方式析出；所述二級提純部(200)冷凍基于所述混鹽調制的富硝母液而使得將硫酸鈉以十水硝的方式析出，從而生成冷凍貧硝母液排放至所述NF膜分離裝置(300b)，所述NF膜分離裝置(300b)將基于所述富硝高雜質濃水中硝含量將所述富硝高雜質濃水排放至所述二級提純部(200)的不同處理設備，所述不同處理設備至少包括冷凍結晶器。
發明內容
針對現有技術之不足：綜合高含鹽廢水中最主要組分一般都是氯化鈉、硫酸鈉，這兩種鹽占總鹽量的比例比較高，通常在90％以上，所以當前主流的技術路線是：預處理→減量化→再處理→NF→富硝高雜質濃水分別減量化→再處理→分鹽蒸發結晶和貧硝氯化鈉產水→提濃(可不設置)→分鹽蒸發結晶；預處理→NF→富硝高雜質濃水分別減量化→再處理→分鹽蒸發結晶和貧硝氯化鈉產水→提濃→分鹽蒸發結晶；在此過程中NF與大量有機物雜質接觸，考慮NF膜污堵化學清洗頻繁，小分子有機物的透過，進入蒸發結晶系統，造成通過該工藝路線分鹽的穩定運行和NF膜更換頻繁使用成本高，氯化鈉和硫酸鈉的蒸發結晶受到低雜質對純度的不利影響，或造成較大量的雜鹽產生，特別是高鹽水中硝酸鈉含量較高，雜鹽量會增加更多。
本發明提供一種基于膜式分離鹽硝的含鹽廢水循環處理系統，包括預處理單元和NF膜分離裝置，所述預處理單元按照雜質濃度NF膜分離裝置進水要求的方式對所述含鹽廢水進行至少一次氯化鈉和硫酸鈉分離；所述NF膜分離裝置按照產生的貧硝富氯化鈉產水能夠符合氯化鈉生產單元所需氯化鈉濃度的方式將所述貧硝富氯化鈉產水排放至所述氯化鈉生產單元而將富硝高雜質濃水以回流至所述預處理單元的方式輸送至硫酸鈉生產單元；所述NF膜分離裝置包括基于貧硝富氯化鈉產水中硫酸根離子濃度能夠連通的至少兩個彼此納濾裝置，所述至少兩個彼此納濾裝置能夠基于所述富硝高雜質濃水中硝含量而連通至所述預處理單元的不同處理部。
根據一種優選的實施方式，所述預處理單元至少包括一級提純部和二級提純部，所述一級提純部將在一定雜質濃度的情況下所述含鹽廢水中的硫酸鈉和氯化鈉以混鹽的方式析出；所述二級提純部冷凍基于所述混鹽調制的富硝母液而使得將硫酸鈉以十水硝的方式析出，從而生成冷凍貧硝母液排放至所述NF膜分離裝置，所述NF膜分離裝置將基于所述富硝高雜質濃水中硝含量將所述富硝高雜質濃水排放至所述二級提純部的不同處理設備，所述不同處理設備至少包括冷凍結晶器。
根據一種優選的實施方式，所述NF膜分離裝置對硫酸鈉的截留率為95-98％，對氯化鈉的截留率為-10％-10％。
根據一種優選的實施方式，所述一級提純部和所述二級提純部設置有用于控制所述混鹽的含水率的分離單元，所述混鹽的含水率為4％-5％。
根據一種優選的實施方式，所述二級提純部在將基于所述混鹽熱熔配的近飽和狀態的硫酸鈉和氯化鈉溶液預冷得到預冷料液的情況下使用載冷劑將該硫酸鈉以十水硝的形式在降溫過程達到過飽和狀態而析出，所述載冷劑能夠使得所述預冷料液的溫度降低至零下5攝氏度-0攝氏度得到冷凍料液。
根據一種優選的實施方式，所述十水硝在硫酸鈉生產單元中至少經過熱熔和冷凝水熱溶配置為近飽和硝溶液后，所述硝溶液與冷凝水進行熱交換加熱后，經過多效逆流蒸發結晶濃縮硫酸鈉溶液，溶液中硫酸鈉不斷被濃縮達到過飽和析出并逐漸長大沉于硝腳。
根據一種優選的實施方式，所述預處理單元與所述NF膜分離裝置之間通過過濾裝置連通，所述過濾裝置用于按照符合所述NF膜分離裝置雜質濃度要求的方式將所述冷凍貧硝母液的雜質進一步去除而得到雜質液，所述過濾裝置的雜質液出口與所述一級提純部連通，以使得所述一級提純部能夠按照大致均衡含鹽廢水中雜質濃度的方式提純包含有硫酸鈉晶體和氯化鈉晶體的混鹽。
根據一種優選的實施方式，在濃鹽廢水進入所述一級提純部之前，至少對所述濃鹽廢水進行一次濃縮，使得其TDS值在6萬-20萬ppm。
根據一種優選的實施方式，本發明還公開一種基于膜式分離鹽硝的含鹽廢水循環處理方法，包括：預處理單元將按照雜質濃度NF膜分離裝置進水要求的方式對所述含鹽廢水進行至少一次氯化鈉和硫酸鈉分離；所述NF膜分離裝置將按照產生的貧硝富氯化鈉產水能夠符合氯化鈉生產單元所需氯化鈉濃度的方式將所述貧硝富氯化鈉產水排放至所述氯化鈉生產單元而將富硝高雜質濃水以回流至所述預處理單元的方式輸送至硫酸鈉生產單元；其中，所述NF膜分離裝置配置為包括基于貧硝富氯化鈉產水中硫酸根離子濃度能夠連通的至少兩個彼此納濾裝置，所述至少兩個彼此納濾裝置能夠基于所述富硝高雜質濃水中硝含量而連通至所述預處理單元的不同處理部。
根據一種優選的實施方式，所述方法中，所述預處理單元配置為至少包括一級提純部和二級提純部，所述一級提純部將在一定雜質濃度的情況下所述含鹽廢水中的硫酸鈉和氯化鈉以混鹽的方式析出；所述二級提純部冷凍基于所述混鹽調制的富硝母液而使得將硫酸鈉以十水硝的方式析出，從而生成冷凍貧硝母液排放至所述NF膜分離裝置，所述NF膜分離裝置將基于所述富硝高雜質濃水中硝含量將所述富硝高雜質濃水排放至所述二級提純部的不同處理設備，所述不同處理設備至少包括結晶器。
（發明人：權秋紅;郭以果;元西方;魯喜平）
