公布日：2022.08.02

申請日：2022.04.23

分類號：B02C13/18(2006.01)I;B02C13/26(2006.01)I;B02C13/28(2006.01)I;B02C13/30(2006.01)I;B02C23/10(2006.01)I;B07B1/28(2006.01)I;

B07B1/42(2006.01)I

摘要

本發明涉及一體化農村生活領域，更具體的說是一種一體化農村生活污水處理設備，可以解決沒有辦法實現對污物粉碎效果的調節的技術問題，包括動力組件、污物粉碎組件、往復過濾組件，動力組件與污物粉碎組件相連接，污物粉碎組件與往復過濾組件相連接；通過內端卡桿一帶動著配合滑桿運動，進而通過配合滑桿帶動著驅動轉架運動，進而通過驅動轉架驅動著粉碎桿沿著內端驅動轉桿一的軸線滑動，進而使得粉碎桿沿著粉碎腔的內壁滑動，進而使得粉碎桿與驅動轉架之間的間距發生變化，進而使得對實現對粉碎完成的生活污水中的大塊雜物粉碎的程度進行調節。

權利要求書

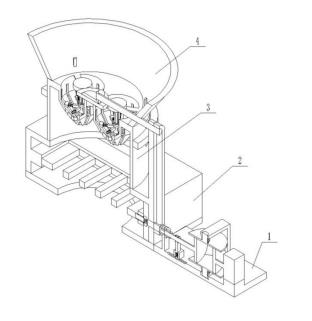

1.一種一體化農村生活污水處理設備，其特征在于：包括動力組件(1)、污物粉碎組件(3)、往復過濾組件(2)，所述動力組件(1)與污物粉碎組件(3)相連接，污物粉碎組件(3)與往復過濾組件(2)相連接，動力組件(1)與往復過濾組件(2)相連接。

2.根據權利要求1所示的一種一體化農村生活污水處理設備，其特征在于：所述動力組件(1)包括底板(1-1)、輸入電機(1-2)、基座(1-3)、輸入輪(1-4)、傳動輪一(1-5)、傳動輪軸一(1-6)、傳動輪軸推簧一(1-7)、中端支架(1-8)、傳動輪二(1-9)、輸出輪(1-10)、輸出輪連接軸(1-11)、驅動支架(1-12)、棱形滑柱(1-13)、輸出套(1-14)、限位環(1-15)、矩形滑槽(1-16)、定位卡槽(1-17)、定位卡桿(1-18)、定位卡桿推簧(1-19)、傳動輪軸二(1-20)、傳動輪軸推簧二(1-21)和固定鉸支座(1-22)，所述基座(1-3)安裝在底板(1-1)上，基座(1-3)上安裝有輸入電機(1-2)，輸入電機(1-2)的輸出軸上安裝有輸入輪(1-4)，輸入輪(1-4)與傳動輪一(1-5)配合連接，傳動輪一(1-5)上安裝有傳動輪軸一(1-6)，傳動輪軸一(1-6)配合連接在中端支架(1-8)上，中端支架(1-8)與傳動輪一(1-5)之間設置有傳動輪軸推簧一(1-7)，傳動輪一(1-5)上配合連接有輸出輪(1-10)，輸出輪(1-10)上安裝有輸出輪連接軸(1-11)，輸出輪連接軸(1-11)上轉動配合安裝有驅動支架(1-12)，驅動支架(1-12)上滑動安裝有定位卡桿(1-18)，定位卡桿(1-18)和驅動支架(1-12)之間設置有定位卡桿推簧(1-19)，底板(1-1)上開有矩形滑槽(1-16)，矩形滑槽(1-16)內端開有定位卡槽(1-17)，定位卡槽(1-17)與定位卡桿(1-18)配合連接，棱形滑柱(1-13)與輸出輪連接軸(1-11)固定連接，棱形滑柱(1-13)與輸出套(1-14)滑動配合連接，固定鉸支座(1-22)安裝在底板(1-1)上，輸出套(1-14)與固定鉸支座(1-22)轉動連接，并通過限位環(1-15)轉動限位。

3.根據權利要求2所示的一種一體化農村生活污水處理設備，其特征在于：多個所述的定位卡槽(1-17)線性設置在矩形滑槽(1-16)內端。

4.根據權利要求2所示的一種一體化農村生活污水處理設備，其特征在于：所述定位卡桿推簧(1-19)為彈簧鋼材質。

5.根據權利要求2所示的一種一體化農村生活污水處理設備，其特征在于：所述輸出套(1-14)與棱形滑柱(1-13)的接觸面非圓形。

6.根據權利要求1所示的一種一體化農村生活污水處理設備，其特征在于：所述往復過濾組件(2)包括過濾外框(2-1)、篩分底板(2-2)、通孔(2-3)、內端連接框(2-4)、篩板(2-5)、篩孔(2-6)、輸出皮帶(2-7)、出水口(2-9)、內端滑子(2-10)、內端轉輪(2-11)、內端球形卡桿(2-12)、內端球形卡桿推簧(2-13)、內端球形卡槽(2-14)，所述篩分底板(2-2)與過濾外框(2-1)固定連接，通孔(2-3)設置在篩分底板(2-2)的上端，內端連接框(2-4)設置在過濾外框(2-1)的內端，篩板(2-5)與內端連接框(2-4)滑動連接，篩孔(2-6)設置在篩板(2-5)上，篩孔(2-6)設置有多個，輸出皮帶(2-7)與輸出皮帶(2-7)的輸出軸配合連接，內端轉輪(2-11)與輸出皮帶(2-7)的輸出軸固定連接，內端滑子(2-10)與內端轉輪(2-11)滑動連接，內端球形卡槽(2-14)設置在內端轉輪(2-11)的內端，內端球形卡桿(2-12)與內端球形卡槽(2-14)配合連接，內端球形卡桿(2-12)與內端滑子(2-10)滑動連接，內端球形卡桿推簧(2-13)設置在兩個內端球形卡桿(2-12)之間，內端滑子(2-10)與內端連接框(2-4)配合連接，內端滑子(2-10)與內端連接框(2-4)轉動連接，出水口(2-9)設置在篩分底板(2-2)上。

7.根據權利要求1所示的一種一體化農村生活污水處理設備，其特征在于：所述污物粉碎組件(3)包括外框一(3-1)、調節環(3-2)、粉碎腔(3-3)、直齒一(3-4)、直齒二(3-5)、錐齒一(3-6)、錐齒二(3-7)、錐齒軸一(3-8)、連通鏤空槽(3-10)、內端驅動轉桿一(3-11)、驅動滑桿(3-12)、配合滑桿(3-13)、驅動轉架(3-14)、粉碎桿(3-15)、粉碎桿推簧(3-16)、內端卡桿一(3-17)、內端卡槽一(3-18)、內端卡桿滑桿一(3-19)、內端卡桿推簧一(3-20)、豎直滑桿(3-21)和豎直滑孔(3-22)，所述外框一(3-1)上開有豎直滑孔(3-22)，調節環(3-2)上安裝有豎直滑桿(3-21)，調節環(3-2)通過豎直滑桿(3-21)與豎直滑孔(3-22)的滑動配合連接與外框一(3-1)滑動連接，粉碎腔(3-3)設置在外框一(3-1)上端，外框一(3-1)的內端鏤空，直齒一(3-4)與直齒二(3-5)嚙合傳動，直齒二(3-5)與外框一(3-1)上端轉動連接，錐齒一(3-6)與直齒二(3-5)上端固定連接，錐齒一(3-6)與錐齒二(3-7)嚙合傳動，錐齒二(3-7)與錐齒軸一(3-8)一端固定連接，錐齒軸一(3-8)中端與外框一(3-1)轉動連接，連通鏤空槽(3-10)連通粉碎腔(3-3)和外框一(3-1)，內端驅動轉桿一(3-11)上端與粉碎外框(3-1)轉動連接，內端驅動轉桿一(3-11)上端與直齒一(3-4)固定連接，驅動滑桿(3-12)一端與調節環(3-2)固定連接，內端卡桿滑桿一(3-19)與驅動滑桿(3-12)的另一端滑動連接，內端卡桿推簧一(3-20)與內端卡桿滑桿一(3-19)套接連接，內端卡桿一(3-17)與內端卡桿滑桿一(3-19)固定連接，配合滑桿(3-13)與驅動滑桿(3-12)滑動連接，內端卡槽一(3-18)設置在配合滑桿(3-13)上，內端卡桿一(3-17)與內端卡槽一(3-18)配合連接，驅動轉架(3-14)與配合滑桿(3-13)轉動連接，驅動轉架(3-14)與內端驅動轉桿一(3-11)滑動配合連接，粉碎桿(3-15)與驅動轉架(3-14)滑動連接，粉碎桿推簧(3-16)與粉碎桿(3-15)套接連接，粉碎桿推簧(3-16)設置在粉碎桿(3-15)與驅動轉架(3-14)之間，粉碎桿(3-15)與粉碎腔(3-3)內壁貼合，下端連接板(1-4)與外框一(3-1)固定連接并連通，輸出皮帶(2-7)與錐齒軸一(3-8)摩擦傳動，輸出套(1-14)與輸出皮帶(2-7)相連接，輸出套(1-14)與內端轉輪(2-11)相連接，外框一(3-1)與過濾外框(2-1)固定連接并且通孔(2-3)與外框一(3-1)連通。

8.根據權利要求7所述的一種一體化農村生活污水處理設備，其特征在于：所述驅動轉架(3-14)與內端驅動轉桿一(3-11)滑動配合連接的連接處為非圓形。

9.根據權利要求7所述的一種一體化農村生活污水處理設備，其特征在于：所述粉碎桿推簧(3-16)的材質為彈簧鋼。

10.根據權利要求7所述的一種一體化農村生活污水處理設備，其特征在于：所述外框一(3-1)為Q235材質。

發明內容

本發明的目的是提供一種一體化農村生活污水處理設備，可以解決沒有辦法實現對污物粉碎效果的調節的技術問題。

本發明的目的通過以下技術方案來實現：

一種一體化農村生活污水處理設備，包括動力組件、污物粉碎組件、往復過濾組件，所述動力組件與污物粉碎組件相連接，污物粉碎組件與往復過濾組件相連接。

進一步，所述動力組件包括底板、輸入電機、基座、輸入輪、傳動輪一、傳動輪軸一、傳動輪軸推簧一、中端支架、傳動輪二、輸出輪、輸出輪連接軸、驅動支架、棱形滑柱、輸出套、限位環、矩形滑槽、定位卡槽、定位卡桿、定位卡桿推簧、傳動輪軸二、傳動輪軸推簧二，所述基座安裝在底板上，基座上安裝有輸入電機，輸入電機的輸出軸上安裝有輸入輪，輸入輪與傳動輪一配合連接，傳動輪一上安裝有傳動輪軸一，傳動輪軸一配合連接在中端支架上，中端支架與傳動輪一之間設置有傳動輪軸推簧一，傳動輪一上配合連接有輸出輪，輸出輪上安裝有輸出輪連接軸，輸出輪連接軸上轉動配合安裝有驅動支架，驅動支架上滑動安裝有定位卡桿，定位卡桿和驅動支架之間設置有定位卡桿推簧，底板上開有矩形滑槽，矩形滑槽內端開有定位卡槽，定位卡槽與定位卡桿配合連接，棱形滑柱與輸出輪連接軸固定連接，棱形滑柱與輸出套滑動配合連接，固定鉸支座安裝在底板上，輸出套與固定鉸支座轉動連接，并通過限位環轉動限位。

進一步，多個所述的定位卡槽線性設置在矩形滑槽內端。

進一步，所述定位卡桿推簧為彈簧鋼材質。

進一步，所述輸出套與棱形滑柱的接觸面非圓形。

進一步，所述往復過濾組件包括過濾外框、篩分底板、通孔、內端連接框、篩板、篩孔、輸出皮帶、出水口、內端滑子、內端轉輪、內端球形卡桿、內端球形卡桿推簧、內端球形卡槽，所述篩分底板與過濾外框固定連接，通孔設置在篩分底板的上端，內端連接框設置在過濾外框的內端，篩板與內端連接框滑動連接，篩孔設置在篩板上，篩孔設置有多個，輸出皮帶與輸出皮帶的輸出軸配合連接，內端轉輪與輸出皮帶的輸出軸固定連接，內端滑子與內端轉輪滑動連接，內端球形卡槽設置在內端轉輪的內端，內端球形卡桿與內端球形卡槽配合連接，內端球形卡桿與內端滑子滑動連接，內端球形卡桿推簧設置在兩個內端球形卡桿之間，內端滑子與內端連接框配合連接，內端滑子與內端連接框轉動連接，出水口設置在篩分底板上，輸出皮帶與錐齒軸一摩擦傳動，外框一與過濾外框固定連接并且通孔與外框一連通。

進一步，所述污物粉碎組件包括外框一、調節環、粉碎腔、直齒一、直齒二、錐齒一、錐齒二、錐齒軸一、連通鏤空槽、內端驅動轉桿一、驅動滑桿、配合滑桿、驅動轉架、粉碎桿、粉碎桿推簧、內端卡桿一、內端卡槽一、內端卡桿滑桿一、內端卡桿推簧一、豎直滑桿和豎直滑孔，所述外框一上開有豎直滑孔，調節環上安裝有豎直滑桿，調節環通過豎直滑桿與豎直滑孔的滑動配合連接與外框一滑動連接，粉碎腔設置在外框一上端，外框一的內端鏤空，直齒一與直齒二嚙合傳動，直齒二與外框一上端轉動連接，錐齒一與直齒二上端固定連接，錐齒一與錐齒二嚙合傳動，錐齒二與錐齒軸一一端固定連接，錐齒軸一中端與外框一轉動連接，連通鏤空槽連通粉碎腔和外框一，內端驅動轉桿一上端與粉碎外框轉動連接，內端驅動轉桿一上端與直齒一固定連接，驅動滑桿一端與調節環固定連接，內端卡桿滑桿一與驅動滑桿的另一端滑動連接，內端卡桿推簧一與內端卡桿滑桿一套接連接，內端卡桿一與內端卡桿滑桿一固定連接，配合滑桿與驅動滑桿滑動連接，內端卡槽一設置在配合滑桿上，內端卡桿一與內端卡槽一配合連接，驅動轉架與配合滑桿轉動連接，驅動轉架與內端驅動轉桿一滑動配合連接，粉碎桿與驅動轉架滑動連接，粉碎桿推簧與粉碎桿套接連接，粉碎桿推簧設置在粉碎桿與驅動轉架之間，粉碎桿與粉碎腔內壁貼合，下端連接板與外框一固定連接并連通。

進一步，所述驅動轉架與內端驅動轉桿一滑動配合連接的連接處為非圓形。

進一步，所述粉碎桿推簧的材質為彈簧鋼。

進一步，所述外框一為Q235材質。

本發明一種一體化農村生活污水處理設備的有益效果為：

本發明通過內端卡桿一帶動著配合滑桿運動，進而通過配合滑桿帶動著驅動轉架運動，進而通過驅動轉架驅動著粉碎桿沿著內端驅動轉桿一的軸線滑動，進而使得粉碎桿沿著粉碎腔的內壁滑動，進而使得粉碎桿與驅動轉架之間的間距發生變化，進而使得對實現對粉碎完成的生活污水中的大塊雜物粉碎的程度進行調節。

（發明人：胡志武;羅豐;吉強;唐偉華;雷明坤）
