公布日：2022.08.09
申請日：2022.05.19
分類號：E03F5/22(2006.01)I;E03F7/04(2006.01)I;E03F5/14(2006.01)I
摘要
本發明涉及一種渣水分離式污水提升器，包括箱體，所述箱體內設有水泵，所述箱體的頂端設有污水提升器進口及污水提升器出口。所述污水提升器進口依次與逆止閥、固液分離管、儲渣管、污水提升器出口首尾相連，所述水泵的進水口位于所述箱體內、出水口通過出水管與所述逆止閥的閥門下端相連，所述固液分離器通過進水管與所述出水管相連。本發明通過固液分離管以及與所述固液分離管相連的濾水出口，將進入污水提升器的雜物及污水分離儲存，直至儲存的污水超過預設位置后啟動水泵一同排出，由于水泵不與儲渣管直接相連，不會有雜物被卷入水泵中，防止水泵堵塞。
權利要求書

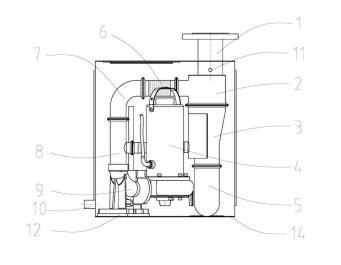

1.一種渣水分離式污水提升器，包括箱體(14)，所述箱體(14)內設有水泵(4)，所述箱體(14)的頂端設有污水提升器進口(1)及污水提升器出口(15)，其特征在于，所述污水提升器進口(1)依次與逆止閥(2)、固液分離管(3)、儲渣管(5)、污水提升器出口(15)首尾相連，所述水泵(4)的進水口位于所述箱體(14)內、出水口通過出水管與所述逆止閥(2)的閥門下端相連，所述固液分離器通過進水管與所述出水管相連。
2.根據權利要求1所述的一種渣水分離式污水提升器，其特征在于，所述污水提升器進口(1)在所述箱體(14)內的位置環向均布有溢流孔(11)。
3.根據權利要求1所述的一種渣水分離式污水提升器，其特征在于，所述出水管包括與所述水泵(4)依次首尾相連的耦合管(9)、出水直管(8)、出水彎頭(7)及出水軟管(6)，所述出水軟管(6)的另一端與所述逆止閥(2)的閥門下端相連。
4.根據權利要求3所述的一種渣水分離式污水提升器，其特征在于，所述固液分離管(3)的上端為渣水進口(16)、下端為出渣口(17)、一側設有濾水層(19)，所述濾水層(19)通過過濾孔(20)與固液分離管(3)相連、通過濾水出口(18)與進水軟管(13)相連，所述進水軟管(13)的另一端與所述出水直管(8)相連。
5.根據權利要求3所述的一種渣水分離式污水提升器，其特征在于，所述耦合管(9)的管身上開有若干攪勻孔(23)，所述攪勻孔(23)在所述耦合管(9)兩邊對稱分布。
6.根據權利要求5所述的一種渣水分離式污水提升器，其特征在于，所述耦合管(9)的底部設有減震墊(12)。
7.根據權利要求1所述的一種渣水分離式污水提升器，其特征在于，所述箱體(14)的側邊設有排空閥(10)。
8.根據權利要求1所述的一種渣水分離式污水提升器，其特征在于，所述水泵(4)通過液位裝置控制開閉。
發明內容
本發明所要解決的技術問題是提供一種渣水分離式污水提升器，解決因進入污水提升器的雜物與污水混雜而導致的水泵堵塞損壞問題。
本發明解決其技術問題所采用的技術方案是：提供一種渣水分離式污水提升器，包括箱體，所述箱體內設有水泵，所述箱體的頂端設有污水提升器進口及污水提升器出口，其特征在于，所述污水提升器進口依次與逆止閥、固液分離管、儲渣管、污水提升器出口首尾相連，所述水泵的進水口位于所述箱體內、出水口通過出水管與所述逆止閥的閥門下端相連，所述固液分離器通過進水管與所述出水管相連。
進一步地，所述污水提升器進口在所述箱體內的位置環向均布有溢流孔。
進一步地，所述出水管包括與所述水泵依次首尾相連的耦合管、出水直管、出水彎頭及出水軟管，所述出水軟管的另一端與所述逆止閥的閥門下端相連。
進一步地，所述固液分離管的上端為渣水進口、下端為出渣口、一側設有濾水層，所述濾水層通過過濾孔與固液分離管相連、通過濾水出口與進水軟管相連，所述進水軟管的另一端與所述出水直管相連。
進一步地，所述耦合管的管身上開有若干攪勻孔，所述攪勻孔在所述耦合管兩邊對稱分布。
進一步地，所述耦合管的底部設有減震墊。
進一步地，所述箱體的側邊設有排空閥。
進一步地，所述水泵通過液位裝置控制開閉。
有益效果
本發明通過固液分離管以及與所述固液分離管相連的濾水出口，將進入污水提升器的雜物及污水分離儲存，直至儲存的污水超過預設位置后啟動水泵一同排出，由于水泵不與儲渣管直接相連，不會有雜物被卷入水泵中，防止水泵堵塞。
進一步地，通過污水提升器進口上所設的溢流孔，確保設備在剛啟動受到大流量沖擊時有臨時出口排出污水，避免發生倒灌而影響客戶使用。
進一步地，通過在耦合上設置攪勻孔，在啟動水泵時從攪勻孔中噴出的水流可以沖刷箱體底部，防止微生物及污物在箱體底部的死水區沉積，減少污染。
進一步地，通過在污水提升器進口下端設置逆止閥，防止水泵啟動后發生倒灌。
（發明人：楊文;高克;王興榮）
