公布日：2022.06.24
申請日：2021.11.25
分類號：B01D29/94(2006.01)I;B01D36/02(2006.01)I
摘要
本發明公開了一種污水處理固液分離裝置，其結構包括主體，所述主體頂部連通有進水管，所述主體內開設有分離室，所述進水管延伸至所述分離室內，所述分離室底部設有擋板，所述擋板右端轉動設置于所述主體內壁，所述分離室左側連通有排水室，所述排水室與所述分離室連通處設有過濾網，所述擋板下方設有出污管，所述擋板左端連接有觸發裝置，所述觸發裝置安裝于所述主體內壁，所述擋板右端連接有斷流裝置，本發明結構簡單，操作方便，整體構造采用純機械結構設計，其中不使用任何電力，有效節約資源，通過巧妙的設計對濾網上的雜質清除收集，防止濾網濾孔發生堵塞，實現了對濾網的保護，提高了濾網的過濾效果。
權利要求書

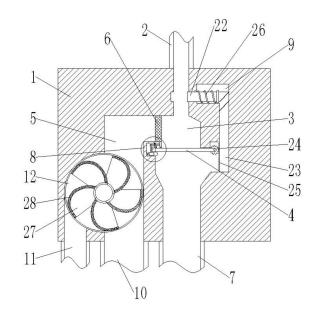

1.一種污水處理固液分離裝置，其特征在于：其結構包括主體(1)，所述主體(1)頂部連通有進水管(2)，所述主體(1)內開設有分離室(3)，所述進水管(2)延伸至所述分離室(3)內，所述分離室(3)底部設有擋板(4)，所述擋板(4)右端轉動設置于所述主體(1)內壁，所述分離室(3)左側連通有排水室(5)，所述排水室(5)與所述分離室(3)連通處設有過濾網(6)，所述擋板(4)下方設有出污管(7)，所述擋板(4)左端連接有觸發裝置(8)，所述觸發裝置(8)安裝于所述主體(1)內壁，所述擋板(4)右端連接有斷流裝置(9)，所述排水室(5)下方連通有排水管(10)，所述排水管(10)左側方設有第二出污管(11)，所述排水管(10)與所述第二出污管(11)之間設有除污輪(12)，所述除污輪(12)轉動設置于所述主體(1)內，所述除污輪(12)右半部分位于所述排水管(10)內，所述除污輪(12)左半部分位于所述第二出污管(11)內。
2.根據權利要求1所述的一種污水處理固液分離裝置，其特征在于：所述觸發裝置(8)由基座(13)、卡塊(14)、卡桿(15)組成，所述基座(13)與所述主體(1)內壁固定連接，所述卡塊(14)通過第一彈簧(16)滑動安裝于所述基座(13)底部，所述擋板(4)左端位于所述卡塊(14)上方，所述基座(13)頂部右側滑動設置有壓塊(17)，所述壓塊(17)位于所述擋板(4)左端上方，所述壓塊(17)頂端連接有連桿(18)，所述連桿(18)中部通過導向桿(19)滑動，所述連桿(18)左端連接有卡桿(15)，所述卡桿(15)位于所述卡塊(14)上方，所述卡塊(14)位于所述卡桿(15)右側的地方上開設有相應的卡孔(20)，所述導向桿(19)上套設第二彈簧(21)。
3.根據權利要求1所述的一種污水處理固液分離裝置，其特征在于：所述斷流裝置(9)由阻流桿(22)、傳動桿(23)組成，所述傳動桿(23)位于所述擋板(4)右側，所述傳動桿(23)上下滑動設置于所述主體(1)內，所述擋板(4)右端設有齒輪(24)，所述轉桿(23)右側設有齒板(25)，所述齒輪(24)與所述齒板(25)嚙合連接，所述阻流桿(22)設于所述進水管(2)上，所述阻流桿(22)與所述進水管(2)貫穿式滑動連接，所述阻流桿(22)上套設有第三彈簧(26)，所述阻流桿(22)右端與所述傳動桿(23)頂端均設有相對應的切面。
4.根據權利要求1所述的一種污水處理固液分離裝置，其特征在于：所述除污輪(12)上排列設有多個濾水槽(27)，所述濾水槽(27)呈勺狀結構，各個所述濾水槽(27)底部均設有濾水網(28)。
5.根據權利要求4所述的一種污水處理固液分離裝置，其特征在于：所述濾水槽(27)的數量為五個。
發明內容
針對現有技術存在的不足，本發明目的是提供一種污水處理固液分離裝置，以解決現有的問題。
為了實現上述目的，本發明是通過如下的技術方案來實現：一種污水處理固液分離裝置，其結構包括主體，所述主體頂部連通有進水管，所述主體內開設有分離室，所述進水管延伸至所述分離室內，所述分離室底部設有擋板，所述擋板右端轉動設置于所述主體內壁，所述分離室左側連通有排水室，所述排水室與所述分離室連通處設有過濾網，所述擋板下方設有出污管，所述擋板左端連接有觸發裝置，所述觸發裝置安裝于所述主體內壁，所述擋板右端連接有斷流裝置，所述排水室下方連通有排水管，所述排水管左側方設有第二出污管，所述排水管與所述第二出污管之間設有除污輪，所述除污輪轉動設置于所述主體內，所述除污輪右半部分位于所述排水管內，所述除污輪左半部分位于所述第二出污管內。
進一步地，所述觸發裝置由基座、卡塊、卡桿組成，所述基座與所述主體內壁固定連接，所述卡塊通過第一彈簧滑動安裝于所述基座底部，所述擋板左端位于所述卡塊上方，所述基座頂部右側滑動設置有壓塊，所述壓塊位于所述擋板左端上方，所述壓塊頂端連接有連桿，所述連桿中部通過導向桿滑動，所述連桿左端連接有卡桿，所述卡桿位于所述卡塊上方，所述卡塊位于所述卡桿右側的地方上開設有相應的卡孔，所述導向桿上套設第二彈簧。
進一步地，所述斷流裝置由阻流桿、傳動桿組成，所述傳動桿位于所述擋板右側，所述傳動桿上下滑動設置于所述主體內，所述擋板右端設有齒輪，所述轉桿右側設有齒板，所述齒輪與所述齒板嚙合連接，所述阻流桿設于所述進水管上，所述阻流桿與所述進水管貫穿式滑動連接，所述阻流桿上套設有第三彈簧，所述阻流桿右端與所述傳動桿頂端均設有相對應的切面。
進一步地，所述除污輪上排列設有多個濾水槽，所述濾水槽呈勺狀結構，各個所述濾水槽底部均設有濾水網。
進一步地，所述濾水槽的數量為五個。
本發明的有益效果是：本發明結構簡單，操作方便，整體構造采用純機械結構設計，其中不使用任何電力，有效節約資源，通過巧妙的設計對濾網上的雜質清除收集，防止濾網濾孔發生堵塞，實現了對濾網的保護，提高了濾網的過濾效果。
（發明人：朱雙亮）
