公布日：2022.07.29

申請日：2022.04.20

分類號：C02F9/04(2006.01)I

摘要

本發明涉及一種污水處理裝置及其方法，尤其涉及一種污水處理用高效污水處理裝置及其方法。本發明提供一種便于收集垃圾的污水處理用高效污水處理裝置及其方法。一種污水處理用高效污水處理裝置，包括有第一框體、第一蓋板、引流框、第一輸水管、第二框體、過濾網和推板等，第一框體頂部設有第一蓋板，第一蓋板中間開有進水口，第一框體下側設有引流框，引流框底部中間連接有第一輸水管，第一框體上部右側設有第二框體，第二框體底部左側設有用于過濾污水中的垃圾的過濾網，第二框體左側滑動式設有推板，推板與過濾網接觸。本發明通過烘干器烘干垃圾，從而便于工作人員對垃圾進行收集，防止工作人員取出帶有污水的垃圾時，污水灑落四處不便清理。

權利要求書

1.一種污水處理用高效污水處理裝置，包括有第一框體（1）、第一蓋板（2）、引流框（3）、第一輸水管（4）、第二框體（5）、過濾網（51）、推板（6）、第一固定柱（7）、氣缸（8）、第一擋板（9）和第一推桿（10），第一框體（1）頂部設有第一蓋板（2），第一蓋板（2）中間開有進水口，第一框體（1）下側設有引流框（3），引流框（3）底部中間連接有第一輸水管（4），第一框體（1）上部右側設有第二框體（5），第二框體（5）底部左側設有用于過濾污水中的垃圾的過濾網（51），第二框體（5）左側滑動式設有用于清理過濾網（51）上的垃圾的推板（6），推板（6）與過濾網（51）接觸，第一框體（1）內中部左側設有第一固定柱（7），第一固定柱（7）上部右側設有氣缸（8），第二框體（5）底部左側設有第一擋板（9），氣缸（8）伸縮桿上連接有第一推桿（10），第一推桿（10）位于第一擋板（9）下側，第一推桿（10）與推板（6）左側連接，其特征在于：還包括有撥動機構（11）和烘干機構（12），第一框體（1）上部右側設有防止過濾網（51）堵塞的撥動機構（11），第二框體（5）上設有用于烘干垃圾的烘干機構（12）；撥動機構（11）包括有第二固定柱（111）、第一滑桿（112）、第三固定柱（113）、電機（114）、第一轉軸（115）和撥料桿（116），第一框體（1）上部右側的前后兩側均設有第二固定柱（111），第二固定柱（111）內側均滑動式設有第一滑桿（112），前側的第一滑桿（112）上部設有第三固定柱（113），第三固定柱（113）內側設有電機（114），第一滑桿（112）上部之間轉動式設有第一轉軸（115），第一轉軸（115）前側與電機（114）輸出軸連接，第一轉軸（115）中間設有防止過濾網（51）堵塞的撥料桿（116），撥料桿（116）與過濾網（51）接觸；烘干機構（12）包括有烘干器（121）、第二轉軸（122）、扭簧（123）和第二蓋板（124），第二框體（5）右側的前后兩側均設有用于烘干垃圾的烘干器（121），第二框體（5）上部右側轉動式設有第二轉軸（122），第二轉軸（122）上設有用于閉合第二框體（5）的第二蓋板（124），第二蓋板（124）與第二框體（5）接觸，第二轉軸（122）與第二框體（5）之間連接有兩個扭簧（123）；還包括有脫離機構（13），脫離機構（13）包括有第一楔形塊（131）、第二楔形塊（132）、第二擋板（133）、第一直線彈簧（134）、第二滑桿（135）和第二直線彈簧（136），推板（6）左側的前后兩側均設有第一楔形塊（131），兩個第一滑桿（112）頂部均設有第二楔形塊（132），第二楔形塊（132）均與同側的第一楔形塊（131）接觸，第二框體（5）左側的前后兩側均滑動式設有第二滑桿（135），第二滑桿（135）頂部均設有第二擋板（133），第二擋板（133）均與第一轉軸（115）接觸，第二滑桿（135）下側均與第二框體（5）底部左側之間連接有第一直線彈簧（134），兩個第一滑桿（112）下側均與同側的第二固定柱（111）之間連接有第二直線彈簧（136）。

2.如權利要求1所述的一種污水處理用高效污水處理裝置，其特征在于：還包括有防止污水進入第二框體（5）內部右側的上升機構（14），上升機構（14）包括有推塊（141）、隔離板（142）和第三直線彈簧（143），第二框體（5）左側滑動式設有用于閉合第二框體（5）的隔離板（142），隔離板（142）頂部前后兩側均設有推塊（141），推塊（141）均與同側的第二擋板（133）接觸，隔離板（142）下側與第二框體（5）之間連接有兩個第三直線彈簧（143）。

3.如權利要求2所述的一種污水處理用高效污水處理裝置，其特征在于：還包括有實現自動下料的下料機構（15），下料機構（15）包括有第二推桿（151）、第四固定柱（152）、儲料箱（153）、下料筒（154）、推管（155）、第三推桿（156）、第五固定柱（157）、第四直線彈簧（158）和第二輸水管（159），第一推桿（10）右側設有第二推桿（151），第一框體（1）下部右側設有第四固定柱（152），第四固定柱（152）內側設有用于存儲絮凝劑的儲料箱（153），儲料箱（153）下側連接有下料筒（154），下料筒（154）上側設有防止絮凝劑回流的單向閥，下料筒（154）底部右側設有第五固定柱（157），第五固定柱（157）上部右側滑動式設有第三推桿（156），第二推桿（151）向右移動與第三推桿（156）接觸，第三推桿（156）下部左側設有推管（155），推管（155）與下料筒（154）滑動式連接，第三推桿（156）下部左側與第五固定柱（157）之間連接有第四直線彈簧（158），引流框（3）下部右側連接有用于輸送絮凝劑的第二輸水管（159），第二輸水管（159）與下料筒（154）連通。

4.如權利要求3所述的一種污水處理用高效污水處理裝置，其特征在于：還包括有防止污水通過第二輸水管（159）進入下料筒（154）內的限流機構（16），限流機構（16）包括有第六固定柱（161）、限流錐（162）、限位盤（163）和第五直線彈簧（164），第二輸水管（159）內部右側設有第六固定柱（161），第六固定柱（161）中間滑動式設有限流錐（162），第二輸水管（159）內部右側設有限位盤（163），限位盤（163）位于第六固定柱（161）右側，限流錐（162）與限位盤（163）接觸，限流錐（162）與第六固定柱（161）之間連接有第五直線彈簧（164）。

5.根據權利要求4所述的污水處理用高效污水處理裝置的污水處理方法，其特征在于，包括以下步驟：1、污水通過第一蓋板（2）的進水口進入第一框體（1）內，由過濾網（51）過濾污水中的垃圾，然后落進引流框（3）內，由第一輸水管（4）排出；2、啟動氣缸（8），氣缸（8）通過第一推桿（10）帶動推板（6）將過濾網（51）上的垃圾向右推進第二框體（5）內；3、工作人員通過第二框體（5）對垃圾進行收集清理。

發明內容

為了克服現有技術在工作人員收集過濾網板上帶有污水的垃圾時，污水灑落四處，從而不便工作人員對垃圾進行收集的缺點，要解決的技術問題是：提供一種便于收集垃圾的污水處理用高效污水處理裝置及其方法。

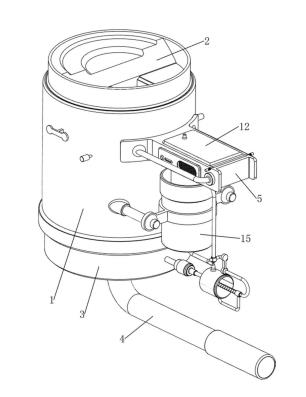

本發明的技術方案為：一種污水處理用高效污水處理裝置，包括有第一框體、第一蓋板、引流框、第一輸水管、第二框體、過濾網、推板、第一固定柱、氣缸、第一擋板、第一推桿、撥動機構和烘干機構，第一框體頂部設有第一蓋板，第一蓋板中間開有進水口，第一框體下側設有引流框，引流框底部中間連接有第一輸水管，第一框體上部右側設有第二框體，第二框體底部左側設有用于過濾污水中的垃圾的過濾網，第二框體左側滑動式設有用于清理過濾網上的垃圾的推板，推板與過濾網接觸，第一框體內中部左側設有第一固定柱，第一固定柱上部右側設有氣缸，第二框體底部左側設有第一擋板，氣缸伸縮桿上連接有第一推桿，第一推桿位于第一擋板下側，第一推桿與推板左側連接，第一框體上部右側設有防止過濾網堵塞的撥動機構，第二框體上設有用于烘干垃圾的烘干機構。

進一步，撥動機構包括有第二固定柱、第一滑桿、第三固定柱、電機、第一轉軸和撥料桿，第一框體上部右側的前后兩側均設有第二固定柱，第二固定柱內側均滑動式設有第一滑桿，前側的第一滑桿上部設有第三固定柱，第三固定柱內側設有電機，第一滑桿上部之間轉動式設有第一轉軸，第一轉軸前側與電機輸出軸連接，第一轉軸中間設有防止過濾網堵塞的撥料桿，撥料桿與過濾網接觸。

進一步，烘干機構包括有烘干器、第二轉軸、扭簧和第二蓋板，第二框體右側的前后兩側均設有用于烘干垃圾的烘干器，第二框體上部右側轉動式設有第二轉軸，第二轉軸上設有用于閉合第二框體的第二蓋板，第二蓋板與第二框體接觸，第二轉軸與第二框體之間連接有兩個扭簧。

進一步，還包括有脫離機構，脫離機構包括有第一楔形塊、第二楔形塊、第二擋板、第一直線彈簧、第二滑桿和第二直線彈簧，推板左側的前后兩側均設有第一楔形塊，兩個第一滑桿頂部均設有第二楔形塊，第二楔形塊均與同側的第一楔形塊接觸，第二框體左側的前后兩側均滑動式設有第二滑桿，第二滑桿頂部均設有第二擋板，第二擋板均與第一轉軸接觸，第二滑桿下側均與第二框體底部左側之間連接有第一直線彈簧，兩個第一滑桿下側均與同側的第二固定柱之間連接有第二直線彈簧。

進一步，還包括有防止污水進入第二框體內部右側的上升機構，上升機構包括有推塊、隔離板和第三直線彈簧，第二框體左側滑動式設有用于閉合第二框體的隔離板，隔離板頂部前后兩側均設有推塊，推塊均與同側的第二擋板接觸，隔離板下側與第二框體之間連接有兩個第三直線彈簧。

進一步，還包括有實現自動下料的下料機構，下料機構包括有第二推桿、第四固定柱、儲料箱、下料筒、推管、第三推桿、第五固定柱、第四直線彈簧和第二輸水管，第一推桿右側設有第二推桿，第一框體下部右側設有第四固定柱，第四固定柱內側設有用于存儲絮凝劑的儲料箱，儲料箱下側連接有下料筒，下料筒上側設有防止絮凝劑回流的單向閥，下料筒底部右側設有第五固定柱，第五固定柱上部右側滑動式設有第三推桿，第二推桿向右移動與第三推桿接觸，第三推桿下部左側設有推管，推管與下料筒滑動式連接，第三推桿下部左側與第五固定柱之間連接有第四直線彈簧，引流框下部右側連接有用于輸送絮凝劑的第二輸水管，第二輸水管與下料筒連通。

進一步，還包括有防止污水通過第二輸水管進入下料筒內的限流機構，限流機構包括有第六固定柱、限流錐、限位盤和第五直線彈簧，第二輸水管內部右側設有第六固定柱，第六固定柱中間滑動式設有限流錐，第二輸水管內部右側設有限位盤，限位盤位于第六固定柱右側，限流錐與限位盤接觸，限流錐與第六固定柱之間連接有第五直線彈簧。

一種污水處理用高效污水處理方法，包括以下步驟：

1、污水通過第一蓋板的進水口進入第一框體內，由過濾網過濾污水中的垃圾，然后落進引流框內，由第一輸水管排出；

2、啟動氣缸，氣缸通過第一推桿帶動推板將過濾網上的垃圾向右推進第二框體內；

3、工作人員通過第二框體對垃圾進行收集清理。

本發明的優點是：

1、本發明通過烘干器烘干垃圾，從而便于工作人員對垃圾進行收集，防止工作人員取出帶有污水的垃圾時，污水灑落四處不便清理；

2、本發明通過推板將垃圾推至撥料桿下方，撥料桿一邊轉動一邊向下移動，從而將垃圾推至第二框體內部右側，如此便于撥料桿向右推動垃圾；

3、本發明通過隔離板堵住第二框體，防止污水存儲在第二框體內；

4、本發明通過推管向右移動，使得絮凝劑流進下料筒內，推管向左移動，進而向左推動下料筒內的絮凝劑通過第二輸水管進入引流框內，實現自動下料，絮凝劑由第一輸水管排出進入污水收集框，從而和污水一起混合，使污水中的細小微粒和自然膠粒凝聚成大塊絮狀物，從而自水中除去，對污水進行處理；

5、本發明通過限流錐堵住限位盤，從而防止污水通過第二輸水管流進下料筒內。

（發明人：吳俊;周昕;李海濱）
