公布日：2022.08.02
申請日：2022.05.18
分類號：C02F9/08(2006.01)I;F03D9/11(2016.01)I;F03D9/43(2016.01)I;H02S10/12(2014.01)I;H02S10/20(2014.01)I;H02J7/35(2006.01)I;
G01N33/18(2006.01)I
摘要
本發明涉及污水處理技術領域，且公開了分布式農村污水處理系統，包括支撐柱、風力發電機、光伏發電板、路燈、集成柜、處理箱和過濾箱，所述支撐柱頂端轉動安裝有風力發電機，所述支撐柱環形側面上安裝有光伏發電板和路燈，所述支撐柱左側安裝有集成柜，所述支撐柱右側安裝有處理箱，所述處理箱右側安裝有過濾箱。本發明不僅能夠通過風力發電機和光伏發電板實現零污染發電，無需外接電源，低碳環保，同時能夠通過處理箱和過濾箱對污水進行過濾除臭處理，再通過紫外線燈對處理后的水分進行消毒處理，還能夠通過移動條拉動拉繩移動，進而帶動轉動軸轉動，通過敲擊錘對過濾格柵進行敲擊處理。
權利要求書

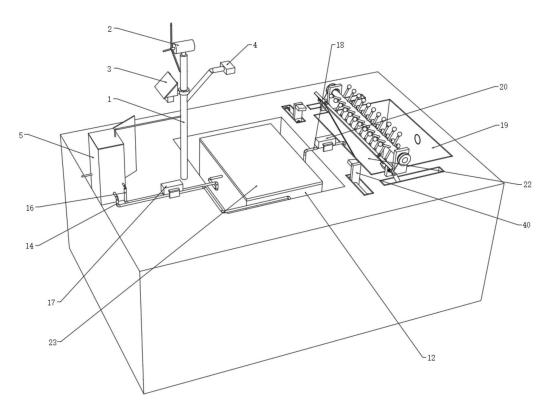

1.分布式農村污水處理系統，包括支撐柱(1)、風力發電機(2)、光伏發電板(3)、路燈(4)、集成柜(5)、處理箱(12)和過濾箱(19)，所述支撐柱(1)頂端轉動安裝有風力發電機(2)，且支撐柱(1)固定安裝在地面上，所述支撐柱(1)環形側面上安裝有光伏發電板(3)和路燈(4)，所述支撐柱(1)左側安裝有集成柜(5)，所述支撐柱(1)右側安裝有處理箱(12)，所述處理箱(12)右側安裝有過濾箱(19)，所述處理箱(12)和過濾箱(19)均鑲嵌安裝在地面內部，其特征在于，所述集成柜(5)內部從上至下依次安裝有儲能電池(6)、電池管理器(7)、控制器(8)、S型管(9)和曝氣風機(11)，所述電池管理器(7)與儲能電池(6)電性連接，所述控制器(8)與儲能電池(6)電性連接，所述集成柜(5)內部對稱安裝兩個紫外線燈(10)，且兩個紫外線燈(10)分別安裝在S型管(9)上下兩側，所述處理箱(12)前端安裝有輸氣管(14)，且輸氣管(14)一端與曝氣風機(11)相連接，所述處理箱(12)內部底端安裝有曝氣管(13)，且曝氣管(13)前端與輸氣管(14)相連接，所述處理箱(12)內部安裝有固定床填料(15)，且固定床填料(15)位于曝氣管(13)上側，所述處理箱(12)左端上側安裝有出水管(16)，且出水管(16)一端與S型管(9)相連接，所述出水管(16)上安裝有出水泵(17)，所述處理箱(12)右端下側安裝有連接管(18)，且連接管(18)左端右端安裝在處理箱(12)左端下側，所述連接管(18)上安裝有進水泵(20)，所述處理箱(12)內部插接有支撐框(21)，且支撐框(21)內部固定安裝有過濾格柵(22)。
2.根據權利要求1所述的分布式農村污水處理系統，其特征在于，所述處理箱(12)頂端安裝有端蓋(23)，所述端蓋(23)底端安裝有溶氧泵(24)、氧含量檢測儀(25)和水質檢測器(26)，所述溶氧泵(24)頂端延伸至端蓋(23)上側，所述溶氧泵(24)、氧含量檢測儀(25)和水質檢測器(26)分別與控制器(8)和儲能電池(6)電性連接。
3.根據權利要求1所述的分布式農村污水處理系統，其特征在于，所述處理箱(12)前后兩側對稱安裝兩個固定塊一(27)和兩個固定塊二(45)，所述固定塊一(27)靠近支撐框(21)一端轉動安裝有轉動銷(29)，所述轉動銷(29)靠近支撐框(21)一端固定安裝有U型卡塊(28)，且U型卡塊(28)安裝在支撐框(21)上，兩個所述固定塊二(45)之間轉動安裝有轉動軸(36)，所述轉動軸(36)環形側面上均勻安裝兩個以上敲擊錘(37)，且敲擊錘(37)位于過濾格柵(22)上側，所述支撐框(21)底端固定安裝有承接板(43)。
4.根據權利要求3所述的分布式農村污水處理系統，其特征在于，所述轉動銷(29)環形側面上固定安裝有扭簧一(30)，且扭簧一(30)外側固定安裝在固定塊一(27)內部，所述固定塊一(27)內部固定安裝有限位塊一，所述轉動銷(29)環形側面上固定安裝有限位塊二，且限位塊一右端與限位塊二相貼合，所述轉動軸(36)環形側面上固定安裝有扭簧二(44)，且扭簧二(44)外側固定安裝在固定塊二(45)內部。
5.根據權利要求3所述的分布式農村污水處理系統，其特征在于，所述固定塊一(27)外側安裝有電動推桿(31)，且電動推桿(31)安裝在支撐殼內部，且支撐殼安裝在地面內部，所述電動推桿(31)一端固定安裝有移動條(32)，且移動條(32)頂端開設有矩形卡槽，所述支撐框(21)頂端對稱安裝兩個T型卡塊(33)，且T型卡塊(33)頂端穿過矩形卡槽。
6.根據權利要求3所述的分布式農村污水處理系統，其特征在于，所述轉動軸(36)環形側面上固定安裝有繩輪(35)，所述繩輪(35)環形側面上纏繞有拉繩(34)，所述轉動銷(29)環形側面上固定安裝有限位輪，所述拉繩(34)一端繞過限位輪固定安裝在移動條(32)底端。
7.根據權利要求1所述的分布式農村污水處理系統，其特征在于，所述處理箱(12)和過濾箱(19)之間對稱安裝兩個方形盒(38)，且兩個方形盒(38)安裝在地面內部，所述方形盒(38)內部固定安裝有導桿(39)，所述導桿(39)環形側面上滑動安裝有L型卡桿(40)，所述方形盒(38)內部固定安裝有磁環(42)，且磁環(42)固定安裝在導桿(39)環形側面外側。
8.根據權利要求7所述的分布式農村污水處理系統，其特征在于，所述導桿(39)環形側面上安裝有彈簧(41)，且彈簧(41)兩端分別固定安裝在L型卡桿(40)上以及方形盒(38)內壁上。
發明內容
(一)解決的技術問題
針對現有技術的不足，本發明提供了分布式農村污水處理系統，主要為解決農村污水分散難收集，需要修建大量的污水收集管網，工程投資大，造假高昂的問題。
(二)技術方案
為實現上述目的，本發明提供如下技術方案：
分布式農村污水處理系統，包括支撐柱、風力發電機、光伏發電板、路燈、集成柜、處理箱和過濾箱，所述支撐柱頂端轉動安裝有風力發電機，且支撐柱固定安裝在地面上，所述支撐柱環形側面上安裝有光伏發電板和路燈，所述支撐柱左側安裝有集成柜，所述支撐柱右側安裝有處理箱，所述處理箱右側安裝有過濾箱，所述處理箱和過濾箱均鑲嵌安裝在地面內部，所述集成柜內部從上至下依次安裝有儲能電池、電池管理器、控制器、S型管和曝氣風機，所述電池管理器與儲能電池電性連接，所述控制器與儲能電池電性連接，所述集成柜內部對稱安裝兩個紫外線燈，且兩個紫外線燈分別安裝在S型管上下兩側，所述處理箱前端安裝有輸氣管，且輸氣管一端與曝氣風機相連接，所述處理箱內部底端安裝有曝氣管，且曝氣管前端與輸氣管相連接，所述處理箱內部安裝有固定床填料，且固定床填料位于曝氣管上側，所述處理箱左端上側安裝有出水管，且出水管一端與S型管相連接，所述出水管上安裝有出水泵，所述處理箱右端下側安裝有連接管，且連接管左端右端安裝在處理箱左端下側，所述連接管上安裝有進水泵，所述處理箱內部插接有支撐框，且支撐框內部固定安裝有過濾格柵。
進一步的，所述處理箱頂端安裝有端蓋，所述端蓋底端安裝有溶氧泵、氧含量檢測儀和水質檢測器，所述溶氧泵頂端延伸至端蓋上側，所述溶氧泵、氧含量檢測儀和水質檢測器分別與控制器和儲能電池電性連接。
進一步的，所述處理箱前后兩側對稱安裝兩個固定塊一和兩個固定塊二，所述固定塊一靠近支撐框一端轉動安裝有轉動銷，所述轉動銷靠近支撐框一端固定安裝有U型卡塊，且U型卡塊安裝在支撐框上，兩個所述固定塊二之間轉動安裝有轉動軸，所述轉動軸環形側面上均勻安裝兩個以上敲擊錘，且敲擊錘位于過濾格柵上側，所述支撐框底端固定安裝有承接板。
在前述方案的基礎上，所述轉動銷環形側面上固定安裝有扭簧一，且扭簧一外側固定安裝在固定塊一內部，所述固定塊一內部固定安裝有限位塊一，所述轉動銷環形側面上固定安裝有限位塊二，且限位塊一右端與限位塊二相貼合，所述轉動軸環形側面上固定安裝有扭簧二，且扭簧二外側固定安裝在固定塊二內部。
作為本發明再進一步的方案，所述固定塊一外側安裝有電動推桿，且電動推桿安裝在支撐殼內部，且支撐殼安裝在地面內部，所述電動推桿一端固定安裝有移動條，且移動條頂端開設有矩形卡槽，所述支撐框頂端對稱安裝兩個T型卡塊，且T型卡塊頂端穿過矩形卡槽。
作為本發明再進一步的方案，所述轉動軸環形側面上固定安裝有繩輪，所述繩輪環形側面上纏繞有拉繩，所述轉動銷環形側面上固定安裝有限位輪，所述拉繩一端繞過限位輪固定安裝在移動條底端。
進一步的，所述處理箱和過濾箱之間對稱安裝兩個方形盒，且兩個方形盒安裝在地面內部，所述方形盒內部固定安裝有導桿，所述導桿環形側面上滑動安裝有L型卡桿，所述方形盒內部固定安裝有磁環，且磁環固定安裝在導桿環形側面外側。
在前述方案的基礎上，所述導桿環形側面上安裝有彈簧，且彈簧兩端分別固定安裝在L型卡桿上以及方形盒內壁上。
(三)有益效果
與現有技術相比，本發明提供了分布式農村污水處理系統，具備以下有益效果：
1、通過風力發電機和光伏發電板實現零污染發電，無需外接電源，低碳環保，通過儲能電池對電能進行儲存，并通過路燈進行夜間照明，根據分布式的特點，同時提供給了農村地區的亮化工程，節約了另外建設路燈的投資，通過處理箱和過濾箱對污水進行過濾除臭處理，再通過紫外線燈對處理后的水分進行消毒處理，通過控制器實現無需專人值守，可遠程調整設備的運行數據的目的，進而提高了分布式農村污水處理系統的實用性。
2、通過電動推桿便于推動支撐框移動，進而便于調節過濾格柵的位置，電動推桿工作帶動移動條移動，移動條移動與T型卡塊貼合，進而帶動T型卡塊移動，T型卡塊移動帶動支撐框和過濾格柵移動，進而便于將過濾格柵推動至過濾箱外側，進而便于對過濾格柵進行手動清理。
3、通過移動條拉動拉繩移動，進而帶動轉動軸轉動，通過敲擊錘對過濾格柵進行敲擊處理，移動條移動帶動拉繩移動，進而使得拉繩從繩輪上展開并帶動繩輪轉動，繩輪轉動帶動轉動軸轉動，轉動軸轉動帶動敲擊錘移動對過濾格柵進行敲擊處理，轉動軸轉動對扭簧二進行擠壓，使得扭簧二產生扭力，扭簧二的扭力便于轉動軸的轉動復位，同時便于繩輪轉動將拉繩纏繞在繩輪上，該設計便于循壞對過濾格柵進行處理，提高了使用的便捷性。
4、通過L型卡桿移動對支撐框進行卡接固定，進而固定過濾格柵的位置，支撐框移動帶動U型塊圍繞轉動銷轉動，轉動銷轉動對扭簧一進行擠壓，使得扭簧一產生扭力，當支撐框轉動處于基本水平狀態時，反向拉動L型卡桿，L型卡桿移動與磁環分離，在彈簧彈力的作用下，L型卡桿移動與支撐框貼合，進而對支撐框和過濾格柵進行卡接限位，便于對過濾格柵進行手動清理。
5、通過移動條和T型卡塊便于電動推桿工作帶動支撐框移動，通過矩形卡槽的設計便于支撐框轉動過程中T型卡塊與移動條分離，通過承接板便于承接從過濾格柵下掉落的雜物。
（發明人：況鈞耀;張亞文;趙勛;吳敬瑞）
