公布日：2022.06.10
申請日：2022.03.29
分類號：C02F9/14(2006.01)I
摘要
本發明公開了一種污水污泥處理系統，涉及污水污泥處理技術領域。本發明提供的污水污泥系統,包括污泥池；用于對從污泥池中排出的污水進行處理的沉淀池；用于對從沉淀池中排出的污水進行處理的調節池；用于對從調節池中排出的污水進行處理的反應池；用于對從反應池中排出的污水進行處理的SBR池；用于對從SBR池中排出的污水進行處理的MBR處理組件；用于對從MBR處理組件中排出的污水進行暫存的中間水池；用于對從中間水池中排出的水進行過濾的納濾系統；用于對經納濾系統處理的水接收和檢測的產水池。本發明通過污泥池、沉淀池、調節池、反應池、SBR池、MBR處理組件和納濾系統的作用，從而實現對污水污泥進行分離處理，處理充分且效果好。
權利要求書

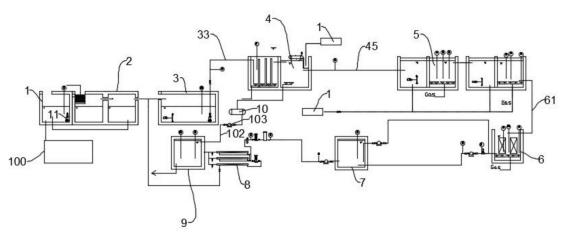

1.一種污水污泥處理系統,其特征在于：包括污泥池(1)；用于對從污泥池(1)中排出的污水進行處理的沉淀池(2)；用于對從沉淀池(2)中排出的污水進行處理的調節池(3)；用于對從調節池(3)中排出的污水進行處理的反應池(4)；用于對從反應池(4)中排出的污水進行處理的SBR池(5)；用于對從SBR池(5)中排出的污水進行處理的MBR處理組件(6)；用于對從MBR處理組件(6)中排出的污水進行暫存的中間水池(7)；用于對從中間水池(7)中排出的水進行過濾的納濾系統(8)；用于對經納濾系統(8)處理的水接收和檢測的產水池(9)。
2.根據權利要求1所述的一種污水污泥處理系統，其特征在于，所述沉淀池(2)包括沉淀池箱體(20)，所述沉淀池箱體(20)內設置有隔板(21)，所述隔板(21)周側與沉淀池箱體(20)內密封安裝、且所述隔板(21)頂部設置第一溢流口(22)；所述隔板(21)將沉淀池箱體(20)分隔形成第一沉淀槽(201)和第二沉淀槽(202)；所述沉淀池箱體(20)的一端設置有與第一沉淀槽(201)連通的進水口(23)，所述進水口(23)上設置有過濾網(24)；所述沉淀池箱體(20)的另一端設置有與第二沉淀槽(202)連通的第二溢流口(25)。
3.根據權利要求2所述的一種污水污泥處理系統，其特征在于，所述污泥池(1)內設置有用于將污泥池(1)中污水排入第一沉淀槽(201)的污泥泵(11)，所述的污泥泵(11)連通排污管，所述排污管的出口端位于所述過濾網(24)上方。
4.根據權利要求1所述的一種污水污泥處理系統，其特征在于，所述調節池(3)內設置有潛水?dāng)嚢铏CA(31)、以及用于將調節池(3)內的水泵入反應池(4)的原水泵(32)；所述原水泵(32)連通有第一管路(33)，所述第一管路(33)的出水端插入所述反應池(4)內、且第一管路(33)上設置有第一止回閥(331)和第一流量計(332)。
5.根據權利要求1所述的一種污水污泥處理系統，其特征在于，所述反應池(4)包括池體(41)；所述池體(41)內設置有主隔板(401)，并通過所述主隔板(401)分隔形成反應區(42)和氣浮區(43)；所述反應區(42)內沿遠離主隔板(401)方向依次設置有高度逐漸增高的副隔板(402)，并通過副隔板(402)沿遠離主隔板(401)方向依次分隔形成電解質投放區(420)、PAC投放區(421)、破乳劑投放區(422)和PH調節劑投放區(423)；所述氣浮區(43)的內側壁上設置有溢流槽(431)，位于所述浮渣槽(431)一側的氣浮區(43)內設置有用于將漂浮在氣浮區(43)上的浮渣清理至浮渣槽(431)內的刮渣機(44)；所述氣浮區(43)的一內側壁上通過一第二管路(45)連通SBR池(5)、且所述第二管路(45)上設置第二流量計(451)。
6.根據權利要求1或5所述的一種污水污泥處理系統，其特征在于，所述SBR池(5)包括兩個連通的SBR單元；其中一所述SBR單元連通反應池(4)，另一SBR單元與MBR處理組件(6)連通；其中，所述SBR單元包括厭氧池(51)和好氧池(52)；所述厭氧池(51)的底部設置有潛水?dāng)嚢铏CA(511)，所述好氧池(52)內設置有第一水質傳感器(521)、第一PH傳感器(522)和第三液位傳感器(523)。
7.根據權利要求6所述的一種污水污泥處理系統，其特征在于，所述好氧池(52)的底部連通有與所述MBR處理組件(6)連通的第三管路(61)，所述MBR處理組件(6)通過第四管路(62)連通一第一水泵(63)，第一水泵(63)通過第五管路(64)連通所述中間水池(7)的底部；所述第四管路(62)和第五管路(64)上分別設置有水壓傳感器(621)和第三流量計(641)。
8.根據權利要求6所述的一種污水污泥處理系統，其特征在于，所述第四管路(62)為一Y型管路，其另一端連通有反沖洗管路(71)，所述反沖洗管路(71)上設置有反沖洗泵(72)，且所述反沖洗管路(71)一端延伸至中間水池(7)的底部；位于所述反沖洗管路(71)與第一水泵(63)之間的第四管路(62)上設置有閥門(622)，所述水壓傳感器(621)位于閥門(622)和第一水泵(63)之間的第四管路(62)上。
9.根據權利要求1所述的一種污水污泥處理系統，其特征在于，所述中間水池(7)的底部還連通有一過濾進水泵(73)，所述過濾進水泵(73)通過第六管路(74)連通納濾系統(8)；其中，所述納濾系統(8)包括依次連通設置的碳砂過濾器(81)、第一保安過濾器(82)和納濾水處理設備(83)；所述納濾水處理設備(83)連通所述調節池(3)和產水池(9)。10.根據權利要求1所述的一種污水污泥處理系統，其特征在于，還包括一溶氣罐(10)，所述溶氣罐(10)連通設置在反應池(4)、好氧池(52)和MBR處理組件(6)內部的曝氣模塊(101)；所述溶氣罐(10)還通過一溶氣管(102)連通至所述產水池(9)的頂部，且所述溶氣管(102)上設置溶氣泵(103)。
發明內容
本發明的目的在于提供一種污水污泥處理系統，通過污泥池、沉淀池、調節池、反應池、SBR池、MBR處理組件和納濾系統的作用，解決了杉述提出污水污泥處理不便的問題。
為解決上述技術問題，本發明是通過以下技術方案實現的：
本發明為一種污水污泥處理系統,包括污泥池；
用于對從污泥池中排出的污水進行處理的沉淀池；
用于對從沉淀池中排出的污水進行處理的調節池；
用于對從調節池中排出的污水進行處理的反應池；
用于對從反應池中排出的污水進行處理的SBR池；
用于對從SBR池中排出的污水進行處理的MBR處理組件；
用于對從MBR處理組件中排出的污水進行暫存的中間水池；
用于對從中間水池中排出的水進行過濾的納濾系統；
用于對經納濾系統處理的水接收和檢測的產水池。
作為本發明的一種優選技術方案，所述沉淀池包括沉淀池箱體，所述沉淀池箱體內設置有隔板，所述隔板周側與沉淀池箱體內密封安裝、且所述隔板頂部設置第一溢流口；所述隔板將沉淀池箱體分隔形成第一沉淀槽和第二沉淀槽；所述沉淀池箱體的一端設置有與第一沉淀槽連通的進水口，所述進水口上設置有過濾網；所述沉淀池箱體的另一端設置有與第二沉淀槽連通的第二溢流口。
作為本發明的一種優選技術方案，所述污泥池內設置有用于將污泥池中污水排入第一沉淀槽的污泥泵，所述的污泥泵連通排污管，所述排污管的出口端位于所述過濾網上方。
作為本發明的一種優選技術方案，所述調節池內設置有潛水?dāng)嚢铏CA、以及用于將調節池內的水泵入反應池的原水泵；所述原水泵連通有第一管路，所述第一管路的出水端插入所述反應池內、且第一管路上設置有第一止回閥和第一流量計。
作為本發明的一種優選技術方案，所述反應池包括池體；所述池體內設置有主隔板，并通過所述主隔板分隔形成反應區和氣浮區；所述反應區內沿遠離主隔板方向依次設置有高度逐漸增高的副隔板，并通過副隔板沿遠離主隔板方向依次分隔形成電解質投放區、PAC投放區、破乳劑投放區和PH調節劑投放區；所述氣浮區的內側壁上設置有溢流槽，位于所述浮渣槽一側的氣浮區內設置有用于將漂浮在氣浮區上的浮渣清理至浮渣槽內的刮渣機；所述氣浮區的一內側壁上通過一第二管路連通SBR池、且所述第二管路上設置第二流量計。
作為本發明的一種優選技術方案，所述SBR池包括兩個連通的SBR單元；其中一所述SBR單元連通反應池，另一SBR單元與MBR處理組件連通；其中，所述SBR單元包括厭氧池和好氧池；所述厭氧池的底部設置有潛水?dāng)嚢铏CA，所述好氧池內設置有第一水質傳感器、第一PH傳感器和第三液位傳感器。
作為本發明的一種優選技術方案，所述好氧池的底部連通有與所述MBR處理組件連通的第三管路，所述MBR處理組件通過第四管路連通一第一水泵，第一水泵通過第五管路連通所述中間水池的底部；所述第四管路和第五管路上分別設置有水壓傳感器和第三流量計。
作為本發明的一種優選技術方案，所述第四管路為一Y型管路，其另一端連通有反沖洗管路，所述反沖洗管路上設置有反沖洗泵，且所述反沖洗管路一端延伸至中間水池的底部；位于所述反沖洗管路與第一水泵之間的第四管路上設置有閥門，所述水壓傳感器位于閥門和第一水泵之間的第四管路上。
作為本發明的一種優選技術方案，所述中間水池的底部還連通有一過濾進水泵，所述過濾進水泵通過第六管路連通納濾系統；所述納濾系統包括依次連通設置的碳砂過濾器、第一保安過濾器和納濾水處理設備；所述納濾水處理設備連通所述調節池和產水池。
作為本發明的一種優選技術方案，還包括一溶氣罐，所述溶氣罐連通設置在反應池、好氧池和MBR處理組件內部的曝氣模塊；所述溶氣罐還通過一溶氣管連通至所述產水池的頂部，且所述溶氣管上設置溶氣泵。
本發明具有以下有益效果：
本發明通過污泥池、沉淀池、調節池、反應池、SBR池、MBR處理組件和納濾系統的作用，實現整體上對生活或工業產生的污泥污水進行綜合處理，處理效果好。
（發明人：王斌）
