公布日：2022.07.12
申請日：2022.06.15
分類號：C02F3/34(2006.01)I;C02F3/32(2006.01)I;C02F101/10(2006.01)N;C02F101/16(2006.01)N;C02F101/30(2006.01)N
摘要
本發明提供一種模塊式污水處理系統，包括一個或多個單元模塊，所述單元模塊包括生物膜固載裝置、設置在生物膜固載裝置底部的曝氣裝置、以及設置在生物膜固載裝置中的功能菌劑；其中，所述生物膜固載裝置的四個側面安裝有鏤空擋板，以使得污水圍繞擋板形成環流。本發明通過耦合功能菌劑定向發酵、微生物固定化、氣提環流反應器等多項技術，形成高效的生物膜法水質提升處理模塊，再輔以高度集約化產品設計手段，將光伏曝氣系統、水生植物景觀單元集成于模塊一體，實現微生物與植物協同作用下的污染物快速降解、底泥微生態修復、水域環境美化等多重功能。
權利要求書
1.一種模塊式污水處理系統，其特征在于，包括一個或多個單元模塊，所述單元模塊包括生物膜固載裝置、設置在生物膜固載裝置底部的曝氣裝置、以及設置在生物膜固載裝置中的功能菌劑；其中，所述生物膜固載裝置的四個側面分別安裝有擋板，所述擋板上設置有鏤空部，所述鏤空部對稱地布置在各個擋板上，每個鏤空部的鏤空面積占其所在擋板面積的20-40%，且鏤空區域集中在生物膜固載裝置的中間區域；所述曝氣裝置設置為雙層；所述多個單元模塊排布成環形陣列或方形陣列。
2.根據權利要求1所述的模塊式污水處理系統，其特征在于，所述生物膜固載裝置布置為多層結構。
3.根據權利要求1所述的模塊式污水處理系統，其特征在于，若干個所述單元模塊依次連接排布成環形陣列，所述環形陣列具有支撐每個單元模塊的承載平臺，所述承載平臺下方安裝有浮塊，所述浮塊彼此連接形成內環陣列，內環陣列中心部設置有設備箱。
4.根據權利要求1所述的模塊式污水處理系統，其特征在于，若干個所述單元模塊排布成方形陣列，所述方形陣列具有支撐每個單元模塊的承載平臺，所述承載平臺下方安裝有浮塊。
5.根據權利要求1至4任一所述的模塊式污水處理系統，其特征在于，所述曝氣裝置布置在所述單元模塊的下框體內，第一層曝氣裝置呈單元模塊投影中心對稱型布置，第二層曝氣裝置呈平面鋪滿布置。
6.根據權利要求5所述的模塊式污水處理系統，其特征在于，還包括新能源供氣系統，所述新能源供氣系統包括光伏發電系統和氣泵。
7.根據權利要求5所述的模塊式污水處理系統，其特征在于，還包括在生物膜固載裝置上懸掛固體碳源。
8.根據權利要求1所述的模塊式污水處理系統，其特征在于，所述生物膜固載裝置中的填料使用聚酯纖維、聚丙烯、聚乙烯、聚氨酯中的一種或多種；所述填料經過改性處理，先將濃硫酸、高錳酸鉀或氫氧化鈉的濃液噴淋在其表面，再將聚合氯化鋁、聚合硫酸鋁、聚合硫酸鐵、聚合硫酸鋁鐵中的一種或幾種材料附著于所述填料上；所述填料制作成卷狀，填料邊緣打孔壓花，經過Z形折疊后懸掛在生物膜固載裝置中，且折疊的填料層與層間距不少于2mm；或者，所述填料制作成帶狀或繩式，以簾式結構懸掛在生物膜固載裝置中。
9.權利要求1至8任一所述的模塊式污水處理系統的污水處理方法，將污水通過進水管道引入污水處理池，進入到所述污水處理系統，其特征在于，根據不同應用場景組裝單元模塊，將單元模塊排布成環形陣列或方形陣列；污水進入后在曝氣裝置和擋板的作用下翻越鏤空區域可圍繞擋板形成環流，與生物膜固載裝置中的填料和功能菌劑充分接觸；預先設計曝氣裝置的曝氣管與擋板的高度及相對位置，通過設計不同的環流量及調整每個單元模塊上的曝氣管道閥門，分別控制每個單元模塊下方的曝氣量，將部分單元模塊設置為強曝氣區域，部分單元模塊設置為弱曝氣區域，使得整個污水處理池的混合方式在完全混合和推流式混合兩種情況下切換；通過配置的新能源供氣系統提供能源。10.權利要求1至8任一所述的模塊式污水處理系統的應用，其特征在于，將所述模塊式污水處理系統放置在生物凈化池中，作為旁路處理的污水生化系統對引入污水進行處理；或者，將所述模塊式污水處理系統置于池塘湖泊中，對水體進行原位治理。
發明內容
為此，本發明提供一種模塊式污水處理系統、處理方法及其應用，解決現有技術中沒有能夠同時有效對農村污水快速處理和污染坑塘、河湖的水體修復的技術問題。
本發明提供的一個技術方案為一種模塊式污水處理系統，包括一個或多個單元模塊，所述單元模塊包括生物膜固載裝置、設置在生物膜固載裝置底部的曝氣裝置、以及設置在生物膜固載裝置中的功能菌劑；
其中，所述生物膜固載裝置的四個側面分別安裝有擋板，所述擋板上設置有鏤空部，以使得污水圍繞擋板形成環流；所述鏤空部對稱地布置在各個擋板上，每個鏤空部的鏤空面積占其所在擋板面積的20-40%，且鏤空區域集中在生物膜固載裝置的中間區域。
優選的，所述生物膜固載裝置布置為多層結構。
優選的，若干個所述單元模塊依次連接排布成環形陣列，所述環形陣列具有支撐每個單元模塊的承載平臺，所述承載平臺下方安裝有浮塊，所述浮塊彼此連接形成內環陣列，內環陣列中心部設置有設備箱。
優選的，若干個所述單元模塊排布成方形陣列，所述方形陣列具有支撐每個單元模塊的承載平臺，所述承載平臺下方安裝有浮塊。
優選的，所述曝氣裝置設置為雙層，布置在所述單元模塊的下框體內，第一層曝氣裝置呈單元模塊投影中心對稱型布置，第二層曝氣裝置呈平面鋪滿布置。
優選的，還包括新能源供氣系統，所述新能源供氣系統包括光伏發電系統和氣泵。
優選的，還包括在生物膜固載裝置上懸掛固體碳源。
優選的，所述生物膜固載裝置中的填料使用聚酯纖維、聚丙烯、聚乙烯、聚氨酯中的一種或多種；
所述填料經過改性處理，先將濃硫酸、高錳酸鉀或氫氧化鈉的濃液噴淋在其表面，再將聚合氯化鋁、聚合硫酸鋁、聚合硫酸鐵、聚合硫酸鋁鐵中的一種或幾種材料附著于所述填料上；
所述填料制作成卷狀，填料邊緣打孔壓花，經過Z形折疊后懸掛在生物膜固載裝置中，且折疊的填料層與層間距不少于2mm；或者，所述填料制作成帶狀或繩式，以簾式結構懸掛在生物膜固載裝置中。

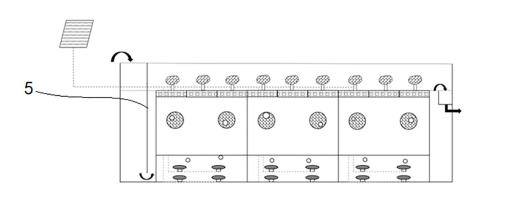

本發明提供的另一個技術方案為一種模塊式污水處理系統的污水處理方法，將污水通過進水管道引入污水處理池，進入到所述污水處理系統，根據不同應用場景組裝單元模塊，將單元模塊排布成環形陣列或方形陣列；污水進入后在曝氣裝置和擋板的作用下翻越鏤空區域可圍繞擋板形成環流，與生物膜固載裝置中的填料和功能菌劑充分接觸；預先設計曝氣裝置的曝氣管與擋板的高度及相對位置，通過設計不同的環流量及調整每個單元模塊上的曝氣管道閥門，分別控制每個單元模塊下方的曝氣量，將部分單元模塊設置為強曝氣區域，部分單元模塊設置為弱曝氣區域，使得整個污水處理池的混合方式在完全混合和推流式混合兩種情況下切換；通過配置的新能源供氣系統提供能源。
本發明還提供一個技術方案為一種模塊式污水處理系統的應用，將所述模塊式污水處理系統放置在生物凈化池中，作為旁路處理的污水生化系統對引入污水進行處理；或者，將所述模塊式污水處理系統置于池塘湖泊中，對水體進行原位治理。
有益效果：
本發明提供的模塊式污水處理系統，通過耦合功能菌劑定向發酵、微生物固定化、氣提環流反應器等多項技術，形成高效的生物膜法水質提升處理模塊，再輔以高度集約化產品設計手段，將光伏曝氣系統、水生植物景觀單元集成于模塊一體，實現微生物與植物協同作用下的污染物快速降解、底泥微生態修復、水域環境美化等多重功能。在農村污水處理應用中，具有處理效果好，抗沖擊能力強，適合分散、小水量處理，運行成本低，管理方便等優點，在污染坑塘河湖水體修復應用中，具有模塊靈活拼裝、運行成本低、水質提升同步景觀美化等優勢。
針對農村污水和污染封閉水域的典型污染物主要是COD、氨氮、總磷的現狀，本發明以城鎮生活污水處理廠根據生物膜固載裝置采用了新型填料，填料上附著生長著大量的功能菌群，可實現對污水中氨氮、總磷和有機物等污染物的高效快速去除。填料生物相容性好，生物膜附著量大且不易脫落，在水量小、污染程度低的水質條件下也能穩定運行。同時模塊采取了標準化、小型化的設計思路，可根據水量規模靈活調整單元模塊的使用數量。單元模塊配合新能源供氣系統和浮島，可組成低碳型的生態浮島，直接投放于湖泊河流中對水體進行原位治理，也可放置于生化反應池中作為旁路治理的生物凈化池使用。新能源供氣系統可對水體進行補氧，無需接電，極大節省運營成本。浮島安裝在單元模塊頂部，提供浮力，栽種的植物也起到凈化水質和美化環境的作用。本發明提供的模塊式污水處理系統，可用于低污染水體的快速生化處理，農村灰水出水水質達到一級A排放標準，污染坑塘、小河溝、湖泊等水體處理水質達到地表Ⅲ標準。
（發明人：李赟;彭嘉銳;陳福明;劉淑杰）
