公布日:2022.06.24
申請日:2021.12.15
分類號:B01D63/08(2006.01)I;C02F1/44(2006.01)I;C02F103/08(2006.01)N
摘要
本發明涉及污水處理領域,具體的說是一種海洋污水膜分離過濾裝置,包括儲水結構,所述儲水結構包括水箱,所述水箱連接有用于過濾海水的過濾結構,所述過濾結構安裝有便于拆卸更換的限位結構,所述水箱設有用于抬升過濾結構的抬升結構,所述水箱連接有用于阻斷海水流動的截流結構,所述水箱連接有用于推動截流結構工作的推動結構;通過儲水結構便于對所需去污的海水進行存儲,通過抬升結構便于對過濾結構進行抬升,通過過濾結構便于對海水進行過濾去污,通過限位結構便于對過濾結構進行拆卸更換,通過截流結構能夠在將過濾結構被拉出時對水流進行截斷,通過推動結構便于控制截流結構進行工作。
權利要求書

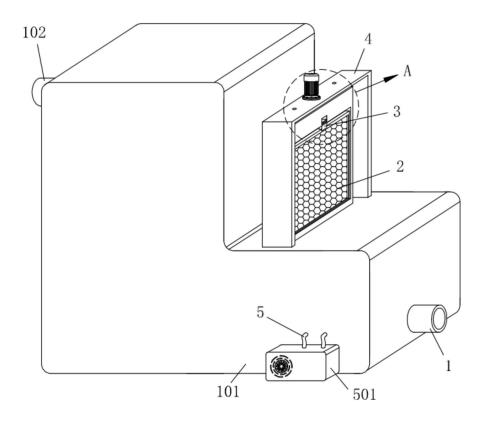

1.一種海洋污水膜分離過濾裝置,其特征在于,包括儲水結構(1),所述儲水結構(1)包括水箱(101),所述水箱(101)連接有用于過濾海水的過濾結構(2),所述過濾結構(2)安裝有便于拆卸更換的限位結構(3),所述水箱(101)設有用于抬升過濾結構(2)的抬升結構(4),所述水箱(101)連接有用于阻斷海水流動的截流結構(6),所述水箱(101)連接有用于推動截流結構(6)工作的推動結構(5);所述截流結構(6)包括固定板(602),所述水箱(101)內部固定連接有固定板(602),所述固定板(602)滑動連接有多個截流管(601),所述截流管(601)上設有導流孔(603),所述水箱(101)內部滑動連接有拉動板(604),所述拉動板(604)和截流管(601)的一端固定連接,所述拉動板(604)上設有多個進水孔(605),所述水箱(101)內壁轉動連接有一對齒輪(607),所述拉動板(604)兩端均固定連接有第一齒條(606),所述第一齒條(606)和水箱(101)滑動連接,所述水箱(101)內部滑動連接有抵觸框(609),所述抵觸框(609)兩端均固定連接有第二齒條(608),所述第二齒條(608)和水箱(101)滑動連接,一對所述第一齒條(606)和一對第二齒條(608)均分別與一對齒輪(607)嚙合。
2.根據權利要求1所述的一種海洋污水膜分離過濾裝置,其特征在于:所述截流管(601)呈桶狀,多個所述進水孔(605)呈矩形陣列狀排布于拉動板(604)上。
3.根據權利要求1所述的一種海洋污水膜分離過濾裝置,其特征在于:所述儲水結構(1)還包括進水管(102),所述水箱(101)的一端固定連接有進水管(102),所述水箱(101)內部通過進水管(102)和水箱(101)外部連通,所述水箱(101)背離于進水管(102)的一端固定連接有出水管(103),所述水箱(101)的內部通過出水管(103)和外部連通。
4.根據權利要求3所述的一種海洋污水膜分離過濾裝置,其特征在于:所述進水管(102)和出水管(103)規格相同,所述進水管(102)的水平高度高于出水管(103)的水平高度。
5.根據權利要求3所述的一種海洋污水膜分離過濾裝置,其特征在于:所述過濾結構(2)包括滑動板(203),所述水箱(101)連接有滑動板(203),所述水箱(101)設有滑動槽(205),所述滑動板(203)通過滑動槽(205)和水箱(101)滑動連接,所述滑動板(203)上設有安裝槽(204),所述滑動板(203)通過安裝槽(204)滑動連接有固定框(202),所述固定框(202)上固定連接有半透膜(201),所述拉動板(604)、抵觸框(609)的一端分別和半透膜(201)的兩端抵觸。
6.根據權利要求5所述的一種海洋污水膜分離過濾裝置,其特征在于:所述滑動板(203)的一端切面呈“L”形,所述固定框(202)呈矩形框狀。
7.根據權利要求5所述的一種海洋污水膜分離過濾裝置,其特征在于:所述半透膜(201)的面積大于拉動板(604)的邊緣所圍面積,所述半透膜(201)的面積大于抵觸框(609)的邊緣所圍面積。
8.根據權利要求5所述的一種海洋污水膜分離過濾裝置,其特征在于:所述限位結構(3)包括限位塊(301),所述滑動板(203)的一端滑動連接有限位塊(301),所述限位塊(301)和滑動板(203)之間固定連接有彈簧(302),所述限位塊(301)的一端和固定框(202)的抵觸。
9.根據權利要求5所述的一種海洋污水膜分離過濾裝置,其特征在于:所述抬升結構(4)包括固定架(401),所述水箱(101)的一端固定連接有固定架(401),所述固定架(401)的頂端通過螺栓可拆卸連接有電機(402),所述固定架(401)和水箱(101)之間轉動連接有絲桿(404),所述滑動板(203)和絲桿(404)螺紋連接,所述固定架(401)和水箱(101)之間固定連接有一對滑桿(403),所述滑動板(203)和滑桿(403)滑動連接。10.根據權利要求2所述的一種海洋污水膜分離過濾裝置,其特征在于:所述推動結構(5)包括壓縮機(501),所述水箱(101)的一端安裝有壓縮機(501),所述水箱(101)內部一端固定連接有安裝板(505),所述安裝板(505)的一端固定連接有氣缸(502),所述氣缸(502)滑動連接有活塞桿(504),所述活塞桿(504)的一端和抵觸框(609)的一端固定連接,所述氣缸(502)的一端固定連接有一對氣管(503),所述氣管(503)的另一端貫穿于水箱(101)和壓縮機(501)的一端連接。
發明內容
針對現有技術中的問題,本發明提供了一種海洋污水膜分離過濾裝置。
本發明解決其技術問題所采用的技術方案是:一種海洋污水膜分離過濾裝置,包括儲水結構,所述儲水結構包括水箱,所述水箱連接有用于過濾海水的過濾結構,所述過濾結構安裝有便于拆卸更換的限位結構,所述水箱設有用于抬升過濾結構的抬升結構,所述水箱連接有用于阻斷海水流動的截流結構,所述水箱連接有用于推動截流結構工作的推動結構;
所述截流結構包括固定板,所述水箱內部固定連接有固定板,所述固定板滑動連接有多個截流管,所述截流管上設有導流孔,所述水箱內部滑動連接有拉動板,所述拉動板和截流管的一端固定連接,所述拉動板上設有多個進水孔,所述水箱內壁轉動連接有一對齒輪,所述拉動板兩端均固定連接有第一齒條,所述第一齒條和水箱滑動連接,所述水箱內部滑動連接有抵觸框,所述抵觸框兩端均固定連接有第二齒條,所述第二齒條和水箱滑動連接,一對所述第一齒條和一對第二齒條均分別與一對齒輪嚙合,所述截流管呈桶狀,多個所述進水孔呈矩形陣列狀排布于拉動板上。
具體的,所述儲水結構還包括進水管,所述水箱的一端固定連接有進水管,所述水箱內部通過進水管和水箱外部連通,所述水箱背離于進水管的一端固定連接有出水管,所述水箱的內部通過出水管和外部連通,所述進水管和出水管規格相同,所述進水管的水平高度高于出水管的水平高度。
具體的,所述過濾結構包括滑動板,所述水箱連接有滑動板,所述水箱設有滑動槽,所述滑動板通過滑動槽和水箱滑動連接,所述滑動板上設有安裝槽,所述滑動板通過安裝槽滑動連接有固定框,所述固定框上固定連接有半透膜,所述拉動板、抵觸框的一端分別和半透膜的兩端抵觸,所述滑動板的一端切面呈“L”形,所述固定框呈矩形框狀,所述半透膜的面積大于拉動板的邊緣所圍面積,所述半透膜的面積大于抵觸框的邊緣所圍面積。
具體的,所述限位結構包括限位塊,所述滑動板的一端滑動連接有限位塊,所述限位塊和滑動板之間固定連接有彈簧,所述限位塊的一端和固定框的抵觸。
具體的,所述抬升結構包括固定架,所述水箱的一端固定連接有固定架,所述固定架的頂端通過螺栓可拆卸連接有電機,所述固定架和水箱之間轉動連接有絲桿,所述滑動板和絲桿螺紋連接,所述固定架和水箱之間固定連接有一對滑桿,所述滑動板和滑桿滑動連接。
具體的,所述推動結構包括壓縮機,所述水箱的一端安裝有壓縮機,所述水箱內部一端固定連接有安裝板,所述安裝板的一端固定連接有氣缸,所述氣缸滑動連接有活塞桿,所述活塞桿的一端和抵觸框的一端固定連接,所述氣缸的一端固定連接有一對氣管,所述氣管的另一端貫穿于水箱和壓縮機的一端連接。
本發明的有益效果是:
(1)本發明所述的一種海洋污水膜分離過濾裝置,包括儲水結構,儲水結構包括水箱,水箱設有用于抬升過濾結構的抬升結構,通過儲水結構便于對所需去污的海水進行存儲,通過抬升結構便于對過濾結構進行抬升,即:將進水管接入需要去污的海水,海水將進入到水箱的內部,再流經導流孔、進水孔和半透膜,通過半透膜進行過濾去污,被去污后的海水將從出水管排出,從而便于對海水進行去污處理,啟動電機,電機將帶動絲桿轉動,通過絲桿驅動滑動板沿滑桿運動,從而使滑動板推入到滑動槽的內部,再關閉電機,完成對半透膜的放置。
(2)本發明所述的一種海洋污水膜分離過濾裝置,包括儲水結構,水箱連接有用于過濾海水的過濾結構,過濾結構安裝有便于拆卸更換的限位結構,通過過濾結構便于對海水進行過濾去污,通過限位結構便于對過濾結構進行拆卸更換,即:半透膜長時間使用后需要對其進行更換,以及將半透膜一端含有高濃度的海水廢液排出,在需要對半透膜進行更換時,半透膜與固定框固定連接,通過更換固定框便可對半透膜進行快速的更換,啟動壓縮機,使活塞桿收入氣缸的內部,活塞桿將帶動抵觸框和固定板與半透膜脫離,使截流管背離于導流孔的一端與固定板接觸,從而阻斷海水從出水管流出,啟動電機,電機反向轉動可使絲桿驅動滑動板向上運動,從而將固定框帶出水箱,便可向上滑動限位塊將固定框和半透膜取出,換上向的固定框和半透膜,在需要將高濃度的海水廢液排出時,啟動氣缸,半透膜與固定框滑出水箱后,使拉動板和抵觸框相向運動,使截流管不再截流,便可將高濃度的海水廢液從出水管排出,排完后,使氣缸帶動拉動板和抵觸框背向運動,從而使截流管截流,啟動電機,滑動板推入,在通過氣缸使抵觸框和拉動板分別和半透膜的兩側緊密抵觸,便可再次對海水進行過濾去污,對半透膜進行安裝,向上推動限位塊,彈簧將壓縮,便可將含有半透膜的固定框推入到安裝槽的內部,向下推動固定框時固定框與安裝槽的底端抵觸,從而將固定框固定到滑動板上,松開限位塊,在彈簧的推動下,將推動限位塊的一端和固定框抵觸,從而避免固定框向外轉動而脫落。
(3)本發明所述的一種海洋污水膜分離過濾裝置,包括儲水結構,水箱連接有用于阻斷海水流動的截流結構,水箱連接有用于推動截流結構工作的推動結構,通過截流結構能夠在將過濾結構被拉出時對水流進行截斷,通過推動結構便于控制截流結構進行工作,即:啟動壓縮機,壓縮機將通過氣管控制氣缸運動,氣缸將推動活塞桿運動,從而推動抵觸框與水箱滑動,并向半透膜方向運動,抵觸框向半透膜方向運動時,將帶動第二齒條向半透膜方向運動,從而驅動齒輪轉動,將帶動第一齒條向半透膜方向運動,從而帶動拉動板向半透膜方向運動,從而使抵觸框和拉動板分別和半透膜的兩側緊密抵觸,在拉動板向半透膜運動的同時,將帶動截流管向半透膜方向運動,使截流管位于導流孔的一端與固定板接觸,從而使半透膜的一端與水箱的靠近于進水管的一端連通,抵觸框和拉動板分別和半透膜的兩側緊密抵觸后便可關閉壓縮機。
(發明人:陸仲娟)
