公布日：2022.07.29

申請日：2022.06.23

分類號：B01D25/21(2006.01)I;B01D25/28(2006.01)I;B01D25/30(2006.01)I;B01D35/14(2006.01)I

摘要

本發明的一種動態污水處理設備涉及環保技術領域，其考慮了污水中濾渣分布不均的問題，且克服了傳統的從前往后的污水進入方式，使得污水在進行壓濾時，能夠根據各濾室的壓濾效率動態的調整濾室的空間大小，創造性的解決了各濾室壓濾效率不均而造成的壓濾時間過長的問題，且提供了一種能夠進行旋轉壓濾的濾板結構，針對濾渣可能會破損濾布的問題還專門設置了一保護濾布的結構，通過上述設置，使得本發明的污水處理設備能夠進行高效、快速的污水處理，其不僅提高了處理效率還使得處理效果更好。

權利要求書

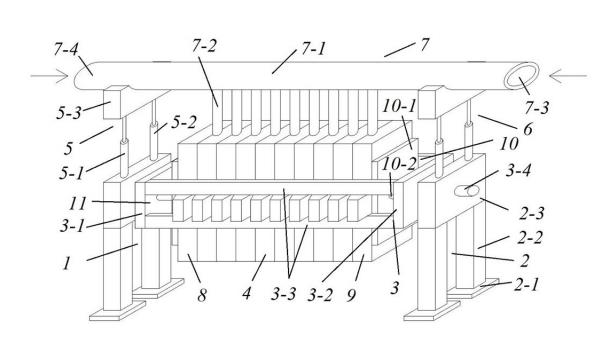

1.一種動態污水處理設備，其包括：左支撐架（1）、右支撐架（2）和旋轉支撐架（3），所述旋轉支撐架（3）轉動設置于左支撐架（1）和右支撐架（2）內，且旋轉支撐架（3）內由左支撐架（1）向右支撐架（2）的方向上依次設置有左濾封板（8）、壓濾板（4）和右濾封板（9），且旋轉支撐架（3）內設置有能夠擠壓所述左濾封板（8）、壓濾板（4）和右濾封板（9）的左壓緊組件（11）和右壓緊組件（10），所述左濾封板（8）、壓濾板（4）和右濾封板（9）的頂部連接有進料管組件（7），其特征在于：所述壓濾板（4）包括濾框（4-1）、左掛耳（4-2）、右掛耳（4-3）、滑動濾板（4-6）和濾布（4-5），所述左掛耳（4-2）和右掛耳（4-3）設置于濾框（4-1）的兩側，左掛耳（4-2）和右掛耳（4-3）滑動設置于旋轉支撐架（3）內，滑動濾板（4-6）滑動設置于濾框（4-1）內側，濾布（4-5）固定設置于滑動濾板（4-6）的兩側，所述滑動濾板（4-6）內設置有水流通道（4-7），濾框（4-1）的頂部兩側設置有進液半圓孔（4-4），濾框底部中心處設置有出水孔（4-11），所述進液半圓孔（4-4）上設置有進液封堵半圓板（4-10），所述出水孔（4-11）上設置有出水封堵半圓板（4-12），所述滑動濾板（4-6）的兩側均設置有滑移驅動件（4-8），且在滑移驅動件（4-8）外側均固定設置有抵接塊（4-9），抵接塊（4-9）上設置有與進液半圓孔（4-4）相適應的半圓孔，抵接塊（4-9）固定設置于濾框（4-1）內側，若干壓濾板（4）抵緊后，由兩個壓濾板（4）和濾框（4-1）所包圍的空間即為一個壓濾室，位于同一個壓濾室的滑移驅動件（4-8）相連，然后使得所有不同壓濾室的滑移驅動件相連，從而使得所有壓濾室內的空間動態變化能夠適應各個壓濾室內濾液的壓濾效率，保證各個壓濾室的壓濾時間趨于同步；所述滑移驅動件（4-8）包括密封環（4-13）、流體一（4-14），所述流體一（4-14）封裝于密封環（4-13）內，所述密封環為彈性的可膨脹或縮小的彈性膜，同個壓濾室內的兩滑移驅動件（4-8）通過線管一（4-15）相連，所有線管一（4-15）通過線管二（4-16）相連。

2.如權利要求1所述的一種動態污水處理設備，其特征在于：所述進液封堵半圓板（4-10）的上端通過鉸接軸一（4-10-1）轉動設置于濾框（4-1）上；所述出水封堵半圓板（4-12）的上端通過鉸接軸二（4-12-1）轉動設置于濾框（4-1）上。

3.如權利要求1所述的一種動態污水處理設備，其特征在于：所述進料管組件（7）包括主進料管（7-1）和分進料管（7-2），所述主進料管（7-1）的兩側分布設置有左進料口（7-4）和右進料口（7-3），所述分進料管（7-2）為若干根且固定設置于主進料管（7-1）的中部下側，所述分進料管（7-2）的下端連接兩所述進液半圓孔（4-4）形成的進液孔，污水從所述左進料口（7-4）和右進料口（7-3）進入，經過所述分進料管（7-2）后進入壓濾室內。

4.如權利要求3所述的一種動態污水處理設備，其特征在于：在所有分進料管（7-2）上均設置有能控制流量大小的流量電磁閥，在線管一（4-15）或者壓濾室內設置一壓力傳感器，在檢測到某壓濾室內壓力變大時，使得此壓濾室對應的分進料管上的電磁閥動作，調節進入此分進料管（7-2）的污水變少，從而能夠動態的根據各壓濾室內污水過濾的情況動態的分配進入各壓濾室內的污水的多少。

5.如權利要求4所述的一種動態污水處理設備，其特征在于：所述旋轉支撐架（3）包括左支撐板（3-1）、右支撐板（3-2）、支撐連桿（3-3）和支撐轉軸（3-4），所述支撐連桿（3-3）設置于左支撐板（3-1）和右支撐板（3-2）之間，所述支撐連桿（3-3）為四根且對稱設置于左支撐板（3-1）和右支撐板（3-2）的四個邊角處，位于前側的兩根支撐連桿（3-3）和位于后側的兩根支撐連桿（3-3）分別形成用于布置壓濾板（4）的前滑道和后滑道，所述支撐轉軸（3-4）為兩根，分別位于左支撐板（3-1）的左端和右支撐板（3-2）的右端，所述支撐轉軸（3-4）分別穿過左支撐架（1）和右支撐架（2）轉動設置于其上。

6.如權利要求5所述的一種動態污水處理設備，其特征在于：所述主進料管（7-1）的兩端分別通過左料管升降支撐架（5）和右料管升降支撐架（6）進行支撐，所述左料管升降支撐架（5）固定設置于左支撐架（1）上，所述右料管升降支撐架（6）固定設置于右支撐架（2）上，所述左料管升降支撐架（5）和右料管升降支撐架（6）結構相同，均包括左升降缸（5-1）、右升降缸（5-2）和支撐頂塊（5-3），所述左支撐架（1）和右支撐架（2）結構相同，均包括支撐頂板（2-3），所述左升降缸（5-1）、右升降缸（5-2）的底端固定于支撐頂板（2-3）上，頂端固定于所述支撐頂塊（5-3），所述支撐頂塊（5-3）上設置有用于卡設主進料管（7-1）的凹槽，所述左升降缸（5-1）和右升降缸（5-2）能夠帶動主進料管（7-1）進行升降，從而能夠使得分進料管（7-2）與濾框（4-1）分離或結合。

7.如權利要求6所述的一種動態污水處理設備，其特征在于：滑移驅動件（4-8）的內側固定設置有濾網保護膜（4-19），所述濾網保護膜（4-19）包括伸縮彈性膜（4-20）和流體二（4-21），所述流體二（4-21）密閉于伸縮彈性膜（4-20）內，且通過流體輸送管（4-22）連接有泵（4-23），所述伸縮彈性膜（4-20）在泵（4-23）泵入流體二（4-21）時能夠進行膨脹，從而能夠覆蓋濾布（4-5）。

8.如權利要求7所述的一種動態污水處理設備，其特征在于：濾框（4-1）的上側也設置有出水孔（4-11），并在出水孔（4-11）處轉動設置有出水封堵半圓板（4-12），在濾框（4-1）的下側也設置有進液半圓孔（4-4），在進液半圓孔（4-4）處轉動設置有進液封堵半圓板（4-10），在下側的抵接塊（4-9）處設置有與進液半圓孔（4-4）相適應的半圓孔。

9.如權利要求8所述的一種動態污水處理設備，其特征在于：在右支撐板（3-2）的外側設置有鎖定槽，在右支撐架（2）的支撐頂板（2-3）的內側設置有電磁伸縮鎖定銷，在壓濾時，鎖定銷伸出與鎖定槽配合將旋轉支撐架（3）鎖定，在需要對旋轉支撐架（3）轉動時，鎖定銷縮回，使得旋轉支撐架能夠自由轉動。

發明內容

為了克服現有污水分離設備的不足，本發明提供了一種技術方案，一種動態污水處理設備，其包括：左支撐架、右支撐架和旋轉支撐架，所述旋轉支撐架轉動設置于左支撐架和右支撐架內，且旋轉支撐架內由左支撐架向右支撐架的方向上依次設置有左濾封板、壓濾板和右濾封板，且旋轉支撐架內設置有能夠擠壓所述左濾封板、壓濾板和右濾封板的左壓緊組件和右壓緊組件，所述左濾封板、壓濾板和右濾封板的頂部連接有進料管組件，所述壓濾板包括濾框、左掛耳、右掛耳、滑動濾板和濾布，所述左掛耳和右掛耳設置于濾框的兩側，左掛耳和右掛耳滑動設置于旋轉支撐架內，滑動濾板滑動設置于濾框內側，濾布固定設置于滑動濾板的兩側，所述滑動濾板內設置有水流通道，濾框的頂部兩側設置有進液半圓孔，濾框底部中心處設置有出水孔，所述進液半圓孔上設置有進液封堵半圓板，所述出水孔上設置有出水封堵半圓板，所述滑動濾板的兩側均設置有滑移驅動件，且在滑移驅動件外側均固定設置有抵接塊，抵接塊上設置有與進液半圓孔相適應的半圓孔，抵接塊固定設置于濾框內側，若干壓濾板抵緊后，由兩個壓濾板和濾框所包圍的空間即為一個壓濾室，位于同一個壓濾室的滑移驅動件相連，然后使得所有不同壓濾室的滑移驅動件相連，從而使得所有濾室內的空間動態變化能夠適應各個濾室內濾液的壓濾效率，保證各個濾室的壓濾時間趨于同步。

優選地，所述滑移驅動件包括密封環、流體一，所述流體一封裝于密封環內，所述密封環為彈性的可膨脹或縮小的彈性膜，同個壓濾室內的兩滑移驅動件通過線管一相連，所有線管一通過線管二相連。

優選地，所述進液封堵半圓板的上端通過鉸接軸一轉動設置于濾框上；所述出水封堵半圓板的上端通過鉸接軸二轉動設置于濾框上。

優選地，所述進料管組件包括主進料管和分進料管，所述主進料管的兩側分布設置有左進料口和右進料口，所述分進料管為若干根且固定設置于主進料管的中部下側，所述分進料管的下端連接兩所述進液半圓孔形成的進液孔，污水從所述左進料口和右進料口進入，經過所述分進料管后進入壓濾室內。

優選地，在所有分進料管上均設置有能控制流量大小的流量電磁閥，在線管一或者壓濾室內設置一壓力傳感器，在檢測到某濾室內壓力變大時，使得此濾室對應的分進料管上的電磁閥動作，調節進入此分進料管的污水變少，從而能夠動態的根據各濾室內污水過濾的情況動態的分配進入各濾室內的污水的多少。

優選地，所述旋轉支撐架包括左支撐板、右支撐板、支撐連桿和支撐轉軸，所述支撐連桿設置于左支撐板和右支撐板之間，所述支撐連桿為四根且對稱設置于左支撐板和右支撐板的四個邊角處，位于前側的兩根支撐連桿和位于后側的兩根支撐連桿分別形成用于布置壓濾板的前滑道和后滑道，所述支撐轉軸為兩根，分別位于左支撐板的左端和右支撐板的右端，所述支撐轉軸分別穿過左支撐架和右支撐架轉動設置于其上。

優選地，所述主進料管的兩端分別通過左料管升降支撐架和右料管升降支撐架進行支撐，所述左料管升降支撐架固定設置于左支撐架上，所述右料管升降支撐架固定設置于右支撐架上，所述左料管升降支撐架和右料管升降支撐架結構相同，均包括左升降缸、右升降缸和支撐頂塊，所述左支撐架和右支撐架結構相同，均包括支撐頂板，所述左升降缸、右升降缸的底端固定于支撐頂板上，頂端固定于所述支撐頂塊，所述支撐頂塊上設置有用于卡設主進料管的凹槽，所述左升降缸和右升降缸能夠帶動主進料管進行升降，從而能夠使得分進料管與濾框分離或結合。

優選地，滑移驅動件的內側固定設置有濾網保護膜，所述濾網保護膜包括伸縮彈性膜和流體二，所述流體二密閉于伸縮彈性膜內，且通過流體輸送管連接有泵，所述伸縮彈性膜在泵泵入流體二時能夠進行膨脹，從而能夠覆蓋濾布。

優選地，濾框的上側也設置有出水孔，并在出水孔處轉動設置有出水封堵半圓板，在濾框的下側也設置有進液半圓孔，在進液半圓孔處轉動設置有進液封堵半圓板，在下側的抵接塊處設置有與進液半圓孔相適應的半圓孔。

優選地，在右支撐板的外側設置有鎖定槽，在右支撐架的支撐頂板的內側設置有電磁伸縮鎖定銷，在壓濾時，鎖定銷伸出與鎖定槽配合將旋轉支撐架鎖定，在需要對旋轉支撐架轉動時，鎖定銷縮回，使得旋轉支撐架能夠自由轉動。

本發明的有益效果為：

1）、本發明的動態污水處理設備，考慮到污水內雜質分布不均，從污水進入壓濾機時即改進了污水進入管道方式，克服了現有的污水壓濾時污水都是從前往后通入濾板的方式，從而避免了濾板兩側壓濾不均的問題，同時，該污水進入管道方式能與后續的污水壓濾時的濾板共同起作用，選擇調節進入某處壓濾室內的污水的通斷和大小，進一步能夠動態的適應污水的壓濾，提高壓濾效果和效率；

2）、進一步地，本發明的動態污水處理設備，在對污水進行壓濾的過程中，各壓濾室內的空間是可以適應污水壓濾效率進行動態調節的，在某一濾室由于污水內雜質過多而導致堵塞濾板濾布而導致壓濾的濾渣較少時，其能夠動態的將該濾室的空間縮小，將縮小的空間彌補到壓濾效果快的濾室內，從而能夠使得整個壓濾機內的壓濾室總體的壓濾進程相當，避免了現有的濾室壓濾時間相差過大的問題；

3）、進一步地，本發明的動態污水處理設備，濾板可以在濾框內左右滑移，且濾板的左右兩邊均設置有滑移驅動件，所述滑移驅動件為內部設置有流體的密封環結構，且兩相鄰濾板合圍而成的各濾室的空間都是通過密封環的伸縮實現的，且各濾室內的密封環是連通的，從而使得濾室內左右兩邊的壓力相同，各相鄰濾室內的密封環又是連通的，這樣使得各個濾室內的空間大小是與濾室內承受的壓力相自適應的，在某些濾室進入的濾液較多，壓濾較快時，濾室內的左右濾板所受到的壓力較大，從而能夠推動濾板擴張，而此時由于相鄰濾室的密封環是相連的，擴張的濾室內的密封環內的流體會增多，壓力較小的濾室內的密封環的流體減少，從而使得各個濾室自適應壓濾效率而形成不同的壓濾空間，從而能夠使得各個濾室內的壓濾所用的時間趨于同步，而整個壓濾裝置的壓濾空間是不變的，在沒有改變整體壓濾空間的基礎上，根據各個濾室內進入濾液的情況自動的調節、分配了濾室相應大小，使得資源得到了合理分配，進而提高了壓濾效率；

4）、本發明的動態污水處理設備，整體濾框和濾板是能夠進行旋轉的，通過該旋轉動作可以抖動濾室內的濾渣，使得濾渣進一步進行壓實，進一步提高壓濾效果，且在旋轉的過程中，各濾室內的壓力可以再次進行調節，避免一直通入濾液而影響各濾室內的壓力，在進行旋轉時，由于無濾液的影響，各濾室又會通過濾室內的濾渣多少來進一步調節各濾室內的空間大小，相比不能旋轉的濾板和濾框結構，其能夠進一步提高生產效率以及減少外力產生的影響；

5）、旋轉的濾框結構上設置有與出水、進濾液相適應的可相應打開和閉合的進液口和出水口結構，進液口可以在進入濾液時再打開，出水口可以在有水出來即可打開，通過上述結構，可以使得通過旋轉濾框一直轉動，而達到通過離心力將濾渣內的水甩出的目的，通過該種干燥方式即避免了濾渣還要進行二次進行壓緊的壓濾過程，且該種干燥方式相比于壓緊干燥能夠更大的提高生產效率，同時通過控制旋轉速度即可對干燥速率進行調節，簡單、高效；

6）、本發明的動態污水處理設備，為了避免旋轉時濾渣損壞濾網，在濾網外側布置有能夠收縮和展開的濾網保護膜，其能夠在要進行轉動時展開，將濾網與運動的濾渣隔開，避免濾渣在翻轉時損壞濾網，同時，其在不旋轉時又能收縮，在還需要進行濾液過濾時，又不會影響壓濾工作，進一步提高了壓濾設備安全。

（發明人：詹延平;劉丹芹;林淑戀）
