公布日：2022.09.27
申請日：2021.04.15
分類號：C02F9/04(2006.01)I;C02F101/10(2006.01)N;C02F103/16(2006.01)N
摘要
本申請?zhí)岢鲆环N深度處理硫酸法鈦白廢水去除總磷的裝置及工藝，該裝置運行時：將待處理的廢水流入第一推流式反應器，廢水第一推流式反應器中快速流動的同時與投加至反應器內的臭氧和氧氣混合氣混合，以將廢水中的偏磷酸鹽氧化成正磷酸鹽，第一推流式反應器處理的水流至第二推流式反應器，且在第二推流式反應器流動的同時與投加至第二反應器內的磷捕捉劑充分混合，經第二反應器與磷捕捉劑充分混合的出水流至氣浮分離設備，在氣浮分離設備完成固液分離，處理的水排出，排水滿足排放的要求。
權利要求書
1.一種深度處理硫酸法鈦白廢水去除總磷的裝置，其特征在于，包括：第一推流式反應器、第二推流式反應器、氣浮分離設備及磷捕捉劑投加模塊，所述第一推流式反應器配置有:進水口，其用以流入待處理的廢水，臭氧投加的端口,其用以連接臭氧發生器，及出水口，所述出水口連接流量分配模塊，所述流量分配模塊還具有第一出口，其經管道與循環水箱的進口連接，第二出口，其經管道與氣液分離器的進口連接，所述氣液分離器的下出口經管道與中間水箱的進口連接，所述中間水箱的出口連接第二推流式反應器的進口，所述第二推流式反應器還配置有至少一個藥劑投加口，其連接磷捕捉劑投加模塊，通過藥劑投加口加入磷捕捉劑，及出水口，所述第二推流式反應器的出水口連接氣浮分離設備，經氣浮分離設備固液分離后的水排出。
2.如權利要求1所述的深度處理硫酸法鈦白廢水去除總磷的裝置，其特征在于，所述氣液分離器還包括：上出口，所述上出口經管道與臭氧尾氣破壞器連接。
3.如權利要求1所述的深度處理硫酸法鈦白廢水去除總磷的裝置，其特征在于，所述臭氧發生器為板式臭氧發生器，其工作時，輸出的O3濃度介于80g/Nm3-200g/Nm3，輸出氣體壓力介于0.10MPa(G)-0.30MPa(G)。
4.如權利要求1所述的深度處理硫酸法鈦白廢水去除總磷的裝置，其特征在于，磷捕捉劑投加模塊包括：第一加藥端及第二加藥端，其分別連接第二推流式反應器匹配的藥劑投加口，所述第一加藥端電性連接除磷捕捉劑的控制模塊，基于指令控制投加的除磷捕捉劑量；所述第二加藥端電性連接PAM藥劑的控制模塊，基于指令控制投加的PAM藥劑量。
5.如權利要求1所述的深度處理硫酸法鈦白廢水去除總磷的裝置，其特征在于，所述氣浮分離設備包括，收集裝置及殼體，所述殼體內配置有斜板，所述收集裝置包括驅動部，其連接收集部，所述收集部收集經斜板分離上浮至液面的絮體。
6.一種深度處理硫酸法鈦白廢水去除總磷的工藝，其特征在于，包括：包括如權利要求1-5中任一項所述的裝置，所述工藝包括，S1,預氧化反應：待處理的廢水被輸送至第一推流式反應器，且在第一推流式反應器內流動的同時與投加的臭氧和氧氣混合氣進行充分混合以快速氧化反應，快速氧化反應的出水部分送至中間水箱；S2,磷捕捉反應：快速氧化的出水經中間水箱輸送至第二推流式反應器，且在第二推流式反應器彎曲流動的同時與投加的磷捕捉劑混合進行化學反應，出水送至氣浮分離設備；S3,基于氣浮分離設備對第二推流式反應器的出水固液分離，分離的水排出。
7.如權利要求6所述的工藝，其特征在于，所述步驟S1中,廢水在第一推流式反應器的停留時間介于1-3min。
8.如權利要求6所述的工藝，其特征在于，所述步驟S1中,臭氧投加量為O3和廢水中P(偏磷)的質量比為10:1-50:1。
9.如權利要求6所述的工藝，其特征在于，所述步驟S1中,臭氧投加量介于20mg/L-100mg/L。
10.如權利要求6所述的工藝，其特征在于，所述磷捕捉劑選自聚合氯化鋁、聚合氯化鋁鐵中的一種或多種，所述磷捕捉劑加入的比例為大于0的任意比例。
發明內容
鑒于此，為滿足總磷排放標準要求，本申請?zhí)岢鲆环N深度處理硫酸法鈦白廢水去除總磷的裝置及工藝，來解決上述問題，滿足總磷降到0.5mg/L以下。
為實現上述目的，本申請采用如下方案，
第一推流式反應器、第二推流式反應器、氣浮分離設備及磷捕捉劑投加模塊，
所述第一推流式反應器配置有:進水口，其用以流入待處理的廢水，
臭氧投加的端口,其用以連接臭氧發生器，及出水口，所述出水口連接流量分配模塊，所述流量分配模塊還具有第一出口，其經管道與循環水箱的進口連接，第二出口，其經管道與氣液分離器的進口連接，所述氣液分離器的下出口經管道與中間水箱的進口連接，所述中間水箱的出口連接第二推流式反應器的進口，所述第二推流式反應器還配置有至少一個藥劑投加口，其連接磷捕捉劑投加模塊，通過藥劑投加口加入磷捕捉劑，及出水口，所述第二推流式反應器的出水口連接氣浮分離設備，經氣浮分離設備固液分離后的水排出。
優選的，該氣液分離器還包括上出口，所述上出口經管道與臭氧尾氣破壞器連接。
優選的，該臭氧發生器為板式臭氧發生器，其工作時，其輸出的O3濃度介于80g/Nm3-200g/Nm3，輸出氣體壓力介于0.10MPa(G)-0.30MPa(G)。
優選的，該磷捕捉劑投加模塊包括：第一加藥端及第二加藥端，其分別連接第二推流式反應器匹配的藥劑投加口，
所述第一加藥端電性連接除磷捕捉劑的控制模塊，基于指令控制投加的除磷捕捉劑量；
所述第二加藥端電性連接PAM藥劑的控制模塊，基于指令控制投加的PAM藥劑量。
優選的，該氣浮分離設備包括，收集裝置及殼體，所述殼體內配置有斜板，所述收集裝置包括驅動部，其連接收集部，所述收集部收集經斜板分離上浮至液面的絮體。

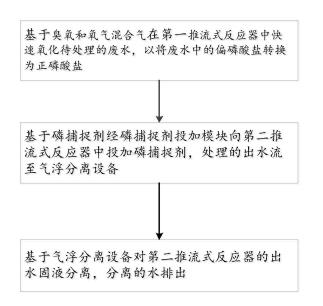

本申請實施例提供一種深度處理硫酸法鈦白廢水去除總磷的工藝，其特征在于，包括：上述的裝置，所述工藝包括，
S1,預氧化反應：待處理的廢水被輸送至第一推流式反應器，且在第一推流式反應器內流動的同時與投加的臭氧和氧氣混合氣進行充分混合以快速氧化反應，快速氧化反應的出水部分送至中間水箱；
S2,磷捕捉反應：快速氧化的出水經中間水箱輸送至第二推流式反應器，且在第二推流式反應器彎曲流動的同時與投加的磷捕捉劑混合進行化學反應，出水送至氣浮分離設備；
S3,基于氣浮分離設備對第二推流式反應器的出水固液分離，分離的水排出。
優選的，該步驟S1中,廢水在第一推流式反應器的停留時間介于1-3min。
優選的，該步驟S1中,臭氧投加量為O3和廢水中P(偏磷)的質量比為10:1-50：1。
優選的，該臭氧投加量介于20mg/L-100mg/L。
優選的，該磷捕捉劑選自聚合氯化鋁、聚合氯化鋁鐵中的一種或多種，所述磷捕捉劑加入的比例為大于0的任意比例。
有益效果
相對于現有技術，本申請實施方式具有如下優點：
1)該裝置配置具有2個串聯的多投加點的推流式反應器，且位于上游側的推流式反應器用以對待處理的廢水進行快速的預氧化反應，對鈦白行業產生的廢水中磷以偏磷酸鹽的形式存在，如三偏磷酸鹽、四偏磷酸鹽、六偏磷酸鹽，成分復雜，這樣先將廢水中的偏磷酸鹽轉化為磷酸鹽。臭氧預氧化反應后再經磷捕捉劑(選自聚合氯化鋁、聚合氯化鋁鐵中的一種或其組合，其加入的比例為大于0的任意比例，滿足排水的要求)多點投加推流式反應器進行化學反應，具有反應效率高的顯著優勢，藥劑節省費用可達到15-30％；
2)通過多點投加推流式反應器，大幅提高臭氧利用率，節省費用，
3)該裝置反應時間短，容積負荷高，節省占地。
（發明人：錢媛媛;張海泉;付振華;黃伊蕓）
