公布日：2022.10.04

申請日：2022.07.21

分類號：C02F9/14(2006.01)I;C02F3/02(2006.01)I;C02F1/44(2006.01)I;C02F1/04(2006.01)I;C02F5/00(2006.01)I;C02F1/42(2006.01)I;

C02F1/78(2006.01)I

摘要

本發明涉及一種達標污水資源化及液體零排放處理裝置與方法，首先通過前級預處理系統，利用曝氣生物濾池將達標污水處理到CODCr≤40mg/L、BOD5≤5mg/L，得到雜用水，進而將污水處理到總硬度≤50mg/L、懸浮物≤1mg/L；其次通過低壓反滲透系統，對前級預處理出水進行初級濃縮與脫鹽；再通過濃水預處理系統，將低壓反滲透濃水處理到總硬度≤5mg/L、CODCr≤10mg/L、SiO2≤5mg/L、SS≤1mg/L；最后通過濃縮蒸發系統，依次利用中壓反滲透與高壓反滲透進行濃縮減量，并利用MVR蒸發出混鹽，并凈化出TDS≤300mg/L的回用水；從而實現達標污水資源化及液體零排放的目的。

權利要求書

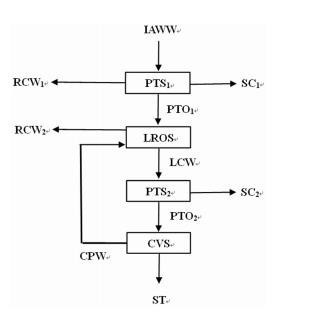

1.達標污水資源化及液體零排放處理裝置，其特征是包括前級預處理系統、低壓反滲透系統、濃水預處理系統、濃縮蒸發系統；其中達標污水接至前級預處理系統的進水口，前級預處理系統的雜用水出口送出雜用水，前級預處理系統的污泥出口送出前級預處理泥餅外運處置，前級預處理系統的出水口送出前級預處理系統出水至低壓反滲透系統的1#進水口；低壓反滲透系統的回用水出口送出回用水，低壓反滲透系統的濃水出口送出低壓反滲透濃水至濃水預處理系統的進水口；濃水預處理系統的污泥出口送出濃水預處理泥餅外運處置，濃水預處理系統的出水口送出濃水預處理系統出水至濃縮蒸發系統的進液口；濃縮蒸發系統的出水口送出濃縮蒸發系統產水至低壓反滲透系統的2#進水口，濃縮蒸發系統的出鹽口送出結晶鹽外運處置。

2.根據權利要求1所述的達標污水資源化及液體零排放處理裝置，其特征是所述的前級預處理系統，其結構包括調節池、曝氣生物濾池、中間水池、結晶除硬裝置、前級預處理的氫氧化鈉、氫氧化鎂、碳酸鈉與硫酸投加裝置、前級預處理反洗水收集池、前級預處理污泥濃縮池、前級預處理臥螺離心機、清水池、前級預處理多介質過濾器、超濾裝置、超濾產水池、曝氣風機、曝氣生物濾池反洗風機、前級預處理多介質過濾器反洗風機、超濾反洗風機、達標污水提升泵、曝氣生物濾池反洗泵、雜用水輸送泵、除硬提升泵、前級預處理反洗水提升泵、前級預處理排泥泵、前級預處理污泥進料泵、前級預處理過濾泵、前級預處理多介質過濾器反洗泵、超濾反洗泵、低壓反滲透增壓泵；其中達標污水接至調節池的進水口，調節池的出水口通過達標污水提升泵與曝氣生物濾池的進水口相接，曝氣風機的出風口接至曝氣生物濾池的曝氣進風口，曝氣生物濾池反洗風機的出風口接至曝氣生物濾池的反洗進風口，曝氣生物濾池的出水口接至中間水池的進水口；中間水池的1#出水口通過曝氣生物濾池反洗泵與曝氣生物濾池的反洗水進水口相接，曝氣生物濾池的反洗水出口接至前級預處理反洗水收集池的1#進水口，中間水池的2#出水口通過雜用水輸送泵送出雜用水，中間水池的3#出水口通過除硬提升泵與結晶除硬裝置的1#進水口相接；前級預處理的氫氧化鈉、氫氧化鎂、碳酸鈉與硫酸投加裝置的出藥口接至結晶除硬裝置的進藥口，結晶除硬裝置的排泥口通過前級預處理排泥泵與前級預處理污泥濃縮池的進泥口相接，前級預處理污泥濃縮池的出泥口通過前級預處理污泥進料泵與前級預處理臥螺離心機的進泥口相接，前級預處理臥螺離心機的出泥口送出前級預處理泥餅外運處置，前級預處理臥螺離心機的出水口接至結晶除硬裝置的2#進水口，結晶除硬裝置的出水口接至清水池的進水口；清水池的1#出水口通過前級預處理過濾泵與前級預處理多介質過濾器的進水口相接；清水池的2#出水口通過前級預處理多介質過濾器反洗泵與前級預處理多介質過濾器的反洗進水口相接，前級預處理多介質過濾器反洗風機的出風口接至前級預處理多介質過濾器的反洗進風口，前級預處理多介質過濾器的出水口接至超濾裝置的進水口；超濾反洗風機的出風口接至超濾裝置的反洗進風口，前級預處理多介質過濾器與超濾裝置的反洗水出口都接至前級預處理反洗水收集池的2#進水口，前級預處理反洗水收集池的出水口通過前級預處理反洗水提升泵與結晶除硬裝置的3#進水口相接，超濾裝置的出水口接至超濾產水池的進水口，超濾產水池的1#出水口通過超濾反洗泵與超濾裝置的反洗水進口相接，超濾產水池的2#出水口通過低壓反滲透增壓泵送出前級預處理系統出水。

3.根據權利要求1所述的達標污水資源化及液體零排放處理裝置，其特征是所述的低壓反滲透系統，其結構包括低壓反滲透阻垢劑與還原劑投加裝置、低壓反滲透保安過濾器、低壓反滲透裝置、低壓反滲透濃水箱、回用水箱、低壓反滲透高壓泵、低壓反滲透濃水輸送泵、回用水輸送泵；其中前級預處理系統出水接至低壓反滲透保安過濾器的進水口，低壓反滲透阻垢劑與還原劑投加裝置的出藥口也接至低壓反滲透保安過濾器的進水口，低壓反滲透保安過濾器的出水口通過低壓反滲透高壓泵與低壓反滲透裝置的進水口相接，低壓反滲透裝置的產水口接至回用水箱的1#進水口，濃縮蒸發系統產水接至回用水箱的2#進水口，回用水箱的出水口通過回用水輸送泵送出回用水，低壓反滲透裝置的濃水口接至低壓反滲透濃水箱的進水口，低壓反滲透濃水箱的出水口通過低壓反滲透濃水輸送泵送出低壓反滲透濃水。

4.根據權利要求1所述的達標污水資源化及液體零排放處理裝置，其特征是所述的濃水預處理系統，其結構包括除硬除硅裝置、濃水預處理的氫氧化鈉、氫氧化鎂、碳酸鈉與硫酸投加裝置、濃水預處理污泥濃縮池、濃水預處理臥螺離心機、臭氧接觸氧化池、臭氧發生裝置、氧化水池、濃水預處理多介質過濾器、軟化床、樹脂再生裝置、管式超濾裝置、濃水預處理系統出水池、濃水預處理反洗水收集池、濃水預處理多介質過濾器反洗風機、濃水預處理排泥泵、濃水預處理污泥進料泵、濃水預處理過濾泵、濃水預處理多介質過濾器反洗泵、管式超濾反洗泵、濃水預處理出水輸送泵、濃水預處理反洗水提升泵；其中低壓反滲透濃水接至除硬除硅裝置的1#進水口，濃水預處理的氫氧化鈉、氫氧化鎂、碳酸鈉與硫酸投加裝置的出藥口接至除硬除硅裝置的進藥口，除硬除硅裝置的排泥口通過濃水預處理排泥泵與濃水預處理污泥濃縮池的進泥口相接，濃水預處理污泥濃縮池的出泥口通過濃水預處理污泥進料泵與濃水預處理臥螺離心機的進泥口相接，濃水預處理臥螺離心機的出泥口送出濃水預處理泥餅，濃水預處理臥螺離心機的出水口接至除硬除硅裝置的2#進水口，除硬除硅裝置的出水口接至臭氧接觸氧化池的進水口，臭氧發生裝置的臭氧出口接至臭氧接觸氧化池的進氣口，臭氧接觸氧化池的出水口接至氧化水池的進水口；氧化水池的1#出水口通過濃水預處理過濾泵與濃水預處理多介質過濾器的進水口相接，氧化水池的2#出水口通過濃水預處理多介質過濾器反洗泵與濃水預處理多介質過濾器的反洗水進口相接，濃水預處理多介質過濾器反洗風機的出風口接至濃水預處理多介質過濾器的反洗進風口，濃水預處理多介質過濾器的出水口接至軟化床的進水口，樹脂再生裝置的出藥口接至軟化床的再生液進口，軟化床的出水口接至管式超濾裝置的進水口；管式超濾裝置的出水口接至濃水預處理系統出水池的進水口，濃水預處理系統出水池的1#出水口通過濃水預處理出水輸送泵送出濃水預處理系統出水，濃水預處理系統出水池的2#出水口通過管式超濾反洗泵與管式超濾裝置的反洗水進口相接；濃水預處理多介質過濾器與管式超濾裝置的反洗水出口、軟化床的再生液出口都接至濃水預處理反洗水收集池的進水口，濃水預處理反洗水收集池的出水口通過濃水預處理反洗水提升泵與除硬除硅裝置的3#進水口相接。

5.根據權利要求1所述的達標污水資源化及液體零排放處理裝置，其特征是所述的濃縮蒸發系統，其結構包括中壓反滲透阻垢劑與還原劑投加裝置、中壓反滲透保安過濾器、中壓反滲透裝置、中壓反滲透濃水箱、高壓反滲透阻垢劑投加裝置、高壓反滲透保安過濾器、高壓反滲透裝置、高壓反滲透濃水箱、蒸發結晶裝置、中壓反滲透高壓泵、高壓反滲透增壓泵、高壓反滲透高壓柱塞泵、高壓反滲透濃水輸送泵；其中濃水預處理系統出水接至中壓反滲透保安過濾器的進水口，中壓反滲透阻垢劑與還原劑投加裝置的出藥口也接至中壓反滲透保安過濾器的進水口，中壓反滲透保安過濾器的出水口通過中壓反滲透高壓泵與中壓反滲透裝置的進水口相接，中壓反滲透裝置的濃水口接至中壓反滲透濃水箱的進水口，中壓反滲透濃水箱的出水口通過高壓反滲透增壓泵與高壓反滲透保安過濾器的進水口相接；高壓反滲透阻垢劑投加裝置的出藥口也接至高壓反滲透保安過濾器的進水口，高壓反滲透保安過濾器的出水口通過高壓反滲透高壓柱塞泵與高壓反滲透裝置的進水口相接，高壓反滲透裝置的濃水口接至高壓反滲透濃水箱的進水口，高壓反滲透濃水箱的出水口通過高壓反滲透濃水輸送泵與蒸發結晶裝置的進液口相接，蒸發結晶裝置的出鹽口送出結晶鹽，中壓反滲透裝置的產水口、高壓反滲透裝置的產水口與蒸發結晶裝置的冷凝水出口匯合后送出濃縮蒸發系統產水。

6.如權利要求1所述的達標污水資源化及液體零排放處理裝置的工作方法，其特征是包括如下步驟：1)通過前級預處理系統，利用曝氣生物濾池將達標污水處理到COD≤40mg/L、BOD≤5mg/L，得到雜用水，進而將污水處理到TH≤50mg/L、SS≤1mg/L；2)通過低壓反滲透系統，對前級預處理出水進行初級濃縮與脫鹽；3)通過濃水預處理系統，將低壓反滲透濃水處理到TH≤5mg/L、COD≤10mg/L、SiO2≤5mg/L、SS≤1mg/L；4)通過濃縮蒸發系統，依次利用中壓反滲透與高壓反滲透進行濃縮減量，并利用MVR蒸發出混鹽，并凈化出TDS≤300mg/L的回用水。

7.根據權利要求6所述的達標污水資源化及液體零排放處理裝置的工作方法，其特征是所述步驟1)中的前級預處理系統，包括調節池、曝氣生物濾池、中間水池、結晶除硬裝置、前級預處理的氫氧化鈉、氫氧化鎂、碳酸鈉與硫酸投加裝置、前級預處理反洗水收集池、前級預處理污泥濃縮池、前級預處理臥螺離心機、清水池、前級預處理多介質過濾器、超濾裝置、超濾產水池；具體是針對CODCr：50-100mg/L、BOD5：10-20mg/L、SS：10-50mg/L、TDS：1000-2000mg/L、TH≤500mg/L、Cl-≤350mg/L、SO42-≤500mg/L的達標污水，利用曝氣生物濾池進一步降低達標污水的CODCr與BOD5值，將達標污水處理到COD≤40mg/L、BOD≤5mg/L，滿足GB/T18920-2020城市污水再生利用城市雜用水水質要求的BOD5≤10mg/L、TDS≤1000mg/L、Cl-≤350mg/L、SO42-≤500mg/L，作為雜用水回用；進而利用投加氫氧化鈉、氫氧化鎂、碳酸鈉，通過結晶除硬裝置與多介質過濾、超濾過濾將污水處理到硬度≤50mg/L、SS≤1mg/L。

8.根據權利要求6所述的達標污水資源化及液體零排放處理裝置的工作方法，其特征是所述步驟2)中的低壓反滲透系統，包括低壓反滲透阻垢劑與還原劑投加裝置、低壓反滲透保安過濾器、低壓反滲透裝置、低壓反滲透濃水箱、回用水箱；具體是針對TDS為1000-2000mg/L、COD≤40mg/L、硬度≤50mg/L、SS≤1mg/L的前級預處理出水，利用回收率為67-

87.5％的低壓反滲透進行3-8倍的初級濃縮與脫鹽，得到TDS為6000-16000mg/L、COD≤160mg/L、硬度≤200mg/L、SS≤4mg/L的低壓反滲透濃水及TDS≤60mg/L的低壓反滲透產水。

9.根據權利要求6所述的達標污水資源化及液體零排放處理裝置的工作方法，其特征是所述步驟3)中的濃水預處理系統，包括除硬除硅裝置、濃水預處理的氫氧化鈉、氫氧化鎂、碳酸鈉與硫酸投加裝置、濃水預處理污泥濃縮池、濃水預處理臥螺離心機、臭氧接觸氧化池、臭氧發生裝置、氧化水池、濃水預處理多介質過濾器、軟化床、樹脂再生裝置、管式超濾裝置、濃水預處理系統出水池、濃水預處理反洗水收集池；具體是針對TDS為6000-16000mg/L、COD≤160mg/L、硬度≤200mg/L、SS≤4mg/L的低壓反滲透濃水，依次通過投加氫氧化鈉、氫氧化鎂、碳酸鈉進行除硬除硅，臭氧氧化降低COD，樹脂軟化，濃水預處理多介質過濾器與管式超濾過濾，將低壓反滲透濃水處理到硬度≤5mg/L、COD≤10mg/L、SiO2≤5mg/L、SS≤1mg/L。

10.根據權利要求6所述的達標污水資源化及液體零排放處理裝置的工作方法，其特征是所述步驟4)中的濃縮蒸發系統，包括中壓反滲透阻垢劑與還原劑投加裝置、中壓反滲透保安過濾器、中壓反滲透裝置、中壓反滲透濃水箱、高壓反滲透阻垢劑投加裝置、高壓反滲透保安過濾器、高壓反滲透裝置、高壓反滲透濃水箱、蒸發結晶裝置；具體是針對TDS為6000-16000mg/L、硬度≤5mg/L、COD≤10mg/L、SiO2≤5mg/L、SS≤1mg/L的濃水預處理系統出水，利用回收率為67-80％的中壓反滲透進行3-5倍的濃縮，得到TDS為18000-80000mg/L的中壓反滲透濃水與TDS≤480mg/L的中壓反滲透產水，再將中壓反滲透濃水利用回收率為50-80％的高壓反滲透進行2-5倍的濃縮，得到TDS為90000-160000mg/L的高壓反滲透濃水與TDS≤2000mg/L的高壓反滲透產水，最后將高壓反滲透濃水通過MVR蒸發出混鹽與TDS≤300mg/L的蒸發結晶冷凝水，將TDS≤60mg/L的低壓反滲透產水、TDS≤480mg/L的中壓反滲透產水、TDS≤2000mg/L的高壓反滲透產水、TDS≤300mg/L的蒸發結晶冷凝水混合形成TDS≤300mg/L的回用水，遠高于HG/T3923-2007循環冷卻水用再生水水質標準要求的CODCr≤80mg/L、BOD5≤5mg/L、SS≤20mg/L、TDS≤1000mg/L、TH≤500mg/L、Cl-≤500mg/L的回用水水質。

（發明人：張博;張金鋒;褚明馳;戚可卓）
