公布日：2022.09.06
申請日：2022.07.04
分類號：C02F9/04(2006.01)I
摘要
本發明公開的一種環境工程用醫療化學污水處理裝置，包括預處理殺菌清洗機構、過濾機構與收集箱，所述預處理殺菌清洗機構的一側外表面固定安裝有蒸餾消毒機構，所述收集箱的上端外表面可拆卸連接有高溫殺菌機構，所述過濾機構包括過濾箱、一號濾網、二號濾網與三號濾網。本發明所述的一種環境工程用醫療化學污水處理裝置，此設置殺菌效果較好，可以有效的將污水中的病菌殺死，從而避免污水對環境造成破壞，且其具有清洗功能，從而可以保證裝置的流通性，防止病菌堆積滋生；此設置消毒殺菌方式多樣化，利于污水的排放；此設置過濾效果較為理想，利于后續污水的排放，不易堵塞排污管，并且也有一定的滅菌效果。
權利要求書

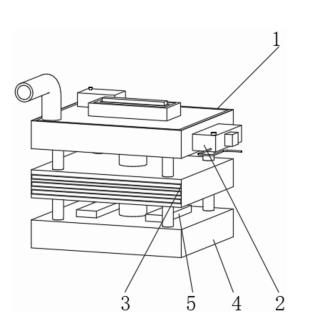

1.一種環境工程用醫療化學污水處理裝置，其特征在于：包括預處理殺菌清洗機構(1)、過濾機構(3)與收集箱(4)，所述預處理殺菌清洗機構(1)的一側外表面固定安裝有蒸餾消毒機構(2)，所述收集箱(4)的上端外表面可拆卸連接有高溫殺菌機構(5)，所述過濾機構(3)包括過濾箱(301)、一號濾網(302)、二號濾網(303)與三號濾網(304)。
2.根據權利要求1所述的一種環境工程用醫療化學污水處理裝置，其特征在于：所述一號濾網(302)、二號濾網(303)與三號濾網(304)均位于過濾箱(301)的四周內表面。
3.根據權利要求2所述的一種環境工程用醫療化學污水處理裝置，其特征在于：所述一號濾網(302)、二號濾網(303)與三號濾網(304)均通過活動槽安裝在過濾箱(301)的四周內表面。
4.根據權利要求1所述的一種環境工程用醫療化學污水處理裝置，其特征在于：所述預處理殺菌清洗機構(1)包括預處理箱(101)、廢液管(102)、推拉隔板(103)、殺菌器(104)、顯示屏(105)、控制按鍵(106)、臭氧發生器(107)、水箱(108)、注水口(109)與出水管(110)，所述廢液管(102)位于預處理箱(101)的上端外表面，所述推拉隔板(103)位于預處理箱(101)的一側四周內表面，所述殺菌器(104)位于預處理箱(101)的上端中部，所述顯示屏(105)與控制按鍵(106)均位于殺菌器(104)的一端外表面，所述臭氧發生器(107)位于殺菌器(104)的上端外表面，所述水箱(108)位于預處理箱(101)的上端一側外表面，所述注水口(109)位于水箱(108)的上端外表面，所述出水管(110)位于水箱(108)的下端外表面。
5.根據權利要求4所述的一種環境工程用醫療化學污水處理裝置，其特征在于：所述廢液管(102)通過安裝螺絲環和管槽安裝在預處理箱(101)的上端外表面，所述顯示屏(105)與控制按鍵(106)均通過嵌槽鑲嵌在殺菌器(104)的一端外表面，所述殺菌器(104)與臭氧發生器(107)電性連接，所述臭氧發生器(107)的內部設置有高壓電極和絕緣芯片。
6.根據權利要求4所述的一種環境工程用醫療化學污水處理裝置，其特征在于：所述注水口(109)通過機械設備開設在水箱(108)的上端外表面，所述出水管(110)通過連接孔安裝在水箱(108)的下端外表面，所述水箱(108)的內部設置有水泵，所述出水管(110)穿過水箱(108)并與水泵相連接。
7.根據權利要求1所述的一種環境工程用醫療化學污水處理裝置，其特征在于：所述蒸餾消毒機構(2)包括消毒劑箱(201)、消毒劑入口(202)、吹風組件(203)、電源導線(204)、消毒蒸汽出口(205)與加熱管(206)，所述消毒劑入口(202)位于消毒劑箱(201)的上端外表面，所述吹風組件(203)位于消毒劑箱(201)的前端外表面，所述電源導線(204)位于消毒劑箱(201)的前端外表面，所述消毒蒸汽出口(205)位于消毒劑箱(201)的后端外表面，所述加熱管(206)位于消毒劑箱(201)的底部。
8.根據權利要求7所述的一種環境工程用醫療化學污水處理裝置，其特征在于：所述消毒劑入口(202)通過機械設備開設在消毒劑箱(201)的上端外表面，所述吹風組件(203)通過六角螺絲安裝在消毒劑箱(201)的前端外表面，所述吹風組件(203)包括機殼、電機、轉軸與螺旋扇葉。
9.根據權利要求7所述的一種環境工程用醫療化學污水處理裝置，其特征在于：所述電源導線(204)與消毒劑箱(201)內部的加熱管(206)電性連接，所述消毒蒸汽出口(205)通過機械設備開設在消毒劑箱(201)的后端外表面。
10.根據權利要求1所述的一種環境工程用醫療化學污水處理裝置，其特征在于：所述高溫殺菌機構(5)包括外殼(501)與高溫發熱管(502)，所述高溫發熱管(502)位于外殼(501)的內部，所述高溫發熱管(502)通過安裝卡件可拆卸固定在外殼(501)的內部。
發明內容
本發明的主要目的在于提供一種環境工程用醫療化學污水處理裝置，可以有效解決背景技術中的問題。
為實現上述目的，本發明采取的技術方案為：
一種環境工程用醫療化學污水處理裝置，包括預處理殺菌清洗機構、過濾機構與收集箱，所述預處理殺菌清洗機構的一側外表面固定安裝有蒸餾消毒機構，所述收集箱的上端外表面可拆卸連接有高溫殺菌機構，所述過濾機構包括過濾箱、一號濾網、二號濾網與三號濾網。
優選的，所述一號濾網、二號濾網與三號濾網均位于過濾箱的四周內表面。
優選的，所述一號濾網、二號濾網與三號濾網均通過活動槽安裝在過濾箱的四周內表面。
優選的，所述預處理殺菌清洗機構包括預處理箱、廢液管、推拉隔板、殺菌器、顯示屏、控制按鍵、臭氧發生器、水箱、注水口與出水管，所述廢液管位于預處理箱的上端外表面，所述推拉隔板位于預處理箱的一側四周內表面，所述殺菌器位于預處理箱的上端中部，所述顯示屏與控制按鍵均位于殺菌器的一端外表面，所述臭氧發生器位于殺菌器的上端外表面，所述水箱位于預處理箱的上端一側外表面，所述注水口位于水箱的上端外表面，所述出水管位于水箱的下端外表面。
優選的，所述廢液管通過安裝螺絲環和管槽安裝在預處理箱的上端外表面，所述顯示屏與控制按鍵均通過嵌槽鑲嵌在殺菌器的一端外表面，所述殺菌器與臭氧發生器電性連接，所述臭氧發生器的內部設置有高壓電極和絕緣芯片。
優選的，所述注水口通過機械設備開設在水箱的上端外表面，所述出水管通過連接孔安裝在水箱的下端外表面，所述水箱的內部設置有水泵，所述出水管穿過水箱并與水泵相連接。
優選的，所述蒸餾消毒機構包括消毒劑箱、消毒劑入口、吹風組件、電源導線、消毒蒸汽出口與加熱管，所述消毒劑入口位于消毒劑箱的上端外表面，所述吹風組件位于消毒劑箱的前端外表面，所述電源導線位于消毒劑箱的前端外表面，所述消毒蒸汽出口位于消毒劑箱的后端外表面，所述加熱管位于消毒劑箱的底部。
優選的，所述消毒劑入口通過機械設備開設在消毒劑箱的上端外表面，所述吹風組件通過六角螺絲安裝在消毒劑箱的前端外表面，所述吹風組件包括機殼、電機、轉軸與螺旋扇葉。
優選的，所述電源導線與消毒劑箱內部的加熱管電性連接，所述消毒蒸汽出口通過機械設備開設在消毒劑箱的后端外表面。
優選的，所述高溫殺菌機構包括外殼與高溫發熱管，所述高溫發熱管位于外殼的內部。
優選的，所述高溫發熱管通過安裝卡件可拆卸固定在外殼的內部。
與現有技術相比，本發明具有如下有益效果：污水通過廢液管進入預處理箱中，接通電源，通過控制按鍵開啟殺菌器，顯示屏顯示殺菌器劑量數據，而此時臭氧發生器中的絕緣芯片附在高壓電極的前端，絕緣芯片將電流傳導到高壓電極上，讓經過的干燥凈化空氣或氧氣通過，當高壓交流電達到10-15KV時，產生藍色輝光放電，電暈中的自由高能離子離解O2分子，經碰撞聚合為O3分子，產生大量臭氧，臭氧進入預處理箱中，而臭氧能夠改變小粒徑顆粒表面電荷的性質大小，使帶電的小顆粒聚集，同時臭氧氧化溶解性有機物的過程中還存在徽絮凝作用，并且臭氧劑量小，作用快，不會產生三氯甲烷等有害物質，還可以使水具有較好的感官指標，并且臭氧能將水中的不易降解的大分子有機物氯化分解為小分子有機物，為后續處理提供了更好的條件，而再后續清洗整體結構時，可通過注水口向水箱內注水，開啟水泵，水泵帶動水進入出水管中，從而可對整體結構清洗，清洗簡便，更利于長久使用，此設置殺菌效果較好，可以有效的將污水中的病菌殺死，從而避免污水對環境造成破壞，且其具有清洗功能，從而可以保證裝置的流通性，防止病菌堆積滋生；通過消毒劑入口向消毒劑箱的內部投放消毒劑，隨后再將電源導線接通電源，從而使加熱管開啟，加熱管可對消毒劑加熱并產生蒸汽，再開啟吹風組件中的電機，電機帶動轉軸轉動，轉軸帶動螺旋扇葉轉動，螺旋扇葉產生氣流，氣流將消毒蒸汽通過消毒蒸汽出口進入預處理箱中，而消毒蒸汽擴散快，可擴散至裝置的各個角落，從而對整個裝置進行殺菌消毒，滅菌效果更好，此設置消毒殺菌方式多樣化，利于污水的排放；通過過濾箱中的一號濾網、二號濾網與三號濾網可對污水過濾，避免污水中的較大物體堵塞整個裝置，并且接通外殼中的高溫發熱管可以對收集箱進行高溫殺菌，進一步的加強滅菌效果，此設置過濾效果較為理想，利于后續污水的排放，不易堵塞排污管，并且也有一定的滅菌效果。
（發明人：姚勇;王勤;隋艷林）
