公布日：2022.03.15
申請日：2021.12.23
分類號：C02F3/30(2006.01)I;C05F7/00(2006.01)I;C05F3/00(2006.01)I;C02F101/10(2006.01)N;C02F101/16(2006.01)N
摘要
本發明公開了一種養殖廢水污水處理裝置，該養殖廢水污水處理裝置包括通過管道連接的UASB反應器和多級連續短程硝化反應器，UASB反應器包括設置在其內部的一次布水器和二次布水器，UASB反應器內有污泥層和懸浮污泥層，一次布水器設置于污泥層以將水流引向污泥層底部，二次布水器設置在懸浮污泥層，二次布水器的進水口將懸浮污泥層頂部的懸浮污泥引導回流至懸浮污泥層的底部再噴出。本發明還公開一種養殖廢水污水處理工藝。本發明公開的養殖廢水污水處理裝置及工藝通過UASB反應器中的二次布水器產生的回流可以提高顆粒污泥之間的碰撞和摩擦，提高了顆粒污泥的活性，加快懸浮污泥的顆粒化的速度，調節總磷濃度，減少化學除磷藥劑投加，降低過程能耗。
權利要求書

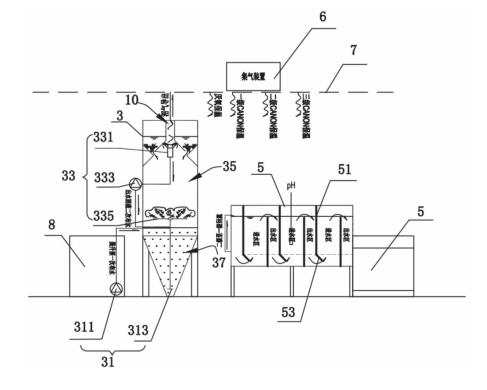

1.一種養殖廢水污水處理裝置，其特征在于，包括通過管道連接的UASB反應器和多級連續短程硝化反應器，所述UASB反應器包括設置在其內部的一次布水器和二次布水器，所述UASB反應器內形成有污泥層和懸浮污泥層，所述一次布水器設置于所述污泥層以將水流引向所述污泥層底部，所述二次布水器設置在所述懸浮污泥層，所述二次布水器的進水口將所述懸浮污泥層頂部的懸浮污泥引導回流至所述懸浮污泥層的底部再噴出。
2.根據權利要求1所述的養殖廢水污水處理裝置，其特征在于，所述二次布水器包括進水口、管道泵和布水機構，所述進水口位于所述懸浮污泥層內，所述進水口和所述布水機構通過所述管道泵連接，所述管道泵將進入所述進水口的懸浮污泥泵送至所述布水機構，所述布水機構再將懸浮污泥噴出。
3.根據權利要求2所述的養殖廢水污水處理裝置，其特征在于，所述進水口與所述UASB反應器的出氣口正對設置，且位于所述出氣口的正下方。
4.根據權利要求2所述的養殖廢水污水處理裝置，其特征在于，所述布水機構包括連接于所述管道泵的進水主管、以及連接于所述進水主管的至少一根出水分管。
5.根據權利要求4所述的養殖廢水污水處理裝置，其特征在于，所述出水分管為周向均勻分布的多根。
6.根據權利要求4所述的養殖廢水污水處理裝置，其特征在于，所述出水分管上設置有若干出水孔，且所述出水分管遠離所述進水主管的一端設置有堵頭。
7.根據權利要求1所述的養殖廢水污水處理裝置，其特征在于，所述一次布水器包括連接進水箱的提升泵、以及與所述提升泵通過管道連接的布水口，所述布水口位于所述UASB反應器的污泥出口處。
8.根據權利要求1所述的養殖廢水污水處理裝置，其特征在于，所述多級連續短程硝化反應器由多個級配短程硝化反應器組成，各所述級配短程硝化反應器內設置有若干隔板，所述隔板將所述級配短程硝化反應器的內部空間分隔成多個間隔區域，每個所述間隔區域內設置有進水區和出水區；其中，所述隔板的一端固定連接在所述級配短程硝化反應器的內壁上，另一端連接有轉折導流板，養殖廢水污水從一所述間隔區域至另一間隔區域時，從所述轉折導流板處進入。
9.一種養殖廢水污水處理工藝，其特征在于，包括如下步驟：步驟S1，將養殖污糞輸送至干濕分離器對混合物進行干濕分離處理，干的糞渣排放至污泥堆肥中；步驟S2，將干濕分離處理后產生的養殖廢水污水輸送至預處理器，所述預處理器對廢水污水進行水解調節和混合沉淀處理后，一部分低純度的氮磷化合物后排放至污泥堆肥中，剩下的另一部分養殖廢水污水輸送至UASB反應器；步驟S3，進入UASB反應器后，一次布水器將所述UASB反應器內的污泥層進行第一次布水，同時，二次布水器的進水口將懸浮污泥層頂部的懸浮污泥引導回流至所述懸浮污泥層的底部再噴出形成第二次布水；步驟S4，從UASB反應器的排泥口排放的污泥輸送至多級連續短程硝化反應器內進行去氮處理后排放至污泥堆肥中。
10.根據權利要求9所述的養殖廢水污水處理工藝，其特征在于，在步驟S3中，所述二次布水器的回流量與所述一次布水器的進水量的比值為回流比，該回流比為2-2.5，所述二次布水器的進水量與懸浮污泥層的截面積的比值為表面水力負荷，該表面水力負荷小于0.6m3/m2•h。
發明內容
為解決上述技術問題，本發明實施例期望提供一種有效去除氮磷的養殖廢水污水處理裝置及工藝。
本發明的技術方案是這樣實現的：
一種養殖廢水污水處理裝置，包括通過管道連接的UASB反應器和多級連續短程硝化反應器，所述UASB反應器包括設置在其內部的一次布水器和二次布水器，所述UASB反應器內形成有污泥層和懸浮污泥層，所述一次布水器設置于所述污泥層以將水流引向所述污泥層底部，所述二次布水器設置在所述懸浮污泥層，所述二次布水器的進水口將所述懸浮污泥層頂部的懸浮污泥引導回流至所述懸浮污泥層的底部再噴出。
優選的，所述二次布水器包括進水口、管道泵和布水機構，所述進水口位于所述懸浮污泥層內，所述進水口和所述布水機構通過所述管道泵連接，所述管道泵將進入所述進水口的懸浮污泥泵送至所述布水機構，所述布水機構再將懸浮污泥噴出。
優選的，所述進水口與所述UASB反應器的出氣口正對設置，且位于所述出氣口的正下方。
優選的，所述布水機構包括連接于所述管道泵的進水主管、以及連接于所述進水主管的至少一根出水分管。
優選的，所述出水分管為周向均勻分布的多根。
優選的，所述出水分管上設置有若干出水孔，且所述出水分管遠離所述進水主管的一端設置有堵頭。
優選的，所述一次布水器包括連接進水箱的提升泵、以及與所述提升泵通過管道連接的布水口，所述布水口位于所述UASB反應器的污泥出口處。
優選的，所述多級連續短程硝化反應器包括多個級配短程硝化反應器，各所述級配短程硝化反應器內設置有若干隔板，所述隔板將所述級配短程硝化反應器內部空間分隔成多個間隔區域，每個所述間隔區域內設置有進水區和出水區；
其中，所述隔板的一端固定連接在所述級配短程硝化反應器的內壁上，另一端連接有轉折導流板，養殖廢水污水從一所述間隔區域至另一間隔區域時，從所述轉折導流板進入。
一種養殖廢水污水處理工藝，包括如下步驟：
步驟S1，將養殖糞污輸送至干濕分離器對混合物進行干濕分離處理，將干的糞渣排放至污泥堆肥中；
步驟S2，將干濕分離處理后產生的養殖廢水污水輸送至預處理器，所述預處理器對廢水污水進行水解調節和混合沉淀的處理后，一部分的低純度的氮磷化合物后排放至污泥堆肥中，剩下的另一部分養殖廢水污水輸送至UASB反應器；
步驟S3，進入UASB反應器后，一次布水器將所述UASB反應器內的污泥層進行第一次布水，同時，二次布水器的進水口將所述懸浮污泥層頂部的懸浮污泥引導回流至所述懸浮污泥層的底部再噴出形成第二次布水；
步驟S4，從UASB反應器的排泥口排放的污泥輸送至多級連續短程硝化反應器內進行去氮處理后排放至污泥堆肥中。
優選的，在步驟S3中，所述二次布水器的回流量與所述一次布水器的進水量的比值為回流比，該回流比為2-2.5，所述二次布水器的進水量與懸浮污泥層的截面積的比值為表面水力負荷，該表面水力負荷小于0.6m3/m2•h。
本發明實施例提供的養殖廢水污水處理裝置及工藝具有如下效果：
1、通過設置的一次布水器將污泥層底部的污泥進行攪動后，能加快懸浮污泥層的形成，給二次布水器提供工作條件，二次布水器設置在懸浮污泥層，將所述懸浮污泥層頂部的懸浮污泥引導回流至所述懸浮污泥層的底部再噴出形成二次回流，由于懸浮污泥層里面的懸浮了大量的顆粒污泥和菌膠團，顆粒污泥需要定期剝落外表面的死泥才能將處理效能最大化，UASB反應器中的二次布水器產生的回流可以提高顆粒污泥之間的碰撞和摩擦，有利于提高顆粒污泥的活性，從而加快懸浮污泥的顆粒化的速度，調節總磷的濃度，減少化學除磷的藥劑投加，降低過程能耗；
2、改良后的UASB反應器與多級連續短程硝化反應器結合處理，節省曝氣量，去除氨氮和總磷的效率得到明顯提高；
3、UASB反應器中的中溫厭氧，提高反應效率并對氨氮去除有積極作用；
4、通過多級連續級配短程硝化反應，提高總氮去除效率，自行向生化反應系統補充更多的堿度，從而減少外加碳源，節約藥劑費用。
（發明人：李進;李建良;雷細平;楊本濤;王冬波;符氣梓）
