公布日：2022.01.04
申請日：2021.11.03
分類號：C02F1/00(2006.01)I
摘要

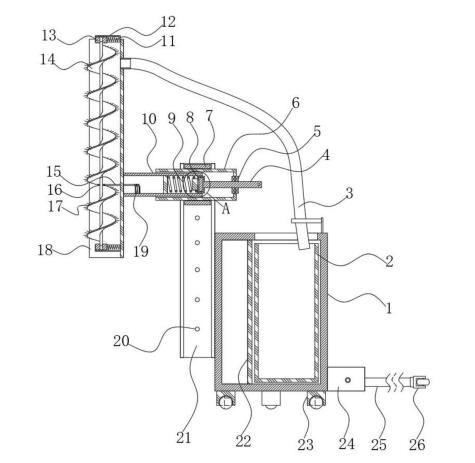

本發明屬于污水處理技術領域，尤其是一種用于化工廠污水池的除污裝置，針對現有技術中的清理裝置只能對平直的側面進行刮除的問題，現提出以下方案，包括整體呈長方體箱體結構的驅動箱，所述驅動箱的一側外壁固定有兩個開口相對且互相平行的槽形立柱，且兩個槽形立柱之間滑動連接有同一個滑動框，所述滑動框的中間套接有伸縮管，且伸縮管遠離驅動箱的一端固定有清掃機構，所述清掃機構包括固定在伸縮管端部的槽形輸送管。本發明能夠在清理污水池內壁的時候，只需將槽形輸送管的高度位置調整至所需清理的高度即可，之后再啟動滑動頂管內的驅動電機即可慢慢帶動螺旋葉片以及其圓周外壁的軟觸頭貼著污水池的內壁進行清掃。
權利要求書
1.一種用于化工廠污水池的除污裝置，包括整體呈長方體箱體結構的驅動箱(1)，所述驅動箱(1)的一側外壁固定有兩個開口相對且互相平行的槽形立柱(21)，且兩個槽形立柱(21)之間滑動連接有同一個滑動框(7)，所述滑動框(7)的中間套接有伸縮管，且伸縮管遠離驅動箱(1)的一端固定有清掃機構，其特征在于，所述清掃機構包括固定在伸縮管端部的槽形輸送管(18)，且槽形輸送管(18)的頂端靠近槽底處開有插孔(182)，且插孔(182)中插接有排泄管(3)，所述驅動箱(1)的中間固定有隔檔板(22)，且隔檔板(22)將驅動箱(1)的內部分為工作腔和收集腔，收集腔的頂端預留有開口，且收集腔內放置有廢料收集桶(2)，驅動箱(1)的底部靠近四角處均固定有驅動輪(23)，所述驅動箱(1)遠離槽形立柱(21)的一側靠近底端固定有固定板盒(24)，且固定板盒(24)的槽內固定有抵桿(25)，抵桿(25)遠離驅動箱(1)的一端固定有滾輪架(26)，滾輪架(26)的卡槽內設置有滾輪。
2.根據權利要求1所述的一種用于化工廠污水池的除污裝置，其特征在于，所述伸縮管包括固定在滑動框(7)內的外導向桶(6)，且外導向桶(6)的開口朝向槽形輸送管(18)，所述外導向桶(6)的開口處滑動連接有滑動頂管(10)，且滑動頂管(10)內部固定有擋板，擋板遠離槽形輸送管(18)的一側固定有壓縮彈簧(9)，壓縮彈簧(9)遠離擋板的一端固定有轉動框(8)，且轉動框(8)內轉動連接有傳動螺桿(4)，外導向桶(6)的桶底嵌裝有對頂螺母(5)。
3.根據權利要求1所述的一種用于化工廠污水池的除污裝置，其特征在于，所述螺旋葉片(14)的圓周邊緣處固定有等距離分布的軟觸頭(17)。
4.根據權利要求1所述的一種用于化工廠污水池的除污裝置，其特征在于，所述驅動箱(1)的頂端固定有管固定夾，且管固定夾的底端固定有滑塊。
5.根據權利要求1所述的一種用于化工廠污水池的除污裝置，其特征在于，所述螺旋葉片(14)的中間預留有傳動桿(32)，傳動桿(32)的上下兩端均固定有滑動座(13)，且槽形輸送管(18)的上下兩端均固定有與滑動座(13)相適配的槽形滑軌(12)，滑動座(13)的側面與槽形輸送管(18)的槽底之間均固定有復位彈簧(11)。
6.根據權利要求2所述的一種用于化工廠污水池的除污裝置，其特征在于，所述滑動頂管(10)的底部內壁靠近槽形輸送管(18)的一端固定有驅動電機(19)，且驅動電機(19)的輸出軸頂端固定有主動皮帶輪(31)，傳動桿(32)的外壁靠近中部固定有從動皮帶輪(16)，且從動皮帶輪(16)與主動皮帶輪(31)的圓周外壁之間纏繞有傳送帶(15)，槽形輸送管(18)的背面靠近中部開有與傳動帶相適配的皮帶穿孔(181)。
7.根據權利要求1所述的一種用于化工廠污水池的除污裝置，其特征在于，所述槽形立柱(21)的側面開有等距離分布的定位孔(20)，且滑動框(7)的側面開有與其中一個定位孔(20)同軸分布的接受孔。
8.根據權利要求1所述的一種用于化工廠污水池的除污裝置，其特征在于，所述固定板盒(24)的上表面開有整體呈V形結構的卡槽，且卡槽內的抵桿(25)呈V形排布，兩個抵桿(25)相對的一側均開有貫通的矩形孔(28)，且兩個矩形孔(28)之間插接有同一個中間桿(27)，中間桿(27)的兩端均預留有與矩形孔(28)孔徑互相適配的延伸插桿(30)。
9.根據權利要求8所述的一種用于化工廠污水池的除污裝置，其特征在于，所述中間桿(27)的上表面開有轉孔，且轉孔中插接有定位錐(29)。
10.根據權利要求1所述的一種用于化工廠污水池的除污裝置，其特征在于，所述螺旋葉片(14)的上表面開有貫通上下兩端的凹槽(141)，且凹槽(141)的槽底預留若干階梯，從而能夠增加粗糙度提高對污泥的輸送效果。
發明內容
本發明為了克服現有技術中的清理裝置只能對平直的側面進行刮除的問題，提供一種用于化工廠污水池的除污裝置。
為了實現上述目的，本發明采用以下技術方案：一種用于化工廠污水池的除污裝置，包括整體呈長方體箱體結構的驅動箱，所述驅動箱的一側外壁固定有兩個開口相對且互相平行的槽形立柱，且兩個槽形立柱之間滑動連接有同一個滑動框，所述滑動框的中間套接有伸縮管，且伸縮管遠離驅動箱的一端固定有清掃機構，所述清掃機構包括固定在伸縮管端部的槽形輸送管，且槽形輸送管的頂端靠近槽底處開有插孔，且插孔中插接有排泄管，所述驅動箱的中間固定有隔檔板，且隔檔板將驅動箱的內部分為工作腔和收集腔，收集腔的頂端預留有開口，且收集腔內放置有廢料收集桶，驅動箱的底部靠近四角處均固定有驅動輪，所述驅動箱遠離槽形立柱的一側靠近底端固定有固定板盒，且固定板盒的槽內固定有抵桿，抵桿遠離驅動箱的一端固定有滾輪架，滾輪架的卡槽內設置有滾輪，從而能夠在清理污水池內壁的時候，只需將槽形輸送管的高度位置調整至所需清理的高度即可，之后再啟動滑動頂管內的驅動電機即可慢慢帶動螺旋葉片以及其圓周外壁的軟觸頭貼著污水池的內壁進行清掃，之后再通過驅動輪的帶動使得整體縱向運動即可完成面的清理，此時清掃機構一邊對墻面進行清理一邊將污泥輸送至收集桶中。
作為本發明中優選的方案，所述伸縮管包括固定在滑動框內的外導向桶，且外導向桶的開口朝向槽形輸送管，所述外導向桶的開口處滑動連接有滑動頂管，且滑動頂管內部固定有擋板，擋板遠離槽形輸送管的一側固定有壓縮彈簧，壓縮彈簧遠離擋板的一端固定有轉動框，且轉動框內轉動連接有傳動螺桿，外導向桶的桶底嵌裝有對頂螺母，通過轉動傳動螺桿即可調整螺旋葉片的整體貼緊處理池的內壁。
作為本發明中優選的方案，所述螺旋葉片的圓周邊緣處固定有等距離分布的軟觸頭。
作為本發明中優選的方案，所述驅動箱的頂端固定有管固定夾，且管固定夾的底端固定有滑塊，從而能夠在一端時間過后移動滑塊即管口的出污泥的位置，避免污泥一直堆在某個位置。
作為本發明中優選的方案，所述螺旋葉片的中間預留有傳動桿，傳動桿的上下兩端均固定有滑動座，且槽形輸送管的上下兩端均固定有與滑動座相適配的槽形滑軌，滑動座的側面與槽形輸送管的槽底之間均固定有復位彈簧，從而能夠在使用時，當螺旋葉片在旋轉的時候意外遇到突出的物體時可以有一定的回彈空間，提高清理效果避免了將螺旋葉片的邊緣處磕出缺口。
作為本發明中優選的方案，所述滑動頂管的底部內壁靠近槽形輸送管的一端固定有驅動電機，且驅動電機的輸出軸頂端固定有主動皮帶輪，傳動桿的外壁靠近中部固定有從動皮帶輪，且從動皮帶輪與主動皮帶輪的圓周外壁之間纏繞有傳送帶，槽形輸送管的背面靠近中部開有與傳動帶相適配的皮帶穿孔，在確保污泥沿著槽形輸送管向上輸送的過程中能夠盡可能多的進入排泄管中。
作為本發明中優選的方案，所述槽形立柱的側面開有等距離分布的定位孔，且滑動框的側面開有與其中一個定位孔同軸分布的接受孔，從而能在使用時當位置被確定之后用插銷同時穿過定位孔和接受孔即可將滑動框的位置鎖定。
作為本發明中優選的方案，所述固定板盒的上表面開有整體呈V形結構的卡槽，且卡槽內的抵桿呈V形排布，兩個抵桿相對的一側均開有貫通的矩形孔，且兩個矩形孔之間插接有同一個中間桿，中間桿的兩端均預留有與矩形孔孔徑互相適配的延伸插桿。
作為本發明中優選的方案，所述中間桿的上表面開有轉孔，且轉孔中插接有定位錐，從而能夠在使用時，若需要對圓柱形的污水池進行處理的時候，只需將中間桿沿著矩形孔進行滑動，使得定位錐的位置移動至污水池的中心位置下錐即可，此時配合滾輪架的抵觸即可讓清掃機構穩穩地沿著池子的內壁慢慢推進，提高清掃效率。
螺旋葉片的上表面開有貫通上下兩端的凹槽，且凹槽的槽底預留若干階梯，從而能夠增加粗糙度提高對污泥的輸送效果。
綜上所述，本方案中的有益效果為：
1.該種用于化工廠污水池的除污裝置，通過設置螺旋式清理的螺旋葉片以及螺旋葉片圓周邊緣處突出的軟觸頭，能夠在清理污水池內壁的時候，只需將槽形輸送管的高度位置調整至所需清理的高度即可，之后再啟動滑動頂管內的驅動電機即可慢慢帶動螺旋葉片以及其圓周外壁的軟觸頭貼著污水池的內壁進行清掃，之后再通過驅動輪的帶動使得整體縱向運動即可完成面的清理，此時清掃機構一邊對墻面進行清理一邊將污泥輸送至收集桶中，即使是墻角位置也能在不需要大范圍刮動的情況下將拐角清理干凈；
2.該種用于化工廠污水池的除污裝置，通過設置在傳動桿上下兩端的滑動座和復位彈簧，能夠在使用時，當螺旋葉片在旋轉的時候意外遇到突出的物體時可以有一定的回彈空間，提高清理效果避免了將螺旋葉片的邊緣處磕出缺口以及讓整個裝置產生頓挫的感覺。
3.該種用于化工廠污水池的除污裝置，通過設置在固定板盒上的兩個抵桿以及中間桿中間插接的定位錐，若需要對圓柱形的污水池進行處理的時候，只需將中間桿沿著矩形孔進行滑動，使得定位錐的位置移動至污水池的中心位置下錐即可，此時配合滾輪架的抵觸即可讓清掃機構穩穩地沿著池子的內壁慢慢推進，提高清掃效率。
（發明人：蕭志華）
